Snowmobile Polaris PRO X (2003 year). Manual - part 53





STEERING / FRONT SUSPENSION

6.1

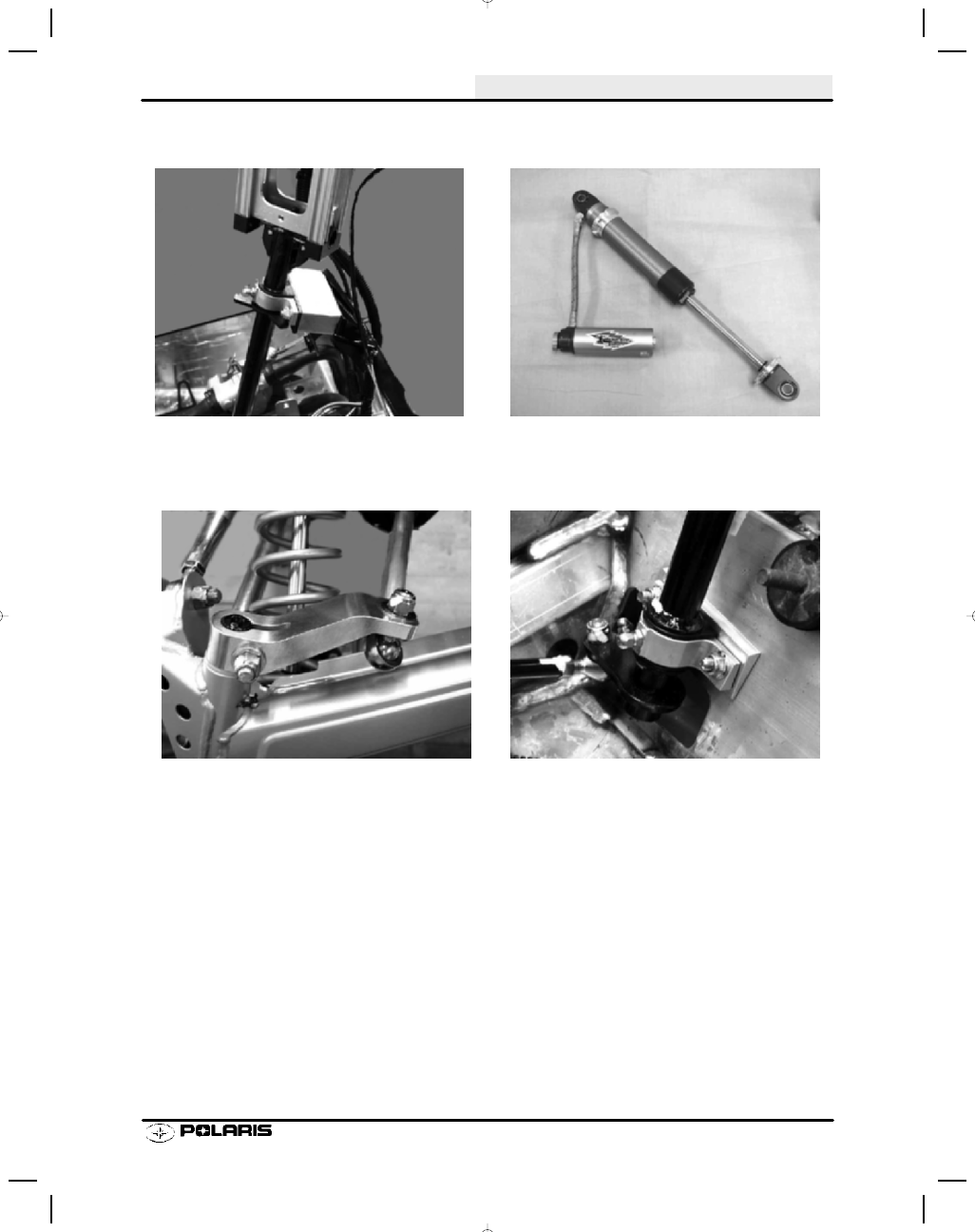

The following is a list of some improvements to the 2003 440 PRO X.

Steering Post moved forward 2’ form 2003

Walker Evans Compression Adjustable

IFS Shocks

Improved Steering Geometry

New Steering Bushing

"

Improved Steering Rack

"

Revised Spring Rates

"

Dual Rate IFS Springs

STEERING / FRONT SUSPENSION

6.2

Spring Data

Spring Part #

Length

(in)

Wire

Diameter (in)

# Of Coils

Active

Coils

Outside

Diameter (in)

Solid

Length

(

in

)

Spring Rate

(lb/in)

7041203

2.21

0.060

20.70

18.70

0.367

1.280

38.6

7041204

13.00

0.438

11.00

9.00

3.590

5.250

190

7041253

7.50

0.331

10.00

8.00

2.532

3.310

200--240

7041261

10.25

0.312

13.00

11.00

2.600

4.750

105

7041351

11.88

0.331

13.00

11.00

3.200

4.300

75--125

7041396

11.88

0.283

13.35

11.35

2.820

4.000

50

7041398

11.88

0.312

12.72

10.72

2.880

4.000

75

7041404

11.88

0.343

13.00

11.00

3.100

4.300

90--150

7041405

11.88

0.306

13.40

11.40

2.820

4.100

65

7041508

6.25

0.343

6.70

4.70

3.160

2.400

190

7041509

6.18

0.343

8.38

6.38

3.160

2.880

140--240

7041510

6.25

0.362

8.52

6.52

3.200

3.100

165--245

7041512

5.25

0.263

5.30

3.30

3.160

1.500

85

7041514

5.25

0.297

7.00

5.00

3.100

2.150

100--180

7041527

11.00

0.306

18.46

16.46

2.500

5.650

70--180

7041528

11.30

0.306

17.57

15.57

2.530

5.380

74--160

7041529

11.30

0.283

19.39

17.39

2.500

5.490

50--140

7041530

10.50

0.283

14.42

12.42

2.500

4.080

70--105

7041531

10.50

0.283

14.42

12.42

2.500

4.080

70--110

7041549

10.75

0.331

9.17

7.17

2.750

3.030

140

7041550

10.75

0.306

8.29

6.29

2.750

2.540

120

7041551

10.75

0.306

9.55

7.55

2.750

2.920

100

7041552

10.75

0.283

9.09

7.09

2.750

2.570

80

7041553

11.33

0.283

11.46

9.46

2.750

3.240

60

7041554

10.75

0.283

9.09

7.09

2.750

2.570

80

7041561

7.50

0.261

10.10

8.10

2.500

2.800

85

7041569

10.50

0.263

11.80

9.80

2.530

3.200

60

7041570

10.50

0.281

11.70

9.70

2.540

3.300

80

7041571

10.50

0.263

10.40

8.40

2.530

3.200

90

7041573

10.00

0.331

9.28

7.28

2.910

3.070

160

7041574

10.25

0.331

10.32

8.32

2.910

3.420

140

7041575

11.42

0.331

10.36

8.36

2.870

3.430

120

7041576

10.80

0.306

9.55

7.55

2.860

2.920

100

7041591

12.25

0.306

12.79

10.79

2.750

3.920

80

7041598

9.33

0.312

9.71

7.71

2.894

2.570

105

7041613

11.88

0.295

14.01

12.01

2.620

4.130

75

7041668

4.00

0.219

6.94

4.94

2.340

1.520

70

7041669

4.00

0.218

6.27

4.27

2.330

1.360

80

7041670

4.00

0.225

6.28

4.28

2.350

1.420

90

7041671

9.00

0.331

11.71

9.71

2.560

3.870

160

7041672

9.00

0.331

10.63

8.63

2.560

3.520

180

7041673

9.00

0.362

12.72

10.72

2.620

4.610

200

7041674

9.00

0.362

12.72

10.72

2.620

4.610

220

7041677

9.00

0.306

10.43

8.43

2.520

3.190

140

7041678

7.00

0.262

8.65

6.65

2.430

2.260

100

7041679

7.00

0.262

7.54

5.54

2.430

1.970

120

7041680

7.00

0.295

9.35

7.35

2.490

2.750

140

7041681

7.00

0.295

8.43

6.43

2.490

2.480

160

7041683

11.88

0.312

12.12

10.12

2.870

3.780

80

STEERING / FRONT SUSPENSION

6.3

Spring Data Continued

*All springs shipped as service parts are black. You must add a suffix of “--067” to spring part number when

ordering.

Spring Part #

Length

(in)

Wire

Diameter (in)

# Of Coils

Active

Coils

Outside

Diameter (in)

Solid

Length

(

in

)

Spring Rate

(lb/in)

7041698

4.00

0.225

5.84

3.84

2.350

1.310

100

7041699

4.00

0.235

5.75

3.75

2.370

1.350

120

7041701

9.00

0.295

10.57

8.57

2.490

3.120

120

7041790

13.00

0.421

10.84

8.84

3.500

6.125

175

7041792

7.50

0.362

8.98

6.98

2.800

3.170

250

7041796

13.00

0.406

9.99

7.99

3.630

6.125

150

7041797

7.50

0.343

9.26

7.26

2.750

3.170

200

7041820

4.00

0.250

5.98

3.98

2.430

1.500

140

7041821

4.00

0.262

5.91

3.91

2.490

1.550

160

7041822

7.50

0.343

8.75

6.75

2.720

3.250

225

7041823

7.50

0.375

8.82

6.82

2.870

3.250

275

7041824

13.00

0.421

12.81

10.81

3.630

6.125

130

7041825

13.00

0.438

12.72

10.72

3.400

6.125

190

7041826

7.00

0.306

9.19

7.19

2.540

3.250

160

7041827

7.00

0.312

8.85

N/A

2.540

3.250

180

7041828

7.00

0.331

9.61

7.61

2.590

3.250

200

7041829

7.00

0.331

8.92

6.92

2.590

3.250

220

7041830

6.00

0.250

8.50

6.50

2.430

2.500

85

7041831

6.00

0.262

8.57

6.57

2.450

2.500

100

7041832

6.00

0.281

8.82

6.82

2.510

2.500

120

7041833

6.00

0.281

8.04

6.04

2.490

2.500

140

7041834

9.00

0.362

7.39

5.39

3.240

4.500

200

7041835

9.00

0.375

7.74

5.73

3.230

4.500

220

7041836

9.00

0.393

7.82

5.82

3.330

4.500

240

7041837

9.00

0.406

7.32

5.32

3.490

4.500

260

7041870

7.50

0.331

6.77

4.77

3.000

3.250

190

7041887

2.20

0.125

4.15

2.15

1.640

N/A

59

7041914

7.57

0.331

9.62

7.62

2.900

3.180

160

7041915

2.25

0.207

4.74

2.74

2.340

0.980

100

7041916

2.25

0.218

4.21

2.21

2.370

0.920

150

7041917

2.25

0.235

4.03

2.03

2.390

0.950

215

7041927

13.00

0.295

16.15

14.15

2.540

4.770

68--160

7041937

10.13

0.331

15.20

13.20

2.650

N/A

100--200

7041950

11.57

0.331

13.80

11.80

3.125

4.570

68--160

7042048

2.60

0.243

4.28

N/A

2.400

1.040

220

7042049

2.60

0.262

4.54

N/A

2.430

1.190

260

7042051

12.00

0.362

12.50

N/A

3.000

5.000

130

7042052

12.00

0.331

10.25

8.25

3.000

5.000

110

7042053

12.00

0.362

10.94

8.94

3.000

5.000

150

7042055

2.50

0.235

4.47

N/A

2.380

1.050

180

7042074

10.65

0.343

11.63

9.63

3.200

3.980

90--180

7042090

10.50

0.000

N/A

N/A

0.000

N/A

155

7042091

7.00

0.312

N/A

N/A

2.540

3.000

160

7042092

10.50

N/A

N/A

N/A

0.000

4.250

195

7042103

5.00

0.262

N/A

N/A

2.380

1.550

160

7042105

5.00

0.262

N/A

N/A

2.380

1.650

80

7042122

10.50

0.362

N/A

N/A

2.640

4.250

175

7042187

12.55

0.343

13.76

11.76

3.181

4.720

74--165
