CLUTCHING

4.1

Service Tools

WARNING

Because of the critical nature and precision balance incorporated into the drive clutch, it is absolutely essential that
no attempt at clutch disassembly and/or repair be made without factory authorized tools and service procedures.

Essential Drive Clutch Tools

Refer to the Service Tool Catalog (PN 9914681) for photos and descriptions of all tools. A tool catalog update
is available through the Polaris parts department. The part number is 9915235.

Description

Part Number

Offset Alignment Tool - 5/8” (1.6 cm) P-85 Clutches

2870426

. . . . . . . . . . .

Drive Clutch Puller 14mm (Small Shaft ID)

2872085

. . . . . . . . . . . . . . . . . . .

Strap Wrench

2870336

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacement Strap for 2870336

2870389

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spider Spanner Nut Driver (Jam Nut)

2870338

. . . . . . . . . . . . . . . . . . . . . . .

Spider Removal / Installation Tool

2870341

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Holding Fixture

2871358

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Holding Fixture Tab

5130518

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tapered Reamer

2870576

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spider Button Tool

2870985

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clutch Bushing Rebuild Tool Kit

2871025

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

P-85 Drive Clutch Compression Tool

2870984

. . . . . . . . . . . . . . . . . . . . . . . .

Torque Wrench, 250 ft. lb.

Commercially Available

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torque Wrench, 0-200 in. lb.

Commercially Available

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clutch Compression Tool

8700220

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clutch Holding Wrench

9314177

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SLP Button Tool

8716010

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SLP Clutch Sheave Clamp Tool

8716020

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

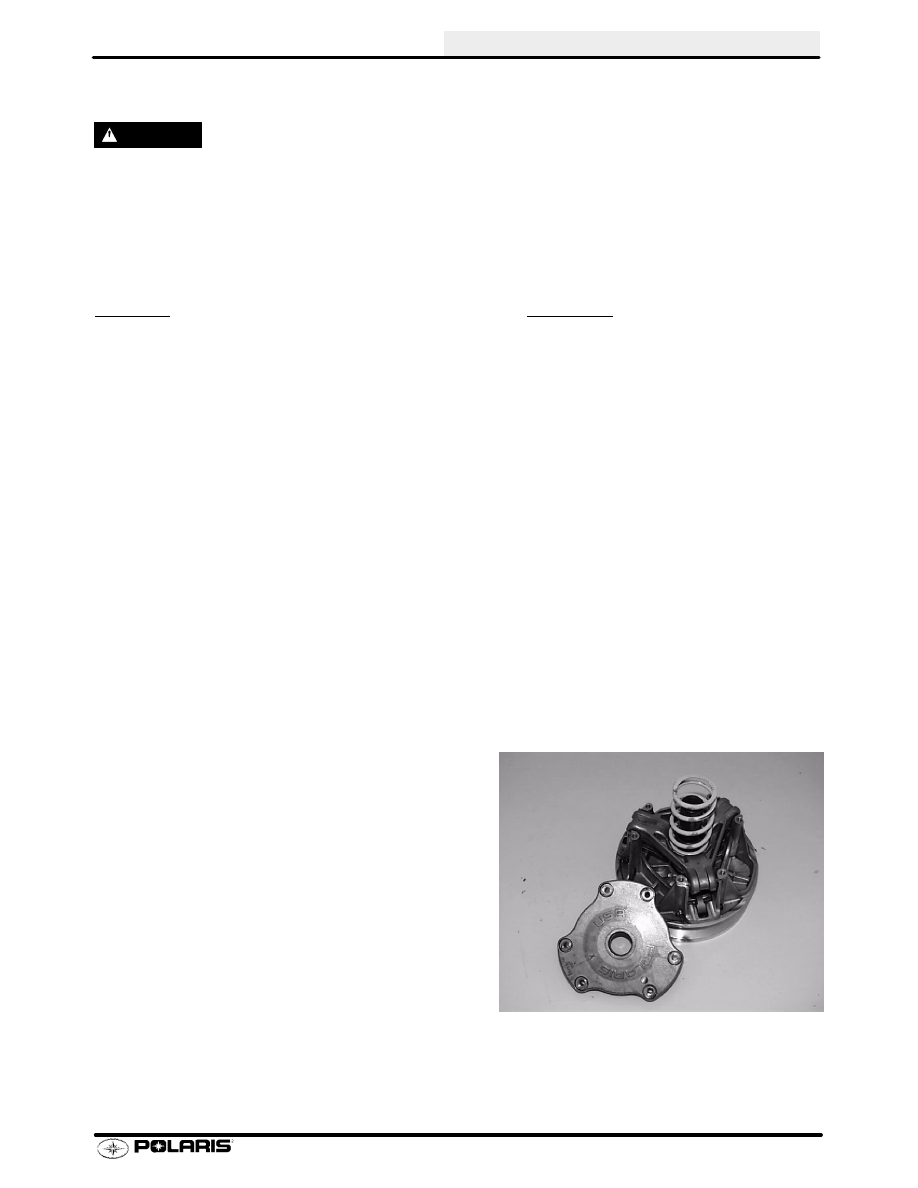

800 Twin Drive Clutch

800 Twin Clutch Cover Bushing

The 800 twin model utilize a new Garmax

t

cover bushing.

The bushing has the same inside diameter and service limit
as other Garmax

t

bushings, however the bushing is longer.

Same inspection/replacement procedures apply. Use Loc-
tite

t

680 on bushing, and Loctite

t

620 and Primer N on spi-

der and jam nut. Torque spider to 230-250 ft.lbs, and jam nut
to 200 ft.lbs.

CLUTCHING

4.2

Drive Clutch Puller Chart

Model

Clutch Puller PN

340 Deluxe

2870506

340 Touring

2870506

Sport Touring

2872084

Sport Touring (Euro)

2872084

Super Sport

2872084

Indy Sport Touring

2872084

Indy Trail RMK

2872084

Indy 500

2870506

Indy 500 Classic

2870506

Indy 500 Classic Touring

2870506

Indy WideTrak LX

2870506

Indy 500 XC

2872085

Indy 500 XC SP

2872085

Indy 600 Classic

2870506

Indy 600 XC SP

2872085

Indy 600 EDGE X

2872085

Indy 600 Classic Touring

2872085

Indy 700 XC SP

2872085

Indy 700 Classic

2872085

Indy 700 SKS

2872085

Indy 700 SKS (Euro)

2872085

Indy 500 RMK

2872085

Indy 600 RMK

2872085

Indy 700 RMK

2872085

Indy 800 RMK

2872085

Indy 800 XCR

2872085

120 XC SP

N/A

CLUTCHING

4.3

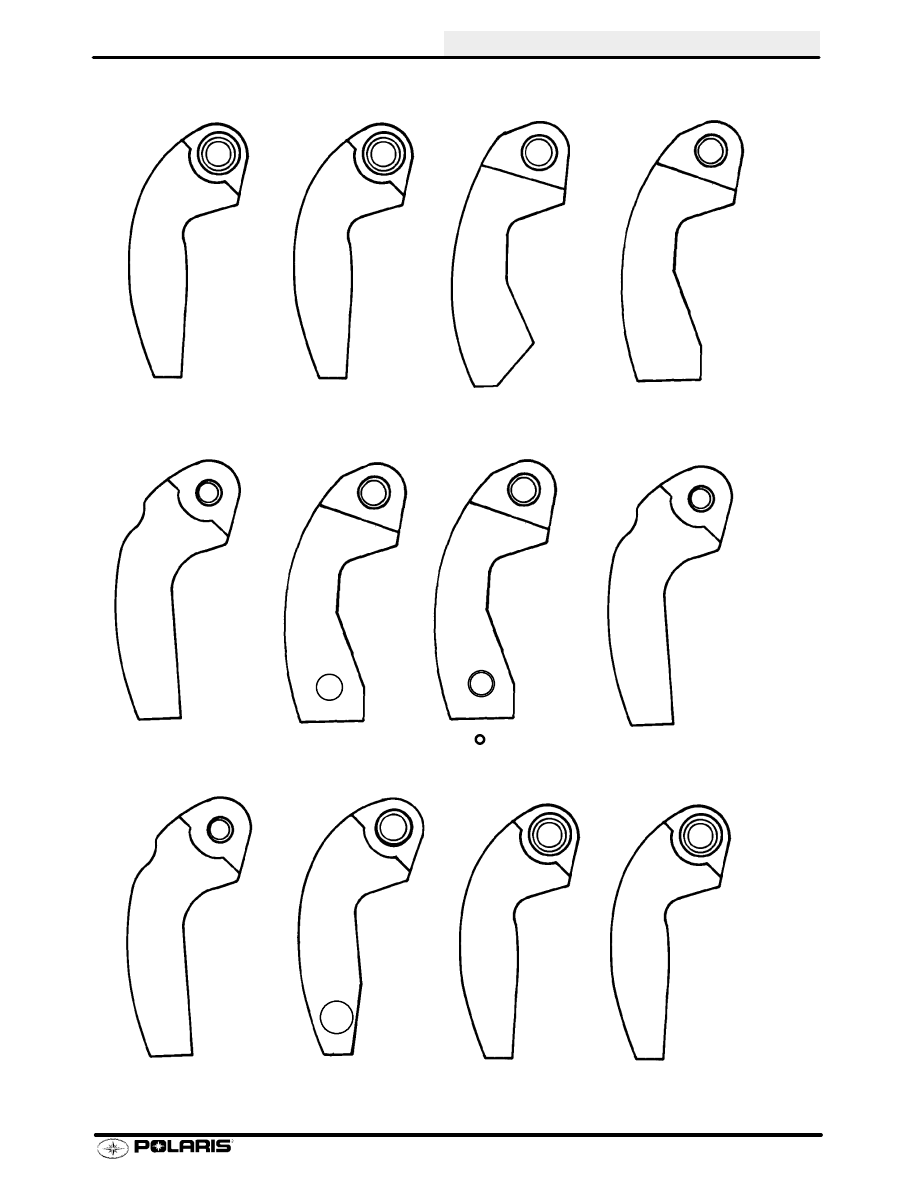

Drive Clutch Weight Identification - Actual Size

G

N

U

02

G - (B Modified)

Gram Weight: 41.5



1

PN 5630063

A

Gram Weight: 47.5



1

PN 5630080

U

Gram Weight: 34



1

PN 5630107

02

Gram Weight: 49



1

PN 5630225

O

Gram Weight: 51

PN 5610088

Gram Weight: 53



1

PN 5630174

W

W

Gram Weight: 37.5



1

PN 5630109

03

03

Gram Weight: 32.5



1

PN 5630227

04

04

Gram Weight: 57.5



1

PN 5630229

1

M1 (Modified)

Gram Weight: 46.0



1

PN 5630301

M

K1

K1

Gram Weight: 39



1

PN 5630144

P1

P1

Gram Weight: 42



1

PN 5630089
