ENGINE

2.42

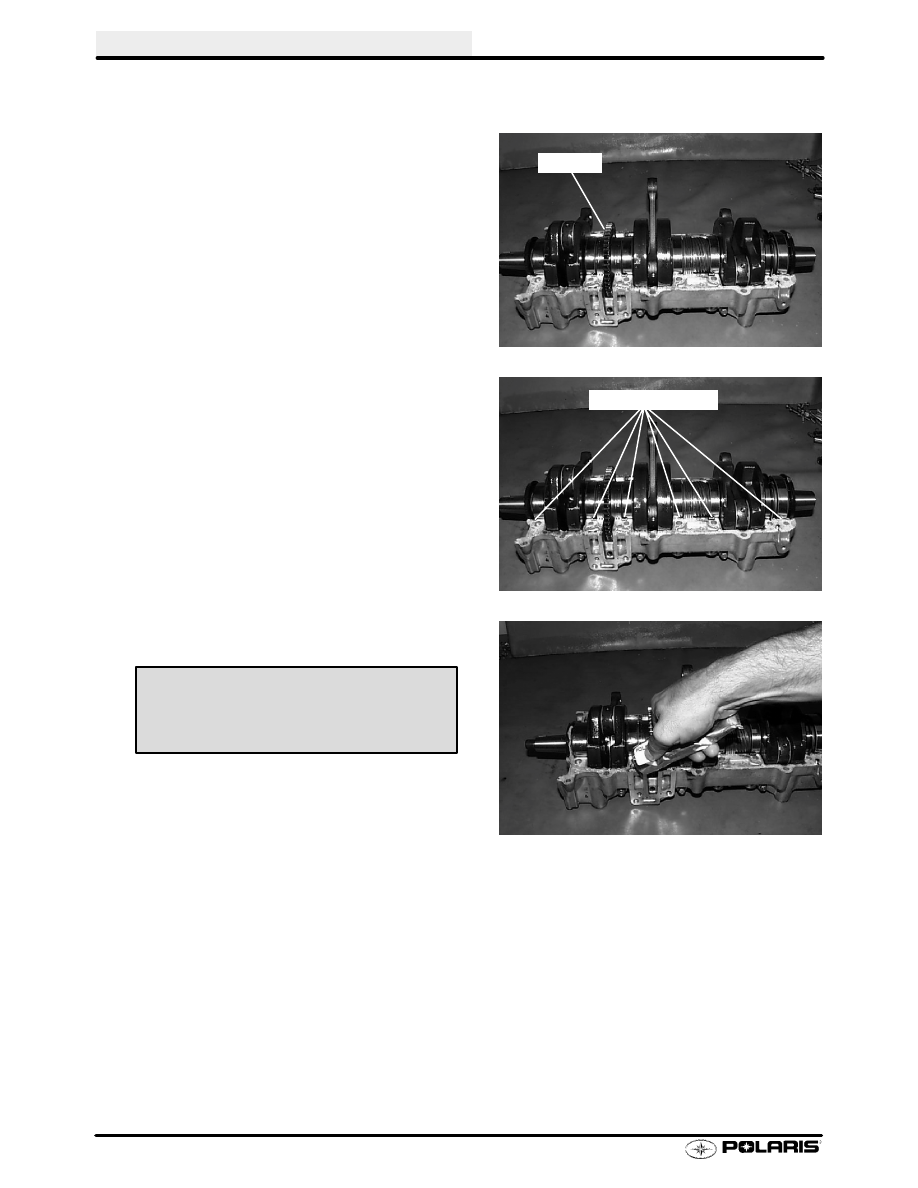

Assembly

1.

Grease oil pump drive gear.

2.

Position anti-rotation pins with relief in case.

3.

Apply a light film of 3 Bond

1215 to crankcase and

seals and reassemble halves.

Grease

Anti-rotation Pins

3-Bond

1215

PN 2871557

120 Gram Tube

ENGINE

2.43

Assembly, Cont.

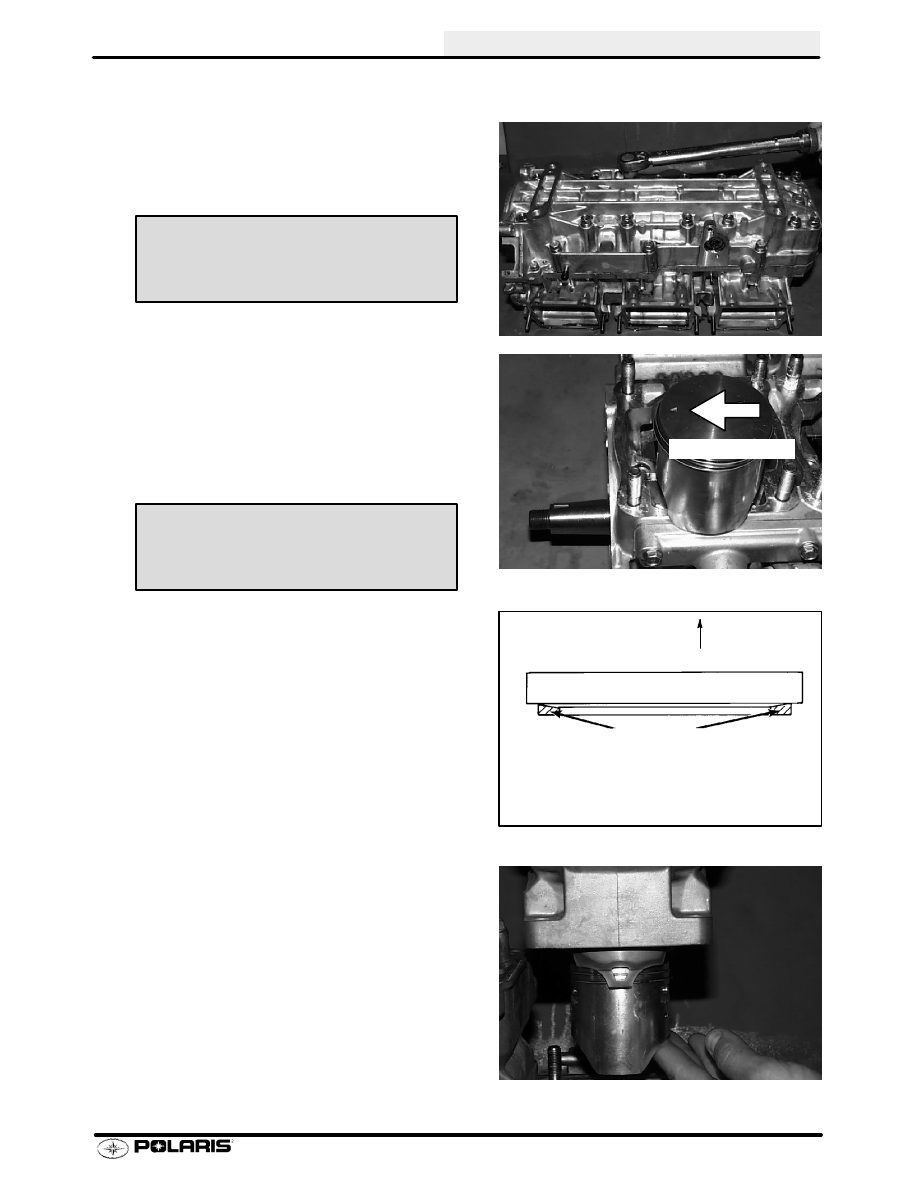

4.

Install bolts and torque to specifications and pattern
found in beginning of this chapter.

5.

Install water pump and torque bolts to specification.

6.

Install piston pin bearings.

7.

Install piston with arrow (

"

) toward flywheel (ring

pins toward intake side).

8.

Install C-clip retainers using tool. NOTE: The C-clip
opening should be in the up or down position. Be
sure C-clips are properly seated in groove.

9.

Lightly oil rings and cylinder. NOTE: Keystone ring
bevel must be up. Marking near ring end gap faces
upward.

10. Install new base gaskets with sealant facing up

(where applicable).

11. Carefully compress rings and install cylinder over

piston. Torque cylinder base nuts to specification
found in the beginning of this chapter.

Water Pump Bolt Torque:

17 ft.lbs (23 Nm)

Toward Flywheel

C-Clip Retainer Installation Tool

PN 2870773

Straight Edge

Piston Ring Cutaway

Up

Keystone Piston Ring

ENGINE

2.44

Assembly, Cont.

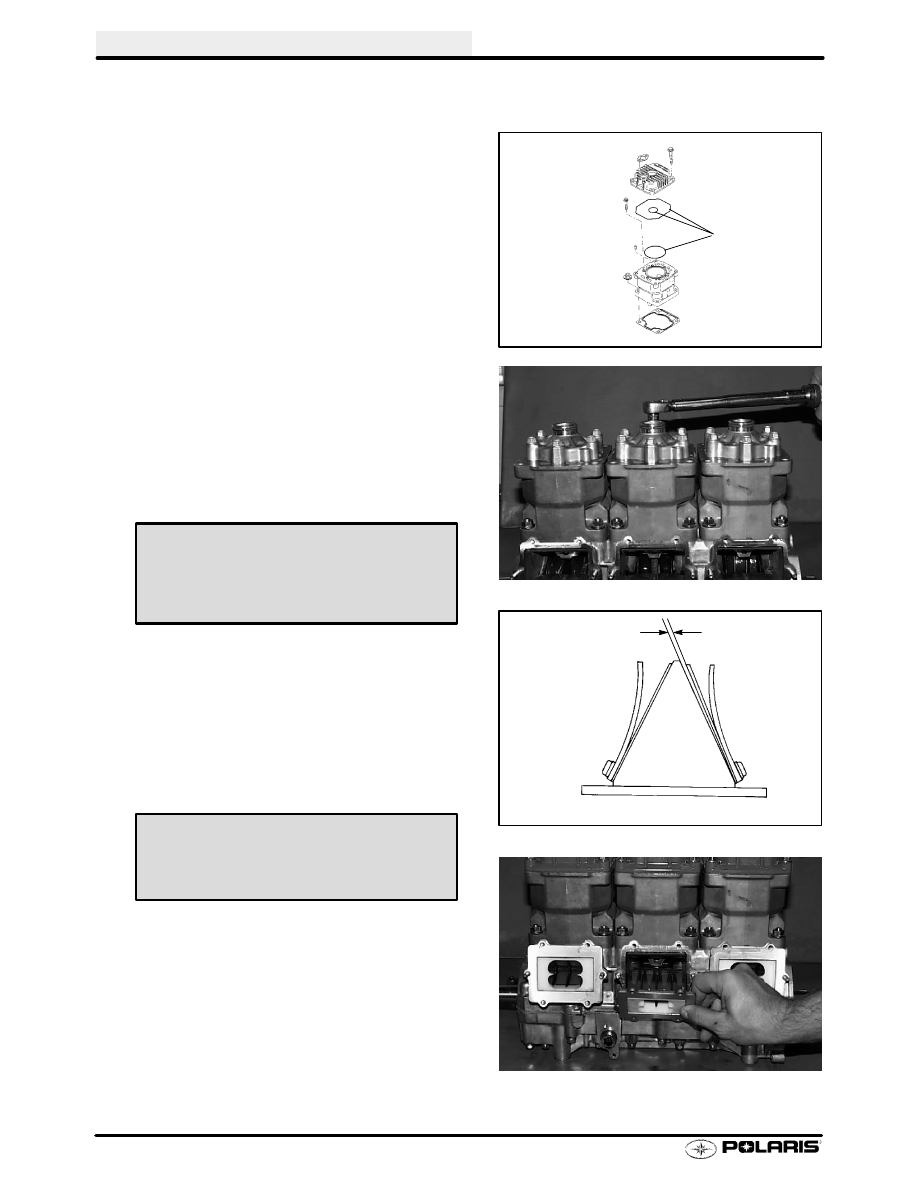

12. Install new head and head cover O-rings.

13. Install heads and torque to specification found in

beginning of this chapter.

14. Install head covers and torque bolts to specification.

15. Install

outlet

manifold

and

torque

bolts

to

specification.

Reed Valve Inspection

16. Measure air gap between fiber reed and reed

block as shown. The air gap should not exceed
.015



(.4 mm). If clearance is excessive DO NOT

attempt to reverse the reeds to reduce the air
gap. Always replace them if damaged. Check
each fiber reed for white stress marks or missing
material. Replace if necessary.

17. Install reed cages and carburetor mounting flanges.

O-rings

Head Cover Bolt Torque:
22-24 ft.lbs (30-33 Nm)

Outlet Manifold Bolt Torque:
5-6 ft.lbs (6.9-8.3 Nm)

Reed Pedal
Clearance .015



(.38 mm) max.

Exaggerated
for illustration

Reed Air Gap - Maximum

.015



(.4 mm)

ENGINE

2.45

Assembly, Cont.

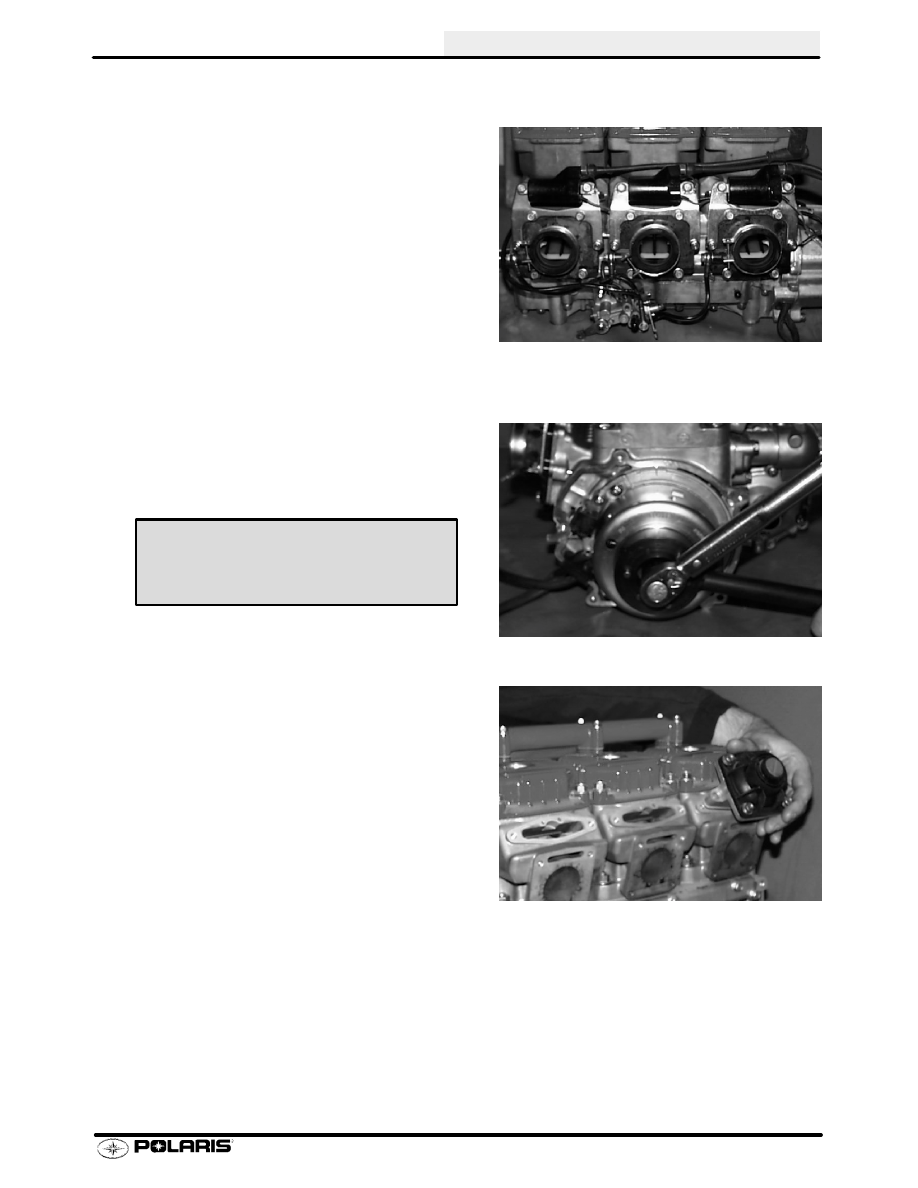

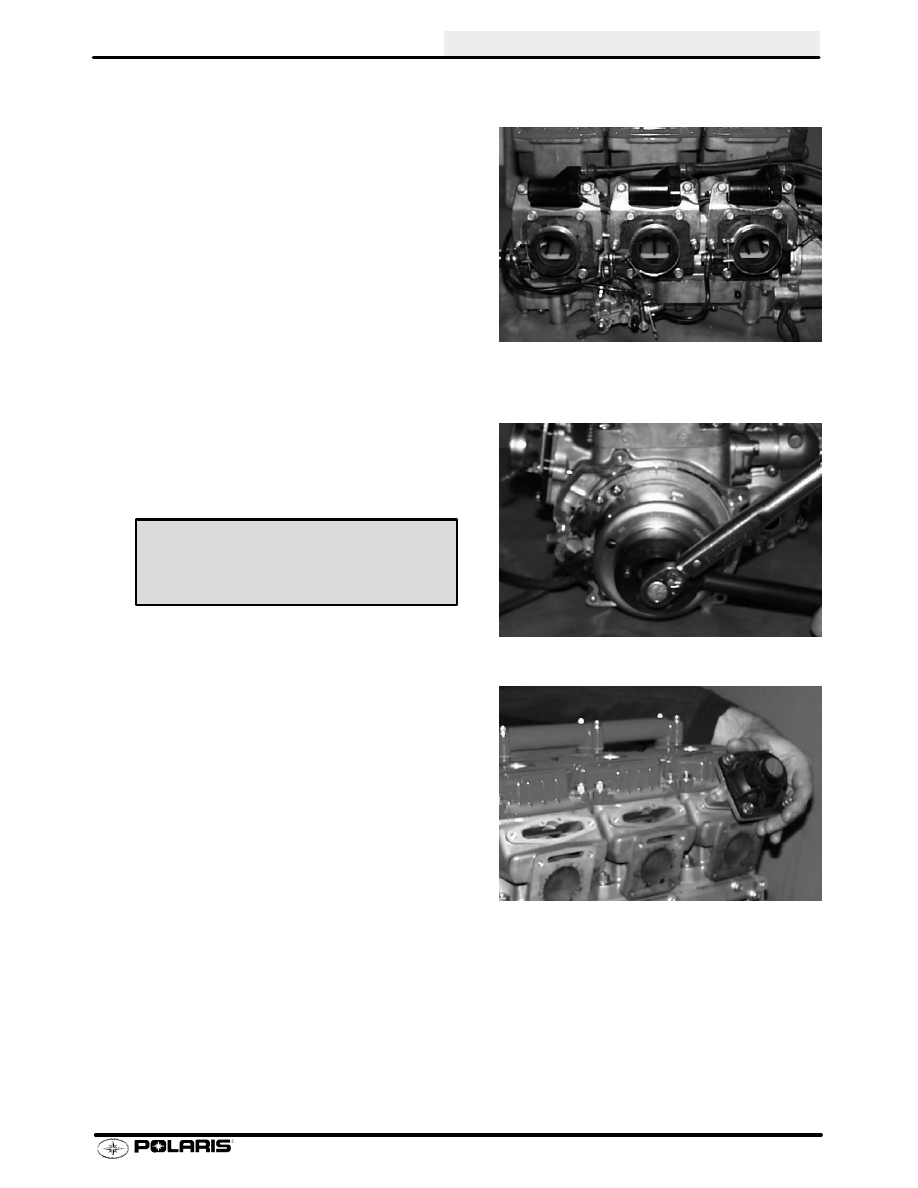

18. Install oil pump drive gear in correct sequence.

19. Check oil pump drive gear end play.

See

adjustment in General Inspection Procedures.

20. Install oil pump.

21. Install carburetor mounting flanges, coil mounting

flanges, and coils.

22. Position stator plate at previously marked position

and secure in place.

23. Torque flywheel nut to specification found in

beginning of this chapter. Install new O-ring on
water pump and grease lightly. Install pump, recoil
cup, and belt.

24. Clean exhaust valves as outlined on pages

2.45-2.48 and install.

Flywheel Holder:

PN 8700229
