ENGINE

2.22

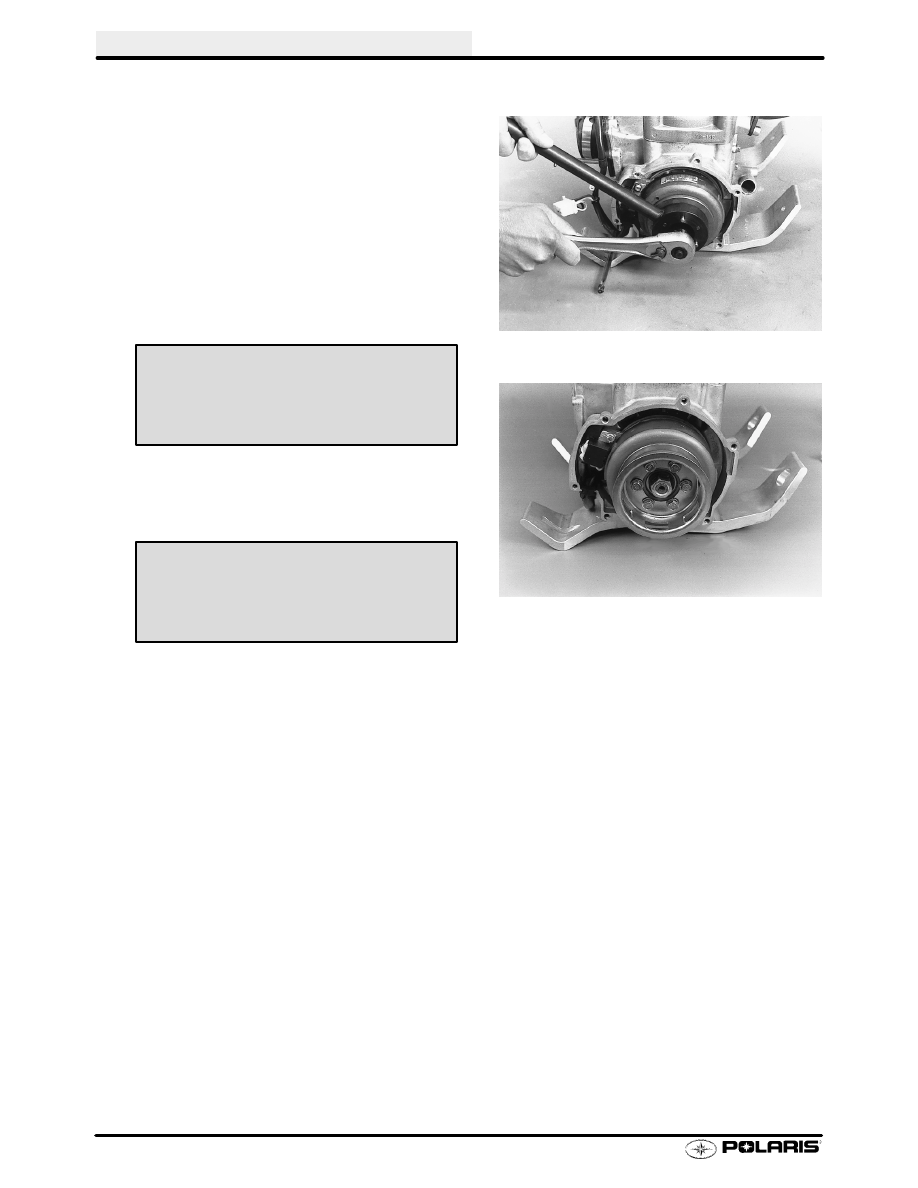

Assembly, Cont.

39. Apply Loctite

t

262 evenly to the flywheel mounting

taper on crankshaft. Install woodruff key.

40. Install flywheel. Apply Loctite

t

242 to crankshaft

threads. Install washer and nut.

41. Use flywheel holder to hold flywheel and torque nut

to specification found in beginning of this chapter.

42. Install recoil hub and recoil housing. Torque bolts to

specification.

43. Install engine in chassis and align clutches.

44. Refer to General Inspection Procedures in this

chapter to fill and bleed cooling system and oil
pump.

Flywheel Holder:

PN 8700229

Recoil Hub and Housing Bolt
Torque:

108 in. lbs. (12.5 Nm)

ENGINE

2.23

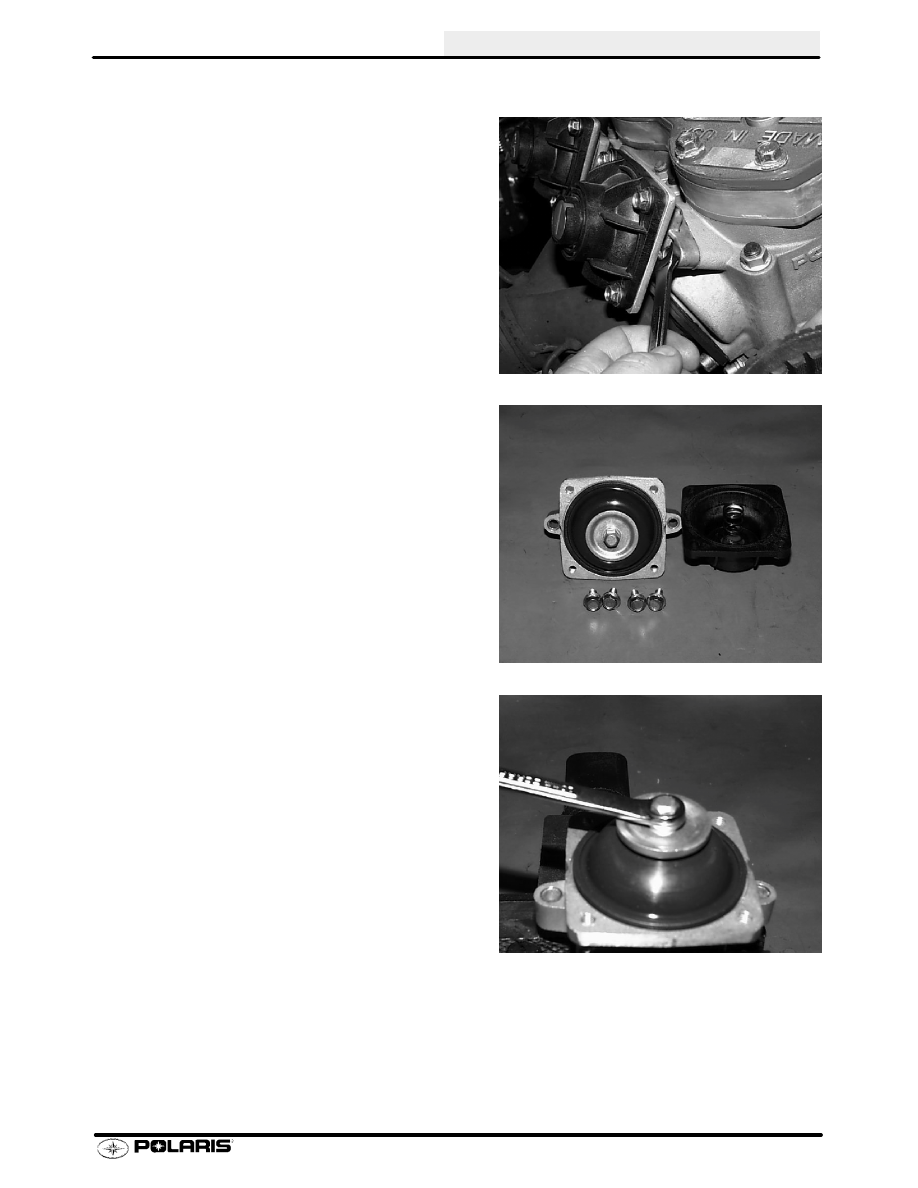

V.E.S. Removal - 440 Edge Pro X/500 XC SP/600 XC SP

1.

Remove two mounting bolts. Remove exhaust
valve assembly from cylinder.

2.

Remove four cover bolts, cover, and return
spring.

CAUTION:Valve is spring loaded. Hold cover in
position until all bolts are removed.

3.

If the spring stays in the cover, hold the cover
with spring facing toward you. Rotate spring in
a counterclockwise direction while pulling
outward on the spring. Do not distort the spring
upon removal.

4.

Insert V.E.S. in a soft jawed vice. Carefully
remove exhaust valve cap.

NOTE: Top nut is secured to valve with adhesive.
Removing top nut may damage threads on valve.

ENGINE

2.24

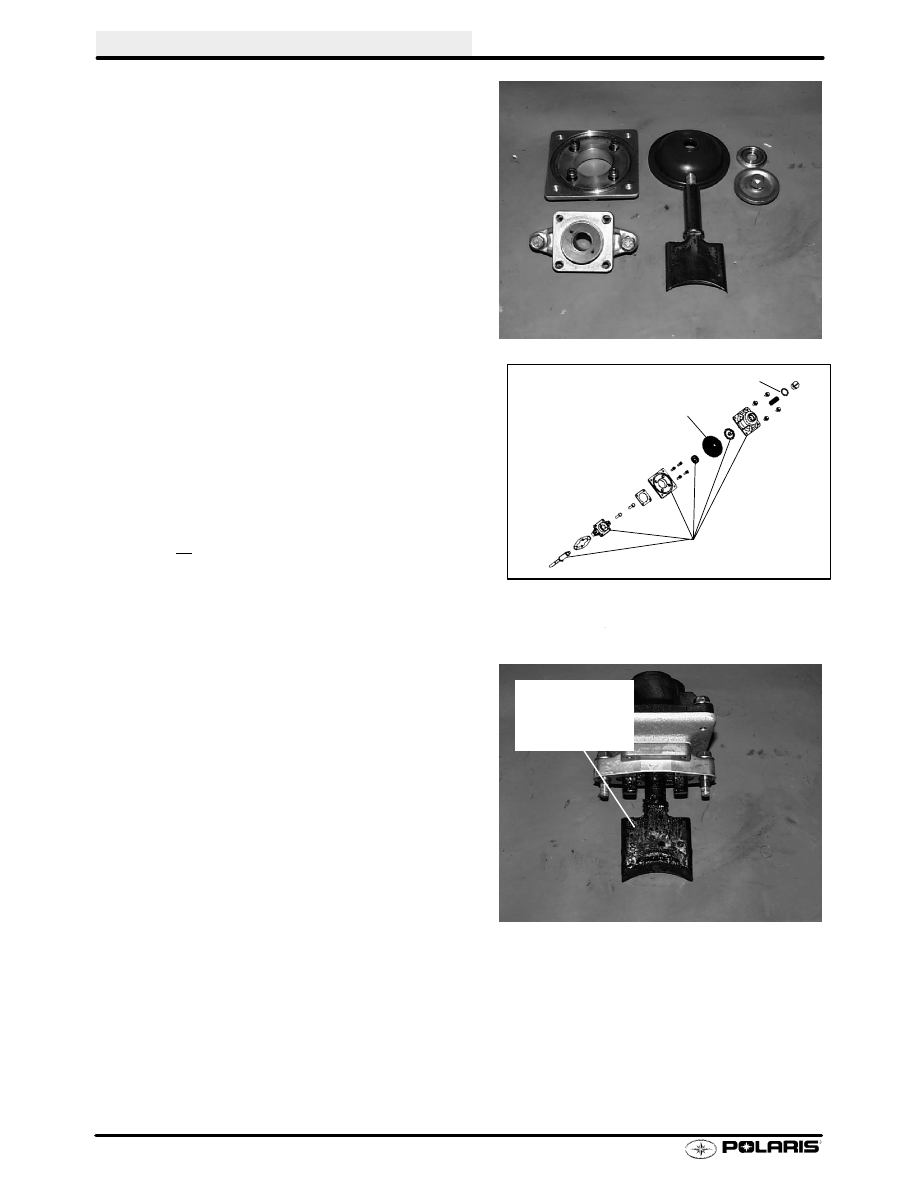

5.

Remove

exhaust

valve

remaining

components.

Disassembly, Cleaning, Inspection - VES

1. Clean O-ring and bellows in warm water and

mild detergent. Inspect bellows for holes, dis-
tortion or damage. Replace if necessary. In-
spect O-ring for damage.

2. Clean all other parts with solvent. Be sure all

parts are thoroughly clean.

Dry with com-

pressed air.

3. Remove all old Loctite

t

from valve threads.

4. Inspect the actuator port in cylinder and valve

housing. Be sure it is clear and not obstructed
by debris or carbon.

5. Carbon deposits can be removed from valve

with a Scotch Brite

t

pad or similar soft abra-

sive brush.

6. Lubricate exhaust valve with Polaris Premium

Gold 2-cycle engine lubricant. Install valve in
cylinder and move it through the entire travel
range to check for free movement without bind-
ing. If the valve sticks anywhere in the travel
range, check the valve and valve bore in the cyl-
inder for carbon deposits and clean if neces-
sary.

O-ring

Bellows

Clean with solvent

Clean with
Scotch Brite

t

or similar soft
abrasive brush

ENGINE

2.25

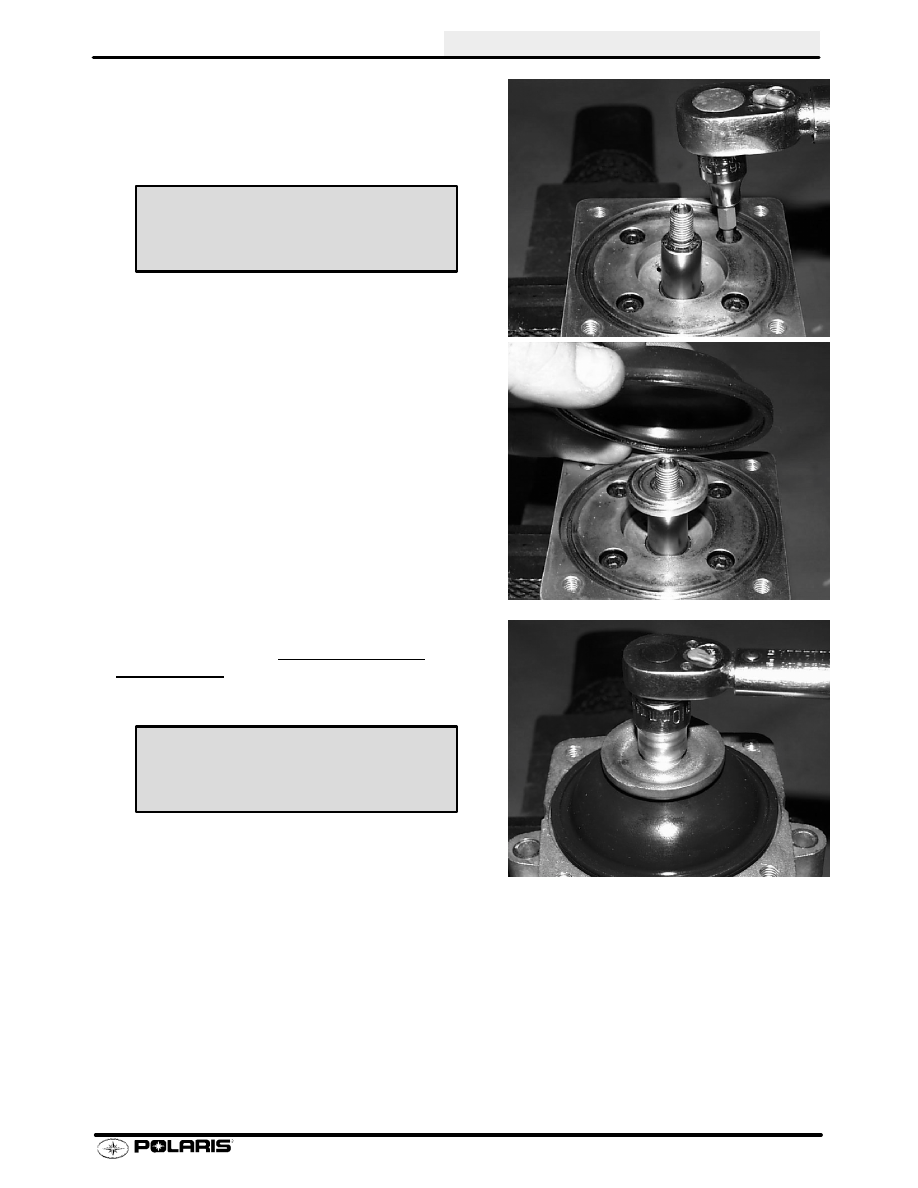

V.E.S. Assembly

1. Insert exhaust valve into valve housing. Re-

place housing gasket and install adaptor.
Torque adaptor screws to specification.

2. Install washer, beveled side out, and bellows.

3. Apply Loctite

t

262 to the top two or three-

threads of valve and install valve cap. Torque
to specification.

Torque Adaptor Screw Torque:

7 Ft lbs (10 Nm)

Valve Cap Torque:

6 Ft lbs (8 Nm)
