NOTES

Steering and Suspension Systems

8.38

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

Chassis

9.1

CHAPTER 9

Chassis

9

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

HOOD ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.2

HOOD REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.2
EDGE INSTRUMENT REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.2
HOOD REPAIR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.2

BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.2

EDGE FRONT BUMPER REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.2
REAR BUMPER REMOVAL/INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3

HEADLIGHT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3

EDGE HEADLIGHT REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3

SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3

SEAT & BASE REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3

SEAT AND FUEL TANK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3

EDGE FUEL TANK REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.3
SEAT COVER REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.4

CONSOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.4

CONSOLE REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.4

TAIL LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.4

EDGE TAIL LIGHT ASSEMBLY REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.4
TAIL LIGHT ASSEMBLY REPLACEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.4

9.2

Chassis

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

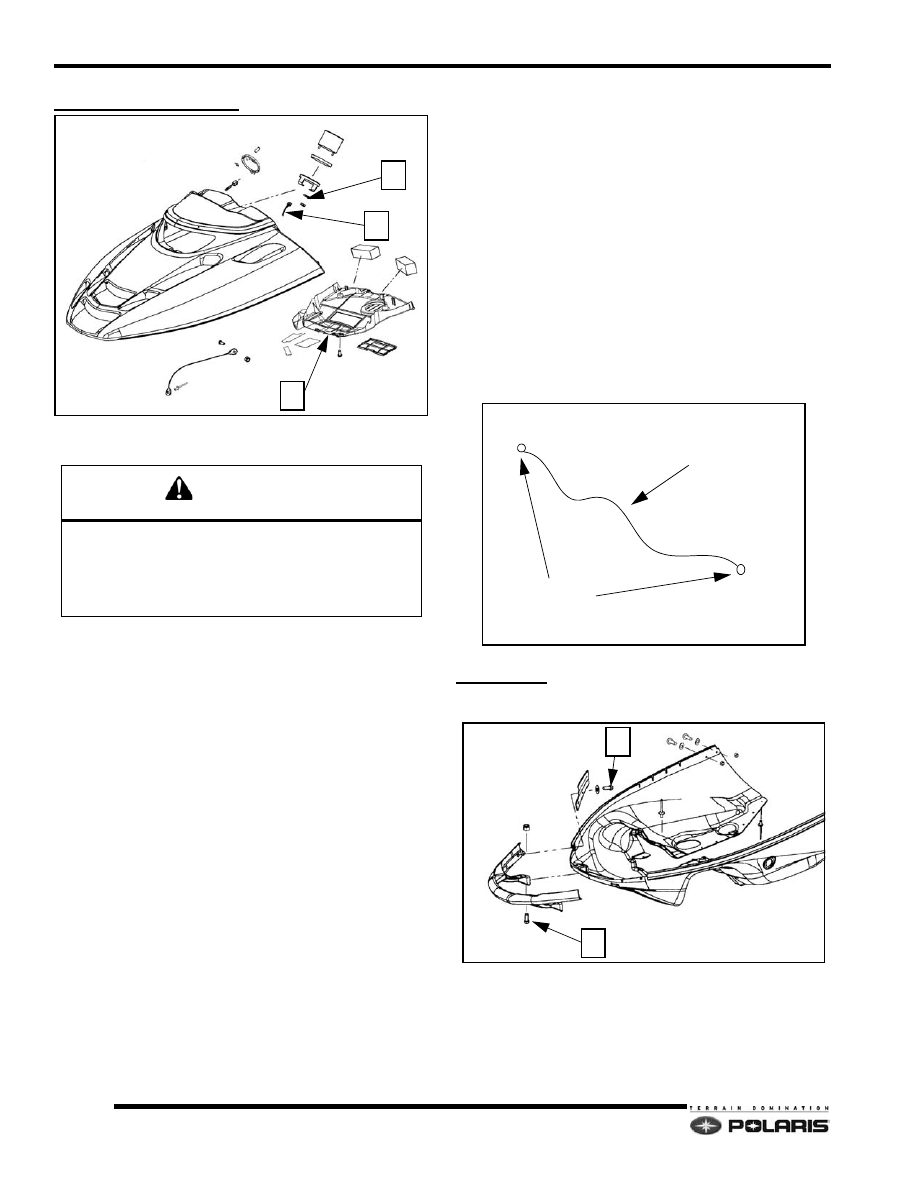

HOOD ASSEMBLY

Hood Removal/Installation

1.

Disconnect the items that are connected to the
speedometer.

2.

Unplug the hood wiring harness connections.

3.

Remove the hood retention cable(s) from hood.

4.

Remove the hinge bolts.

5.

Remove the hood.

6.

Install in reverse order of removal.

Edge Instrument Removal/Installation

1.

Remove the plenum (1).

2.

Disconnect the cable or connection (2) from the
instrument.

3.

Remove the bracket nuts (3).

4.

Remove the instrument(s) from the hood.

5.

Installation is the reverse of removal.

Hood Repair

Currently there is no procedures or materials
recommended by Polaris for repairing hoods. Hoods are
made of Thermoplastic Olefin (TPO) and cannot be
repaired. If a hood is broken it must be replaced. For small
cracks you may drill a small hole on both ends of the crack
to limit spreading. This procedure is called “stop drilling.

BUMPER

Edge Front Bumper Removal/Installation

1.

Remove the inside screws (1) from the bumper.

2.

Remove the lower bumper bolts (2).

3.

Remove the bumper.

4.

Replace in the reverse order.

WARNING

Exhaust system temperatures can exceed 900_ F

(500_C). Serious burns may occur if this inspections

performed without allowing adequate time for the ex-

haust system to cool. Never perform this procedure

with the engine running.

Edge

1

2

3

Drill hole

Crack

1

2

9.3

Chassis

9

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

Rear Bumper Removal/Installation

1.

Remove the rear coolant cover (1) if so equipped.

2.

Remove the rear bumper fasteners (2).

3.

Remove the bumper.

4.

Install in reverse order.

HEADLIGHT

Edge Headlight Removal/Installation

1.

Remove the plenum from the bottom of the hood.

2.

Disconnect the head light connections.

3.

Remove the 4 screws holding the headlight in place.

4.

Installation is the reverse of removal.

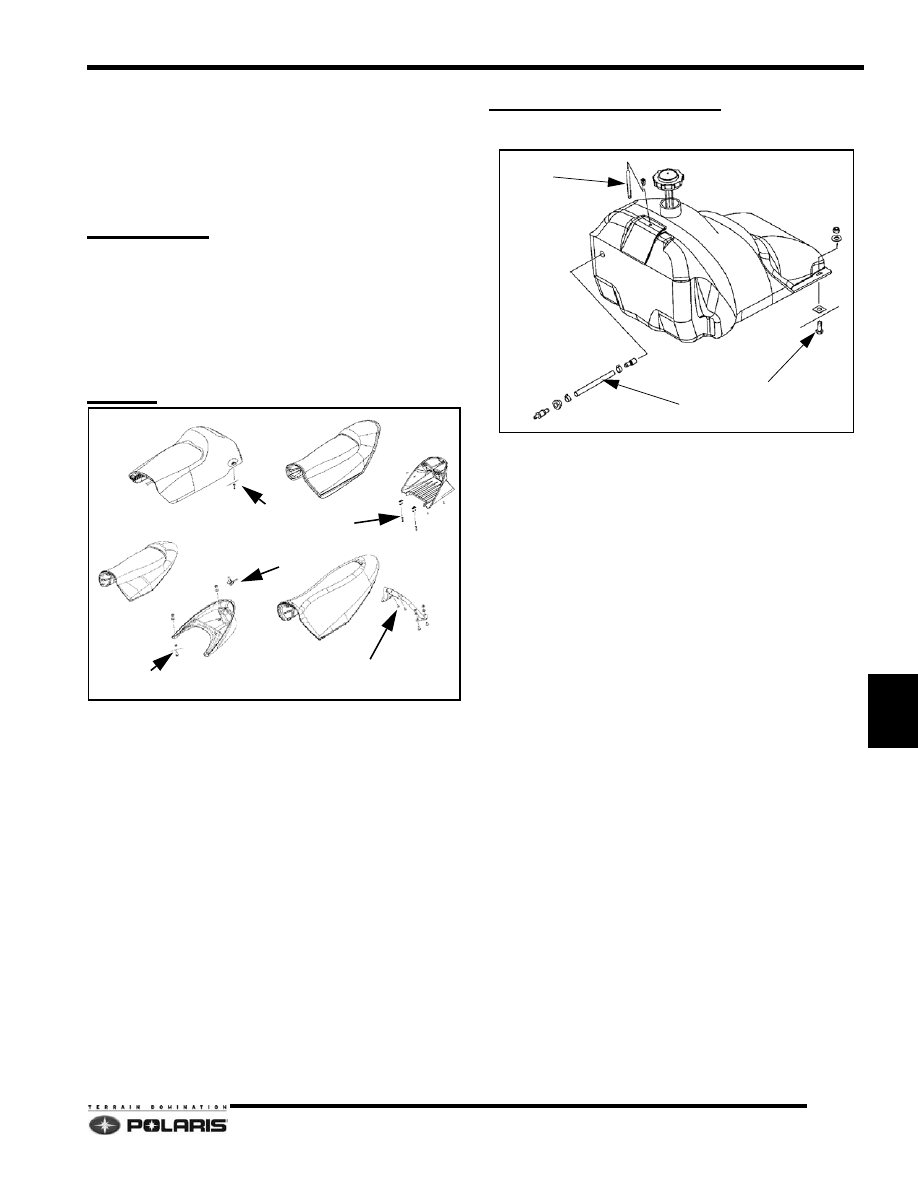

SEATS

Seat & Base Removal/Installation

1.

If unit is equipped with a seat latch (1), remove the
seat or passenger seat if so equipped.

2.

Remove the fasteners (2) that hold the seat base onto
the tunnel or rear seat brace.

3.

Unplug the tail light harness if applicable and remove
the seat base.

SEAT AND FUEL TANK

Edge Fuel Tank Removal/Installation

1.

Remove any fuel that may be in the fuel tank.

2.

Remove the seat.

3.

Remove the fuel tank fasteners (1) at the rear of the
fuel tank.

4.

Disconnect the fuel tank vent line (2).

5.

Disconnect the fuel supply line (3).

6.

Remove the fuel tank.

7.

Install in reverse order.

1

2

2

2

2

1

2

3
