7.28

PVT System

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

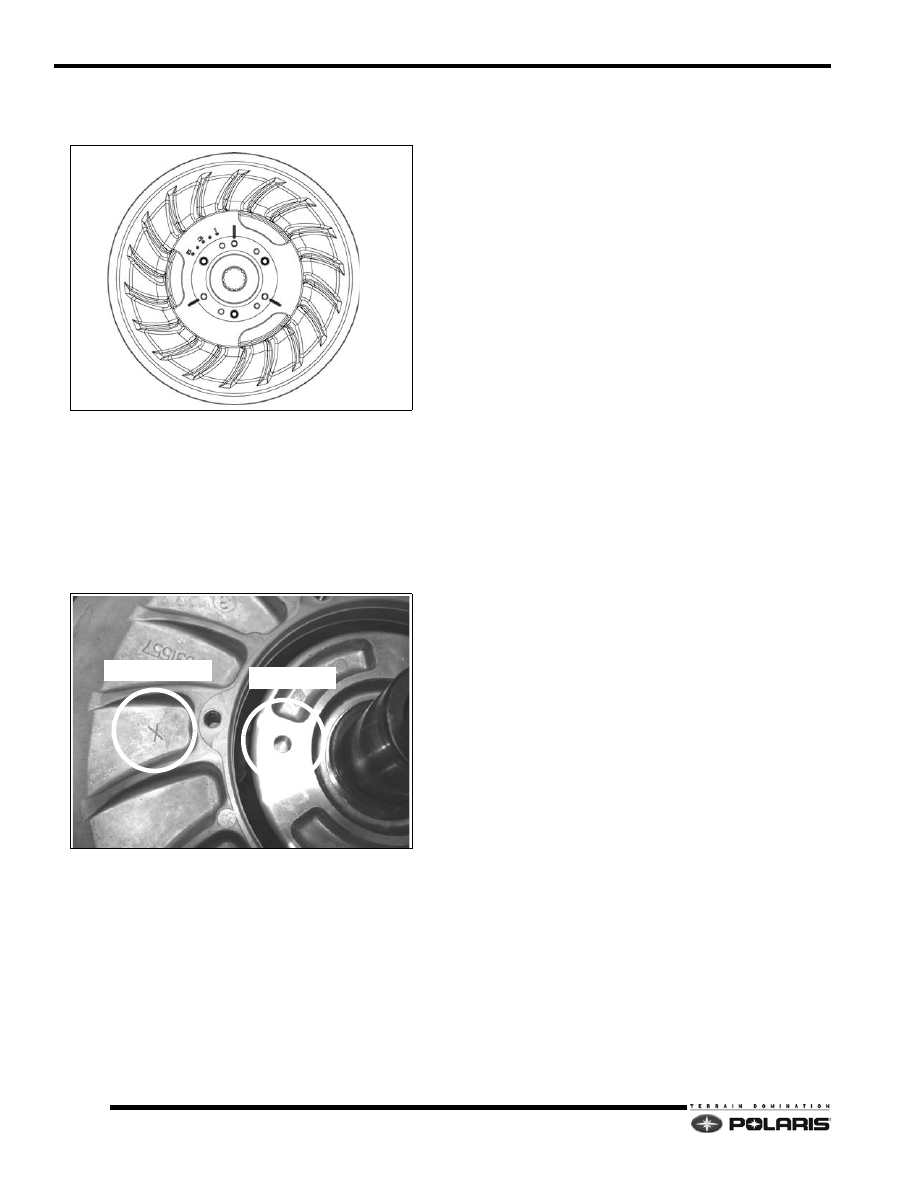

10. When assembling the deflection cam, pins, and

fasteners, reference the locations for each
component in the illustration.

• A - 3 threaded hole inline with raised line marks =

Deflection Cam Screws

• B - 3 non-threaded holes = Deflection Pins

• The remaining 4 threaded holes are for the L

wrench tool.

11. Align the helix alignment hole with the “X” on the

moveable sheave.

12. Align the wide gap in the helix splines with the skip

tooth in the stationary sheave shaft.

13. Visually verify the rollers are positioned underneath

each corresponding helix ramp.

14. Compress the helix down into the sheave. Install the

washer and snap ring. Verify the snap ring is fully
seated in the groove with the sharp edge upward.

15. Carefully release the clutch compressor.
16. Align the two “X” marks and install the cover. Torque

fasteners to specification.

A

A

A

B

B

B

MOVEABLE MARK

HELIX MARK

7.29

PVT System

7

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

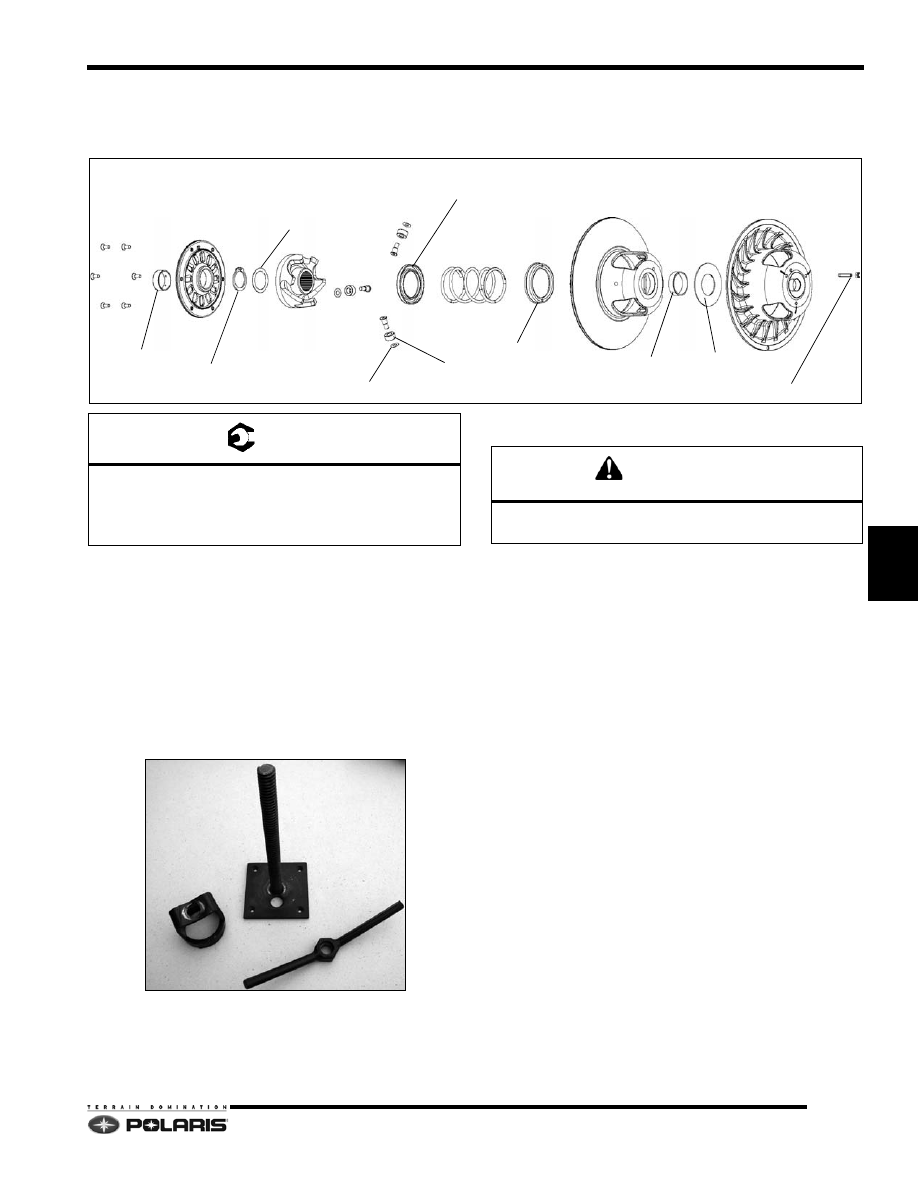

Polaris SPA-P2 Driven Clutch Components

NOTE:  SPA = Single Point Adjuster

Disassembly and Assembly Process

1.

Remove the driven cover screws and cover. Note the
“X” in the cover and moveable sheave are in
alignment.

2.

Install the clutch into the clutch compression fixture,
PN PU-50518. Screw-down clutch compressors are
commercially available through after-market
companies such as Team Industries Inc.

NOTE:  The 8700220 clutch compressor and PS-45909
extensions will not work on a P2 driven clutch.

3.

Remove the snap ring. Verify the washer is not lodged
inside the snap ring groove.

4.

Unscrew the compressor to remove the helix, spring
cups and spring. Note the orientation of the spring
spacer, spring cup, and tabbed spring. Disassemble
the clutch sheaves.

5.

Inspect the helix, spring cups, spring, bushings,
rollers, and clutch sheaves for damage.

6.

The cover and sheave bushings are not serviceable.
If bushings are severely worn or binding, clutch
assembly replacement is required.

7.

Clean the sheaves with a Scotch Brite pad and a
solution of warm, soapy water.

8.

Inspect the rollers for abnormal wear and replace as
required. Install new rollers with the ejector pin marks
on the rollers facing center of sheave (visible).

9.

Install the sheave spacer, and then the moveable
sheave.

10. Next, install the metal spring cup, spring, and then

spring spacer. Make sure the spring tab is in one of
the spring cup holes, and engaged in the moveable
sheave hole.

11. Slide the helix down the stationary shaft.

DRIVEN COVER

RETAINING RING

WASHER

HELIX

SPRING w/TAB

WASHER

ROLLER

MOVEABLE SHEAVE

BUSHING

BUSHING

SPACER

STATIONARY SHEAVE

ADJUSTER SCREW / LOCK NUT

SPRING CUP w/TAB HOLES

(NO SERVICE)

(NO SERVICE)

SPACER

= T

Driven Cover Screws = 12 Ft.Lbs. (16Nm)

Deflection Adjuster Screw Lock Nut = 10 Ft.Lbs. (12Nm)
Driven Clutch Retaining Fastener = 17 Ft.Lbs. (23 Nm)

Roller Fasteners = 110 In.Lbs. (12.5 Nm)

CAUTION

Driven spring under pressure. Wear eye protection

when removing snap ring and helix.

7.30

PVT System

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

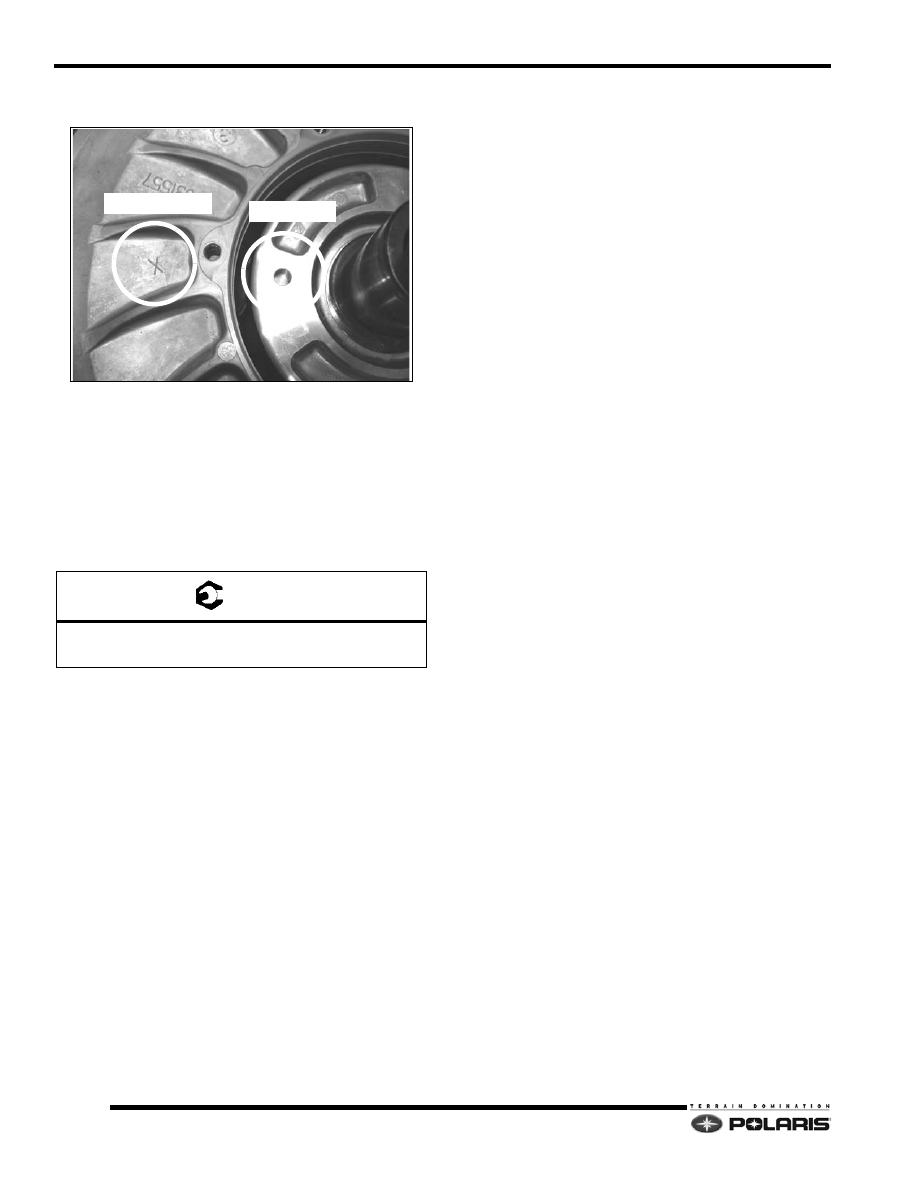

12. Align the helix alignment hole with the “X” on the

moveable sheave.

13. Align the wide gap in the helix splines with the skip

tooth in the stationary sheave shaft.

14. Visually verify the rollers are positioned underneath

each corresponding helix ramp.

15. Compress the helix down into the sheave. Install the

washer and snap ring. Verify the snap ring is fully
seated in the groove with the sharp edge upward.

16. Carefully release the clutch compressor.
17. Align the two “X” marks and install the cover. Torque

fasteners to specification.

= T

P2 Cover Fastener Torque

12 Ft.Lbs. (16 Nm)

MOVEABLE MARK

HELIX MARK

Steering and Suspension Systems

8.1

CHAPTER 8

Steering and Suspension Systems

8

9923396 - 2007-2012 EDGE/Widetrak LX Service Manual

©2011 Polaris Sales Inc.

FRONT SUSPENSION TORQUE & SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . 8.2

EDGE 42.5  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.2
EDGE 41 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.3
WIDETRAK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8.4

OVERVIEW / SPECIFICATIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.5

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.5
CAMBER / TOE SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.5
SPRINGS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.5
ADJUSTABLE SHOCKS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.6

FRONT SUSPENSION / STEERING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.6

SETUP AND ADJUSTMENTS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.6
FRONT SUSPENSION ALIGNMENT BAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.7
CAMBER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.7
ROD END ENGAGEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.8
HANDLEBAR CENTERING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.8
MAXIMUM WIDTH ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.9
CAMBER ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.9
TOE ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.10

REAR SUSPENSION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.10

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.10
WEIGHT TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.10
SUSPENSION COUPLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.11
REAR TORSION SPRING TENSION ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . . . . . . 8.11

REAR TRACK SHOCK CONTROL RODS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.12

EDGE SHOCK RODS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.12

REAR SUSPENSION ADJUSTMENTS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.13

ADJUSTMENT PROCEDURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.13
SETTING THE REAR SUSPENSION RIDE HEIGHT. . . . . . . . . . . . . . . . . . . . . . . . . . . 8.13
SCISSOR STOP ADJUSTMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.14
FRONT TORQUE ARM LIMITER STRAP ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . 8.14
TORSION SPRING ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.14
WIDETRAK TORSION SPRING ADJUSTMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.15
WIDETRAK SKI PRESSURE ADJUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.15

REAR SUSPENSION ASSEMBLY ILLUSTRATIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . 8.16
REBUILDABLE SHOCKS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.30

SHOCK REBUILDING TOOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.30
RYDE FX™ SHOCK VALVE PART NUMBERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.31
VALVE SHIM ARRANGEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.32
PISTON ORIENTATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.32
REBUILDABLE IFS SHOCK SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.33
SHOCK VALVE SHIM STACK CONFIGURATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.33
REBUILDABLE FRONT TRACK SHOCK SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . 8.34
FRONT TRACK SHOCK (FTS) VALVING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.34
RYDE FX MONO-TUBE SHOCK DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.35
RYDE FX MONO-TUBE SHOCK ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.36

TROUBLESHOOTING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.37

SUSPENSION SET-UP  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.37
