3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор на место.

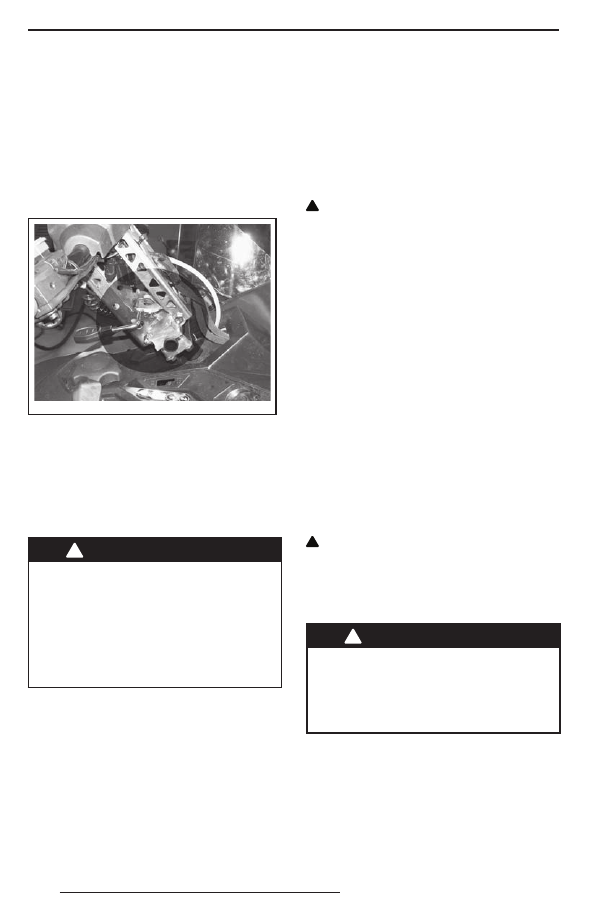

22) Регулировка положения

руля (модели Grand Tourer)

На моделях Grand Tourer предусмотрена
возможность регулировки руля по высоте.
Регулировка выполняется в следующей по-
следовательности:
1. Потяните рычаг блокировки вверх.

fmo2009-004-092

2. Установите руль в нужное положение и за-

фиксируйте его, нажав рычаг блокировки.

ПРИМЕЧАНИЕ: На других моделях руль
может устанавливаться в необходимое
фиксированное положение, обращайтесь
к авторизованному дилеру Lynx.

23) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на гусеницу

шипы, если это не разрешено ин-

струкциями BRP. Установка ши-

пов на нерекомендованный тип

гусеницы увеличивает опасность

разрыва и сход г усеницы с на-

правляющих катков, что может

привести к получению серьёзных

травм и гибели.

Прежде чем приступить к установке шипов
на гусеницу, необходимо обратиться к авто-
ризованному дилеру Lynx, чтобы выяснить
наличие такой возможности и узнать тип
устанавливаемых шипов.

Компания BRP не рекомендует продолжи-
тельное время и на высокой скорости дви-
гаться на снегоходе, оборудованном гусени-
цей с высокими грунтозацепами, по трассе,
покрытой плотным снегом или льдом.
Если приходиться двигаться в таких усло-
виях, снизьте скорость и, по возможности,
сократите пройденное по таким покрытиям
расстояние.

ОСТОРОЖНО Движение по трас-

се, покрытой плотным снегом или

льдом, на высокой скорости ведёт

к перегреву грунтозацепов гусени-

цы. Во избежание повреж дения

гусеницы, снизьте скорость дви-

жения и, по возможности, сокра-

тите пройденное в таких условиях

движения расстояние.

Инструкции по уходу за гусеницей содержат-
ся в главах «ГУСЕНИЦА» и «НАТЯЖЕНИЕ
И ЦЕНТРОВКА ГУСЕНИЦЫ» раздела «ТЕХ-
НИЧЕСКОЕ ОБСЛУЖИВАНИЕ» настоящего
Руководства.

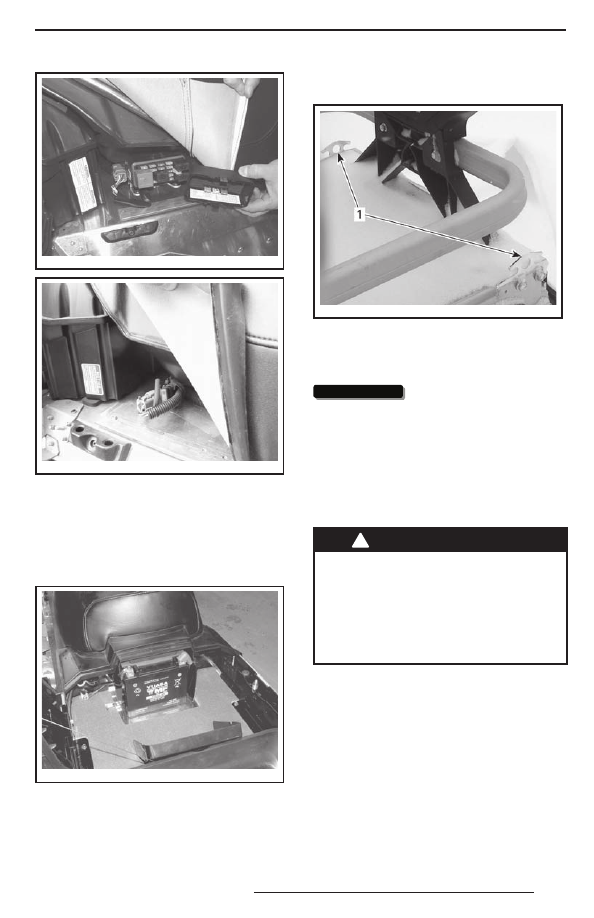

24) Предохранители

Электрическая система защищена предо-
хранителями.
Блок предохранителей расположен в левой
части снегохода под обивкой сиденья. Для
доступа к блоку предохранителей откройте
нижнюю боковую панель, затем отведите
в сторону нижнюю левую часть обивки си-
денья.

ОСТОРОЖНО Запрещается ис-

п о л ь з о в а т ь п р е д о х р а н и т е л ь

с б о л е е в ы с о к и м н о м и н а л о м

во избежание повреждения элек-

трических компонентов и/или воз-

можного возгорания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя, преж де чем запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2012-003-005

fmo2012-003-021

МОДЕЛЬ 550

Аккумуляторная батарея

Батарея расположена в отсеке под пасса-
жирским сиденьем. Чтобы получить доступ
к аккумуляторной батарее, снимите крышку,
нажав на её выступы, расположенные с обе-
их сторон.

fmo2012-003-004

25) Проушины для

крепления груза

mmo2 012 -009 -001_a

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза

Для крепления груза на задней багажной
площадке предусмотрены две проушины.

ВНИМАНИЕ

Не превышайте мак-

с им а л ьн у ю г ру зо п о дъ ё м н о с т ь

задней багажной площадки. МАК-

СИМА ЛЬНЫЙ вес перевозимого

груза — 30 кг.

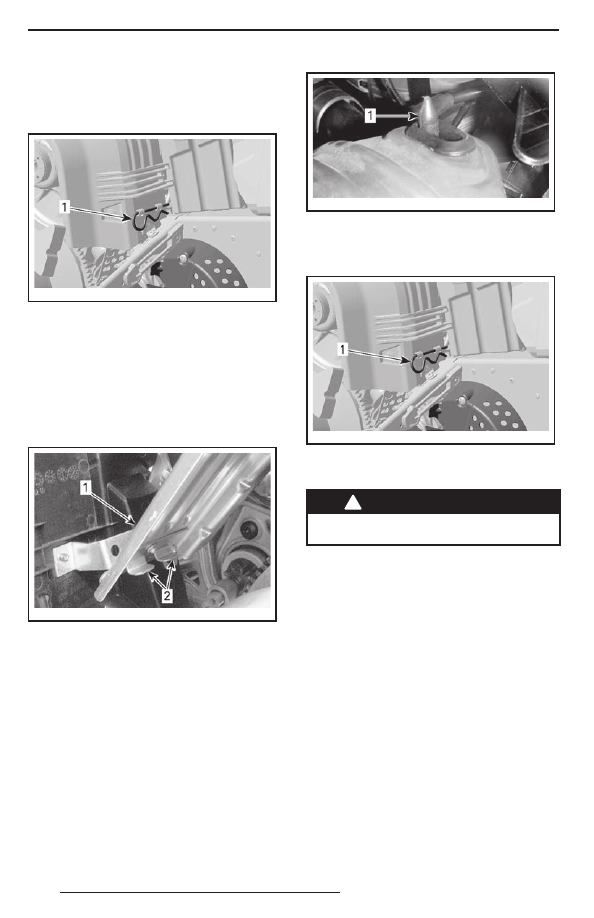

26) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

– со снятым кожухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите колпачок шнура безопасности
с контактного устройства.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Откройте левую панель моторного отсека,
см. раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
Извлеките проволочный фиксатор

mmo2 008 -003 -063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и из-
влеките из передних выступов.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Совместите прорези кожуха с выступами.

mmo2 009 -004 -035_a

1. Кожух
2. Выступы

Установите уплотнитель на фиксирующий
палец.

mmo2 009 -003 -011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.

mmo2 008 -003 -063_a

1. Проволочный фиксатор

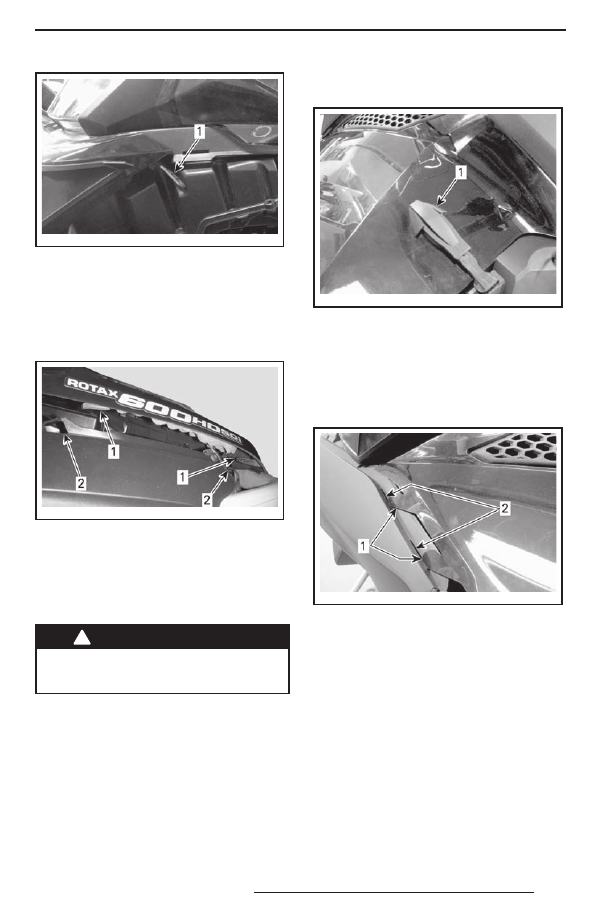

27) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

Снятие капота

1. Снимите верхние боковые панели как ука-

зано ниже.

2. Освободите резиновые фиксаторы с обе-

их сторон.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -004 -038_a

1. Резиновый фиксатор

3. Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1. Совместите выступы на передней и цен-

тральной частях капота с соответствую-
щими пазами в нижнем поддоне.

mmo2 009 -004 -039_a

ТИПОВОЙ ВАРИАНТ
1. Выступы
2. Пазы

2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.

28) Верхние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие верхней боковой панели

1. Освободите резиновый фиксатор.

mmo2 009 -004 -040_a

1. Резиновый фиксатор

2. Поднимите заднюю часть панели, чтобы

вывести пластиковый фиксатор из консоли.

3. Переместите панель назад.

Установка верхней боковой панели

1. Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004 -042_a

1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2. Закрепите центральный верхний фиксатор

панели на консоли.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
