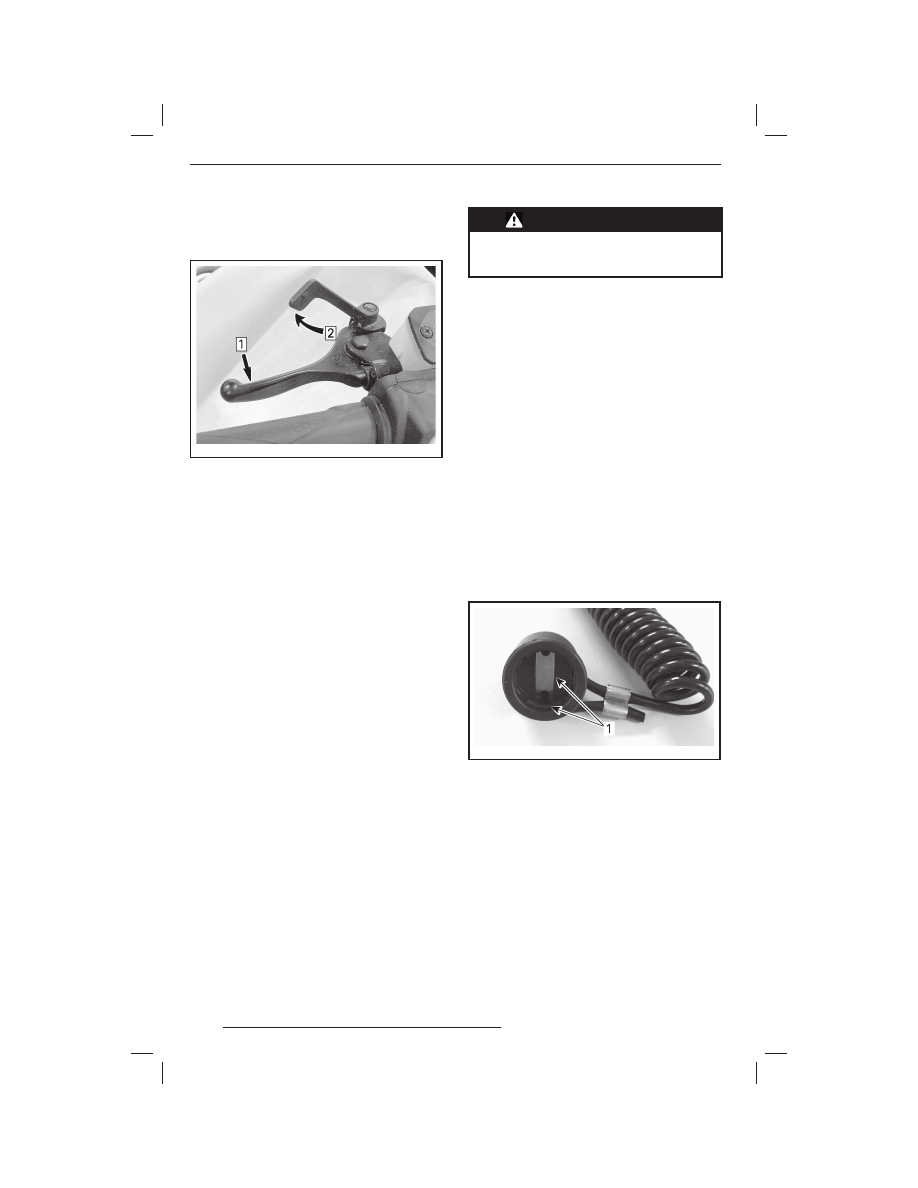

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем отведите блокировочный рычажок.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычажка

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировоч-
ный рычажок автоматически вернётся в ис-
ходное положение. Перед началом движе-
ния не забывайте полностью отключить сто-
яночный тормоз.

5) Выключатель со шнуром

безопасности

Контактное устройство выключателя распо-
ложено слева на консоли.
Чтобы запустить снегоход, колпачок шну-
ра безопасности (ключ DESS) должен быть
надёжно установлен на контактном устрой-
стве.
ПРИМЕЧАНИЕ: Если запрограммированный
ключ DESS (колпачок шнура безопасности)
правильно установлен на контактное устрой-
ство, должны прозвучать два коротких звуко-
вых сигнала. Если Вы слышите другую ком-
бинацию звуковых сигналов, см. раздел «СИ-
СТЕМА МОНИТОРИНГА» для определения
кода неисправности DESS.
При снятии ключа DESS с контактного
устройства двигатель останавливается.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-

димо прикрепить шнур безопас-

ности к петле на одежде.

DESS (цифровая кодируемая проти-

воугонная система)

В колпачок шнура безопасности интегриро-
ван ключ DESS, который позволяет защи-
тить снегоход от угона, и является анало-
гом ключа зажигания.
В ключе DESS находится электронная ми-
кросхема, постоянное запоминающее
устройство которой содержит уникальный
цифровой код.
Авторизованный дилер LYNX заносит в па-
мять системы DESS данные соответствую-
щего ключа, после чего снегоход сможет ра-
ботать с данным ключом.
При попытке воспользоваться не запрограм-
мированным ключом DESS двигатель заве-
дётся, но не сможет развить частоту враще-
ния, достаточную для включения вариатора
и движения снегохода.
Убедитесь, что ключ DESS чист от загряз-
нений и снега.

mmo2 011 -004 -100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Дополнительные ключи системы

DESS

Система DESS снегохода может быть за-
программирована авторизованным диле-
ром LYNX для работы с 8-ю различными
ключами.
Мы рекомендуем приобрести дополнитель-
ные ключи у дилера LYNX. Если Вы владе-
ете несколькими снегоходами LYNX, осна-
щёнными системой DESS, дилер может за-
программировать ключи таким образом,
что каждый из снегоходов сможет работать
с ключом другого снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

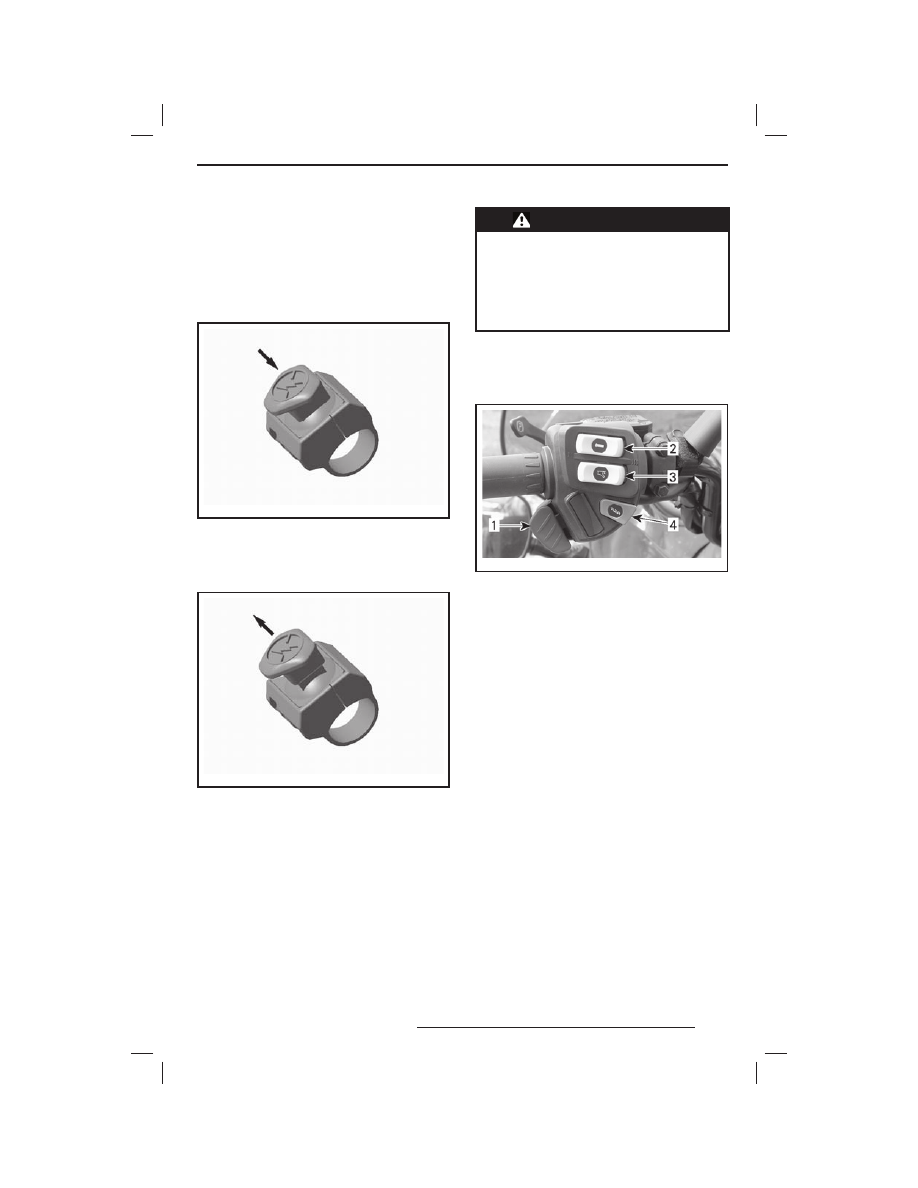

6) Выключатель двигателя

Выключатель двигателя располагается
на правой стороне руля.
Используйте выключатель для остановки
двигателя в экстренной ситуации.
Для остановки двигателя нажмите на кнопку
выключателя (положение OFF).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ OFF (выкл.)

Чтобы обеспечить возможность запуска
двигателя, выключатель должен находить-
ся в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ ON (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой останов-
ки двигателя. Процедура остановки двигате-
ля должна быть освоена водителем на уров-
не рефлекса, чтобы быть готовым восполь-
зоваться ей в экстренной ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Ес ли пово дом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь за помощью

к дилеру LYNX.

7) Многофункциональный

переключатель

Многофункциональный переключатель рас-
полагается на левой стороне руля.

mmo2 007 -003 -003_a

1. Переключатель света фар
2. Выключатель обогрева рукояток руля
3. Выключатель обогрева рычага дроссельной

заслонки

4. Кнопка START (пуск)

Кнопка START (пуск)

Нажать, чтобы запустить двигатель. См. гла-
ву «ЗАПУСК ДВИГАТЕЛЯ» в разделе «УКА-
ЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

Переключатель света фар

Для выбора ДАЛЬНЕГО (HI) или БЛИЖНЕГО
(LOW) света фар нажмите переключатель.
При запуске двигателя приборы освещения
включаются автоматически.

Выключатель обогрева рукояток руля

ПРИМЕЧАНИЕ: Обогрев функционирует
только, когда частота вращения коленчато-
го вала выше 2000 об/мин.
Выберите степень обогрева рукояток руля,
создающую комфортную температуру для рук.

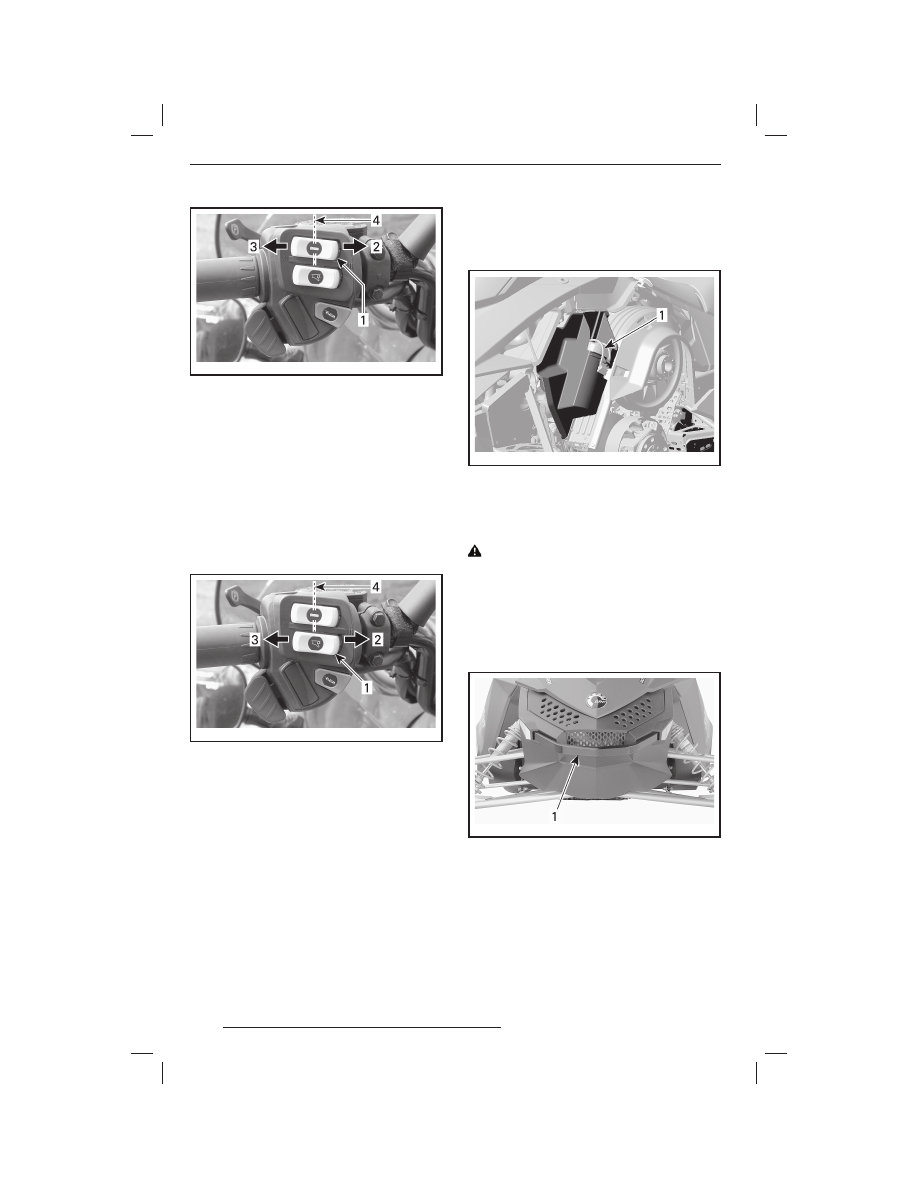

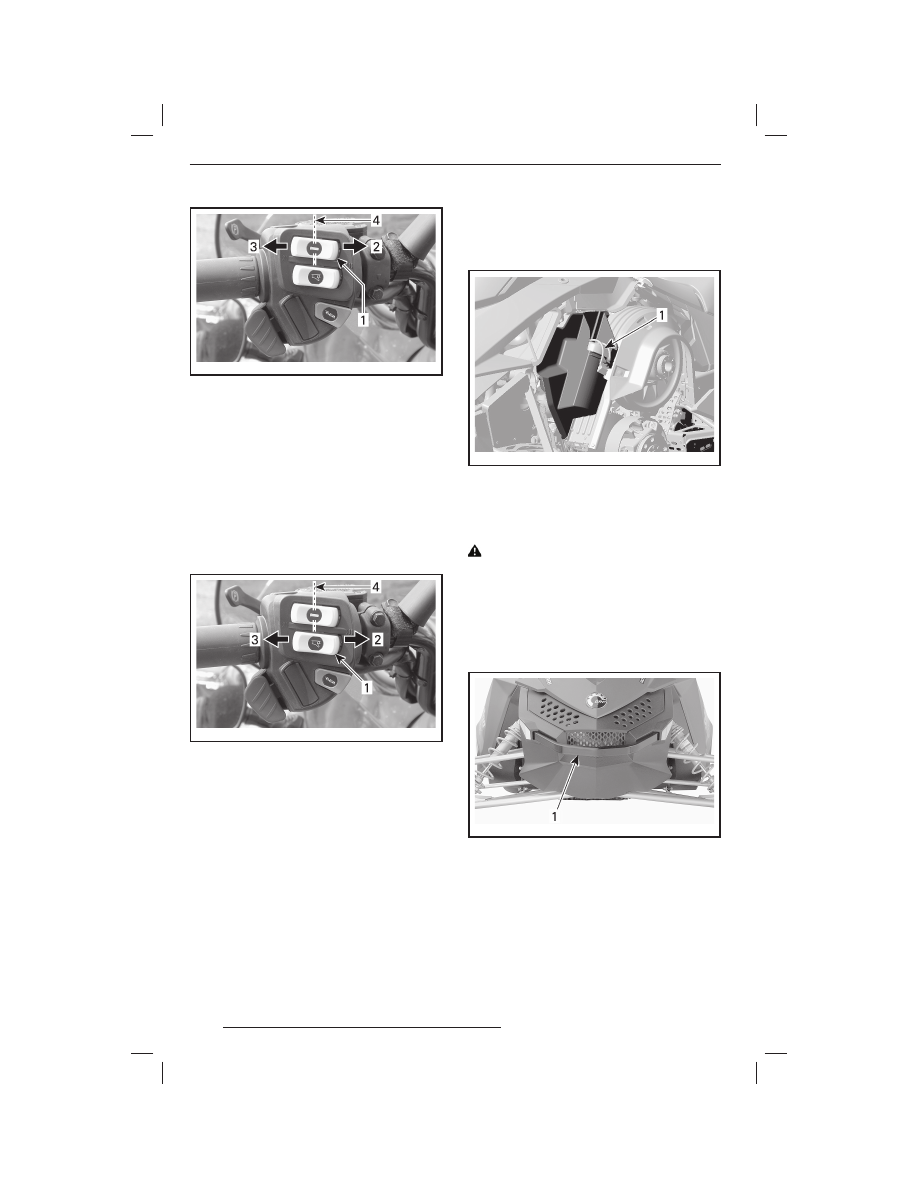

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее
4. OFF (выкл.)

Выключатель обогрева рычага

дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев функционирует
только, когда частота вращения коленчато-
го вала выше 2000 об/мин.
Выберите степень обогрева рычага, обеспе-
чивающую комфортную температуру для
большого пальца Вашей руки.

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее
4. OFF (выкл.)

8) Комплект возимых инстру-

ментов

Снегоход укомплектован инструментами, не-
обходимыми для выполнения основных опе-
раций технического обслуживания.
Футляр с инструментами закреплён на за-
щитном кожухе шкива вариатора.

Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Комплект инструментов

9) Рукоятка/бампер

Используется для подъёма снегохода вручную.

ОСТОРОЖНО Практикуйте пра-

вильную техник у по дъёма, ис-

пользуйте преимущественно силу

ног. Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночк у. Пользуйтесь подъ-

ёмными устройствами и приспо-

соблениями или позовите кого-

нибудь на помощь.

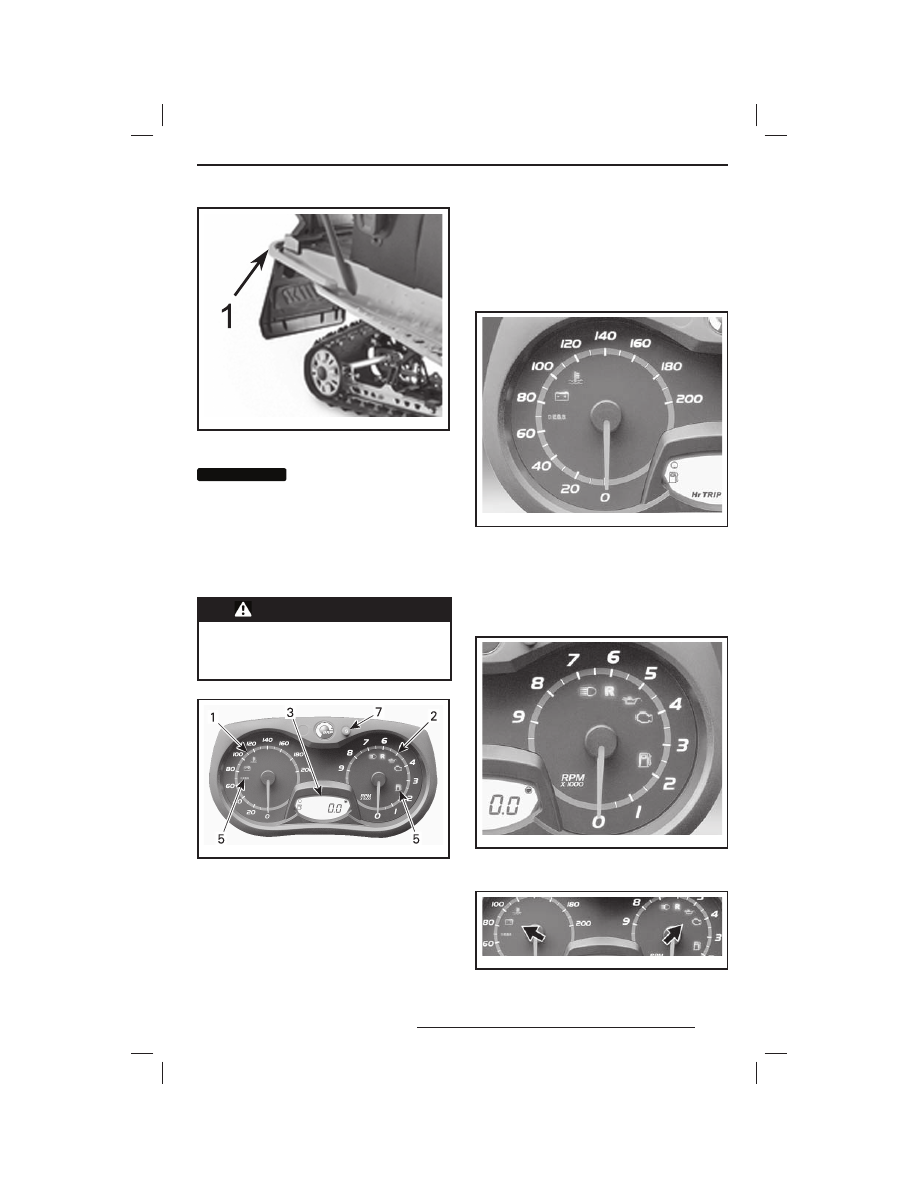

mmo2 008 -003 -016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 010 -003 -009_a

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ВНИМАНИЕ

Запрещается исполь-

зовать лыжи для буксировки или

подъёма снегохода.

10) Информационный центр

ПРИМЕЧАНИЕ: Некоторые из указанных
функций могут отсутствовать на конкрет-
ных моделях или могут быть доступны в ка-
честве опции.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять уста-

новки режимов многофункцио-

нального центра во время дви-

жения снегохода.

mmo2 008 -003 -013_e

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1. Спидометр
2. Тахометр
3. Цифровой дисплей
5. Сигнальные лампы
7. Кнопка SET

ПРИМЕЧАНИЕ: Многофункциональный циф-
ровой дисплей настроен на заводе для по-
казаний в единицах измерения, принятых
в США и Великобритании, однако, его на-

стройку можно изменить для показаний еди-
ниц в Метрической системе мер. Для этого
следует обратиться к дилеру LYNX.

Спидометр

Отображает скорость движения снегохода
в милях или километрах в час (в зависимо-
сти от текущих настроек).

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Тахометр

Отображает частоту вращения коленчато-
го вала двигателя в об/мин. Для получения
фактического значения частоты вращения,
показания тахометра необходимо умножить
на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Сигнальные лампы

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
