Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Manual - part 8





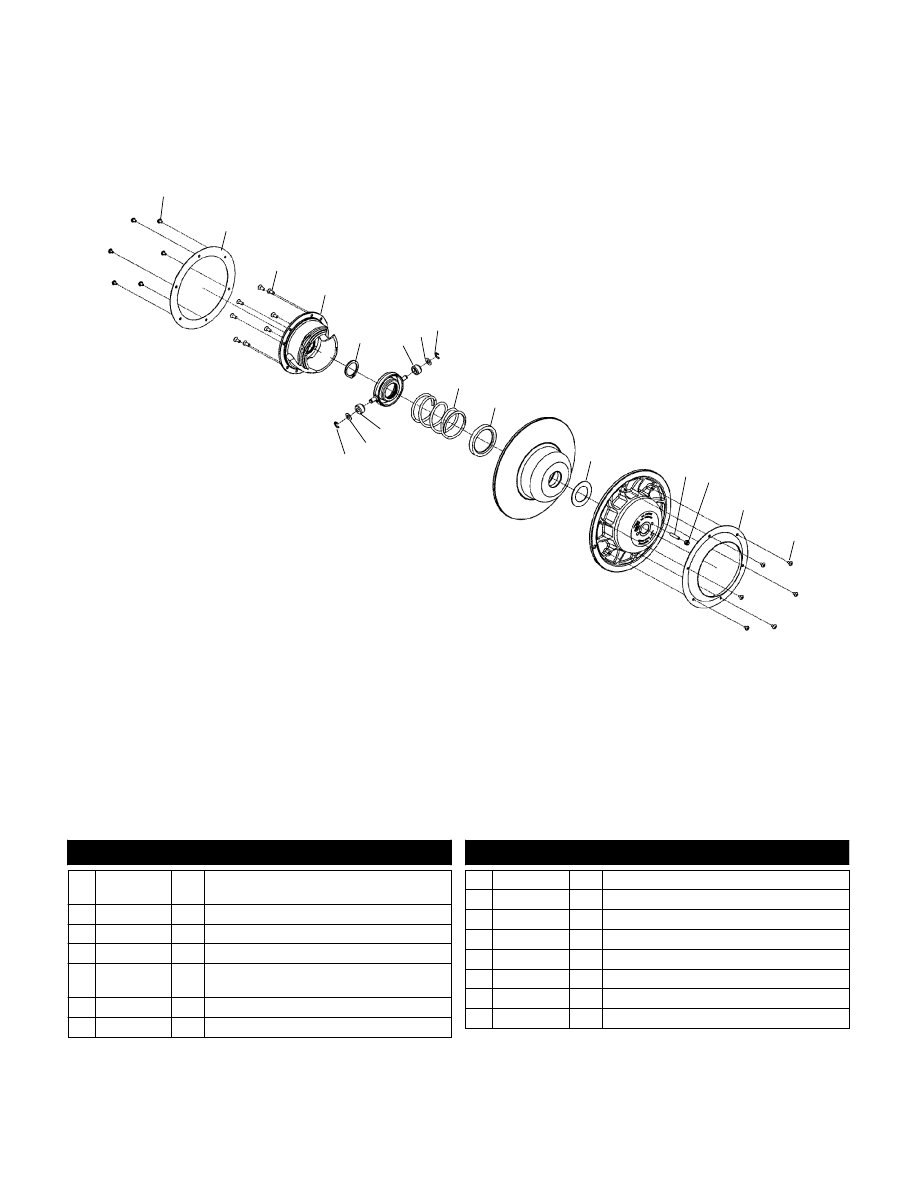

C2

DRIVEN CLUTCH

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

1

3

4

5

6

6

7

7

8

8

9

10

11

12 13

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1322321

1 Asm., Driven Clutch, 211

(Incl. 1,2,5-9,11-14)

1 7518023

12 Screw

2 5246216

1 Plate, Windage

3 3233996

8 Screw, Cap

4 5133773

5133772

1

1

Ramp, Driven, 62/42-.46 (700)

Ramp, Driven, 62/46-.46 (800)

5 7710522

1 Ring, Retaining

6 5434534

2 Roller

7 7556226

1 Washer, Thrust

8 7710523

2 Ring, Retaining

9 7042198

1 Spring, Driven Clutch, Black/Red

10 7556227

1 Washer, Thrust

11 3234033

1 Spacer

12 7518024

1 Screw

13 7542103

1 Nut, FLEXLOC

14 5246217

1 Plate, Windage

3/03

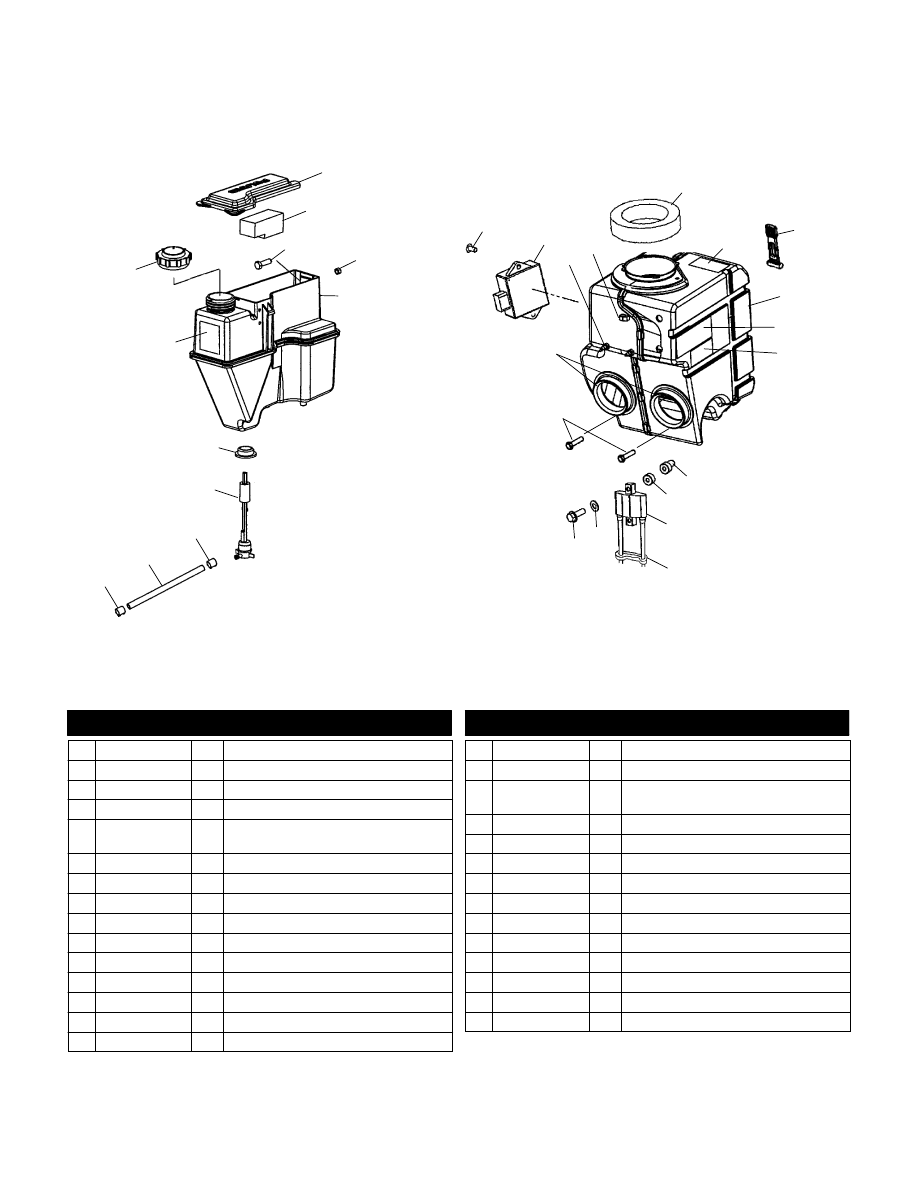

C3

OIL TANK / AIRBOX

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

10

14

13

12

23

8

11

15

29

26

3

5

7

27

24

25

24

E

2003 Polaris Sales Inc.

1

2

20

21

16

4

18

6

19

9

17

22

28

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434089

1 Cover, Tool Box

2 5812209

1 Foam, Tool Box

3 7512297

1 Screw

4 7542122

1 Nut, Nylok

5 1253539

1261127

1

1

Asm., Oil Tank (Incl. 1,26)

Tank, Oil

6 7512095

2 Screw

7 --------------

1 Kit, CDI (See Magneto Pg. D5, Ref. 21)

8 7052127

2 Fitting

9 7670102

1 Clip, Silencer

10 5811983

1 Foam, Air Box, Chimney

11 7075351

1 Decal, Caution, Air Box

12 5433150

1 Strap, Air Box, Top

13 1253501

1 Asm., Air Silencer (Incl. 23 & Decals)

14 7171037

1 Decal, Belt Removal

15 7073426

1 Decal, Greasing

16 7547103

2 Nut, Well

17 7555932

2 Washer, Nylon

18 --------------

1 Coil, Ignition

(See Magneto Pg. D5, Ref. 18)

19 7080471

1 Clip, Ignition Cable

20 7552604

2 Washer

21 7517610

2 Screw

22 7511862

2 Screw

23 5412157

2 Boot, Carburetor

24 7080307

2 Clamp, Hose

25 8450003-1525

AR Hose

26 4010660

1 Fitting, Oil Sender

27 7052305

1 Grommet, Oil Sender

28 7079003

1 Decal, Oil

29 1240094

1 Cap, Oil

3/03

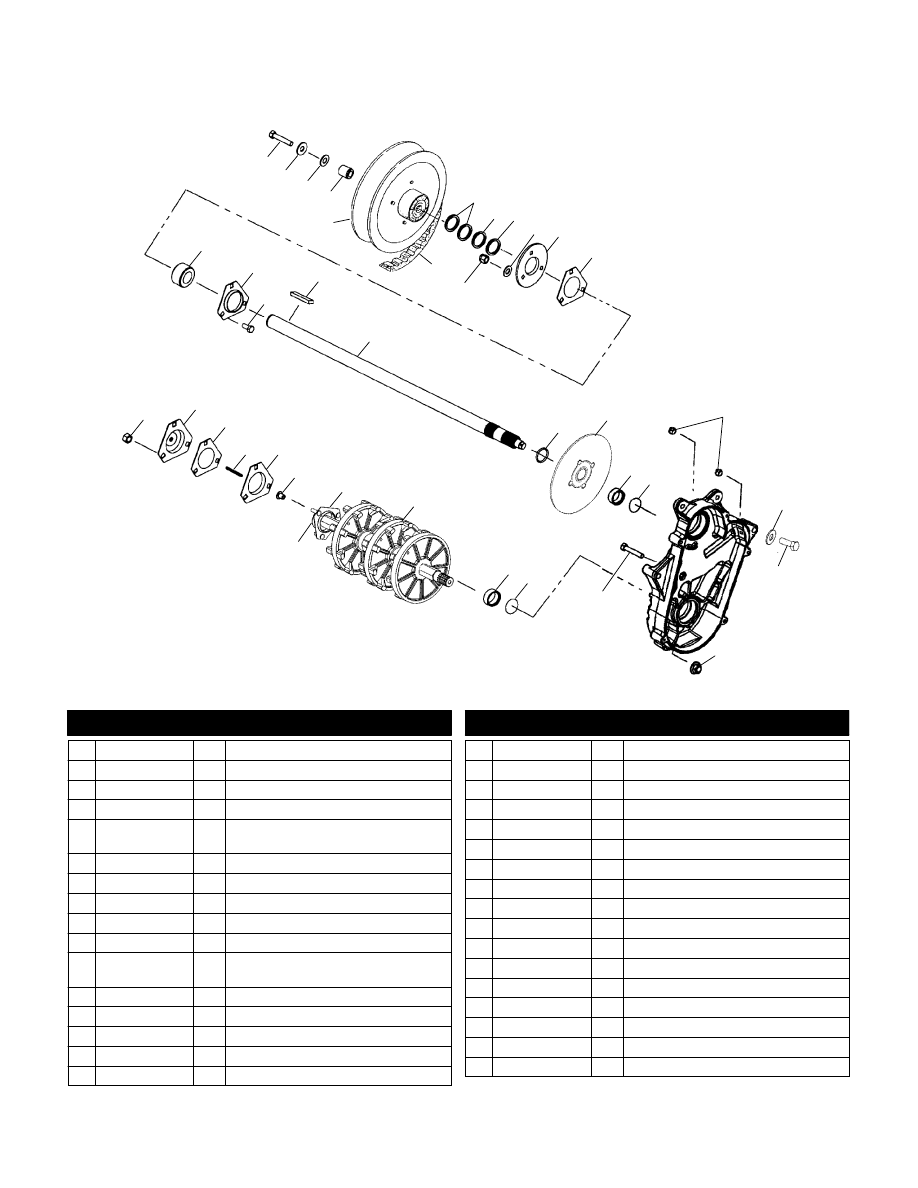

C4

DRIVE TRAIN

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3 4

5

6

9

16

11

14

15

10

13

18

19

20

21

22

29

27

30

31

32

33

23

12

17

28

8

26

23

13

22

21

7

14

E

2003 Polaris Sales Inc.

25

24

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515369

1 Screw

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020913

1 Spacer

5 --------------

1 Asm., Driven Clutch, 211

(See Driven Clutch Pg. C2 for Details)

6 3211080

1 Belt, Drive

7 7555917

1 Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7558402

3 Washer, Flat

11 5241359

7080561

1

1

Flangette w/Grease Fitting

Fitting, Lubrication

12 5811095

1 Gasket, Jackshaft

13 7542324

6 Nut, Nylok

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721116

1 Key

18 1332283

1 Asm., Jackshaft (Incl. 14,19)

19 7710422

1 Ring, Retaining

20 2202493

1 Kit, Brake Disc

21 5020588

2 Sleeve, Seal

22 5410613

2 O-Ring

23 7542423

3 Nut

24 7558403

1 Washer

25 7518002

1 Screw

26 7515428

2 Bolt, Carriage

27 1590347

1 Asm., Drive Shaft (Incl. 28,29)

28 1012945

1 Asm., Flangette w/Screws

29 3280019

1 Bushing, Speedometer, Metal

30 5243529

1 Flangette

31 3280017

1 Key, Speedometer, Square

32 5830012

1 Gasket, Drive Adaptor

33 3280116

1 Adaptor w/Zerk, Drive

8/03

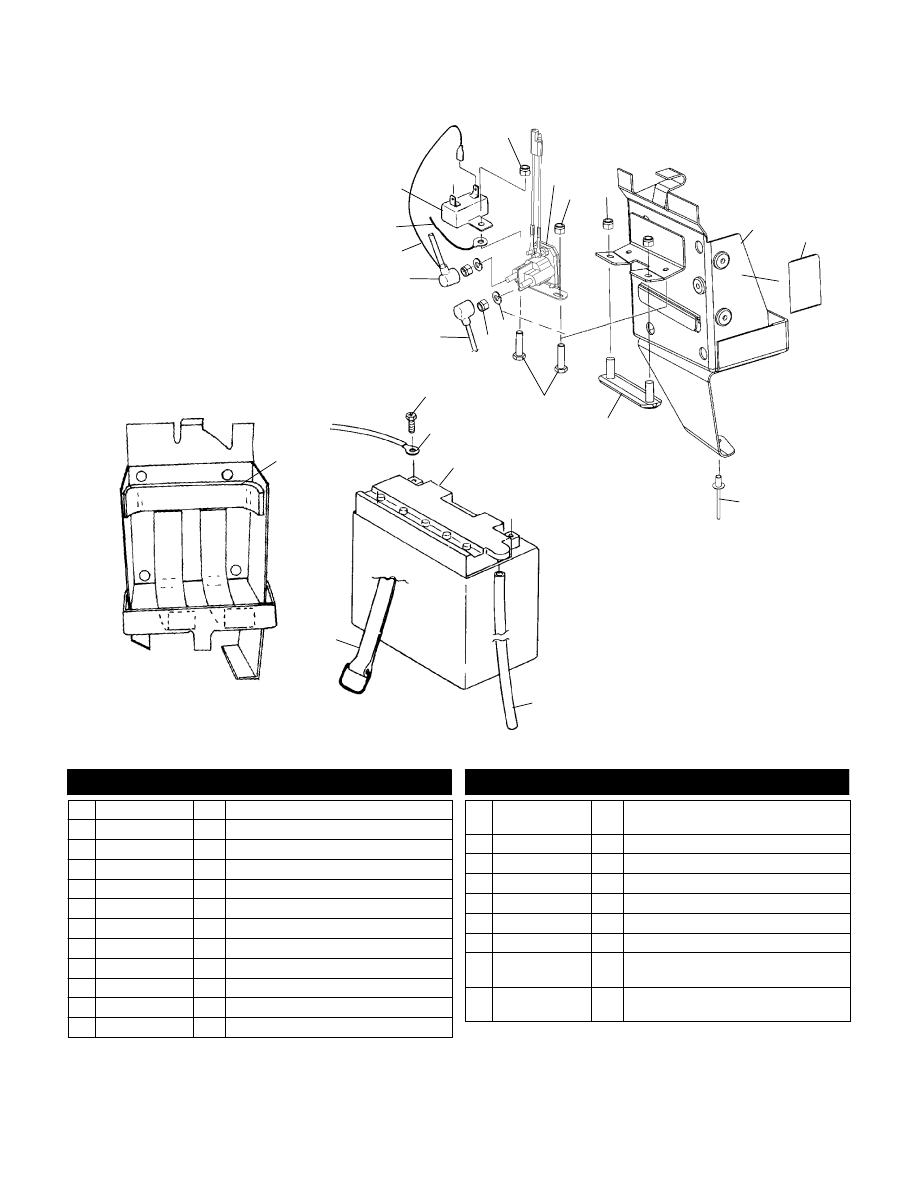

C5

BATTERY BOX

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3

9

4

5

6

13

20

21

8

15

11

10

17

19

12

18

7

14

E

2003 Polaris Sales Inc.

12

16

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5810290

3 Pad, Battery

2 2450020

1 Strap, Battery Hold-Down

3 5432077

AR Tube, Vent

4 4140006

1 Battery

5 4010114

1 Cable, Battery

6 2200361

1 Kit, Battery Bolt

7 4010107

1 Cable, Solenoid/Starter

8 5410346

2 Insulator, Cable

9 2460393

1 Cable, Battery/Solenoid

10 4010108

1 Wire, Jumper, Solenoid/Battery

11 2434008

1 Breaker, Circuit

12 7541925

2 Nut, Nylok

13 --------------

1 Switch, Magnetic

(See Starting Motor Pg. D7, Ref. 17)

14 7542122

2 Nut, Nylok

15 1013679-067

1 Box, Battery

16 5810129

1 Foil, Tape

17 7621467

1 Rivet

18 1013385

1 Plate, Stud

19 7511930

2 Bolt

20 --------------

2 Washer, Spring

(See Starting Motor Pg. D7, Ref. 2)

21 --------------

2 Nut

(See Starting Motor Pg. D7, Ref. 1)

8/03
