Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Manual - part 5





B4

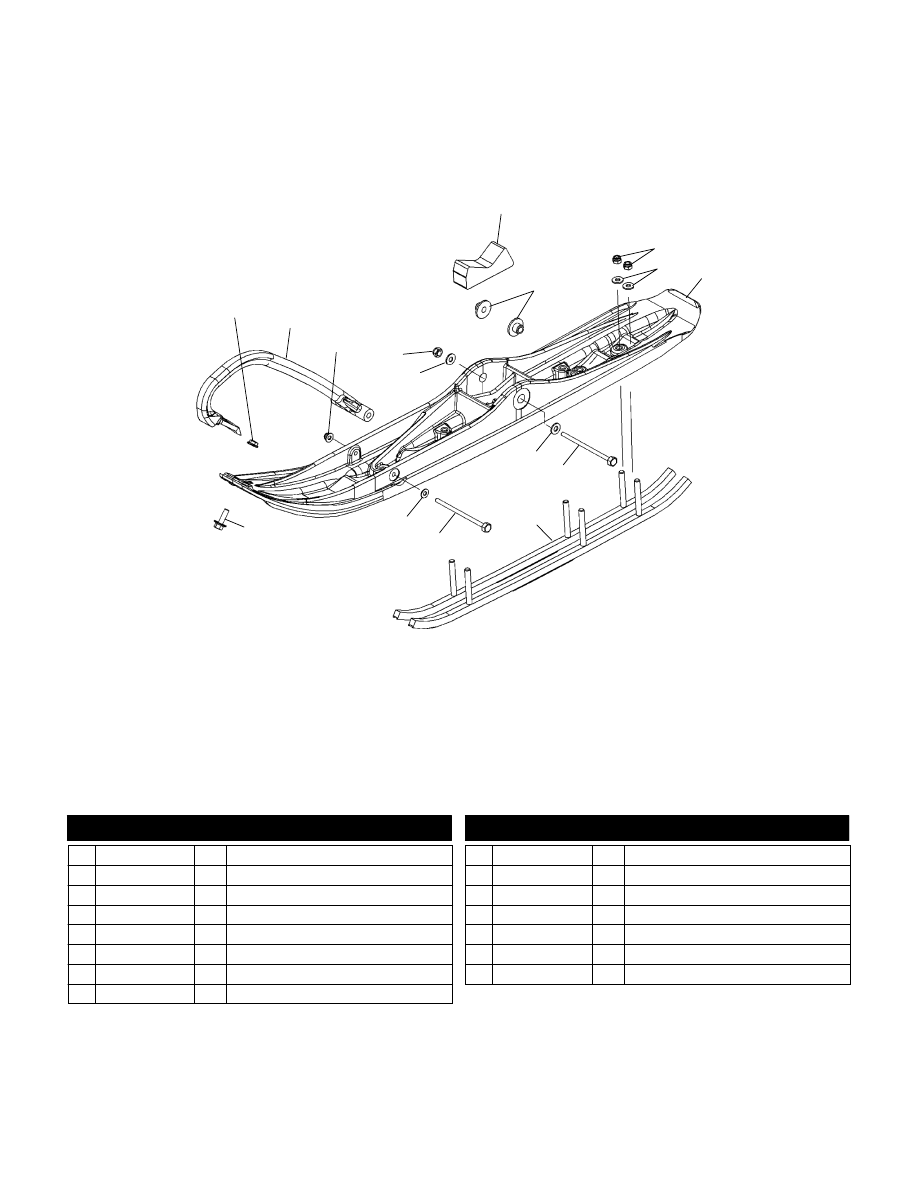

SKI (800)

800 CLASSIC F/O S04ND8CS and 800 CLASSIC STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

E

2003 Polaris Sales Inc.

1

3

14

2

13

7

6

8

9

10

11

12

15

5

5

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7542321

2 Nut, Flange

2 5434618-385

2 Toe

3 7542122

2 Nut, Nylok

4 7542439

2 Nut Nylok

5 7556130

4 Washer

6 5412018

2 Stop, Ski, Rubber

7 5132637

4 Bushing, Plastic Ski

8 7542324

12 Nut, Nylok

9 7555843

12 Washer, Flat

10 1821451-070

1 Asm., Ski, Dual

11 7517968

2 Screw

12 2874851

1 Kit, Skag

13 7518047

2 Bolt

14 7558301

2 Washer, Flat

15 7518070

2 Screw

8/03

B5

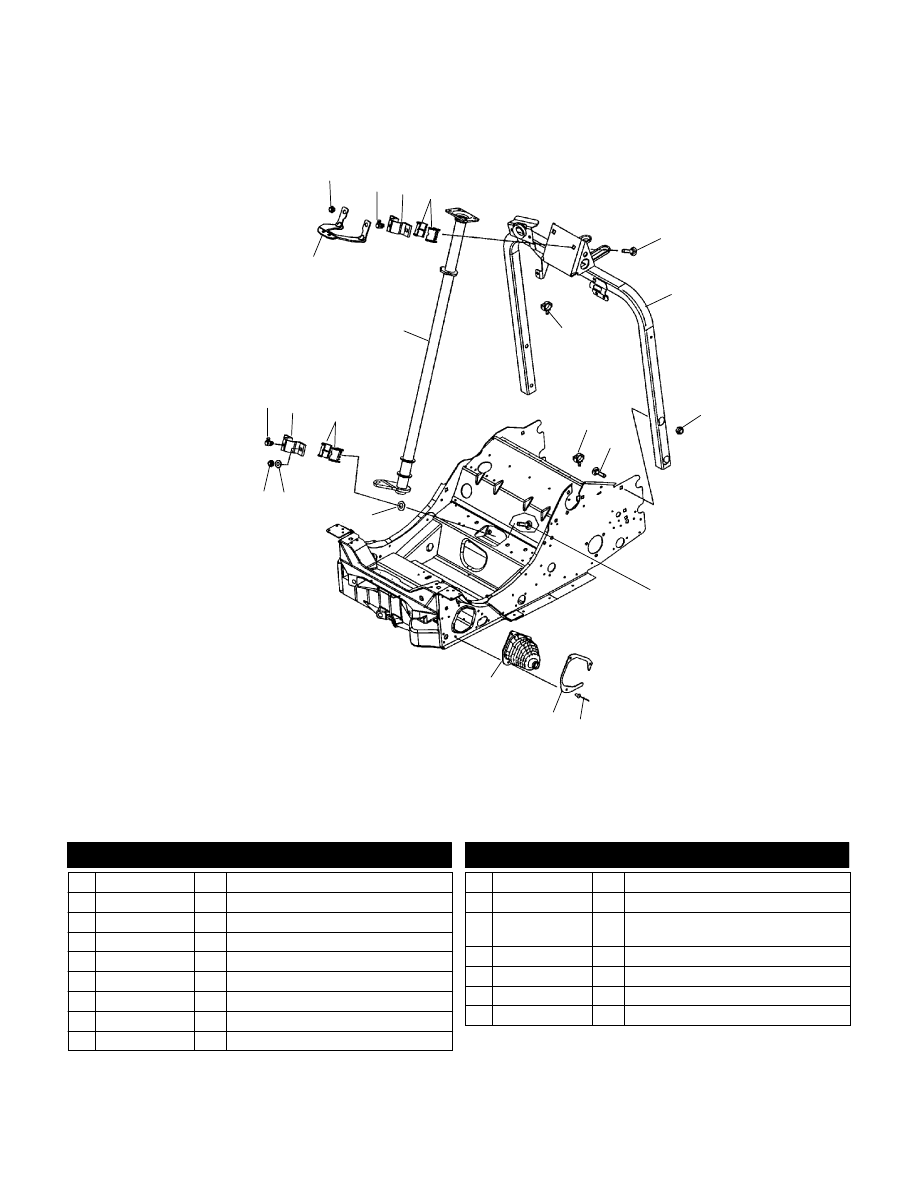

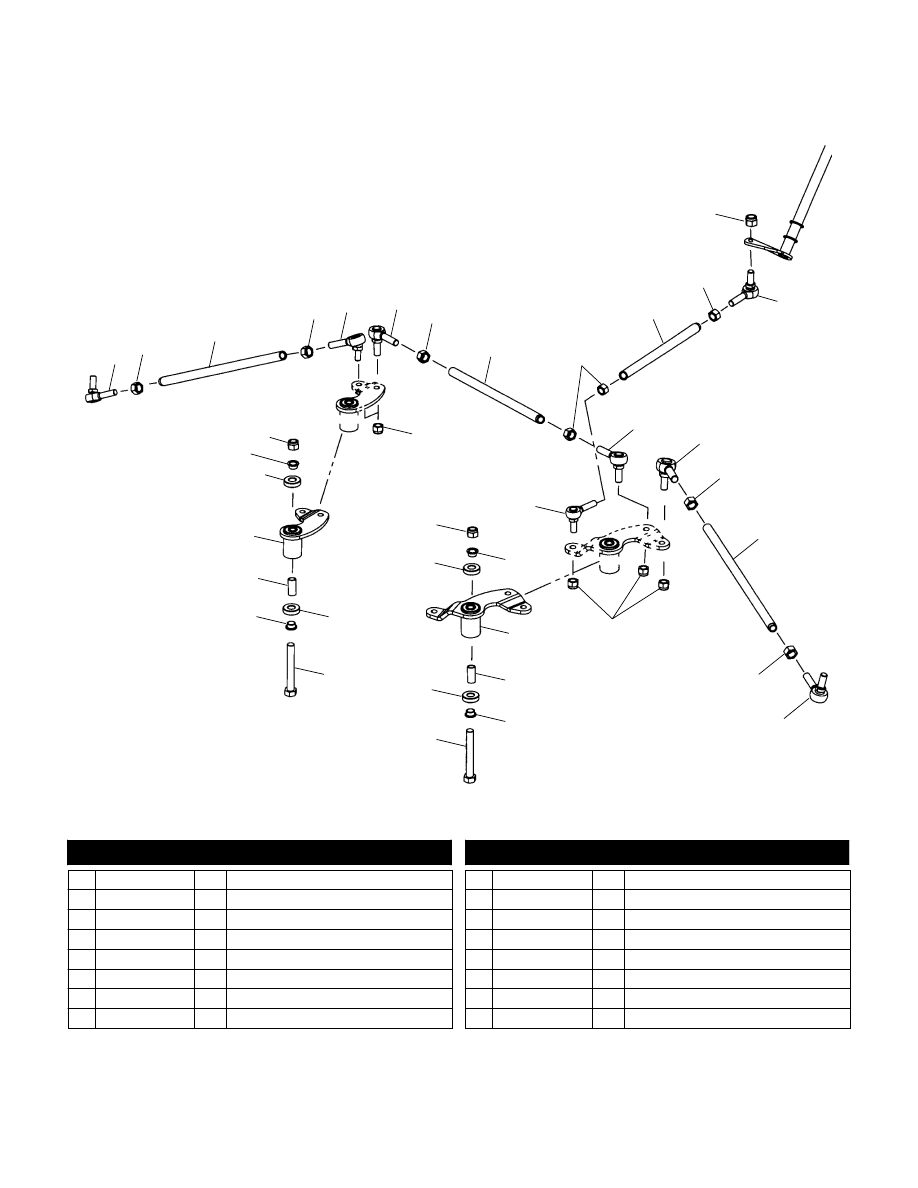

STEERING

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

12

10

6

1

14

5

8

9

11

7

16

13

3

4

3

4

7

5

1

2

2

E

2003 Polaris Sales Inc.

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542324

4 Nut, Nylok

2 7080510

2 Fitting, Zerk

3 5133648

2 Bracket, Steering Post

4 5432785

4 Bushing, Steering Post

5 7517579

4 Bolt, Carriage

6 1013804-067

1 Hoop, Steering

7 4020139

4 Clip, Rosebud

8 7512377

4 Bolt, Carriage

9 7542343

4 Nut

10 7621433

6 Rivet

11 5244470

2 Plate, Tie Rod Boot

12 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

13 7547030

2 Palnut

14 7558402

2 Washer, Flat

15 1820965-067

1 Post, Steering

16 5245354

1 Bracket, Console, Front Neck

5/03

B6

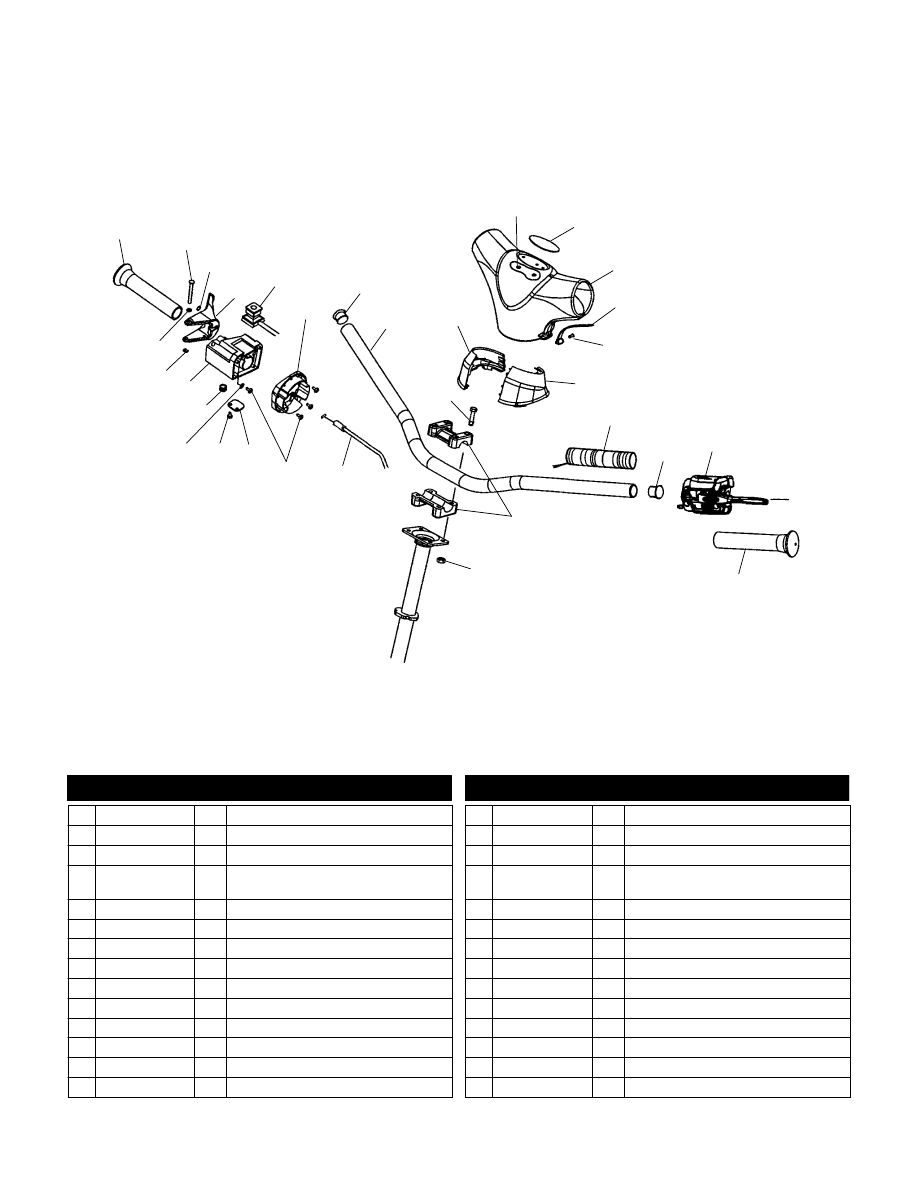

HANDLEBAR

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

2

3

4

26

1

1

7

7

6

8

9

10

11

12

13

14

15

16

18

19

20

17

22

23

27

25

24

5

28

22

E

2003 Polaris Sales Inc.

21

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5432634

2 Grip, Handlebar

2 7661624

1 Pin, Retaining

3 7710503

1 Ring, Retaining

4 5432970

2010171

1

1

Lever, Throttle

Asm., Lever w/Heater, HI/LO

5 4110106

1 Switch, Auxiliary Shut-Off, Closed

6 5433345

1 Adaptor, Block, Throttle

7 5431096

2 Plug, Overflow

8 5243355-067

1 Handlebar

9 7517238

4 Screw

10 5434488

1 Collar, Console, RH

11 7670106

2 Nut, Push-On

12 5434179

1 Emblem, Star

13 5433159-070

1 Cover, Handlebar

14 5433160-070

2 Slide, Handlebar Cover

15 4010287

2 Clip, Dart

16 5434487

1 Collar, Console, LH

17 2460677

2 Heater, Grip, Lo/Med/Hi

18 --------------

1 Asm., Control, LH

(See Brake Pg. B8 Ref. 12)

19 5630187-067

2 Block, Handlebar

20 7542122

4 Nut, Nylok

21 7081051

1 Cable, Throttle

22 7511848

8 Screw

23 5432261

1 Holder, Wire

24 7555727

1 Washer

25 7512465

1 Screw, Set

26 5431592

1 Block, Throttle/Brake

27 7710401

1 Ring, Retaining

28 7555730

2 Washer

8/03

B7

STEERING

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

9

2

8

4

5

3

1

14

11

15

12

13

16

7

1

2

2

2

9

9

9

4

4

5

10

3

13

15

15

11

11

11

14

15

9

6

6

10

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061057

2 Rod End, RH

2 7542401

4 Nut

3 5333949

2 Tie Rod

4 7542424

4 Nut, LH

5 7061055

2 Rod End, LH

6 7061076

2 Rod End, RH

7 5333772

1 Rod, Steering Rack

8 5333773-067

1 Rod, Draglink

9 7542439

8 Nut, Nylok

10 7061075

2 Rod End, LH

11 5132106

4 Bushing, Reducer

12 1820957

1 Asm., Pitman Arm (Incl. 11,13,15)

13 5133423

2 Tube, Spacer

14 7512435

2 Screw

15 3514320

4 Bearing, Ball

16 1820959

1 Asm., Idler Arm (Incl. 11,13,15)

3/02
