Snowmobile Polaris 700 CLASSIC, 800 CLASSIC (2004 year). Manual - part 2





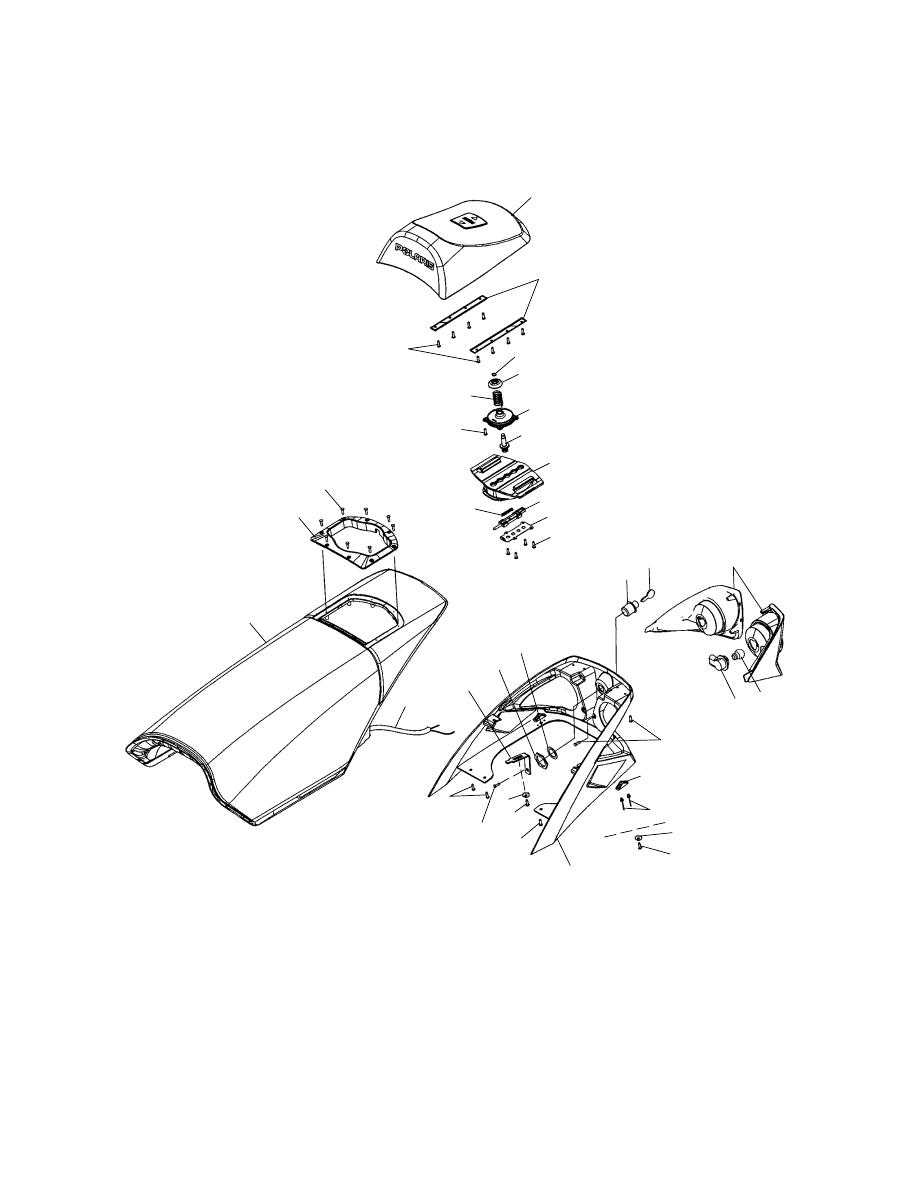

A6

SEAT, ADJUSTABLE

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

3

4

5

6

7

8

9

10

10

10

10

10

11

12

13

14

15

16

17

20

24

25

26

23

27

28

29

30

31

21

21

21

22

E

2003 Polaris Sales Inc.

18

19

A7

SEAT, ADJUSTABLE

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434819-070

1 Asm., Seat Bucket

2 5247123

2 Plate, Adjustable Seat

3 7710429

1 Ring, Retaining

4 5434822

1 Cap, Plunger, Seat Bucket

5 5133975

1 Plunger, Seat Bucket

6 5434821

1 Base, Plunger

7 5434816

1 Cover, Trunk

8 5434814

1 Latch, Trunk

9 5247107

1 Lock, Bracket

10 7512026

23 Screw

11 7081121

1 Lock, Adjustable Seat (Incl. 12)

12 4010904

1 Key, Adjustable Seat NOTE: When

ordering Key PN 4010904 be sure to

specify dash number as found on Key

or Lock Bezel (-03 through -07)

13 2410395

2410396

1

1

Asm., Taillight, LH

Asm., Taillight, RH

14 4010764

2 Bulb, Taillight

15 4010767

2 Socket, Bulb

16 5631194

2 Nut, Seat

17 7621319

4 Rivet

18 7555828

2 Washer, Belleville

19 7517219

2 Screw

20 5434813-070

1 Trunk, Bottom, Black

21 7518238

16 Screw

22 7555792

1 Washer

23 7081162

1 Screw

24 7081161

1 Washer

25 7081160

1 Nut

26 5247221

1 Bracket, Pushlock

27 2461126

1 Harness, Taillight

28 2683170

2683334

2683266

2683360

1

1

1

1

Asm., Seat, Adjustable (Blue)

Asm., Seat Cover, Adjustable Seat

(Blue)

Asm., Seat, Adjustable, Solar Red

Asm., Seat Cover, Adjustable Seat

(Solar Red)

29 5434812

1 Flange, Trunk

30 7042232

1 Spring, Compression, Lock

31 7042199

1 Spring, Compression, Plunger

8/03

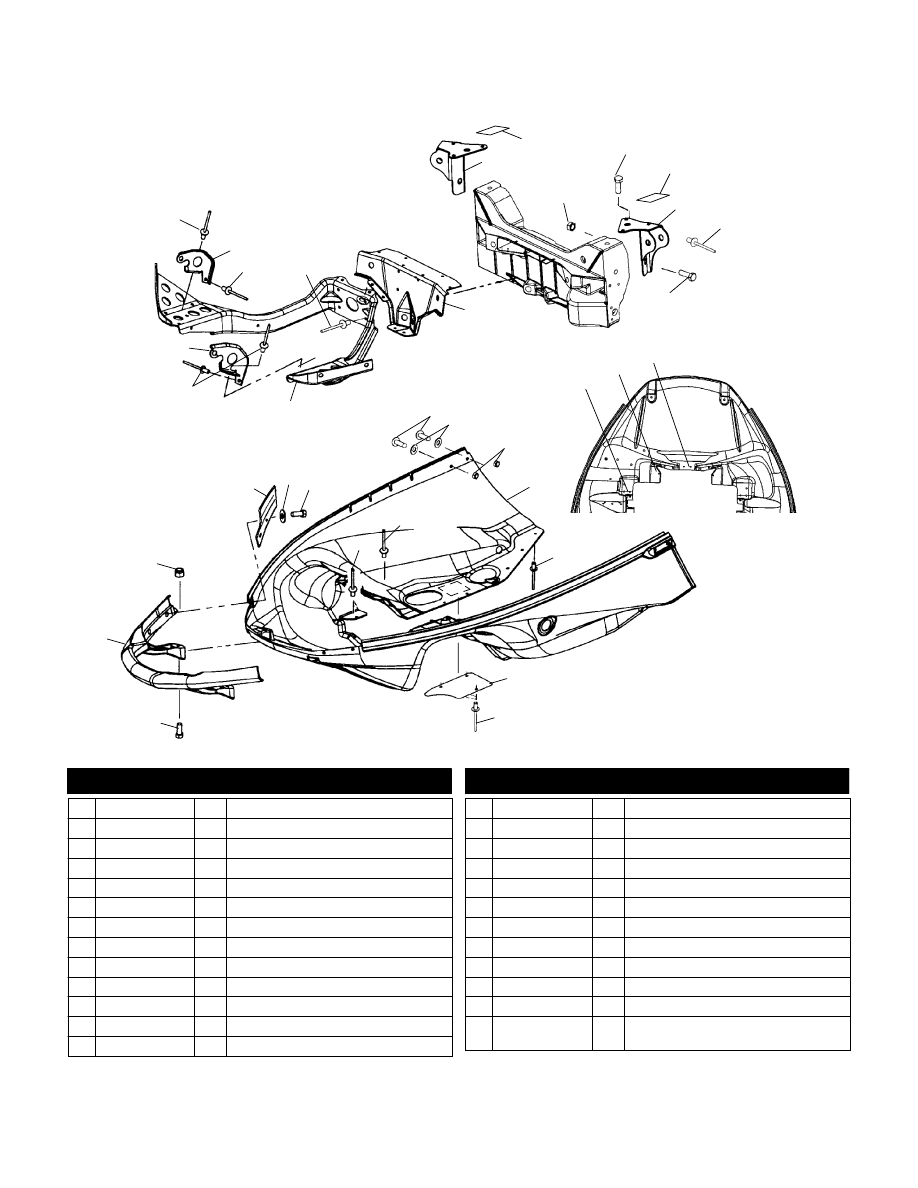

A8

NOSEPAN

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

1

2

12

11

19

8

16

24

15

23

13

8

14

22

21

20

7

3

6

5

6

18

17

17

25

1

9

10

4

4

8

1

1

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661637

12 Rivet

2 5243992-067

1 Hinge, Pivot, Lower, RH

3 5243978

1 Mount, Shock, Upper, RH

4 5810947

1 Foam, Seal

5 7547180

4 Nut, Flange

6 7517935

4 Screw

7 5243977

1 Mount, Shock, Upper, LH

8 7621467

21 Rivet

9 7621431

2 Rivet

10 7661136

6 Rivet

11 5244049-067

1 Bracket, Radius Rod Support

12 5244050

1 Brace, Pan, Lower

13 5243991-067

1 Hinge, Pivot, Lower, LH

14 7542153

2 Nut, Nylok

15 5433518-070

1 Bumper, Front (Black)

16 7512163

2 Bolt

17 7621472

3 Rivet

18 5245853

1 Shield, Heat

19 5434343-070

1 Nosepan, Black

20 7542122

4 Nut, Nylok

21 7555827

4 Washer

22 7515166

4 Screw

23 7517312

4 Screw

24 7552801

4 Washer, Spring Lock

25 5244888

5244889

1

1

Guide, Hood, LH

Guide, Hood, RH

5/02

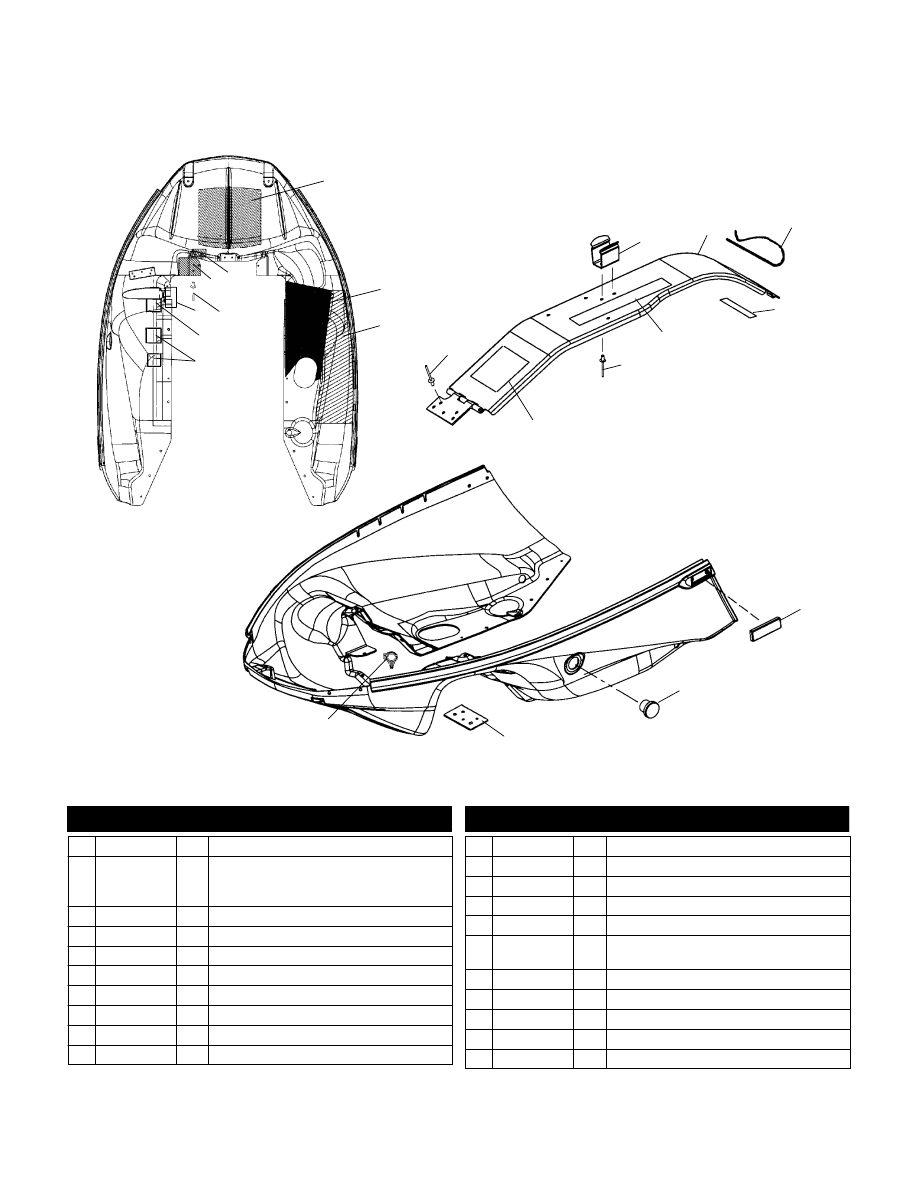

A9

NOSEPAN

700 CLASSIC F/O S04ND7CS and 700 CLASSIC STOCK A S04ND7CSA and 800 CLASSIC F/O S04ND8CS and 800 CLASSIC

STOCK A S04ND8CSA and 800 CLASSIC STOCK B S04ND8CSB

9

5

8

10

11

15

12

13

14

17

18

19

3 4

2

1

16

20

21

7

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7670130

3 Clip, Speed, U-Type

2 7080963

7621462

7621334

2

1

1

Retainer, J-Clip

Rivet

Rivet

3 5811948

1 Foil

4 7621462

1 Rivet

5 5812020

1 Tape, Foil

6 5810949

1 Foil

7 5812036

1 Foil, Nosepan

8 5812019

1 Tape, Foil

9 5812018

1 Tape, Foil

10 7621402

5 Rivet

11 5222769

1 Clip, Belt Retainer

12 1013069

1 Guard, Clutch

13 7080698

1 Pin, Clutch Cover

14 7075350

1 Decal, Engine and Clutch

15 7621429

2 Rivet

16 7170930

7170743

1

1

Decal, Troubleshooting, M-10

Decal, Troubleshooting, M-10 ACE

17 2670134

2 Reflector, Amber

18 5433926

1 Plug, Hole, Oblong

19 5211722

1 Plate, Backer

20 4020139

1 Clip, Rosebud

21 5812352

1 Pad, Clutch Guard

8/03
