Snowmobile Polaris 600 RMK F/O, 700 RMK F/O, 800 RMK F/O (2004 year). Manual - part 7





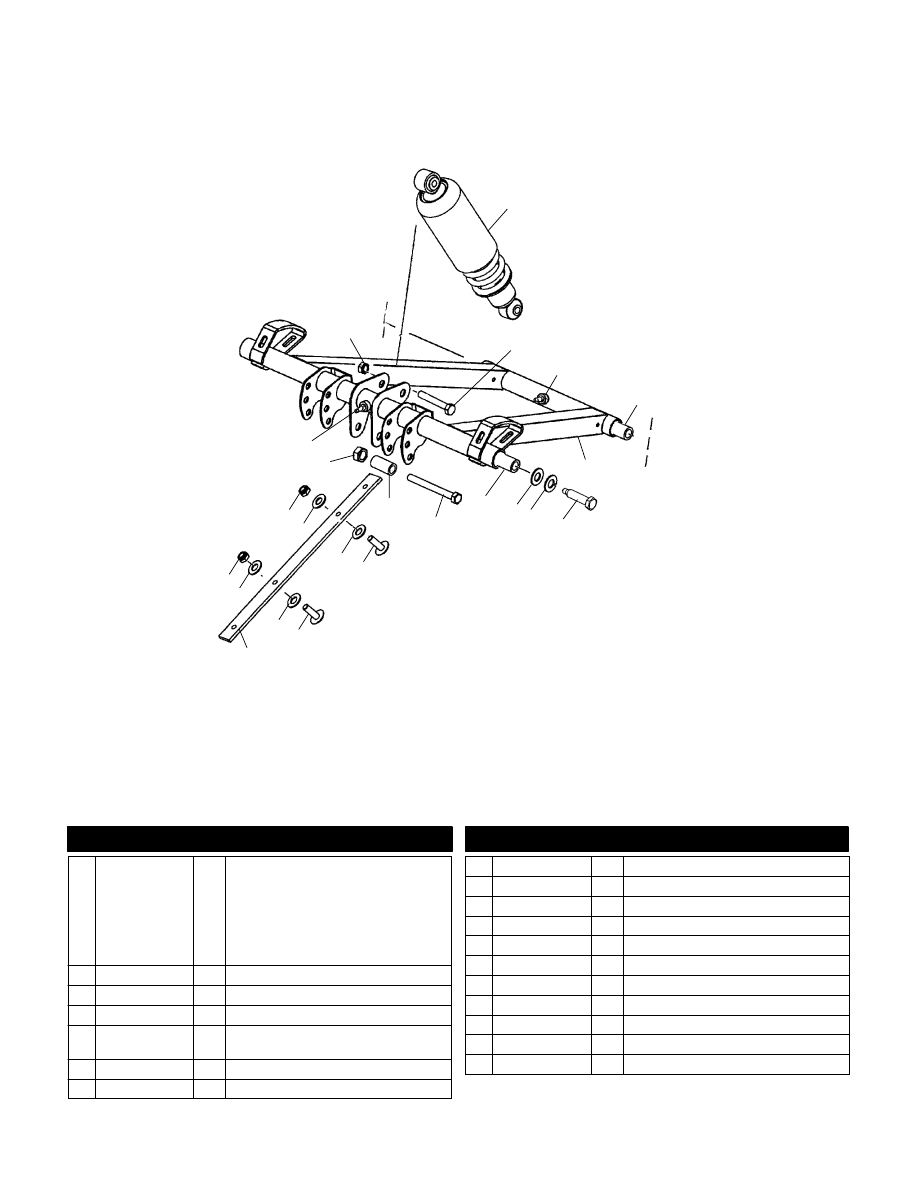

B11

FRONT TORQUE ARM

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

5

4

2

10

14

11

9

3

18

15

12

13

13

16

6

7

8

12

13

15

13

17

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7042144

7042085

5245067

5433503

7042050-067

5630580

1

1

1

1

1

1

Shock, Front Track

(See Shock, Front Track Pg. C10)

Shock, Front Track

Retainer, Spring

Shield, Spring

Spring, Compression

Retainer, Spring, Slotted

2 7512410

1 Screw

3 7080424

1 Fitting, Lubrication

4 5334026

1 Shaft

5 1541613-216

1541613-293

1

1

Arm, Torque, Front, Yellow

Arm, Torque, Front, Red

6 7517435

2 Screw

7 7552603

2 Washer, Spring Lock

8 7555893

2 Washer, Flat

9 5020908

1 Shaft

10 7512329

2 Bolt

11 5333522

2 Bushing

12 7517313

4 Screw

13 7556175

8 Washer, Flat

14 5812282

2 Strap, Limiter

15 7542344

4 Nut, Nylok

16 7542324

2 Nut, Nylok

17 7080510

1 Fitting, Zerk

18 7542411

2 Nut, FLEXLOC

3/03

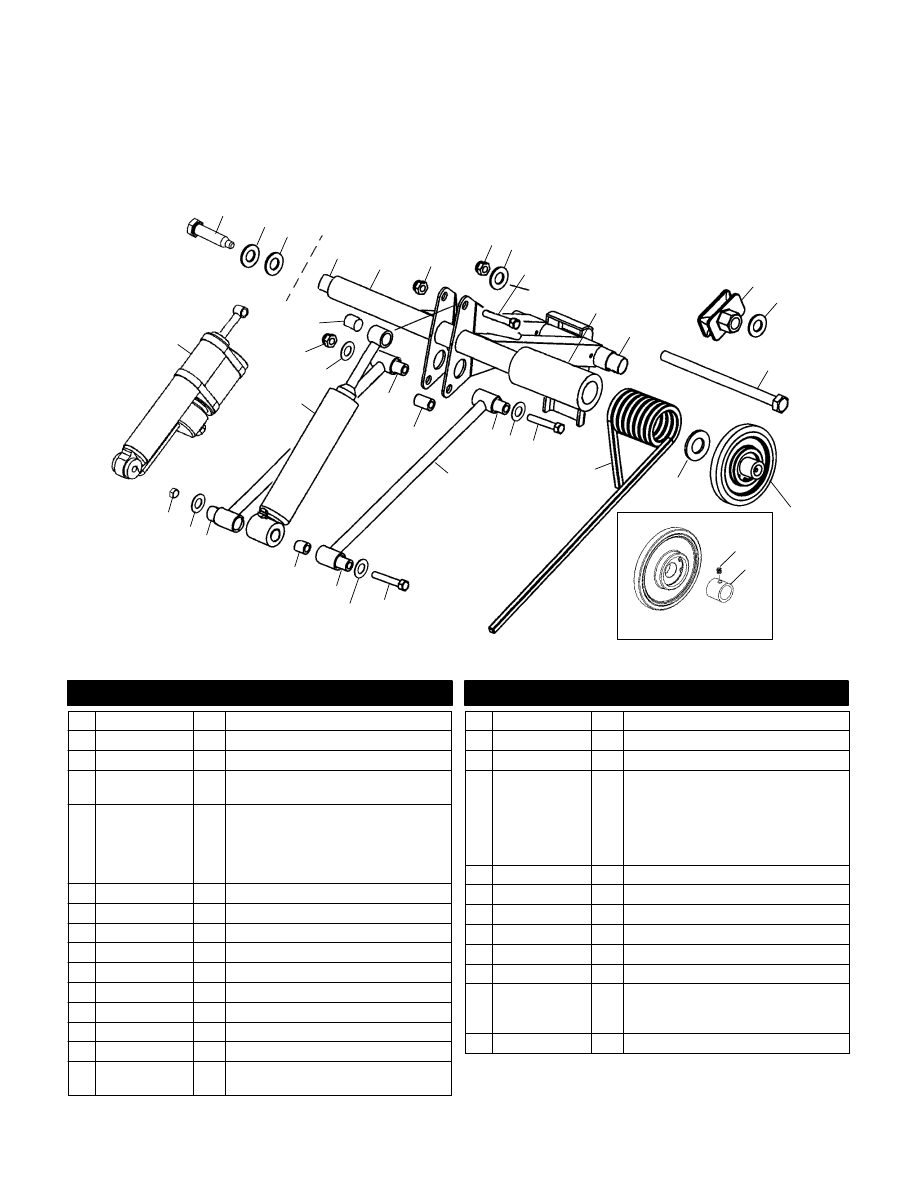

B12

REAR TORQUE ARM

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

11

8

7

12

13

19

18

15

26

14

5

9

2 3

10

1

23

22

27

4

20

20

24

21

21

21

21

25

24

6

27

22

6

6

26

E

2003 Polaris Sales Inc.

16

17

Vertical Escape Only

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517435

2 Screw

2 7552603

2 Washer, Spring Lock

3 7555893

2 Washer, Flat

4 5133165

5020908

1

1

Shaft

Shaft (Vertical Escape)

5 1541615-216

1541615-293

1541809-216

1541809-293

7080424

1

1

1

1

2

Arm, Torque, Rear, Yellow

Arm, Torque, Rear, Red

Arm, Torque, Rear Yellow (Vert. Esc.)

Arm, Torque, Rear I Red (Vert. Esc.)

Fitting, Lubrication

6 7542411

3 Nut, FLEXLOC

7 7547217

1 Nut, Nylok

8 7558402

1 Washer, Flat

9 7512410

1 Screw

10 5434337

1 Sleeve, Torsion Spring

11 5333997

1 Shaft

12 5432983

2 Roller, Spring, Adjustable, Square

13 7080394

2 Clip, Push-On

14 7517908

1 Screw

15 1541285

1590328

2

2

Asm., Wheel w/Collar, Carrier

Asm., Wheel Bogie, LWT (Vert. Esc.)

16 7512257

2 Screw (Vertical Escape)

17 5133483

2 Collar Bearing Lock (Vertical Escape)

18 7556301

2 Bushing

19 7042068-067

7042069-067

7042079-067

7042080-067

7042081-067

7042082-067

1

1

1

1

1

1

Spring, Torsion, LH, STD (.359/47)

Spring, Torsion, RH, STD (.359/47)

Spring, Torsion, LH, Opt. (.375/47)

Spring, Torsion, RH, Opt. (.375/47)

Spring, Torsion, LH, Opt. (.347/47)

Spring, Torsion, RH, Opt. (.347/47)

20 7515496

2 Bolt

21 7555795

4 Washer, Wave

22 5133101

2 Bushing

23 1541631-067

1 Rod, Shock

24 5132391

2 Bushing

25 5333905

1 Sleeve

26 7042145

7042058

1

1

Shock, Rear Track

(See Shock, Rear Track Pg. C11)

Shock, Rear Track

27 5010422

1 Bushing

3/03

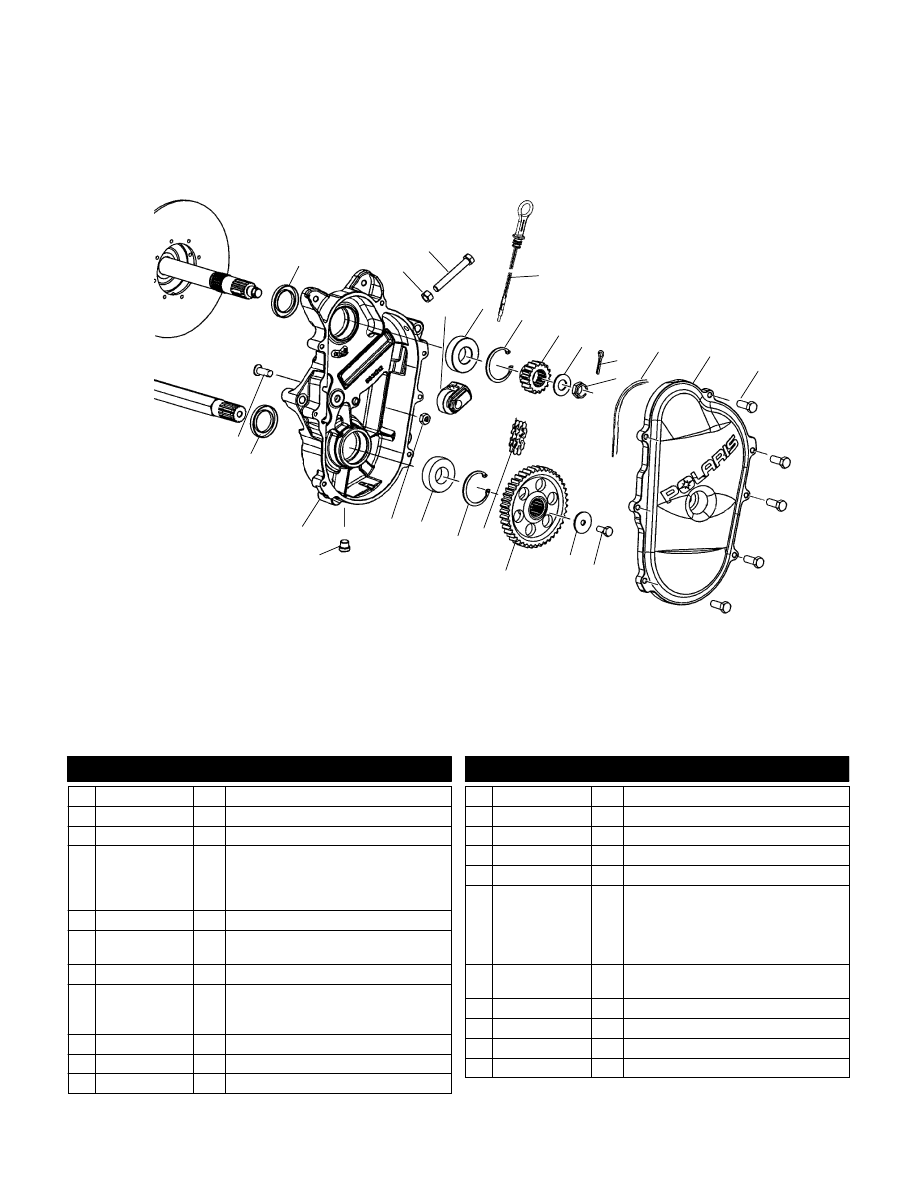

B13

CHAINCASE

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

3

2

5

7

8

4

9

11

10

12

13

14

15

16

18

17

6

21

1

7

5

22

20

19

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3610030

2 Seal, Oil

2 7542404

1 Nut

3 7515459

1 Screw

4 1332266

5630123

3553002

7558702

1

1

1

2

Asm., Tightener, Sliding

Wheel, Idler

Bearing, Chaincase Idler

Washer, Thrust

5 3514309

2 Bearing, Ball

6 1332143

5410675

1

2

Asm., Dipstick (Incl. O-Ring)

O-Ring

7 7718406

2 Ring, Retaining

8 3221095

3221097

1

1

Sprocket, 19T, 3/4W

(600)(700)(800-159)

Sprocket, 21T, 3/4W (800-144,151)

9 7571620

1 Washer, Spring

10 7661203

1 Pin, Cotter

11 7547202

1 Nut

12 5411497

1 Gasket, Chaincase, O-Ring

13 5631354

1 Cover, Chaincase

14 7512242

5 Screw

15 7517979

1 Screw

16 7571618

1 Washer, Spring

17 3222108

3222101

2900140

3221125

3221127

1

1

1

1

1

Sprocket, 39T (600)(700)(800/159)

Sprocket, 41T (800/144,151)

Kit, Sprocket, 41T (800)(144,151)

Sprocket, 41T, LWT (800)(Vert. Esc.)

Sprocket, 39T, LWT (800)(Vert. Esc.)

18 3221110

3221109

1

1

Chain, 72P, 3/4W (600)(700)(800/159)

Chain, 74P, 3/4W (800/144,151)

19 7542451

1 Nut, Nylok

20 7052115

1 Plug

21 5134085

1 Chaincase

22 7515477

1 Screw

3/03

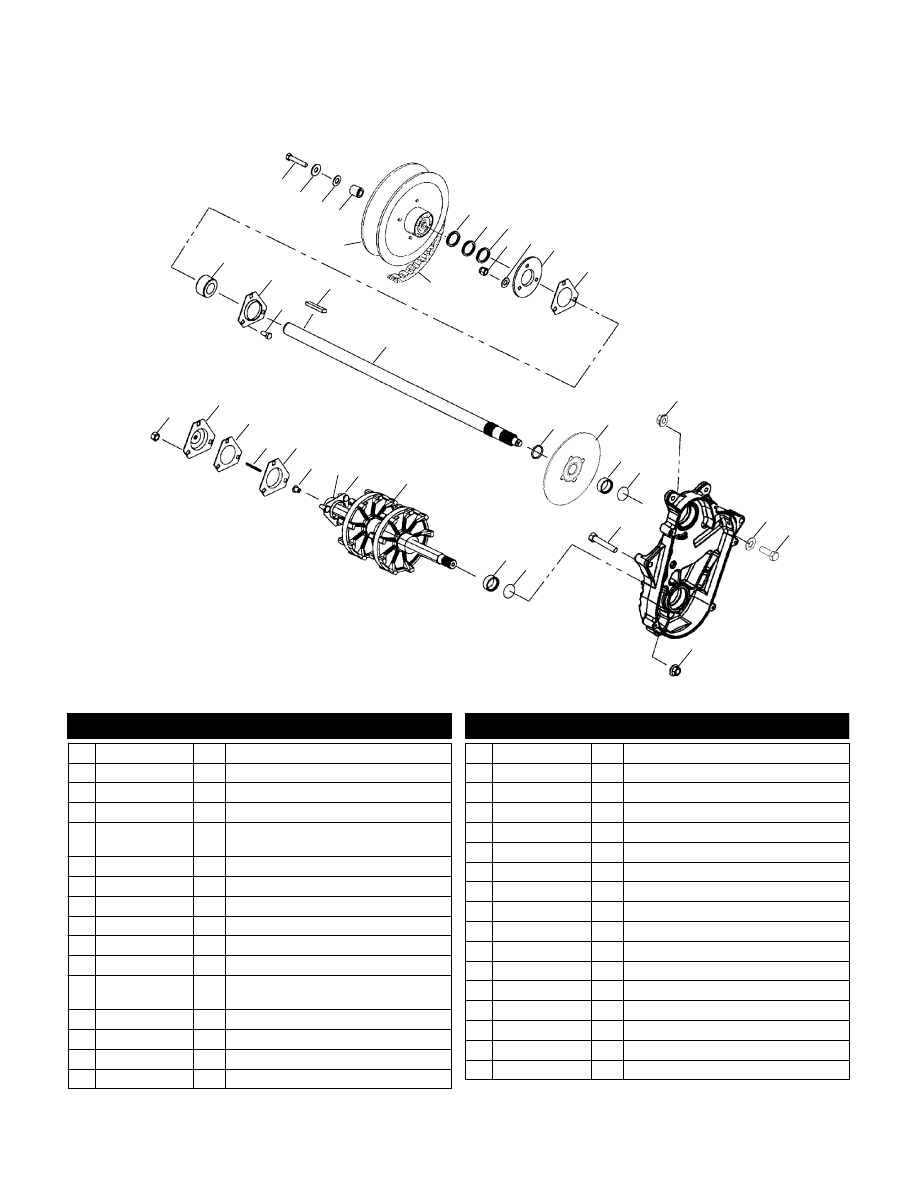

B14

DRIVE TRAIN

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

2

3 4

5

6

9

16

12

14

15

11

10

18

19

20

21 22

29

27

30

31

32

33

23

13

17

28

8

26

23

10

22

21

7

24

25

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515369

1 Screw

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020913

1 Spacer

5 --------------

1 Asm., Driven Clutch

(See Driven Clutch Pg. C4, Ref. 15)

6 3211080

1 Belt, Drive

7 7555917

1 Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7542324

6 Nut, Nylok

11 7558402

3 Washer, Flat

12 5241359

7080561

1

1

Flangette w/Grease Fitting

Fitting, Grease

13 5811095

1 Gasket, Jackshaft

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721128

1 Key

18 1332220

1 Asm., Jackshaft (Incl. 14,19)

19 7710422

1 Ring, Retaining

20 2202493

1 Kit, Disc, Brake

21 5020588

2 Sleeve, Seal

22 5410613

2 O-Ring

23 7542423

3 Nut, Flange

24 7558403

1 Washer

25 7518002

1 Screw

26 7515428

2 Bolt, Carriage

27 1590346

1 Asm., Drive Shaft (Incl. 28,29)

28 1012945

1 Asm., Flangette w/Screws

29 3280019

1 Bushing, Speedometer, Metal

30 5243529

1 Flangette, Offset, w/Hole

31 3280017

1 Key, Speedometer, Square

32 5830012

1 Gasket, Drive Adaptor

33 3280116

1 Adaptor w/Zerk, Drive

5/03
