Snowmobile Polaris 600 RMK F/O, 700 RMK F/O, 800 RMK F/O (2004 year). Manual - part 3

A9

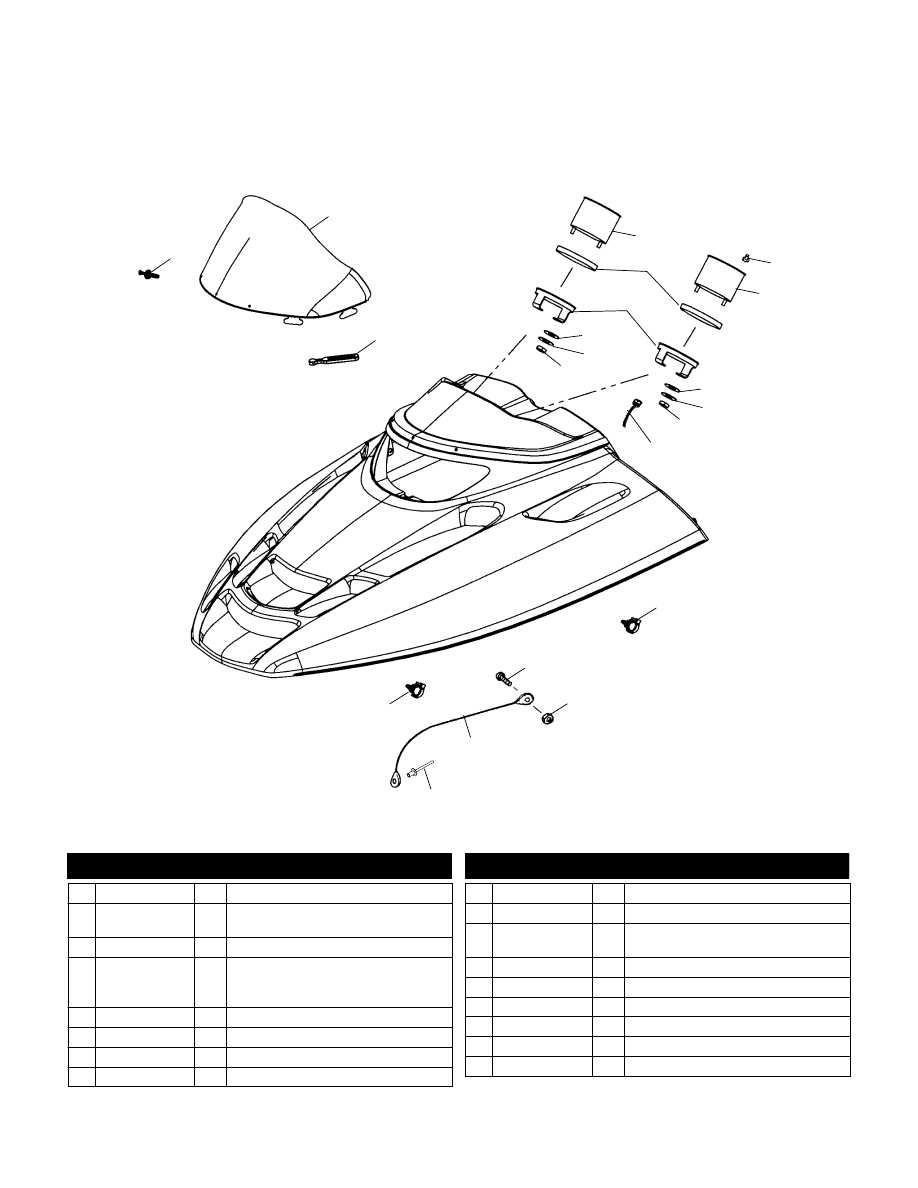

HOOD

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

1

2

3

4

5

6

7

8

9

10

11

7

8

9

16

17

14

15

13

12

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet

2 5434971

5434992

1

1

Windshield, 13 Inch, Flr, Smk/Gr (Red)

Windshield, 13 Inch, Flr, Smk/Gr (Ylw)

3 5410970

4 Retainer, Windshield

4 2874392

2874401

4030015

1

1

3

Kit, Tachometer (600)

Kit, Tachometer w/DET (700)(800)

Bulb, Replacement

5 3280209

2 Cushion, Rubber

6 3280210

2 Bracket, Speedometer/Tachometer

7 3280157

4 Washer, Flat

8 3280156

4 Washer, Split Lock

9 3280158

4 Nut

10 3280186

1 Knob, Trip Odometer

11 3280411

4030015

1

4

Asm., Speedometer

Bulb, Replacement

12 3280385

1 Cable, Speedometer

13 4010589

3 Clip, Plastic, Dart, Nylon

14 7512018

2 Screw

15 7541925

2 Nut, Nylok

16 7080521

2 Cable, Hood Retainer

17 7661637

2 Rivet

3/03

A10

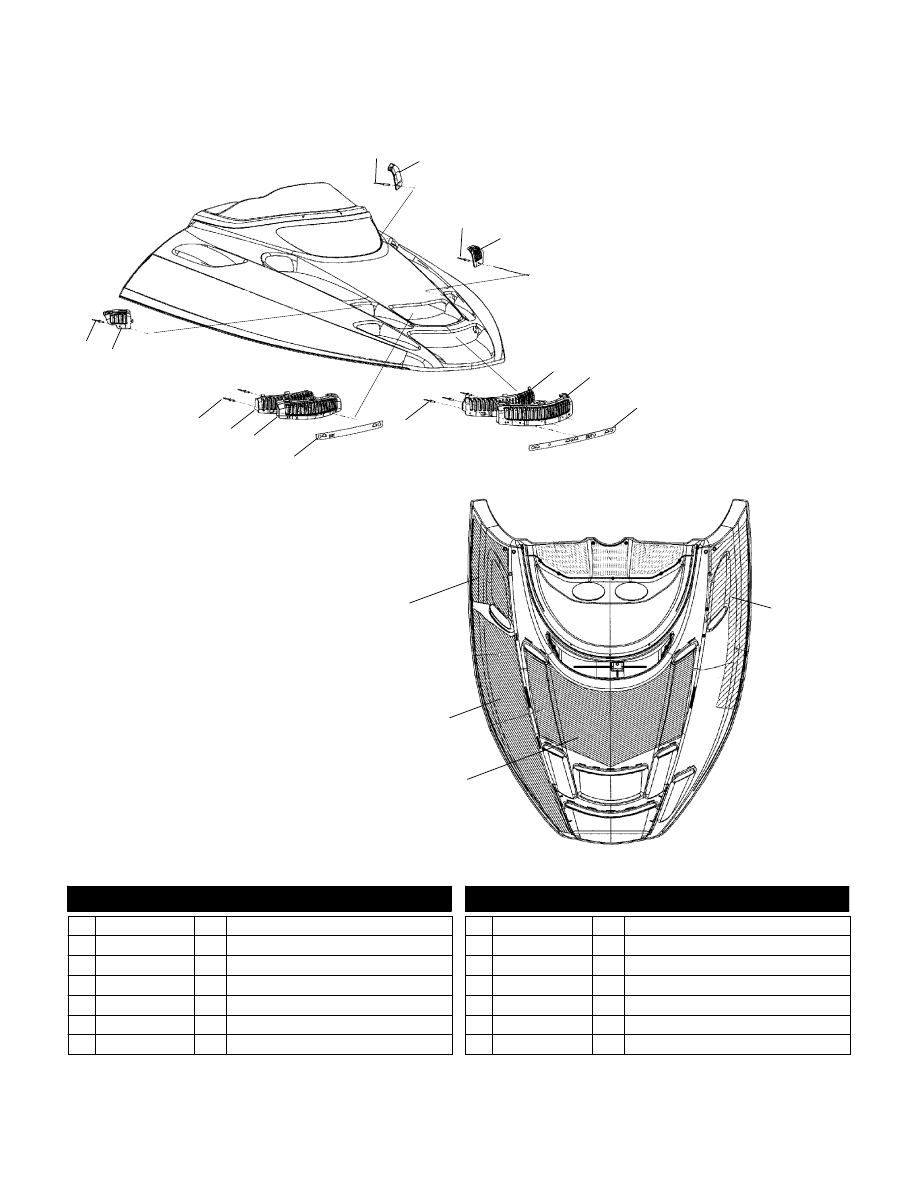

HOOD FOAM/FOIL

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

8

7

9

11

4

13

2

1

VIEW LOOKING AT HOOD FROM UNDERNEATH

14

6

12

3

5

10

1

1

1

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661142

8 Rivet

2 5434196-070

1 Closure, Hood, Side, RH, Black

3 5434197-070

1 Backer, Hood Closure, Upper, Black

4 5434198-070

1 Closure, Hood, Upper, Black

5 5246028

1 Retainer, Closure, Upper

6 5812270

1 Foam, Hood, Rear, LH

7 5812286

1 Foam, Hood, Front, LH

8 5812007

1 Foam, Hood Center

9 5812017

1 Foil, Tape, Hood, RH

10 5246029

1 Retainer, Closure, Lower

11 5434199-070

1 Closure, Hood, Lower, Black

12 5434201-070

1 Backer, Hood Closure, Lower, Black

13 5434195-070

1 Closure, Hood, Side, LH, Black

14 5434223-070

1 Closure, Hood, Upper, LH, Black

7/01

A11

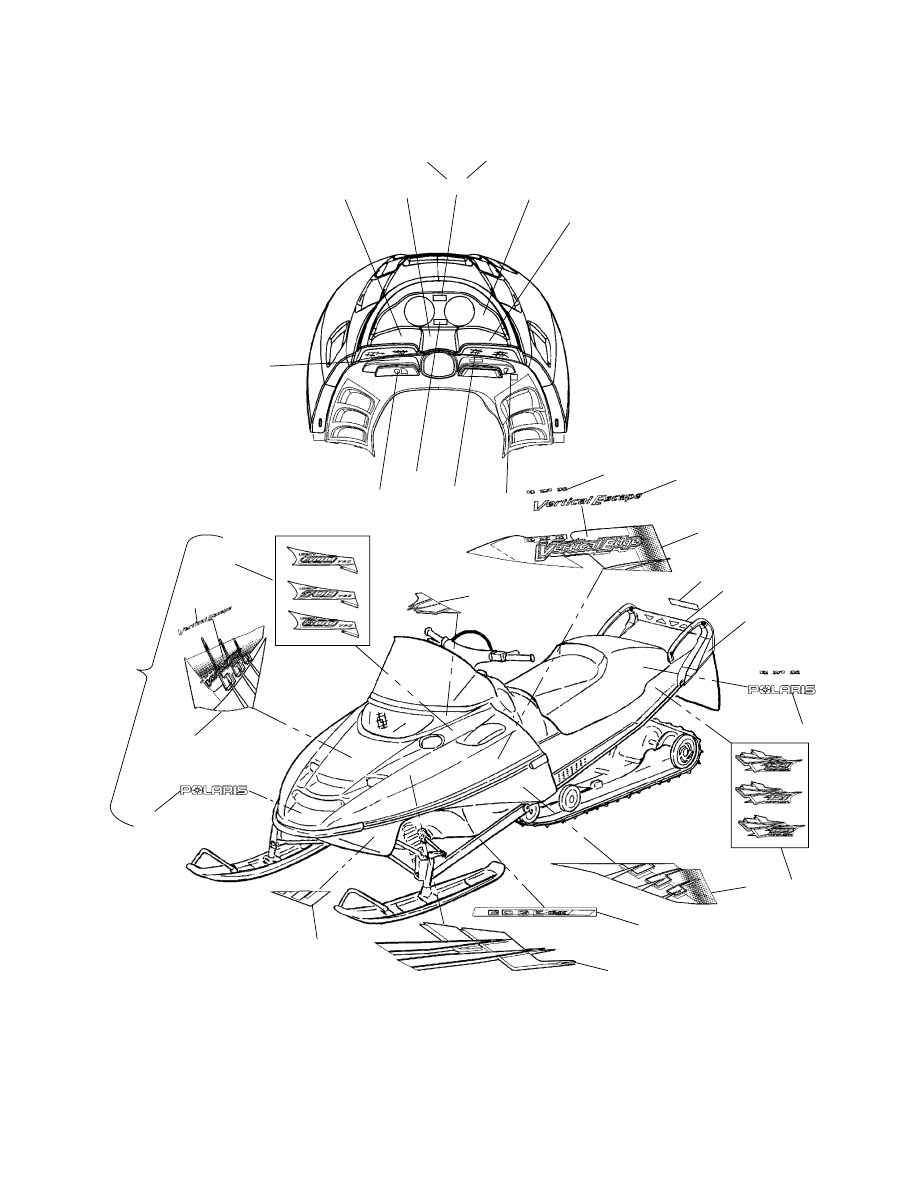

DECALS

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

25

12

26

8

16

19

27

13

28

15

1

6

2

7

10

24

3,

5

11

20

21

9

22

23

Vertical Edge

Vertical Escape

3

4

Vertical Escape

14

18

17

E

2003 Polaris Sales Inc.

A12

DECALS

600 RMK 144 F/O S04NK6ES and 600 RMK 144 STOCK A S04NK6ESA and 600 RMK 144 STOCK B S04NK6ESB and 600 RMK 144 STOCK C S04NK6ESC and 700 RMK 144 F/O S04NK7CS and 700 RMK 144 STOCK A

S04NK7CSA and 700 RMK 144 STOCK B S04NK7CSB and 700 RMK 144 STOCK C S04NK7CSC and 700 RMK 151 F/O S04NL7CS and 700 RMK 151 STOCK A S04NL7CSA and 700 RMK 151 STOCK B S04NL7CSB and 700

RMK 151 STOCK C S04NL7CSC and 800 RMK 144 F/O S04NK8CS and 800 RMK 144 STOCK A S04NK8CSA and 800 RMK 144 STOCK B S04NK8CSB and 800 RMK 144 STOCK C S04NK8CSC and 800 RMK 151 F/O S04NL8CS

and 800 RMK 151 STOCK A S04NL8CSA and 800 RMK 151 STOCK B S04NL8CSB and 800 RMK 151 STOCK C S04NL8CSC and 800 RMK 159 F/O S08NM8CS and 800 RMK 159 STOCK A S08NM8CSA and 800 RMK 159

STOCK B S08NM8CSB and 800 RMK 159 STOCK C S08NM8CSC

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7079886

1 Decal, Warning, English

2 7170112

1 Decal, Warning/Rev/Elec. Rev. Op

3 7078716

1 Decal, Electric Start, Domed

4 7078465

1 Logo, Polaris Star

5 7171254

1 Decal, Dash

6 7079887

1 Decal, Warning, French

7 7170061

1 Decal, Choke

8 7075438

1 Decal, Warning, “No Passenger”

9 7170608

1 Urocal, “PERC”

10 7079509

1 Decal, Ignition, TPS

11 2202572

2202578

2202575

2202581

2202573

2202579

2202576

2202582

2202574

2202580

2202577

2202583

2200891

1

1

1

1

1

1

1

1

1

1

1

1

1

Kit, Hood Decals, ’04 600 RMK Edge, Red

(Incl. 5,9,12,13,15,16,19,27)

Kit, Hood Decals, ’04 600 RMK Edge, Yellow

(Incl. 5,9,12,13,15,16,19,27)

Kit, Hood Decals, ’04 600 RMK Esc., Red

(Incl. 5,9,12,13,15,16,19,25-28)

Kit, Hood Decals, ’04 600 RMK Esc., Yellow

(Incl. 5,9,12,13,15,16,19,25-28)

Kit, Hood Decals, ’04 700 RMK Edge, Red

(Incl. 5,9,12,13,15,16,19,27)

Kit, Hood Decals, ’04 700 RMK Edge, Yellow

(Incl. 5,9,12,13,15,16,19,27)

Kit, Hood Decals, ’04 700 RMK Esc., Red

(Incl. 5,9,12,13,15,16,19,25-28)

Kit, Hood Decals, ’04 700 RMK Esc., Yellow

(Incl. 5,9,12,13,15,16,19,25-28)

Kit, Hood Decals, ’04 800 RMK Edge, Red

(Incl. 5,9,12,13,15,16,19,27)

Kit, Hood Decals, ’04 800 RMK Edge, Yellow

(Incl. 5,9,12,13,15,16,19,27)

Kit, Hood Decals, ’04 800 RMK Esc., Red

(Incl. 5,9,12,13,15,16,19,25-28)

Kit, Hood Decals, ’04 800 RMK Esc., Yellow

(Incl. 5,9,12,13,15,16,19,25-28)

Kit, Decal Application Solution

(For Seat and Handlebar Decals)

12 7171195

1 Urocal, “POLARIS”

13 7171328

7171306

7171101

7171222

1

1

1

1

Decal, Hood Center, “Vert Edge” (Yellow)

Decal, Hood Center, “Vert Edge” (Red)

Decal, Hood Center, “Vert Escape” (Yellow)

Decal, Hood Center, “Vert Escape” (Red)

14 7171325

7171223

1

1

Urocal Hood Center “Vert. Escape” (Yellow)

Urocal Hood Center “Vert. Escape” (Red)

15 7171139

7171140

7171229

7171230

7171231

7171232

7171117

7171118

7171119

7171120

7171233

7171234

1

1

1

1

1

1

1

1

1

1

1

1

Decal, Hood Top, “600”, LH (Yellow)

Decal, Hood Top, “600”, RH (Yellow)

Decal, Hood Top, “600”, LH (Red)

Decal, Hood Top, “600”, RH (Red)

Decal, Hood Top, “700”, LH (Red)

Decal, Hood Top, “700”, RH (Red)

Decal, Hood Top, “700”, LH (Yellow)

Decal, Hood Top, “700”, RH (Yellow)

Decal, Hood Top, “800”, LH (Yellow)

Decal, Hood Top, “800”, RH (Yellow)

Decal, Hood Top, “800”, LH (Red)

Decal, Hood Top, “800”, RH (Red)

16 7171105

7171106

7171235

7171236

1

1

1

1

Decal, Headlight, LH (Yellow)

Decal, Headlight, RH (Yellow)

Decal, Headlight, LH (Red)

Decal, Headlight, RH (Red)

17 7171326

7171224

2

2

Urocal, “RMK” (Yellow)

Urocal, “RMK” (Red)

18 7171331

7171225

2

2

Urocal, “Vertical Escape” (Yellow)

Urocal, “Vertical Escape” (Red)

19 7171345

7171346

7171307

7171308

7171103

7171104

7171237

7171238

1

1

1

1

1

1

1

1

Decal, Hood Side, LH (Vert. Edge)(Yellow)

Decal, Hood Side, RH (Vert. Edge)(Yellow)

Decal, Hood Side, LH (Vert. Edge)(Red)

Decal, Hood Side, RH (Vert. Edge)(Red)

Decal, Hood Side, LH (Vert. Escape)(Yellow)

Decal, Hood Side, RH (Vert. Escape)(Yellow)

Decal, Hood Side, LH (Vert. Escape)(Red)

Decal, Hood Side, RH (Vert. Escape)(Red)

20 7076360

1 Decal, Track/Seat, English/French, LH/RH

21 7078321

1 Decal, “Maximum 15 LBS. (7 KG)”

22 7079667

7079668

1

1

Decal, Reflector, Red, LH

Decal, Reflector, Red, RH

23 7171253

7171327

1

1

Decal, Seat, “RMK POLARIS”(Red)

Decal, Seat, “RMK POLARIS”(Yellow)

24 7171109

7171110

7171247

7171248

7171111

7171112

7171249

7171250

7171251

7171252

7171113

7171114

1

1

1

1

1

1

1

1

1

1

1

1

Decal, Tunnel, “144 Track”, LH (Yellow)

Decal, Tunnel, “144 Track”, RH (Yellow)

Decal, Tunnel, “144 Track”, LH (Red)

Decal, Tunnel, “144 Track”, RH (Red)

Decal, Tunnel, “151 Track”, LH (Yellow)

Decal, Tunnel, “151 Track”, RH (Yellow)

Decal, Tunnel, “151 Track”, LH (Red)

Decal, Tunnel, “151 Track”, RH (Red)

Decal, Tunnel, “159 Track”, LH (Red)

Decal, Tunnel, “159 Track”, RH (Red)

Decal, Tunnel, “159 Track”, LH (Yellow)

Decal, Tunnel, “159 Track”, RH (Yellow)

25 7171107

7171108

7171241

7171242

1

1

1

1

Decal, Pan, LH (Yellow)

Decal, Pan, RH (Yellow)

Decal, Pan, LH (Red)

Decal, Pan, RH (Red)

26 7171245

7171246

7171329

7171330

1

1

1

1

Decal, Trailing Arm, “Edge RMK”,LH (Red)

Decal, Trailing Arm, “Edge RMK”,RH (Red)

Decal, Trailing Arm, “Edge RMK”,LH (Yellow)

Decal, Trailing Arm, “Edge RMK”,RH (Yellow)

27 7171239

7171240

7171121

7171122

1

1

1

1

Decal, Hood Side, Top, LH (Red)

Decal, Hood Side, Top, RH (Red)

Decal, Hood Side, Top, LH (Yellow)

Decal, Hood Side, Top, RH (Yellow)

28 7171243

7171244

1

1

Decal, Pan, Front, LH

Decal, Pan, Front, RH

3/03
