109

ПОДВЕСКА

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении снегохо-
да по снежному покрову снег играет роль
смазки и охладителя поверхности скольже-
ния. Продолжительное движение снегохода
по жёсткому или обледеневшему снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного огра-

ничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. Отверстия не должны иметь
видимых деформаций. При необходимости
замените ленточный ограничитель. Затяни-
те гайку крутящим моментом 9 Н•м.

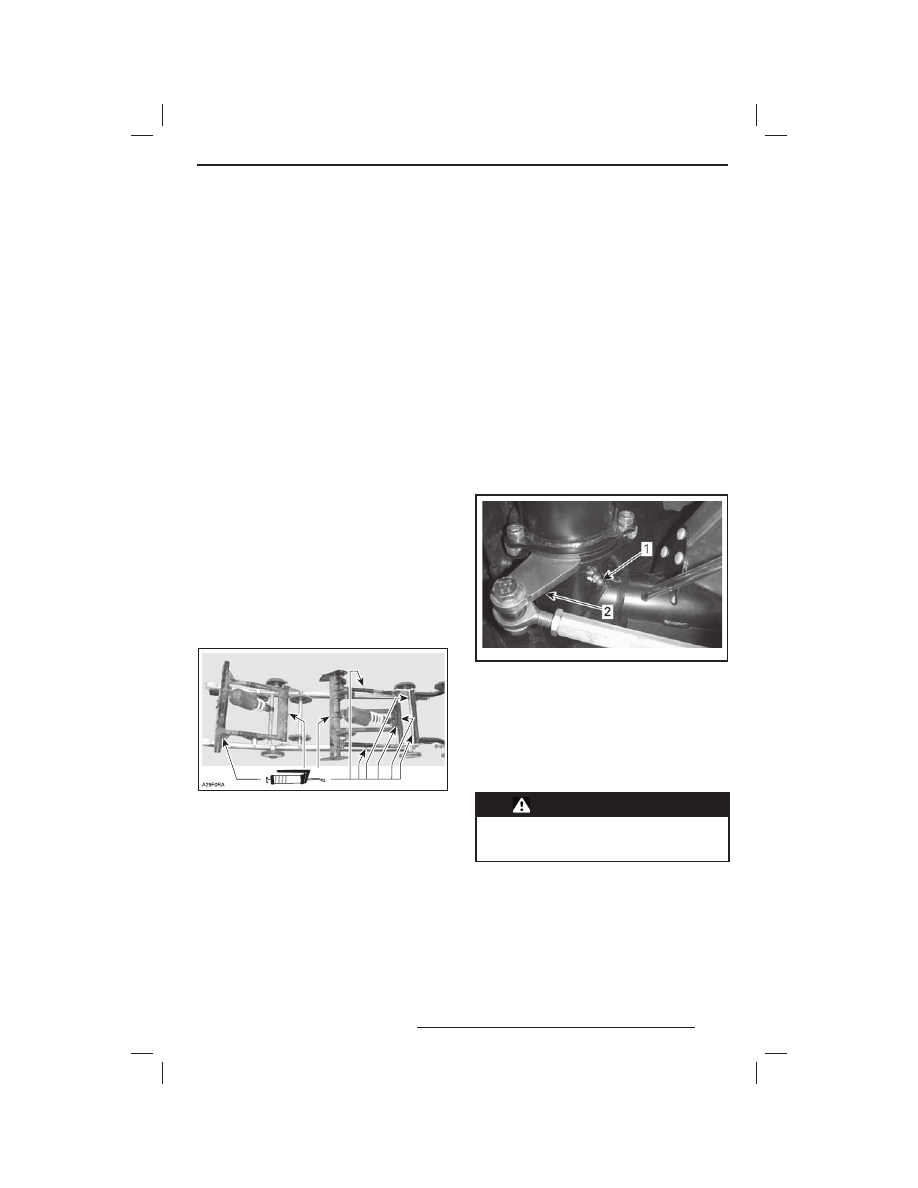

Смазка компонентов задней

подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293 550
033). Периодичность обслуживания указа-
на в разделе «РЕГЛАМЕНТ ТЕХНИЧЕСКО-
ГО ОБСЛУЖИВАНИЯ».

МЕСТА СМАЗКИ ПОДВЕСКИ

Рулевое управление и пе-

редняя подвеска

Визуально проверьте затяжку крепёжных
элементов рулевого управления и передней
подвески (шаровые опоры и шаровые шар-
ниры рычагов и тяг рулевого привода, бол-
ты шарнирного крепления, болты крепления
лыж и цапф лыж, и т. д.). При необходимости
обратитесь к дилеру LYNX.

Смазка передней подвески

Используя синтетическую смазку (P/N 293
550 033), смажьте переднюю подвеску че-
рез пресс-масленки. Периодичность смаз-
ки приведена в «РЕГЛАМЕНТЕ ТЕХНИЧЕ-
СКОГО ОБСЛУЖИВАНИЯ».

С каждой стороны располагается по одной
пресс-маслёнке. Каждая из которых распо-
лагается в передней части рамы под руле-
выми рычагами.

В общем случае для смазки достаточно
4—5 нажатий на нагнетатель смазки.
Если ввести слишком большое количе-
ство смазки она будет выходить и попадать
на компоненты передней подвески и руле-
вого управления. Удалите избыточное ко-
личество смазки во избежание её попада-
ния на другие части.

mmo2 010 -007 -014_a

ЛЕВАЯ СТОРОНА
1. Пресс-маслёнка
2. Рулевой рычаг

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков износа
деталей обратитесь к дилеру LYNX.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки лыж ухудшают управляе-

мость снегохода.

Lynx XU 2011.indd 109

08.10.2010 18:23:48

110

Свечи зажигания

Снятие свечи зажигания

1. Потянув за наконечник свечного прово-

да, осторожно снимите его со свечи за-
жигания.

ВНИМАНИЕ

Тя н у т ь з а в ы с о ко -

вольтный провод категорически за-

прещается.

2. Для выворачивания свечи зажигания ис-

пользуйте свечной ключ и стержень от-
вёртки из комплекта возимого инструмен-
та. Не выворачивайте свечу до конца.

3. Очистите поверхности головки блока

прилегающие к свече зажигания.

ВНИМАНИЕ

П о п а д а н и е ч а с т и ц

грязи и пыли в камеру сгорания

может привести к серьёзным по-

вреждениям двигателя.

4. Выверните свечу полностью.

Установка свечи зажигания

1. Измерьте зазор свечи зажигания. См.

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

ПРИМЕЧАНИЕ: Зазор не подлежит регули-
ровке. Если зазор неправильный, замени-
те свечу.
2. Нанесите Loctite 767 (P/N 293 800 070)

на резьбу свечи.

3. Рукой заверните свечу в свечное отвер-

стие.

4. Для заключительной операции исполь-

зуйте одну из процедур:
– С использованием динамометриче-

ского ключа (рекомендуется) затяни-
те свечу моментом 27 Н•м;

– С помощью ключа из комплекта воз-

имого инструмента: новую свечу за-
верните на 1/2 оборота, а свечу быв-
шую в употреблении на 1/10 оборота.

5. Подсоедините наконечник высоковольт-

ного провода.

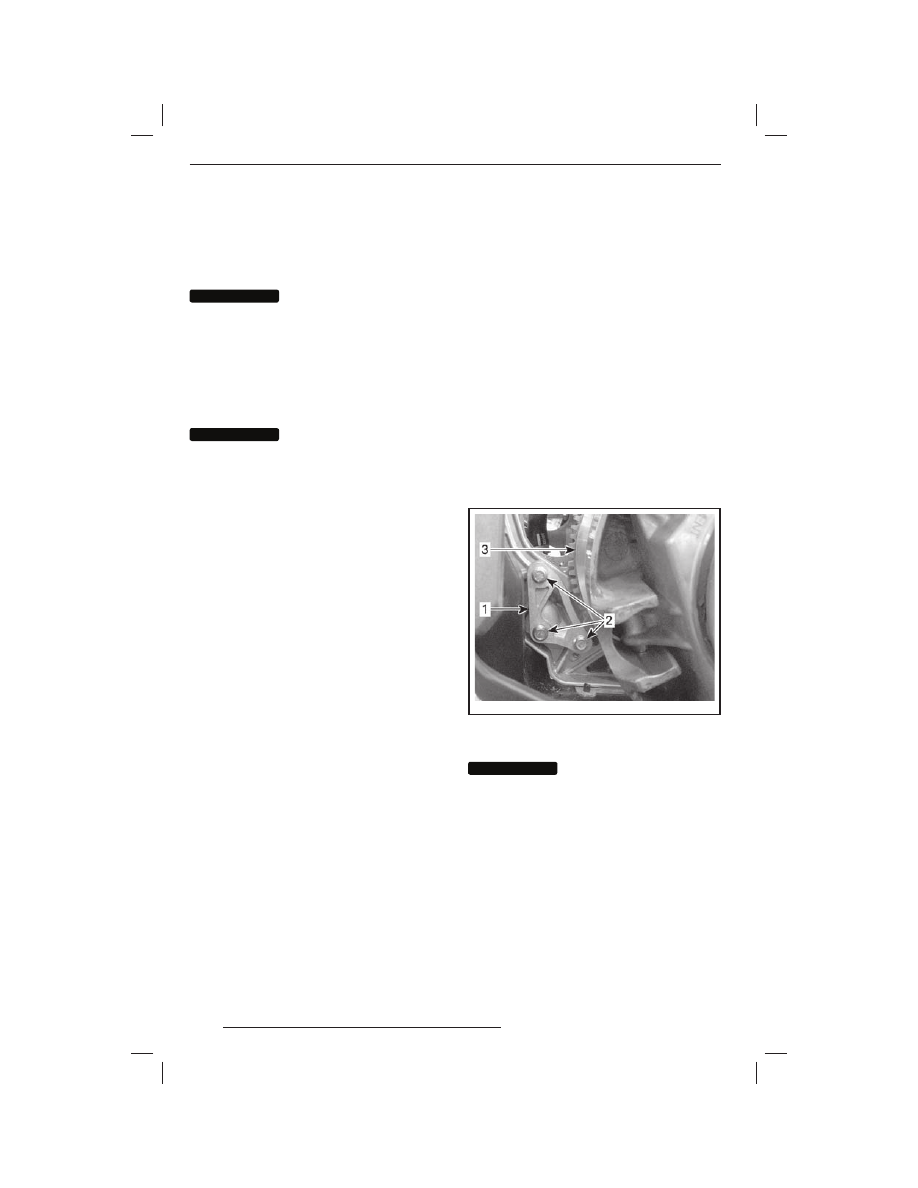

Упор двигателя

Регулировка упора двигателя

Упор двигателя находится на левой перед-
ней опоре двигателя перед ведущим шкивом.
1. Снимите ключ DESS с выключателя.
2. Снимите левую нижнюю боковую панель,

как описано в разделе «КАПОТ И БОКО-
ВЫЕ ПАНЕЛИ».

3. Снимите защитный кожух ремня вариа-

тора, как описано в параграфе «СНЯТИЕ
КОЖУХА РЕМНЯ ВАРИАТОРА» данного
раздела.

4. Отпустите три болта крепления упора к

опоре двигателя (не выворачивайте бол-
ты полностью).

5. Пальцами надавите вниз на упор двига-

теля, заворачивая при этом болты до ка-
сания их головки с поверхностью упора.

6. Затяните болты моментом 10 Н•м.

mmo2 009 -003 -013

1. Упор двигателя
2. Болты упора двигателя
3. Ведущий шкив

ВНИМАНИЕ

Если упор и его бол-

ты неверно установлены, возмож-

но серьёзное повреждение веду-

щего шкива.

ЭЛЕКТРООБОРУДОВАНИЕ

Lynx XU 2011.indd 110

08.10.2010 18:23:48

111

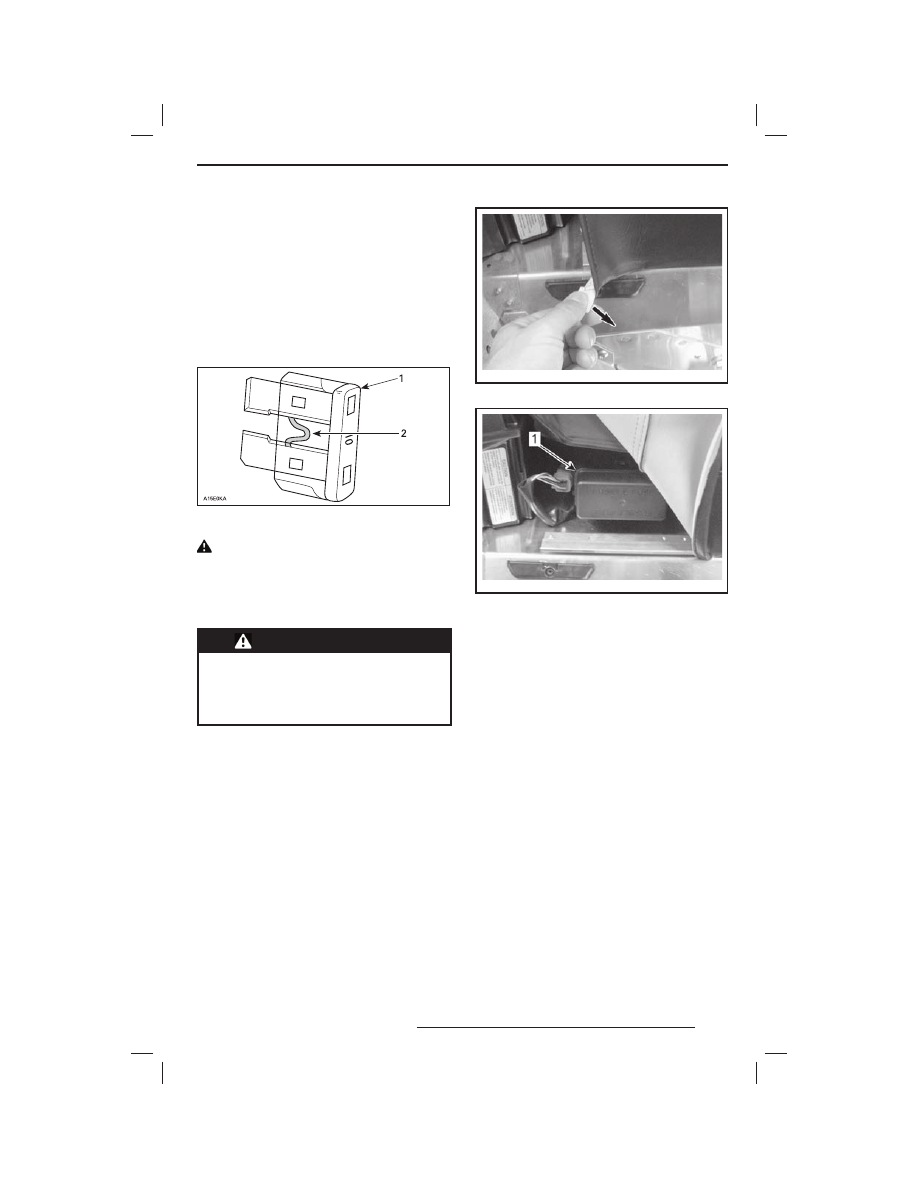

Предохранители

Снятие/проверка предохранителей

Система электрооборудования защищена
предохранителями. Держатели предохра-
нителей располагаются в моторном отсеке.
Проверяйте состояние предохранителей
и заменяйте их при необходимости.
Чтобы извлечь предохранитель из держате-
ля, потяните за него. Проверьте, не оплави-
лась ли нить.

1. Предохранитель
2. Проверьте не оплавилась ли нить

ОСТОРОЖНО Запрещается ис-

пользовать предохранитель с бо-

лее высоким номиналом во избе-

жание повреж дения элек триче-

ских компонентов и/или возмож-

ного возгорания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя, преж де чем запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь за помощью к дилеру LYNX.

Расположение предохранителей

Блок предохранителей расположен под
обивкой левой передней части сиденья.
Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Осторожно снимите обивку сиденья с алю-
миниевого выступа, потянув пластиковую
ленту вниз и одновременно в сторону.

mmo2 009 -004 -036

ПОТЯНИТЕ ЛЕНТУ

mmo2 009 -004 -037_a

БЛОК ПРЕДОХРАНИТЕЛЕЙ

Установите обивку на место, зацепив ленту
за алюминиевый выступ.

ЭЛЕКТРООБОРУДОВАНИЕ

Lynx XU 2011.indd 111

08.10.2010 18:23:48

112

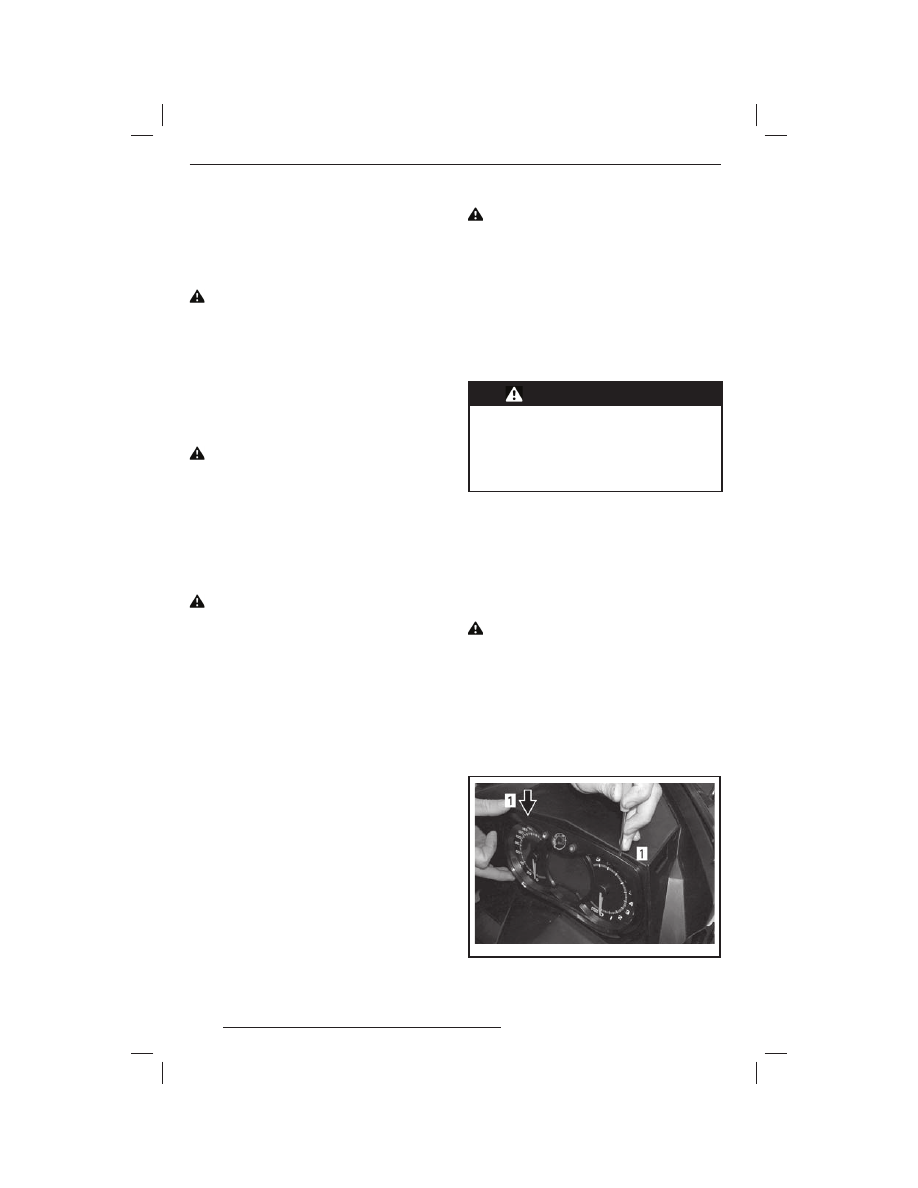

Чистка и защитная смазка

Очистите снегоход от грязи и следов ржав-
чины.
Для чистки снегохода пользуйтесь только
фланелевой (или аналогичной) тканью.

ОСТОРОЖНО Мягка я флане-

левая ткань не оставляет цара-

пин на обрабатываемых поверх-

ностях. Пользуйтесь фланелью

для протирки ветрового стек ла

и капота.

Для очистки снегохода от масел, грязи и ко-
поти пользуйтесь чистящим средством
Heavy Duty Cleaner (P/N 293 110 001) (аэро-
зольный баллон 400 г) и (P/N 293 110 002)
(ёмкость 4 л).

ОСТОРОЖНО Не применяйте

Heavy Duty Cleaner для чистки та-

бличек и виниловых деталей.

Для ухода за виниловыми и пластиковыми
деталями предназначено чистящее сред-
ство Vinyl & Plastic Cleaner (P/N 413 711 200,
6 бутылей по 1 л).
Для удаления царапин с поверхности ветро-
вого стекла и капота пользуйтесь комплектом
Scratch Remover Kit (P/N 861 774 800).

ОСТОРОЖНО Запрещается при-

менять сильные моющие сред-

ства, обезжириватели, краско -

растворители, ацетон, вещества,

содержащие хлор, и другие агрес-

сивные средства для чистки кор-

пуса снегохода и пластмассовых

деталей.

Для чистки шкивов рекомендуем пользо-
ваться чистящим средством Pulley Flange
Cleaner (P/N 413 711 809).
Осмотрите корпус снегохода, устраните за-
меченные дефекты.
Закрасьте мелкие точечные дефекты на ме-
таллических деталях. На все металлические
детали, включая хромированные стержни
амортизаторов, распылите защитную смаз-
ку XPS Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус снегохода и все окрашенные детали
рамы.
ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой от-
делкой. Накройте снегоход чехлом, чтобы
во время хранения на его корпусе не скапли-
валась пыль.

ОСТОРОЖНО Сн ег охо д дол -

жен храниться в сухом прохлад-

ном месте. Накройте снегоход не-

прозрачным чехлом, чтобы защи-

тить пластмассовые детали и ла-

кокрасочное покрытие от воздей-

ствия солнечных лучей.

Приподнимите заднюю часть снегохода так,
чтобы гусеница не касалась опорной поверх-
ности. Поставьте снегоход на механическую
опору с широким основанием и отражатель-
ной панелью сзади.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночку. Пользуйтесь подъ-

ёмными устройствами и приспо-

соблениями или позовите кого-

нибудь на помощь.

ПРИМЕЧАНИЕ: Не ослабляйте натяжение
гусеничной ленты.

Замена ламп

После замены перегоревшей лампы про-
верьте работоспособность осветительно-
го прибора.

Головная оптика

ОСТОРОЖНО Во избежание со-

кращения срока службы галоген-

ных ламп не касайтесь пальцами

стек лянной колбы лампы. Если

Вы дотронулись до стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

С помощью маленькой отвёртки освободи-
те защёлки многофункционального центра.

mmo2 007 -009 -061_a

1. Защёлка

КОРПУС/РАМА

Lynx XU 2011.indd 112

08.10.2010 18:23:48
