ПРЕДОСТЕРЕЖЕНИЕ

Практикуйте правильную техни-

ку подъёма, используйте преи-

мущественно силу ног. Во избе-

жание травм не пытайтесь под-

нять тяжёлый снегоход в оди-

ночку. Пользуйтесь подъёмны-

ми устройствами и приспособле-

ниями или позовите кого-нибудь

на помощь.

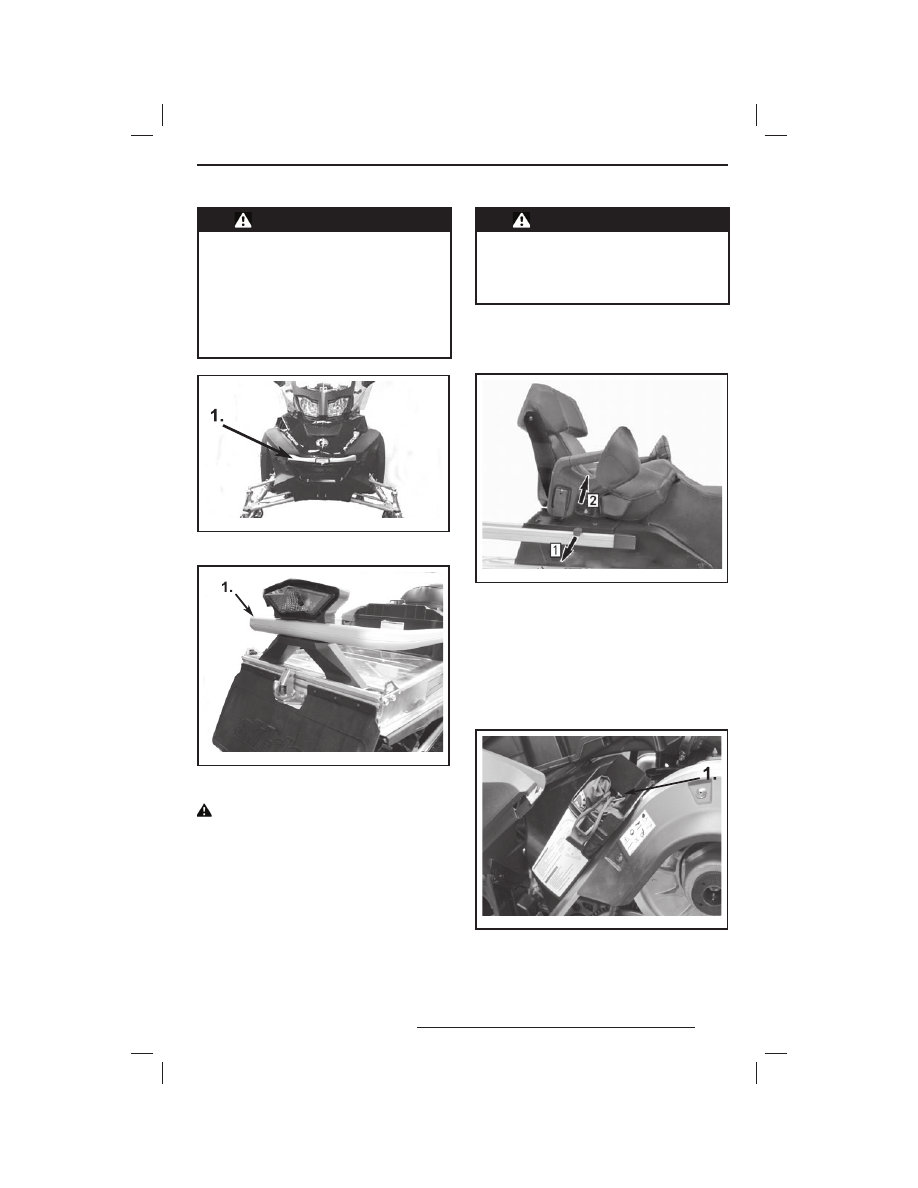

Fron t

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

Re ar

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ОСТОРОЖНО Запрещается ис-

пользовать лыжи для буксиров-

ки или подъёма снегохода.

23) Багажное отделение

Расположено под водительским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н о е о тд е л е н и е д о л ж н о

быть надёжно закрыто. Не остав-

л я й т е в б а г а ж н о м о тд е л е н и и

ос трые, т яжёлые или хрупкие

предметы.

Чтобы открыть крышку, необходимо потя-
нуть и удерживать резиновый фиксатор, за-
тем поднять правую часть крышки или пас-
сажирского сиденья, если установлено.

mmo2 009 -004 -024_a

1. Потяните резиновый фиксатор
2. Поднимите правую сторону

24) Комплект возимых ин-

струментов

Снегоход укомплектован инструментами, не-
обходимыми для проведения основных опе-
раций по техническому обслуживанию.
Сумка с инструментами закреплена на за-
щитном кожухе шкива вариатора.

Toolkit

1. Комплект инструментов

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 57

08.10.2010 18:23:47

25) Хранение запасных све-

чей зажигания

В футляре для инструментов предусмотре-
но место для хранения свечей зажигания.
В нем они сохраняются сухими и защище-
ны от ударов, которые могут нарушить ре-
гулировку зазора между электродами или
повредить свечи.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор, см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
ПРИМЕЧАНИЕ: Commander Limited: Свечи
зажигания находятся в комплекте Army.

ОСТОРОЖНО Не пытайтесь ре-

гулировать зазор свечи зажигания.

26) Запасной ремень вариа-

тора

Запасной ремень можно хранить в багажном
отделении под сиденьем.
ПРИМЕЧАНИЕ: Запасной ремень вариато-
ра не входит в комплект поставки снегохода.
(Запасной ремень вариатора поставляется
вместе со снегоходом Commander Limited)

ОСТОРОЖНО Убедитесь, что

вещи, которые хранятся в багаж-

ном отделении не повредят запас-

ной ремень вариатора.

Spar e_drive belt

27) Щитки и кожухи

ПРЕДОСТЕРЕЖЕНИЕ

Пуск и работа двигателя с не-

надёжно установленным/закре-

плённым кожухом ремня вари-

атора, с открытым или снятым

кожухом тормозного диска, сня-

тым или открытым капотом, сня-

тыми или открытыми боковыми

панелями категорически запре-

щается.

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи-
мися деталями механизмов и оберечь води-
теля или пассажира от случайного прикос-
новения к сильно нагретым деталям двига-
теля. Все щитки и кожухи должны всегда сто-
ять на своём месте. Не регулируйте движу-
щиеся детали снегохода при работающем
двигателе.

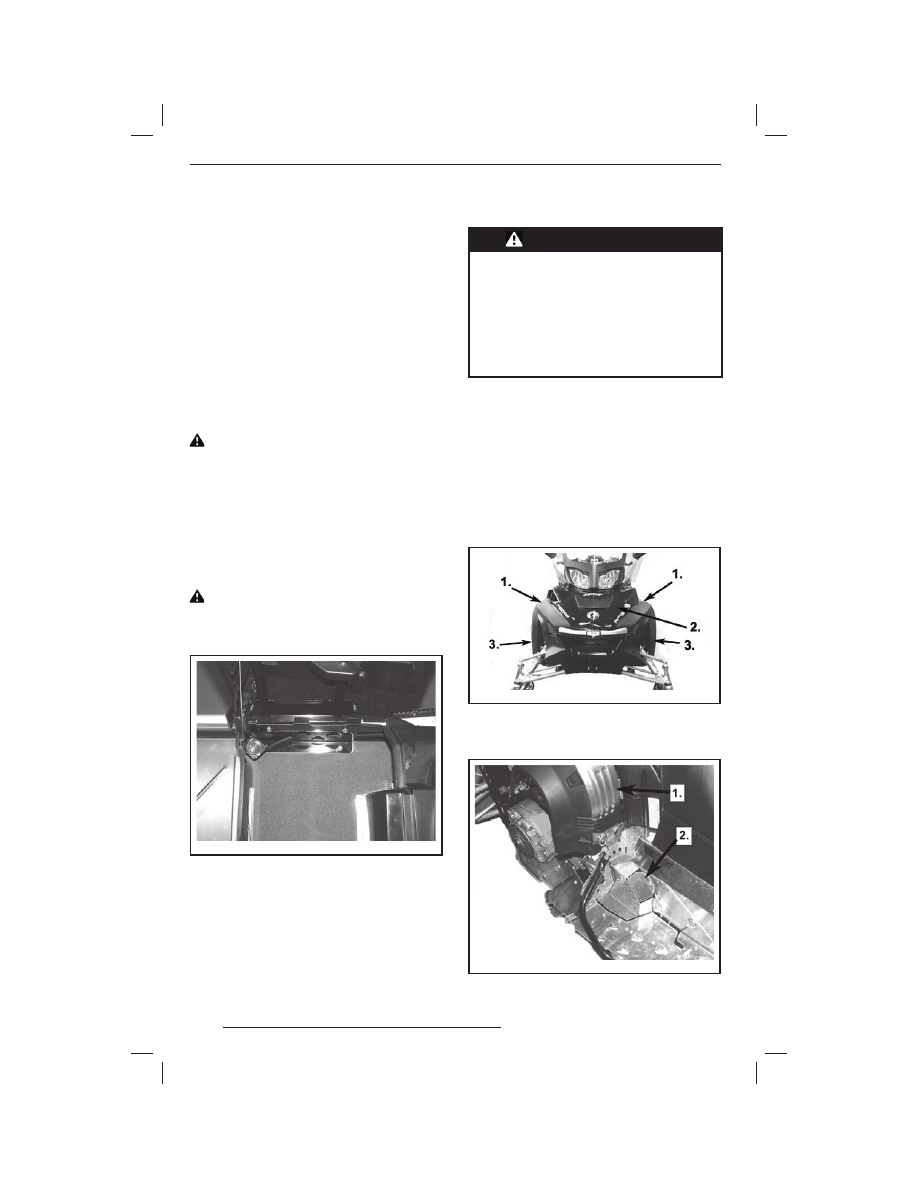

Fron t b

ТИПОВОЙ ВАРИАНТ
1. Верхние боковые панели
2. Капот
3. Боковые панели

Be lt guard

1. Кожух ремня вариатора
2. Кожух тормозного диска

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 58

08.10.2010 18:23:47

28) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Н Е У С ТА Н А В Л И В А Й Т Е ш и п ы

на нерекомендованный тип гусе-

ниц. Установка шипов на нереко-

мендованный тип гусеницы уве-

личивает опасность её разрыва,

что может привести к серьёзным

травмам или гибели.

Перед установкой шипов проконсультируй-
тесь у авторизованного дилера LYNX.
Компания BRP не рекомендует длитель-
ное время двигаться с высокой скоро-
стью на снегоходе, оснащённом гусеницами
с увеличенными грунтозацепами, по трассе,
уплотнённому снегу или льду.
В случае необходимости такого движения
снизьте скорость и постарайтесь сокра-
тить протяжённость такого участка.

ОСТОРОЖНО Пр и д в и же н ии

п о п л о т н о м у с н еж н о м у п о к р о -

ву на грунтозацепы приходится

большая нагрузка, в результате

чего они перегреваются. Не реко-

мендуем выезжать на снегоходе

с увеличенными грунтозацепа-

ми на трассы с уплотнённым сне-

гом и двигаться по ним длитель-

ное время, так как это приводит

к повреждению и разрушению гу-

сеницы.

Инструкции по уходу за гусеницей содер-
жатся в главах «ГУСЕНИЦА» и «НАТЯЖЕ-
НИЕ И ЦЕНТРОВКА ГУСЕНИЦЫ» раздела
«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» насто-
ящего Руководства.

29) Пассажирское сиденье

ТОЛЬКО ДЛЯ GRAND TOURER

И COM-

MANDER (ОПЦИЯ)

ПРЕДОСТЕРЕЖЕНИЕ

Сидя на снегоходе пассажир дол-

жен иметь возможность опирать-

ся ногами на подножки и дер -

жаться руками за поручни. Со-

блюдение этих требований по-

зволяет предотвратить возмож-

ное падение пассажира со снего-

хода.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья выпол-
ните следующее:
1. Отсоедините разъём аксессуаров, по-

вернув пластмассовый корпус против
часовой стрелки.

ПРИМЕЧАНИЕ: Разъём находится на левой
стороне багажного отделения.

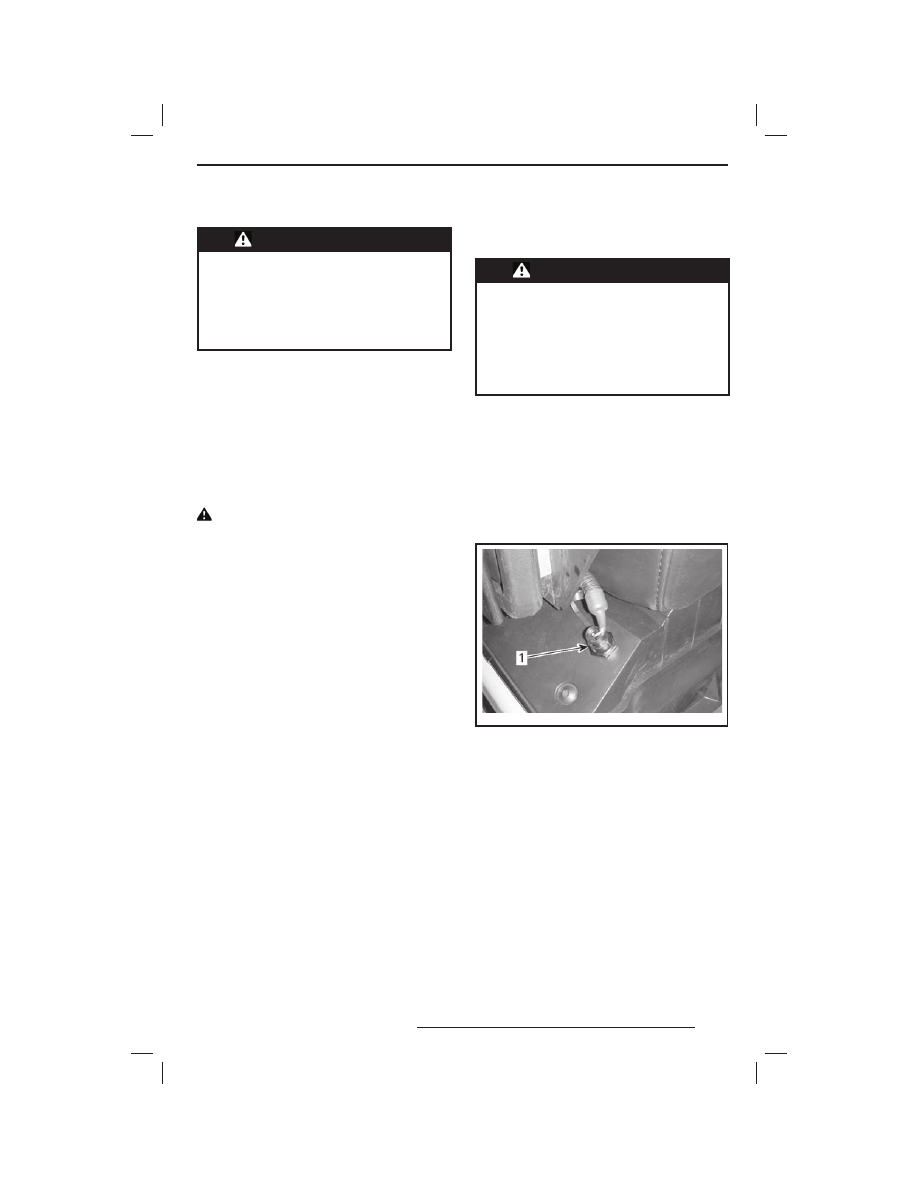

200 9-004-0 16

1. Разъём аксессуаров

2. Установите резиновую заглушку на разъем.
3. Нажмите на рычажок замка и поднимите

заднюю часть сиденья.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 59

08.10.2010 18:23:47

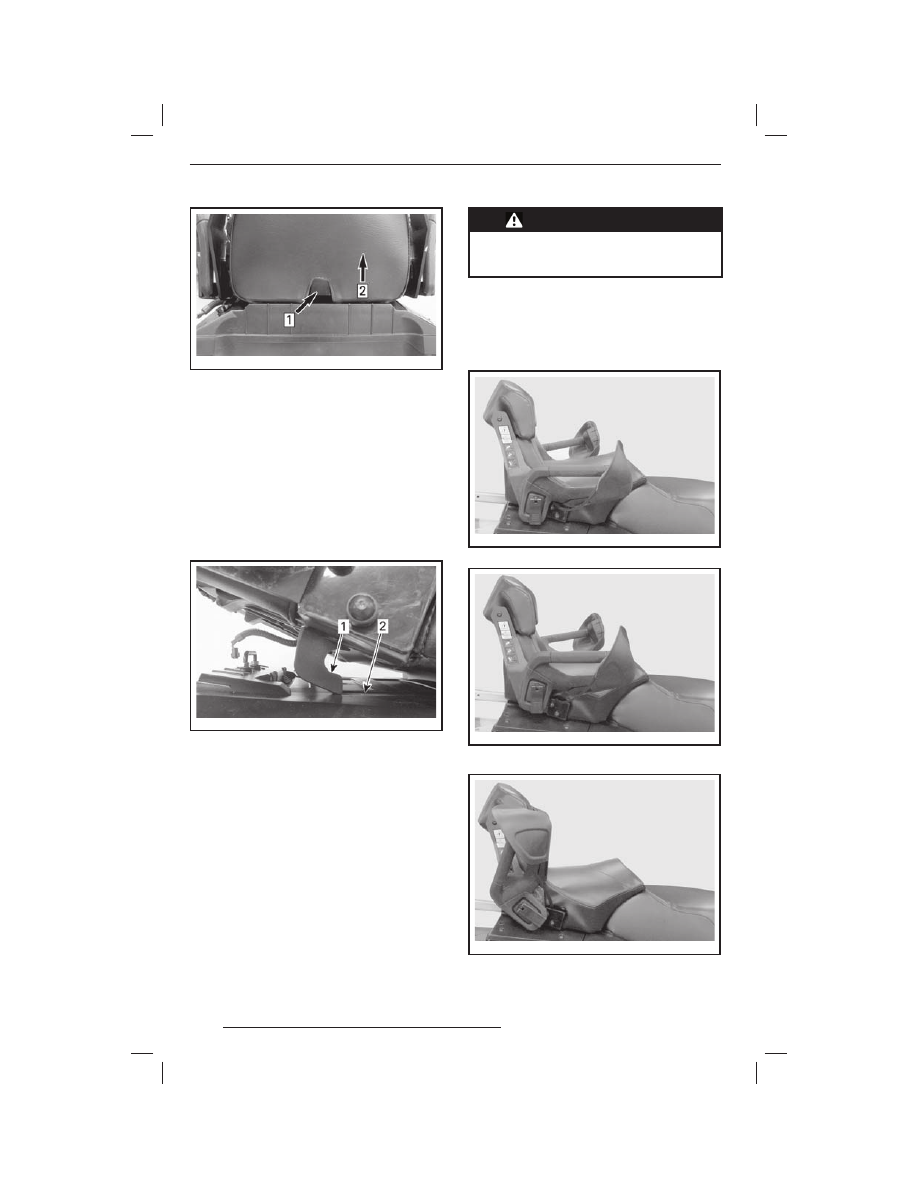

200 9-004-0 17

1. Нажмите на рычажок
2. Приподнимите заднюю часть сиденья

4. Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья вы-
полните следующее:
1. Расположите пассажирское сиденье над

крышкой багажного отделения.

2. Слегка наклоните пассажирское сиденье

вперёд, вставьте крючки сиденья в пазы
крышки багажного отделения.

200 9-004-0 18

1. Крючок сиденья
2. Паз

3. Сдвиньте сиденье вперёд по направле-

нию к водительскому сиденью и нажми-
те на заднюю часть, чтобы защёлкнуть
крепление сиденья.

ПРИМЕЧАНИЕ: При правильной установке
сиденья Вы должны услышать характерный
щелчок. Попробуйте сдвинуть сиденье, что-
бы проверить, надёжно ли оно закреплено.
Повторите эту проверку дважды.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Перед каж дой поездкой прове-

ряйте надёжность крепления си-

денья.

4. Присоедините разъём аксессуаров.

30) Поручни пассажирского

сиденья

Поручни могут быть зафиксированы в трёх
положениях:

LO W

НИЖНЕЕ

HIGH

ВЕРХНЕЕ

ПОРУЧНИ ПОДНЯТЫ

Lynx XU 2011.indd 60

08.10.2010 18:23:47
