Snowmobile Polaris 600 pro x S01NX6ES. Manual - part 10

C10

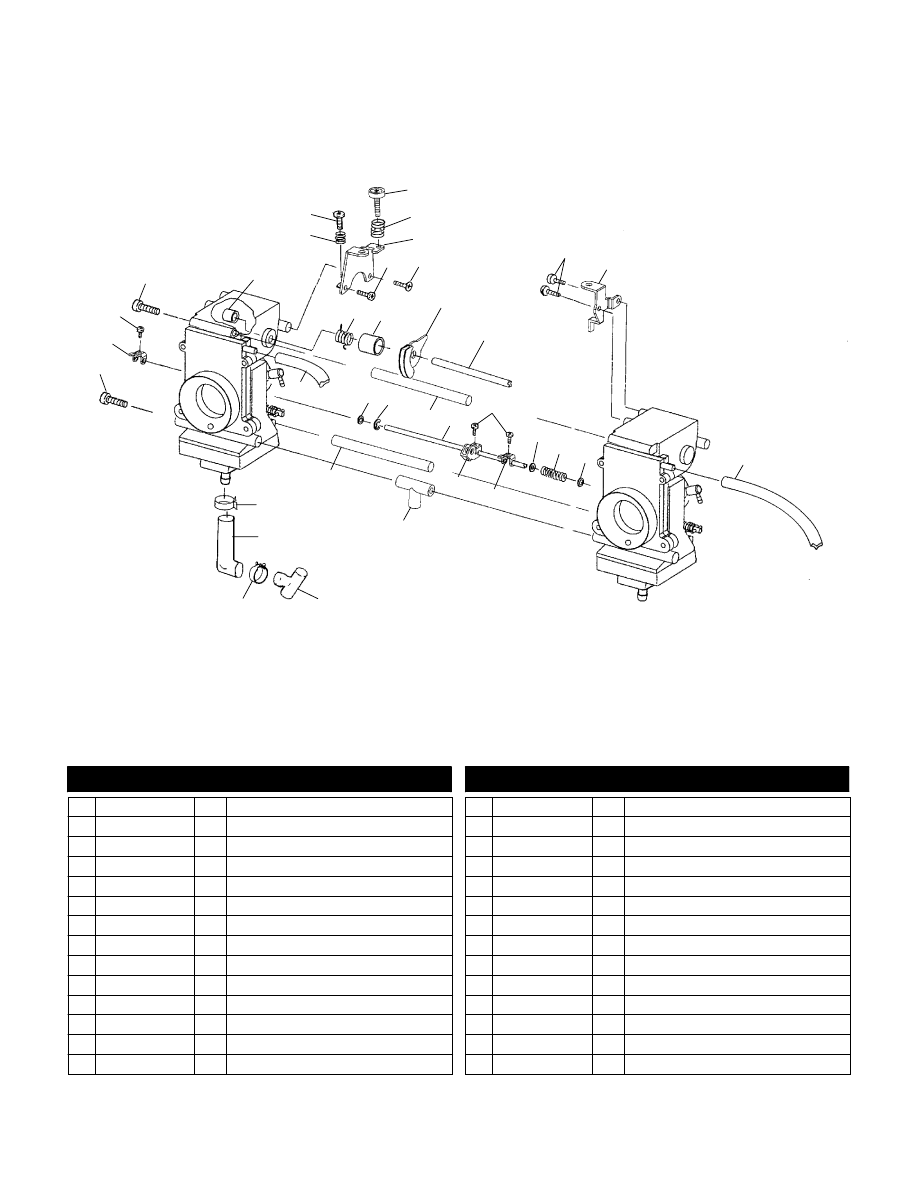

CARBURETOR

600 PRO X S01NX6ES

20

21

23

3

2

15

18

25

16

17

24

5

6

9

12

14

7

8

10

11

22

4

13

19

22

19

19

18

3

2

1

1

26

26

27

28

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3130834

2 Bolt

2 3130832

2 Lever

3 3130833

3 Screw

4 3140032

1 Ring

5 3130817

1 Spring

6 3130816

1 Screw

7 3130812

1 Adjuster

8 3130811

1 Spring

9 3130815

1 Bracket

10 3130810

1 Screw

11 3130809

1 Screw

12 3130814

1 Spring

13 3130853

1 Ring

14 3130813

1 Lever

15 3130827

1 Shaft

16 3130821

2 Screw

17 3130820

1 Bracket

18 3130826

2 Hose

19 3130842

3 Packing, Starter Shaft

20 3130841

1 Spring, Starter Shaft

21 3130840

1 Shaft

22 3130852

2 Ring

23 3130839

1 E-Ring

24 3130819

1 Lever, Starter

25 3130823

1 Nipple, Fuel Inlet

26 7080534

4 Clamp, Hose

27 5412068

2 Hose, Water Trap

28 5431893

2 Plug, Trap

11/00

C11

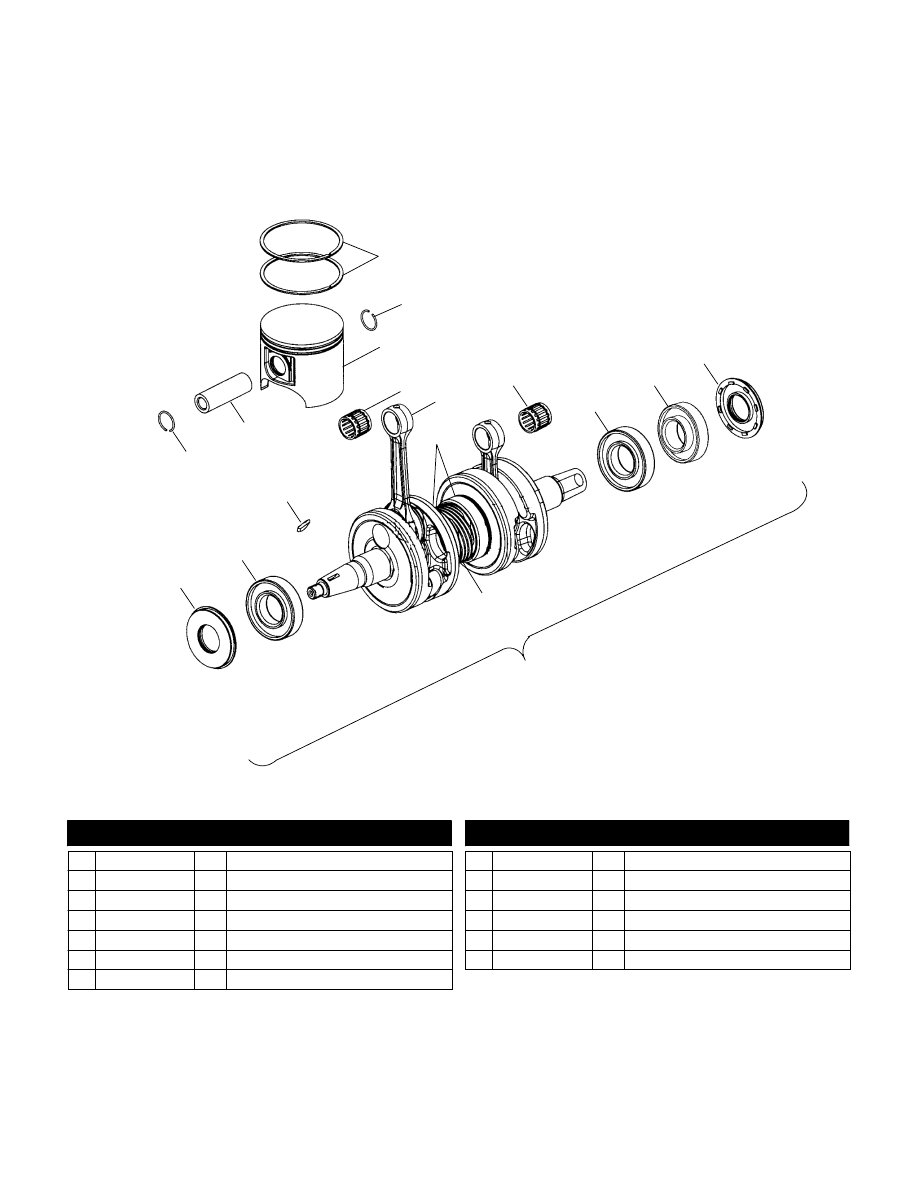

PISTON and CRANKSHAFT

600 PRO X S01NX6ES

2

13

1

3

4

12

7

8

11

6

10

9

2

4

7

9

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 2201256

2 Kit - Piston Rings

2 3022950

4 Circlip, Piston

3 2201559

2 Kit - Piston (Incl. 1,2,13)

4 3552108

2 Bearing

5 2201132

1 Kit - Connecting Rod

6 3513508

2 Bearing, Ball

7 3585503

2 Bearing, Ball

8 3514310

1 Bearing, Ball

9 5411394

2 Seal, Flanged

10 5131373

1 Gear, Pump Drive

11 2201234

1 Kit - Crankshaft (Incl. 6-10)

12 7721117

1 Key, Woodruff

13 --------------

2 Pin, Piston

11/00

C12

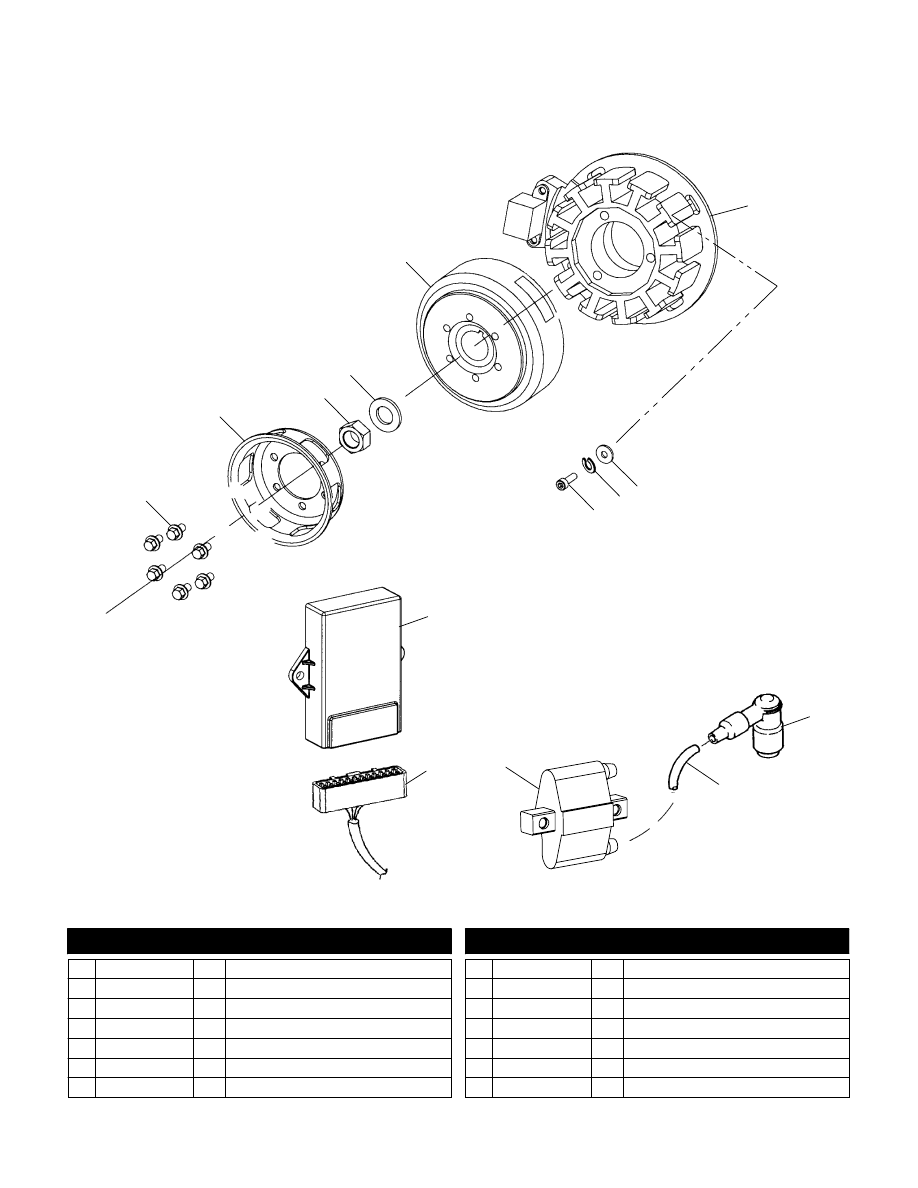

MAGNETO

600 PRO X S01NX6ES

1

2

3

4

5

6

8 7

9

10

13

14

12

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517278

6 Screw

2 3040161

1 Pulley, Starting

3 7546909

1 Nut, Hex

4 7555907

1 Washer

5 4060223

1 Flywheel

6 4060222

1 Stator

7 7555970

3 Washer, Flat

8 7555969

3 Washer, Lock

9 7517314

3 Screw

10 2201950

1 Kit - CDI (Incl. Nyogel and Decal)

11 4010279

1 Harness, Ignition

12 4060229

1 Coil, Ignition

13 4010124-305

2 Wire, Ignition

14 4020159

2 Cap, Spark Plug

11/00

C13

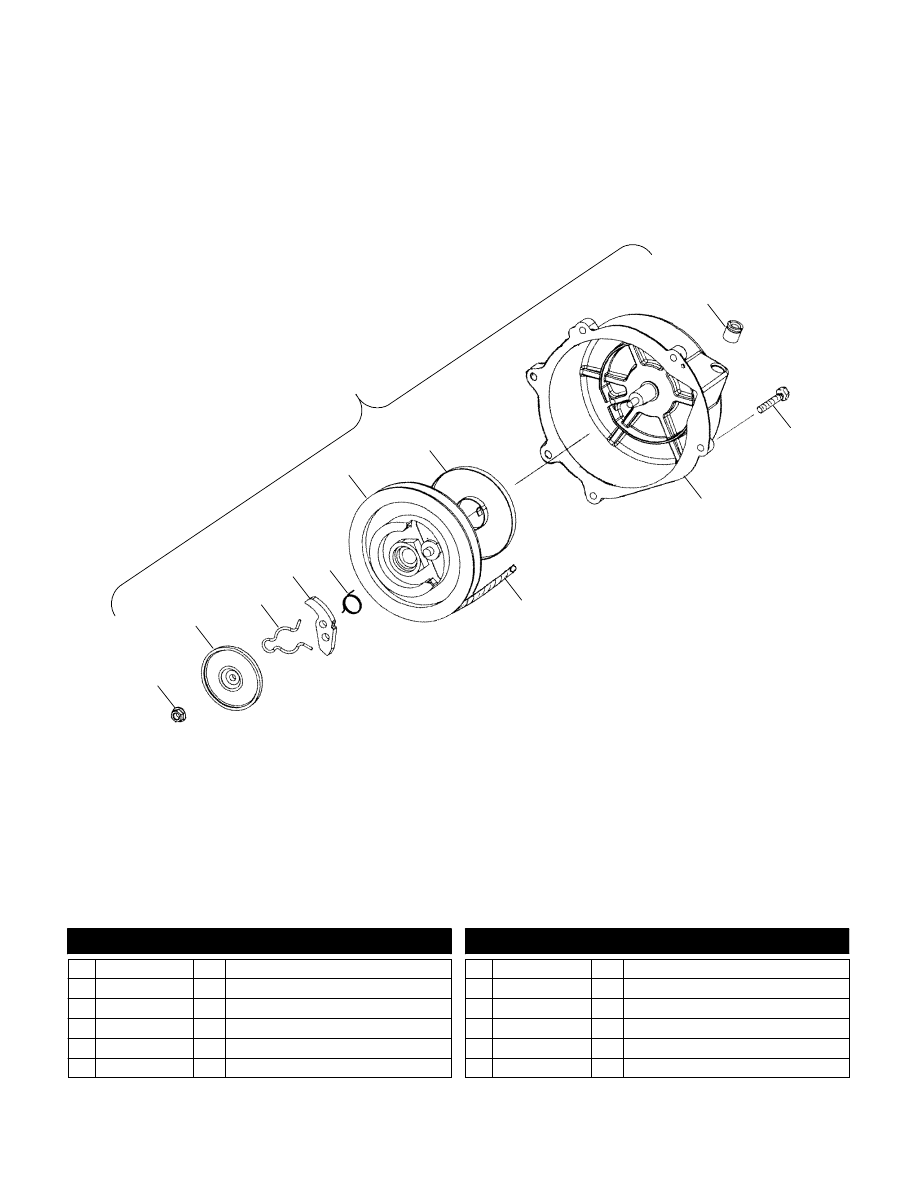

RECOIL STARTER

600 PRO X S01NX6ES

1

2

3

4

5

6

8

11

9

10

12

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1201815

1 Asm., Recoil (Incl. 2-8,11,12)

2 3040163

1 Nut

3 3040164

1 Plate, Friction

4 3040167

1 Spring, Friction

5 3040165

1 Ratchet

6 3040166

1 Spring, Return

7 3040168

1 Reel

8 3040170

1 Spring, Spiral

9 3040171

1 Bushing, Rope

10 7516827

6 Screw

11 5630645

1 Housing, Recoil

12 3040169

1 Rope

11/00
