Снегоход Lynx 59 Yeti 550. Руководство - часть 14

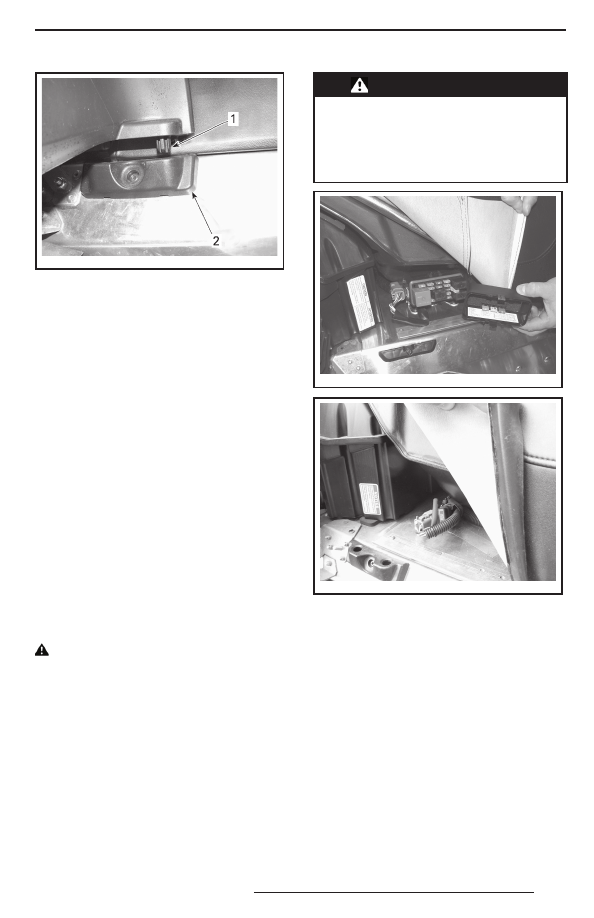

57

fmo2009-004-048_a

1. Выступ
2. Паз туннеля

ВСЕ
9.  Закройте фиксатор, повернув его на ¼

оборота по часовой стрелке.

Снятие/установка нижней боковой

панели

–  Откройте нижнюю боковую панель как опи-

сано выше.

–  Поднимите переднюю часть панели и осво-

бодите нижнюю часть из паза.

–  Освободите верхнюю часть панели, опус-

тив панель.

Процедура установки выполняется в обрат-
ном порядке.

21) Предохранители

Электрическая система защищена предо-
хранителями.
Блок предохранителей расположен в левой
части снегохода под обивкой сиденья. Для
доступа к блоку предохранителей откройте
нижнюю боковую панель, затем отведите
в сторону нижнюю левую часть обивки си-
денья.

 ОСТОРОЖНО Запрещается ис-

пользовать предохранитель с бо-

лее  высоким  номиналом  во  из-

б е ж а н и е   п о в р е ж д е н и я   э л е к т-

р и ч е с к и х   к о м п о н е н т о в   и / и л и

возможного возгорания.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-

нителя,  преж де  чем  запускать

двигатель, найдите и устраните

причину неисправности. Обрати-

тесь к авторизованному дилеру

Lynx.

fmo2012-003-005

fmo2012-003-021

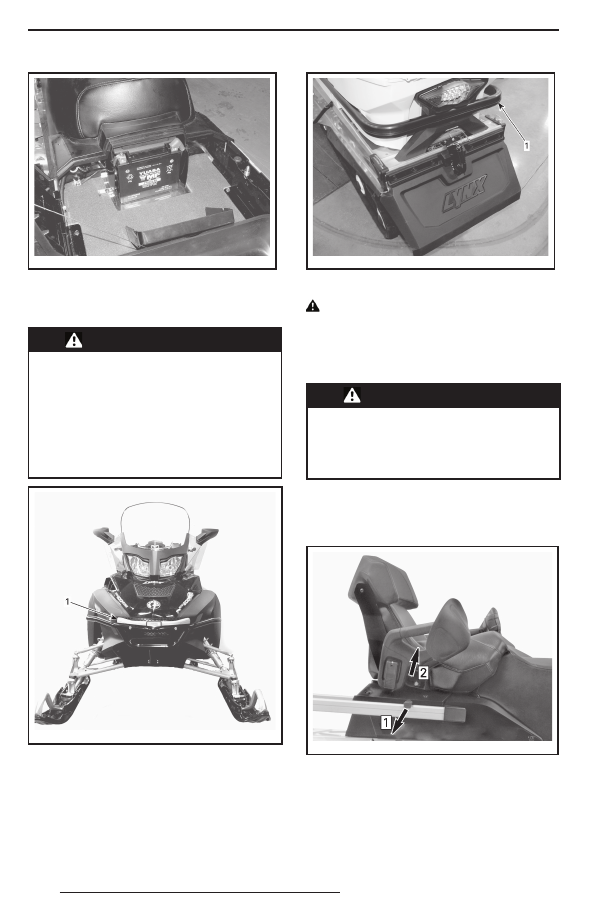

МОДЕЛЬ 550

Аккумуляторная батарея

Батарея расположена в отсеке под пасса-
жирским сиденьем. Чтобы получить доступ
к аккумуляторной батарее, снимите крышку,
нажав на её выступы, расположенные с обе-
их сторон.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

58

fmo2012-003-004

22) Рукоятка/бампер

Используйте рукоятку/бампер для подъёма
снегохода вручную.



ПРЕДОСТЕРЕЖЕНИЕ

Практикуйте правильную технику

подъёма, преимущественно ис-

пользуйте силу ног. Во избежа-

ние травм не пытайтесь поднять

тяжёлый  снегоход  в  одиночку.

Для подъёма снегохода исполь-

зуйте  соответствующие  техни-

ческие средства или обратитесь

к кому-нибудь за помощью.

fmo2012-003-006_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

fmo2012-003-007_a

ЗАДНИЙ
1. Рукоятка/бампер

 ОСТОРОЖНО Не буксируйте и не

поднимайте снегоход за лыжи.

23) Багажное отделение

Багажное отделение расположено за води-
тельским сиденьем.



ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н о е   о тд е л е н и е   д о л ж н о

быть надёжно закрыто. Не остав-

л я й т е  в  б а г а ж н о м  о тд е л е н и и

ос трые,  т яжёлые  или  хрупкие

предметы.

Чтобы открыть крышку, необходимо потя-
нуть и удерживать резиновый фиксатор,
затем поднять правую часть крышки или
пассажирского сиденья, если установлено.

mmo2 009 -004 -024_a

1. Потяните резиновый фиксатор
2. Поднимите правую часть крышки

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

59

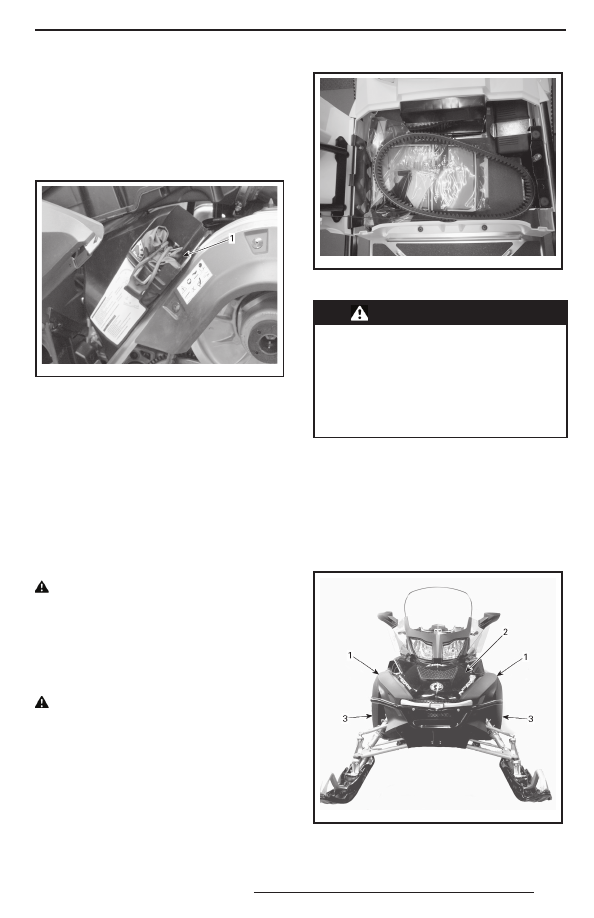

24)  Возимый комплект инст-

рум ентов

В  комплект  снегохода  входит  набор  ин-
струментов, необходимый для проведения
элемен тарного технического обслуживания.
Чехол для инструментов находится в мотор-
ном отсеке на кожухе вариатора.

fmo2012-003-008_a

1. Возимый комплект инструментов

25)  Место для хранения за-

пасной свечи зажигания

В футляре для комплекта возимого инстру-
мента предусмотрено место для хранения
запасных свечей зажигания, это позволя-
ет предохранить их от воздействия влаги,
а также защитить от грязи и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор, см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

 ОСТОРОЖНО Не пытайтесь регу-

лировать зазор свечи зажигания.

26)  Запасной ремень вариатора

Запасной ремень можно хранить в багажном
отделении под сиденьем.
ПРИМЕЧАНИЕ: Запасной ремень вариатора
не входит в комплект поставки снегохода.

  ОСТОРОЖНО  Убе дитесь,  что

вещи, которые хранятся в багаж-

ном отделении не повредят запас-

ной ремень вариатора.

fmo2012-003-014

27) Щитки и кожухи



ПРЕДОСТЕРЕЖЕНИЕ

Пуск и работа двигателя с нена-

дёжно установленным/закреплён-

ным кожухом ремня вариатора,

с открытым или снятым кожухом

тормозного  диска,  снятым  или

открытым капотом, снятыми или

открытыми боковыми панелями

категорически запрещается.

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи-
мися деталями механизмов и оберечь води-
теля или пассажира от случайного прикосно-
вения к сильно нагретым деталям двигателя.
Не регулируйте движущиеся детали меха-
низмов при работающем двигателе.

fmo2012-003-006_b

ТИПОВОЙ ВАРИАНТ
1. Верхние боковые панели
2. Капот
3. Боковые панели

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

60

fmo2012-003-009_a

1. Кожух
2. Кожух тормозного диска

28) Гусеница



ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на гусеницу

шипы, если это не разрешено ин-

струкциями BRP. Установка ши-

пов на нерекомендованный тип

гусеницы увеличивает опасность

разрыва и сход гусеницы с нап-

рав ляющих  катков,  что  может

привести к получению серьёзных

травм и гибели.

Прежде чем приступить к установке шипов
на гусеницу, необходимо обратиться к авто-
ризованному дилеру Lynx, чтобы выяснить
наличие такой возможности и узнать тип
устанавливаемых шипов.
Компания BRP не рекомендует продолжи-
тельное время и на высокой скорости дви-
гаться на снегоходе, оборудованном гусени-
цей с высокими грунтозацепами, по трассе
покрытой плотным снегом или льдом.
Если приходиться двигаться в таких усло-
виях, снизьте скорость и, по возможности,
сократите пройденное по таким покрытиям
расстояние.

 ОСТОРОЖНО Движение по трас-

се, покрытой плотным снегом или

льдом, на высокой скорости ведёт

к перегреву грунтозацепов гусени-

цы.  Во  избежание  повреж дения

гусеницы, снизьте скорость дви-

жения и, по возможности, сокра-

тите пройденное в таких условиях

движения расстояние.

Инструкции по уходу за гусеницей содер-
жатся в главах «ГУСЕНИЦА» и «НАТЯЖЕ-
НИЕ И ЦЕНТРОВКА ГУСЕНИЦЫ» раздела
«ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИ-
ВАНИЯ» настоящего Руководства.

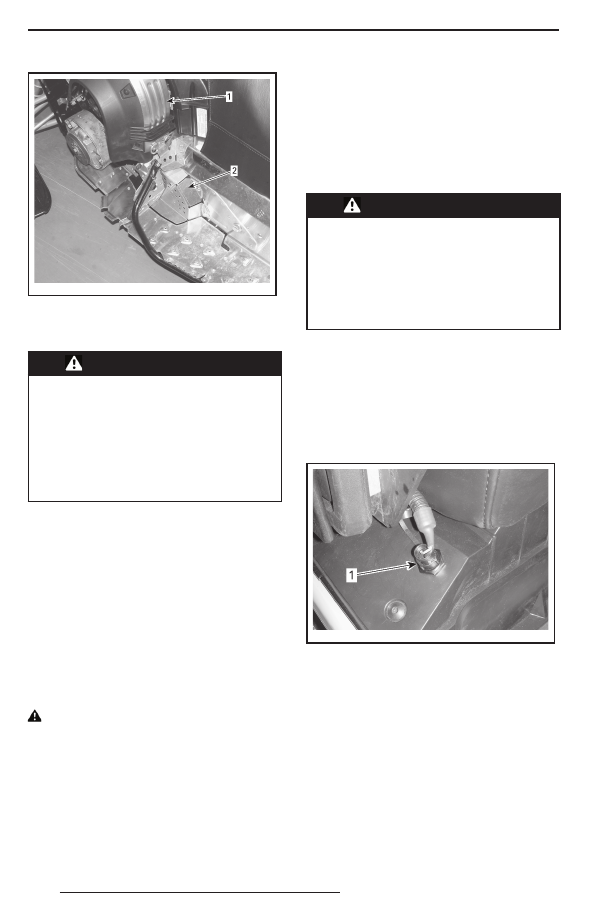

29) Пассажирское сиденье

ТОЛЬКО  МОДЕ ЛИ GR AND TOURER

®



COMMANDER (ДОП. ОБОРУДОВАНИЕ).



ПРЕДОСТЕРЕЖЕНИЕ

Во  время  движения  снегохода

пасс а ж ир (- ы)  д о л же н  с и д е ть

на своём месте, опираясь нога-

ми о подножки и держась рука-

ми за поручни или лямки. Соб-

людайте  это  простое  правило,

и риск падения пассажира будет

сведён к минимуму.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья выпол-
ните следующее:
1.  Отсоедините разъём аксессуаров, повер-

нув пластмассовый корпус против часовой
стрелки.

ПРИМЕЧАНИЕ: Разъём находится на левой
стороне багажного отделения.

200 9-004-0 16

1. Разъём аксессуаров

2.  Установите на разъём резиновую заглушку.
3.  Нажмите на рычажок замка и поднимите

заднюю часть сиденья.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
