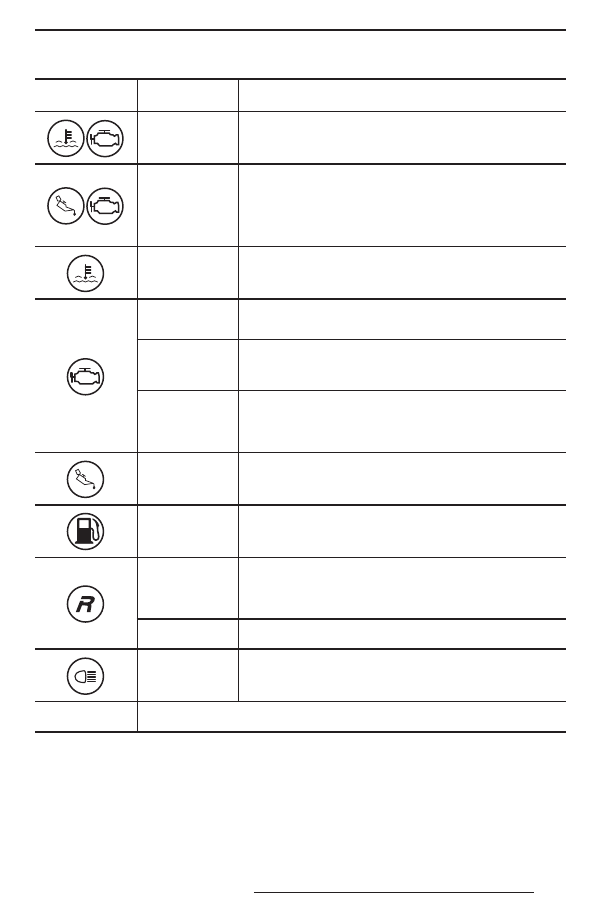

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Короткие зву-

ковые сигналы,

повторяющиеся с

высокой частотой

Перегрев двигателя, глушителя или ECM. Частота вращения ко-

ленчатого вала двигателя ограничена до 5500 об/мин. Как можно

скорее остановите двигатель и дайте компонентам остыть. Про-

верьте систему охлаждения.

Короткие зву-

ковые сигналы,

повторяющиеся с

высокой частотой

–  Критически низкий уровень инжекционного масла. Как можно

скорее  остановите  снегоход  в  безопасном  месте,  затем,  пре-

жде чем вновь запустить двигатель, заполните резервуар ин-

жекционной системы смазки.

–  Если уровень инжекционного масла в норме, возможна неисп-

равность  инжекционной  системы  смазки — незамедлительно

обратитесь к авторизованному дилеру Lynx.

4 коротких звуко-

вых сигнала

Перегрев  двигателя,  глушителя  или ECM. Снизьте  скорость

движения  снегохода  и  продолжите  движение  по  рыхлому  сне-

гу или остановите двигатель и дайте возможность компонентам

остыть. Проверьте систему охлаждения.

4 коротких звуко-

вых сигнала

Неисправность  системы  управления  двигателем,  которая  пре-

пятствует нормальному функционированию двигателя, как мож-

но скорее обратитесь к авторизованному дилеру Lynx.

Четыре коротких

звуковых сигнала

каждые 2 минут

–  Аварийный режим работы двигателя.

–  Убедитесь, что используется рекомендованное топливо.

–  Проверьте качество топлива, замените при необходимости.

–  Если проблема не устранена, обратитесь к дилеру Lynx.

Повторяющиеся

звуковые сигналы

–  Принудительная  остановка  двигателя  в  результате  его  пере-

грева, вызванного длительной работой на оборотах холостого

хода.

–  Неисправность топливного насоса, обратитесь к авторизован-

ному дилеру Lynx.

Четыре коротких

звуковых сигнала

каждые 2 минут

Низкий уровень инжекционного масла. Незамедлительно запол-

ните резервуар инжекционной системы смазки.

—

Низкий уровень топлива. Дисплей показывает одно деление. До-

заправьте топливо как можно раньше.

Продолжитель-

ные звуковые сиг-

налы, повторяю-

щиеся с низкой

частотой

Включён электронный реверс.

3 коротких звуко-

вых сигнала

После  попытки  включения  электронного  реверса  направление

вращения коленчатого вала не изменяется, повторите попытку.

—

Включён дальний свет фар.

DESS

См. параграф «КОДЫ СИГНАЛЬНОЙ ЛАМПЫ DESS» главы «ВЫКЛЮЧАТЕЛЬ

СО ШНУРОМ БЕЗОПАСНОСТИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

46

Отображение кодов неисправностей

ТОЛЬКО  МОДЕЛИ  С  МНОГОФУНКЦИО-
НАЛЬНЫМ АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
Нажав и удерживая кнопку MODE (М), нес-
колько раз одновременно нажмите переклю-
чатель света фар.
Если сгенерировано два или более кодов
неисправностей, для их просмотра исполь-
зуйте кнопки SET (S) и MODE (M).
Чтобы выйти из режима отображения кодов
неисправностей, нажмите и удерживайте
кнопку MODE (M).
Значение  кодов  неисправностей  можно
узнать у авторизованного дилера Lynx.

6)  Кнопка MODE (M), распо-

ложенная на информаци-

онном центре (кроме YETI

600 ACE и моделей 550)

ТОЛЬКО  МОДЕЛИ  С  МНОГОФУНКЦИО-
НАЛЬНЫМ АНАЛОГО-ЦИФРОВЫМ ИНФОР-
МАЦИОННЫМ ЦЕНТРОМ
Кнопка используется для просмотра показа-
ний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

7)  Кнопка SET (S), располо-

женная на информацион-

ном центре (кроме YETI

600 ACE и моделей 550)

Кнопка используется для просмотра и нас-
тройки параметров, отображаемых на много-
функциональном дисплее.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой SET (S) на многофункциональном
переключателе, которая имеет аналогичное
назначение.

8)  Рычаг дроссельной заслонки

Управление рычагом осуществляется боль-
шим пальцем. Нажатие на рычаг дроссель-
ной заслонки приводит к увеличению обо-
ротов двигателя и включению вариатора
трансмиссии. При полном отпускании рычага
дроссельной заслонки двигатель автомати-
чески переходит в режим холостого хода.



ПРЕДОСТЕРЕЖЕНИЕ

Пере д  пус ком  д в иг а т е л я  про -

в е р ьт е   р а б о т у   р ы ч а г а   д р о с -

сельной заслонки. Рычаг, отпу-

щенный после нажатия, должен

самостоятельно возвращаться

в исходное положение. Эксплуа-

тация снегохода с неисправным

механизмом привода дросселя

категорически запрещена.

9) Рычаг тормоза

Нажатие  на  рычаг  включает  тормозной
механизм. При отпускании рычаг автома-
тически возвращается в исходное положе-
ние. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

10)  Рычаг стояночного тормоза

Стояночный тормоз обязательно должен
включаться во время стоянки снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз отк-

лючён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреждение

тормозной системы, потеря тор-

мозного эффекта и/или возгорание.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем вытяните блокировочный рычажок.
Когда рычаг тормоза блокирован в промежу-
точном положении (примерно на половине
полного хода), стояночный тормоз полно-
стью включён.

 ОСТОРОЖНО Положение рычага

стояночного тормоза может изме-

няться в зависимости от степени из-

носа накладок тормозных колодок.

Убедитесь, что снегоход надёжно

удерживается на месте включён-

ным стояночным тормозом.

ПРИМЕЧАНИЕ: Блокирующий рычаг может
находиться в двух положениях.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

mmo2 007 -009 -037_a

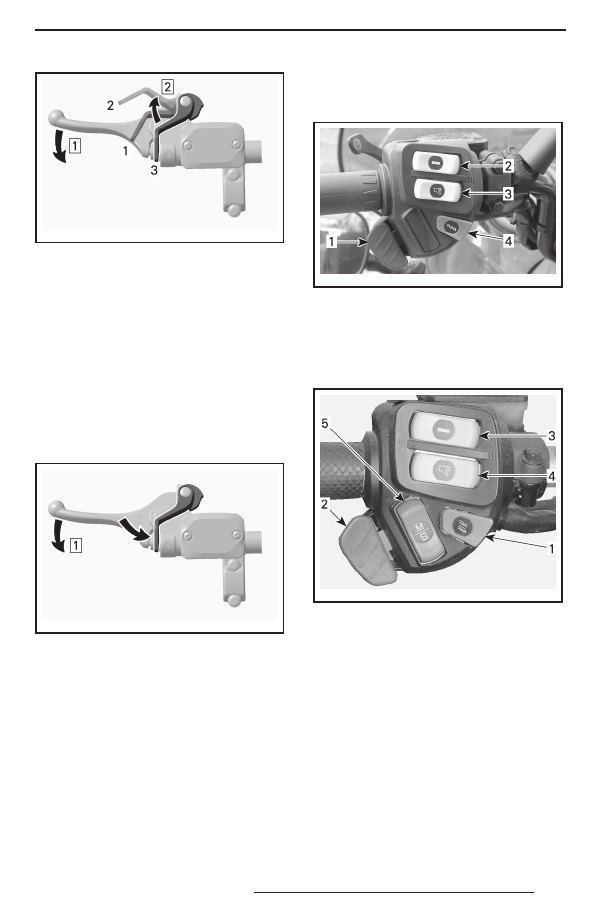

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА.
1. Положение 1
2. Положение 2
3. OFF (выкл.)

–  Шаг 1: Нажатие и удерживание рычага

тормоза.

–  Шаг 2: Регулировка блокировочного ры-

чажка.

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировоч-
ный рычажок автоматически возвращается
в исходное положение. Перед началом дви-
жения не забывайте полностью отключить
стояночный тормоз.

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

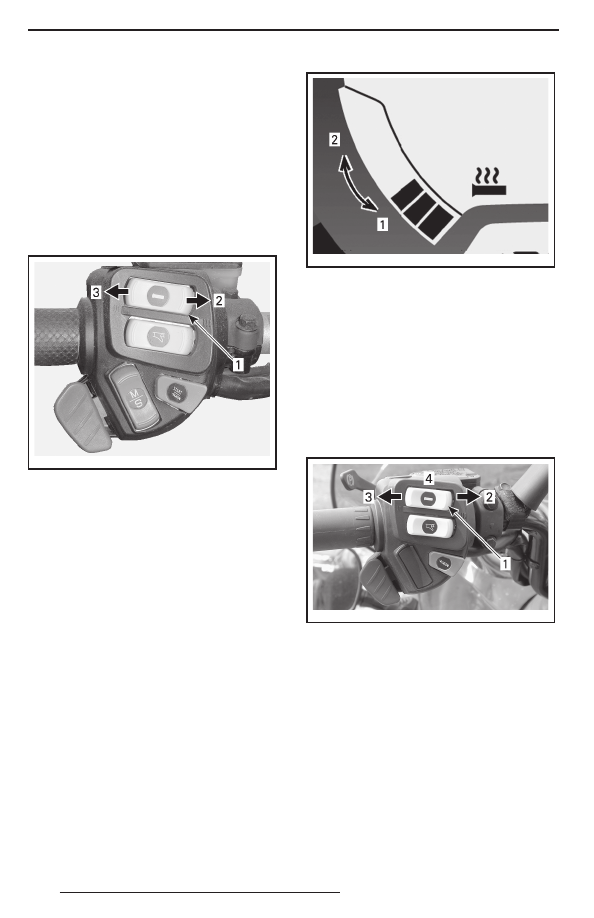

11)  Многофункциональный

переключатель

YETI 600 ACE И МОДЕЛИ 550

mmo2 007 -003 -003_a

1. Переключатель света фары
2.  Выключатель электрообогрева рукояток
3.  Выключатель электрообогрева рычага

дроссельной заслонки

4. Кнопка пуска двигателя

ВСЕ МОДЕЛИ, КРОМЕ YETI 600 ACE И МО-
ДЕЛИ 550

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка пуска двигателя
2. Переключатель света фар
3.  Выключатель электрообогрева рукояток
4.  Выключатель электрообогрева рычага

дроссельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка пуска двигателя

При нажатии на кнопку осуществляется за-
пуск двигателя. Более подробная инфор-
мация приведена в разделе «УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

48

Переключатель света фар

При нажатии происходит включение ближ-
него  или  дальнего  света  фар.  Приборы
освещения автоматически включаются при
работающем двигателе.

Выключатель электрообогрева ру коя-

ток

Установите переключатель в такое положе-
ние, при котором Вашим рукам будет обес-
печена комфортная температура.
ВСЕ МОДЕЛИ, КРОМЕ YETI 600 ACE И МО-
ДЕЛИ 550

mmo2 008 -003 -009_c

1.  Выключатель электрообогрева рукояток
2.  Теплее
3.  Холоднее

На перечисленных выше моделях, интенсив-
ность обогрева рукояток руля будет отобра-
жаться на многофункциональном дисплее.
Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев рукояток вы-
ключен.

mmo2 007 -009 -043_b

МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР — ИНТЕНСИВНОСТЬ ОБОГРЕВА
1. Холоднее
2. Теплее

YETI 600 ACE И МОДЕЛИ 550
ПРИМЕЧАНИЕ:  Обогрев  рукояток  руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
2000 об/мин.
Выберите положение переключателя, ко-
торое позволит обеспечить необходимую
интенсивность обогрева и поддержание
комфортной для ваших рук температуры.

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рукояток
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки

Установите переключатель в такое положе-
ние, при котором Вашему большому пальцу
будет обеспечена комфортная температура.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
