56

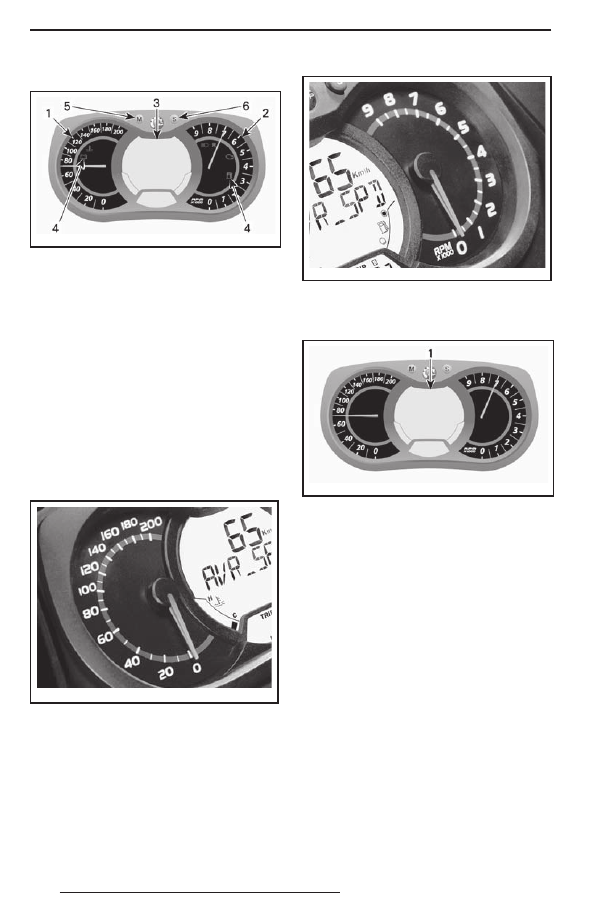

Описание информационного центра

mmo2 007 -009-066_x

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

ПРИМЕЧАНИЕ: На заводе информацион-

ный центр настроен для отображения ин-

формации в Метрической системе мер,

однако его настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.
1) Спидометр
Отображает скорость движения снегохода.

mmo2 008 -007-017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -007-018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный

цифровой дисплей

mmo2 007 -009-066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФРО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активирован-

ных функциях или неисправностях;

–  отображения кодов неисправностей.
Когда происходит первое включение

информационного центра, цифровой

дисплей по умолчанию отображает по-

следний выбранный параметр.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

57

!



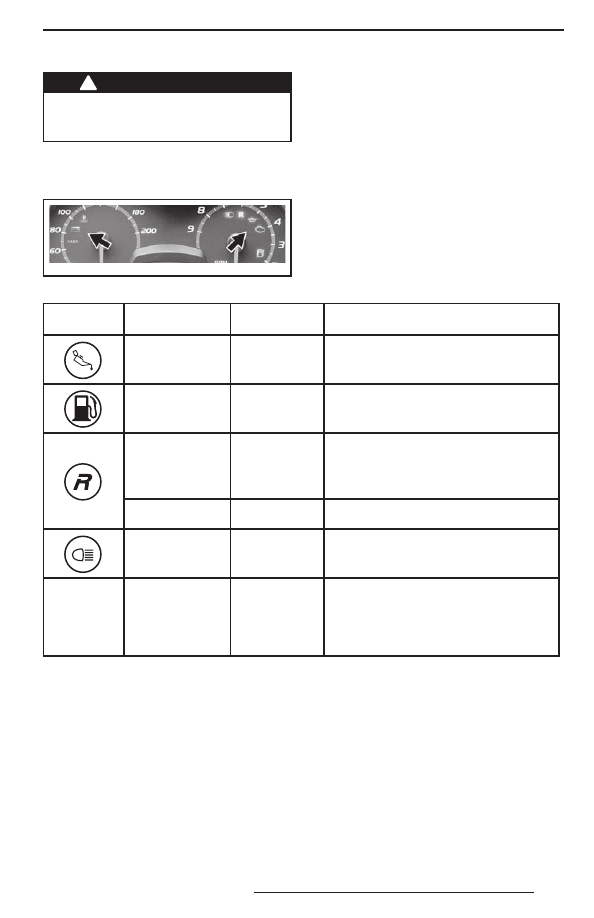

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

4)  Сигнальные лампы

и предупреждающие

сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре коротких

звуковых сигнала

каждые 5 минут

LOW OIL

Низкий  уровень  инжекционного  масла.

Остановите снегоход в безопасном мес-

те и долейте инжекционное масло.

—

—

Низкий  уровень  топлива.  На  дисплее  ото-

бражается  только  один  (1)  сегмент.  Доза-

правьте топливо как можно раньше

Продолжитель-

ные сигналы, по-

вторяющиеся

с небольшой час-

тотой

REVERSE

Реверс включён

3 коротких звуко-

вых сигнала

REV. FAIL

Режим  реверса  не  включился  —  попы-

тайтесь снова

—

—

Включён дальний свет фар

—

—

WARM UP

Двигатель  и/или  инжекционное  масло

нуждаются  в  прогреве  перед  началом

работы  в  нормальном  режиме.  Часто-

та  вращения  коленчатого  вала  двигате-

ля  ограничена,  пока  не  будет  достигну-

та необходимая температура

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

5) Кнопка MODE (M)
Кнопка используется для просмотра по-

казаний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользо-

ваться кнопкой MODE (M) на много-

функциональном переключателе, кото-

рая имеет аналогичное назначение.

6) Кнопка SET (S)
Кнопка используется для просмотра, на-

стройки и сброса параметров, отобража-

емых на многофункциональном дисплее.

Для сохранения настроек двигатель дол-

жен быть запущен.
ПРИМЕЧАНИЕ: Можно также пользо-

ваться кнопкой SET (S) на многофункци-

ональном переключателе, которая име-

ет аналогичное назначение.

58

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

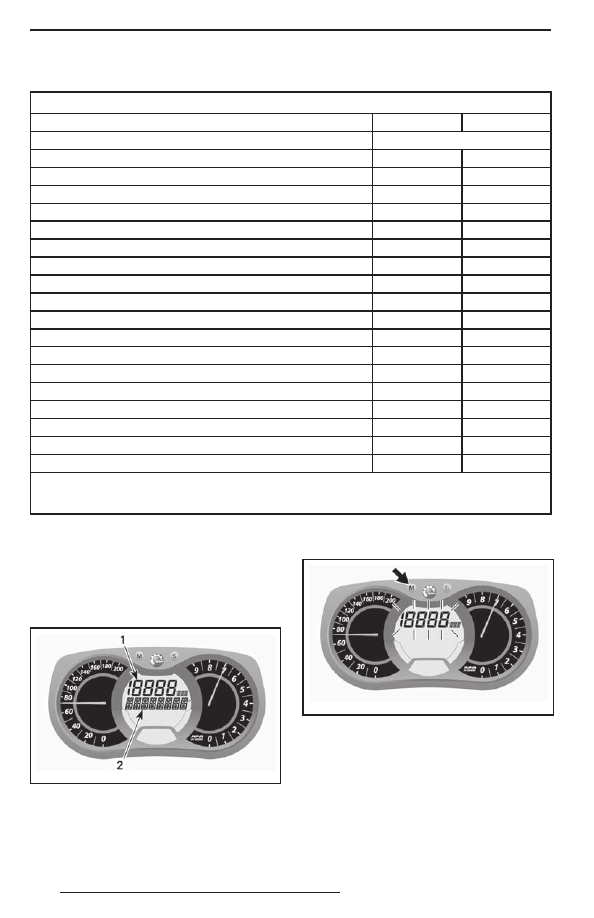

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600 HO E-TEC

800R E-TEC

A) Спидометр

Отображаются по умолчанию

B) Тахометр (об/мин)

X

X

C) Одометр

X

X

D) Счётчик пробега за поездку «A» или «B»

X

X

E) Счётчик моточасов

X

X

F) Часы

N.A.

N.A

G) Уровень топлива

X

X

H) Высотомер

X

X

I) Максимальная скорость

X

X

J) Средняя скорость

X

X

K) Интенсивность обогрева рукояток

X

X

L) Интенсивность обогрева рычага дроссельной заслонки

X

X

M) Средний расход топлива

X

X

N) Суммарный расход топлива

X

X

O) Дисплей сообщений

X

X

P) Температура охлаждающей жидкости

X

X

Q) Режим консервации двигателя E-TEC

X

X

R) Режим записи круга

X

X

S) Режим консервации двигателя

X

X

X = символом X обозначаются стандартные функции;

Opt = дополнительное оборудование

N.A. = не доступно

A) Спидометр
В дополнение к аналоговому спидоме-

тру скорость также может отображать-

ся на многофункциональном дисплее.
Скорость  может  отображаться  как

на дисплее 1, так и на дисплее 2.

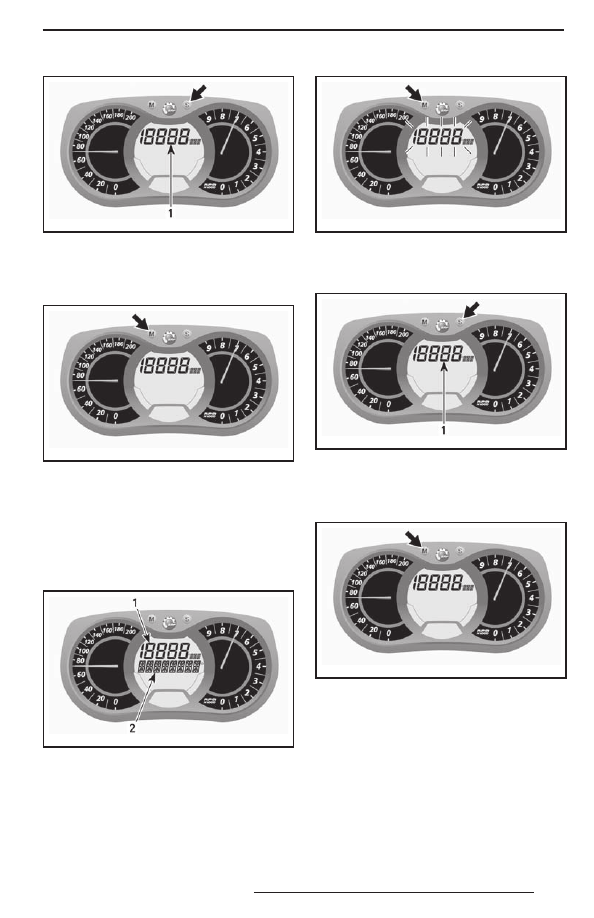

mmo2 007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку

MODE (M), затем выполните следующее:

mmo2 007 -009-066_m

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима спи-

дометра.

59

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

mmo2 007 -009-066_n

1. Режим спидометра

Для подтверждения выбора режима наж-

мите кнопку MODE (M) или подождите

5 секунд.

mmo2 007 -009-066_o

В) Тахометр (об/мин)
В дополнение к аналоговому тахометру

частота  вращения  также  может  ото-

бражаться на многофункциональном

дисплее.
Частота вращения может отображать-

ся как на дисплее 1, так и на дисплее 2.

mmo2 007 -009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажимайте кнопку

MODE (M), затем выполните следующее:

mmo2 007 -009-066_m

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима та-

хометра.

mmo2 007 -009-066_n

1. Режим тахометра

Для подтверждения выбора режима наж-

мите кнопку MODE (M) или подождите

5 секунд.

mmo2 007 -009-066_o

C) Одометр
Измеряет общий пробег снегохода в ки-

лометрах или милях.
Для выбора режима одометра нажимай-

те кнопку SET (S).
