Комбайн зерноуборочный самоходный РСМ-181 «TORUM-740». Руководство - часть 2

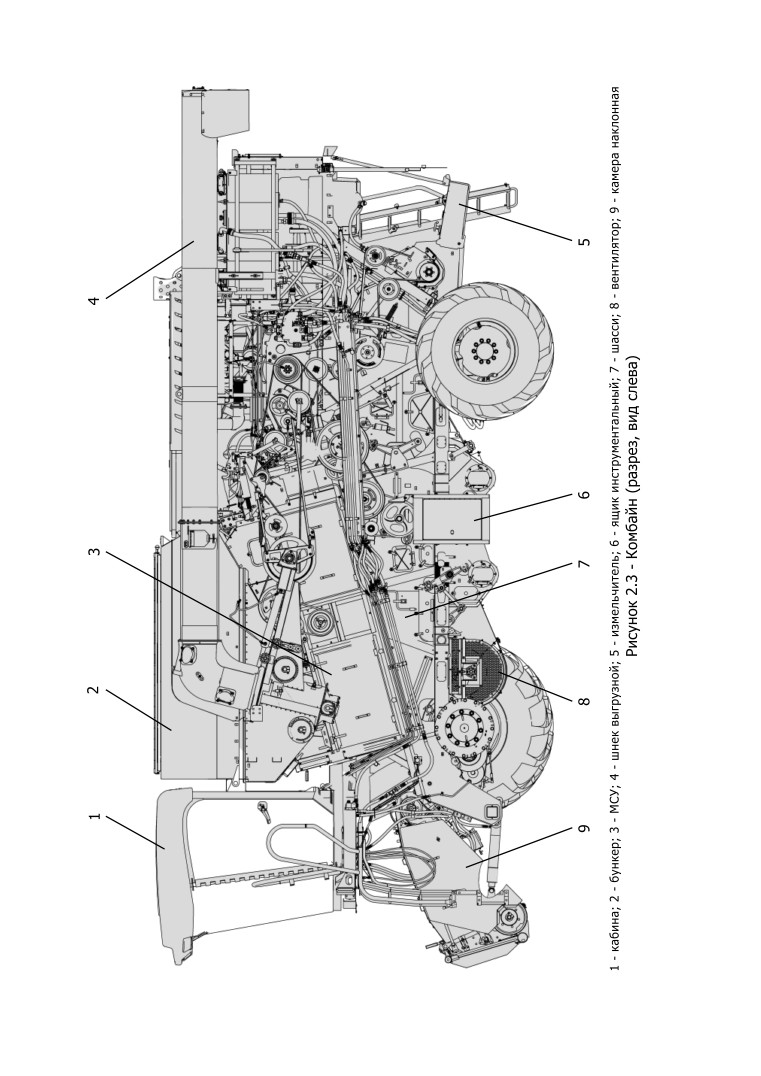

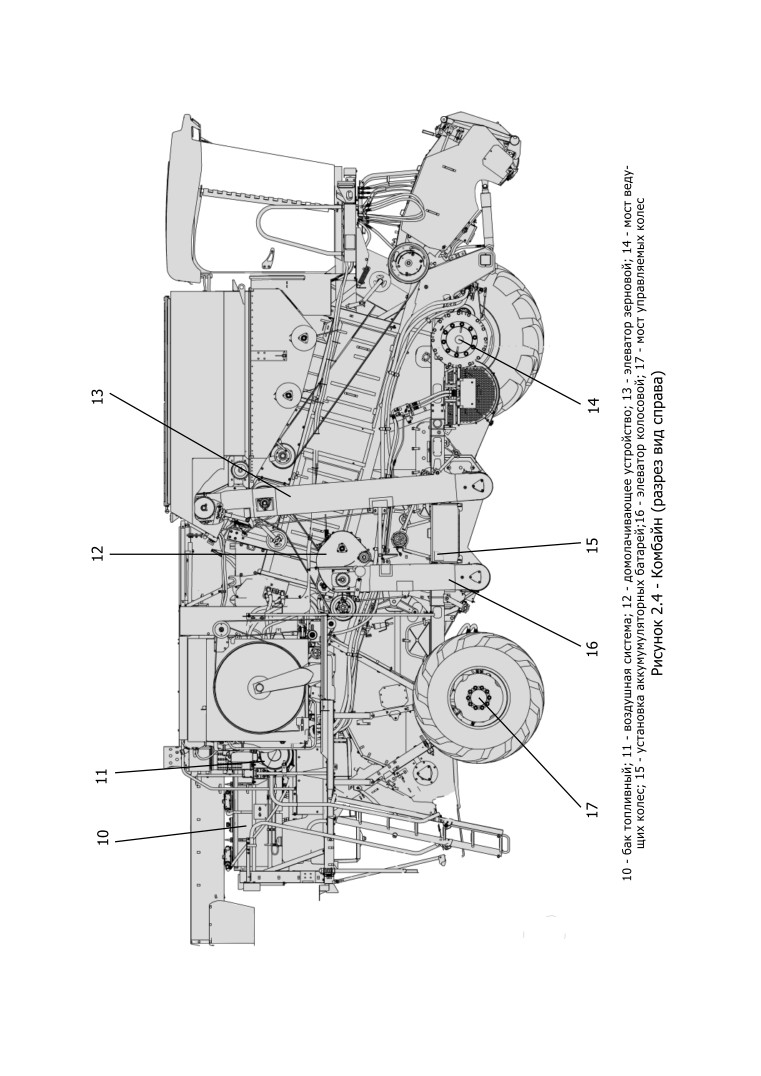

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

2.4 Основные технические данные

Основные технические данные указаны в таблице 2.2.

Таблица 2.2 - *Основные технические данные

Наименование

Единица

Значение

изме-

рения

Общие технические данные

Марка

РСМ-181

Условное название

«TORUM-740»

Тип

Самоходный колесный с продольно

расположенным роторным МСУ

Габаритные размеры комбайна в

транспортном положении, без жат-

ки:

- при движении по дорогам общего

мм

назначения:

- ширина (по колесам)

3677±20

- длина (наклонная камера в транс-

9110±50

портном положении)

- высота

3963±20

- при перевозке железнодорожным

транспортом (со снятыми колеса-

ми):

- ширина

3350±20

- длина (наклонная камера в транс-

9110±50

портном положении)

- высота

3590±20

Масса комбайна конструкционная

кг

16350±490

(сухая)

Масса эксплутационная

кг

17300±520

Масса комбайна эксплутационная

в комплектации с жаткой шириной

захвата:

кг

- 5 м

18750±560

- 6 м

18900±570

- 7 м

19050±570

- 9 м

19430±580

База

мм

3863±50

Дорожный просвет под кожухом

очистки, не менее

мм

400

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Продолжение таблицы 2.2

Колея:

мм

- ведущих колес:

- с мостом 181.02.01.000

2900±20

- с мостом 181.02.04.000

3150±20

- полугусеничного хода с мостом

2948±20

181.02.04.000

- управляемых колес:

- 181.02.02.000

3120±20

- 181.02.02.200

2954±20

- 181.02.02.100

2952±20

Минимальный радиус поворота

(по следу наружного заднего мос-

та, не более)

8,5

Срок службы

лет

Рабочая скорость движения на ос-

новных операциях, не более:

км/ч

- колесный вариант

- полугусеничный вариант

Транспортная скорость по дорогам

общего назначения, не более:

- колесный вариант

км/ч

- полугусеничный вариант

Жатка

Тип

Фронтальная,

с шарнирно-подвешенным

уравновешенным корпусом, автоматичес-

ки копирующим рельеф поля в продоль-

ном и поперечном направлениях на задан-

ной высоте среза

Ширина захвата

Высота среза:

мм

- при копировании рельефа поля

60±15; 100±15; 140±15; 180±15

- без копирования рельефа поля

от 180 до 900

Мотовило

Универсальное, эксцентриковое, с пру-

жинными пальцами

Пределы регулирова-

ния частоты вращения

мин^-1

от 15 до 50

Масса жатки при ширине захвата

кг

1427

6 м

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Продолжение таблицы 2.2

Управление жаткой:

- привод мотовила

Гидрообъемный, с пропорцио-альным

электромагнитным уп-равлением частотой

вращения гидромотора

- подъем и вынос мотовила

Осуществляется гидроцилиндра-ми, с уп-

равлением из кабины че-рез секционный

гидрораспреде-литель с релейным элект-

ромаг-нитным управлением

- поворот жатки в поперечном

Осуществляется вокруг центрального шар-

направлении

нира с помощью блоков пружин, располо-

женных по бокам наклонной камеры

Делители

Прутковые нерегулируемые

Наклонная камера

Тип наклонной камеры

Битерного типа с реверсом

Реверс наклонной камеры

Гидромотором, с управлением из кабины

через секционный гидрораспределитель с

релейным электромагнитным управлени-

ем

Включение привода наклонной

Электромагнитной муфтой

камеры

Подъем наклонной камеры

Гидроцилиндрами, с управлением из ка-

бины через секционный гидрораспредели-

тель с релейным электромагнитным управ-

лением

Платформа-подборщик

Масса

кг

1205

Ширина захвата (по полотну под-

3,4

борщика)

Габаритные размеры:

мм

- длина

2000

- ширина

4100

- высота

1245

Привод подборщика

Гидрообъемный,

пропорцио-

нальным

электромагнитным

уп-

равлением частотой вращения гидромото-

ра

Молотильный агрегат

Ширина молотилки (конструктив-

мм

1500

ная)

Компоновка

Центрально-расположенные

кa-

бина, бункер, моторная установка

Защита от попадания посторон-

Камнеуловитель (до МСУ)

них предметов

МСУ (молотильно-сипарирующее устройство)

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Продолжение таблицы 2.2

Тип

Роторное

Ротор

Продольно расположенный

Диаметр ротора

мм

762

Привод ротора

Гидромеханический

Частота вращения ротора

мин^-1

от 250 до 1000

Способ изменения частоты вра-

Гидростатическим приводом с электроуп-

щения

равлением, двухступенчатая коробка пе-

реключения передач

Тип деки

Вращающаяся, со сменными пробивными

секциями

Угол обхвата подбарабанья

градус

360

Частота вращения деки, не более

мин^-1

Регулировка молотильных зазо-

Изменением положения молотильных сек-

ров

ций деки

(МСУ)

Очистка:

- тип

Ветрорешетная двухкаскадная с продувае-

мым дополнительным перепадом

- тип решет

Жалюзийные, с поворотными гребенками

- общая площадь очистки,

не менее

м²

Стрясная доска:

Корытообразная,

гребенчаты-

- тип

ми делителями

Вентилятор очистки:

- тип

Центробежный, двухкорпусной

- внутренний диаметр корпуса

вентилятора, не менее

мм

720

- частота вращения

мин^-1

от 250 до 1000

Привод

Гидрообъемный, с пропорциональным

электромагнитным управлением частотой

вращения гидромотора

Регулировка

режи-

мов

работы

венти-

Электроуправлением из кабины

лятора

Устройство домолачивающее

Автономное, роторного типа, с шарнирно

подвешенными лопастями

Элеваторы

Скребковые

Шаг скребков элеваторов:

мм

- зернового

152

- колосового

228

Ширина скребка

мм

200

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Продолжение таблицы 2.2

Частота вращения шнеков:

мин^-1

- зернового

353

- колосового нижнего

378

- распределительного шнека

473,5

Частота вращения домолачиваю-

мин^-1

1338

щего устройства

Бункер для зерна

C сигнализацией заполнения объема на 2-х

уровнях, с трансформирующейся крышей,

с виброднищем

Оснащение бункера

Пробоотборник, лестница для входа в бун-

кер, вибродно

Количество шнеков в бункере

шт

Вместимость

м³

10,5

Привод вибродна

Осуществляется

двумя

вибро-

побудителями,

управляемыми

помощью

секции

гидрораспре-

делителя

релейным

электро-

магнитным управлением

Частота колебания вибропобуди-

Гц

теля

Выгрузное устройство

Шнековое, башенного типа, с автономной

выгрузкой

Высота выгрузки, не менее

4,3

Длина выгрузного шнека, не ме-

4,7

нее

Угол поворота выгрузного шнека,

градус

105

не менее

Скорость выгрузки (для зерна пше-

л/с

100

ницы влажностью до 15 %), не

менее

Установка моторная

Двигатель

Тип

Дизельный 4-х тактный жидкостного ох-

лаждения с турбонаддувом и охлаждением

наддувочного воздуха

Мощность номинальная

кВт

294 (400)

(л.с.)

Число цилиндров и их расположе-

шт.

8, V-образное

ние

Охлаждение масла

Жидкостно-масляный

тепло-обменник,

расположенный на двигателе

Номинальная частота вра-

мин^-1

1900

-20

щения коленчатого вала

Система пуска

Электростартерная

Система охлаждения двигателя

Радиатор водяной в бло-

Трубчатый шестирядный пластинами

ке радиаторов

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Продолжение таблицы 2.2

Радиатор воздушный в

Трубчатый

охлаж-

блоке радиаторов

дающими пластинами

Масляный теплообменник ох-

Установлен в блоке радиаторов. Трубча-

лаждения масла гидростатичес-

тый без охлаждающих пластин

кая трансмиссия (далее ГСТ)

Диаметр вентилятора

мм

660, установлен на двигателе

Частота вращения вентилятора

мин^-1

2489

Сетчатый, барабанного типа

Воздухозаборник

принудительным вращением

Ходовая часть

Тип

Колесный, или полугусеничный

Мост ведущий:

181.02.01.000, 181.02.04.000 под установ-

- тип

ку полугусеничного хода)

Несущая балка с трёхскоростной коробкой

передач и бортовыми редукторами

Максимальная вертикальная на-

216000(21600)

Н(кг)

грузка на мост при нулевом уклоне

Коробка передач:

- тип

Механическая, двухходовая с тремя диа-

пазонами

Управление коробкой диапазонов

Дистанционное, тросами двухстороннего

действия

Управление тормозами

Гидравлическое, педалью

Управление стояночным тормо-

Рычагом и тросом двухстороннего дейс-

зом

твия

Бортовой редуктор (левый и пра-

вый):

- тип

планетарный, двухступенчатый

Тормоза рабочие

Дисковые с раздельным гидроприводом

на каждое ведущее колесо

Тормоз стояночный

Механический барабанного типа

Размер шин:

дюйм

30.5L-32 модели Ф-179 167А6 HC16 - «Ро-

- ведущих

сава»;

30.5LR32 172А8 - «Днепрошина»; 30,5L-

32 ФБел-179М PR 18 170А6 - «Белшина»;

30.5L-32 модели Ф-136 167А6 HC16 - «Ро-

сава» ( с высокими грунтозацепами)

- управляемых

540/70R24 146А6 - Днепрошина», 21,3-24

154А8 ИЯВ-79 НС 12 -«Белшина» (ведущий

управляемый мост); или 21,3-24 ИЯВ-79У

155А8 НС12 - “Росава”

18.4-24 модели Ф-148 158А6 НС12-

«Росава» (ведомый управляемый мост);

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Продолжение таблицы 2.2

Давление в шинах мос-

МПа

та ведущих колес:

- при обкатке и перегоне комбай-

0,18±0,02

на;

- рабочее с платформо-подбор-

0,24±0,02

щиком;

-рабочее при всех остальных ком-

0,28±0,02

плектациях

Давление в шинах

шины

моста управляемых колес:

МПа

540/70

21.3-24

18,4-24

21,3-24

R24

НС12

146А6

154А8

158А6

155А8

при всех режимах работы

0,2±0,02

0,22±0,02

0,28±0,02

0,24±0,02

Полугусеничный ход (тип)

F 890 х 2500 39 pitches 30” width (фирма

Westtrack)

Управляемый мост ( ведущий)

181.02.02.000

Вертикальная нагрузка на мост

Н (кг)

90000 (9000)

Поворот управляемых колес

Гидрообъемный привод с использованием

двух гидроцилиндров

Управляемый мост

181.02.02.100, 181.02.02.200

Вертикальная нагрузка на мост

Н (кг)

90000 (9000)

Поворот управляемых колес

Гидрообъемный привод с использованием

двух гидроцилиндров

Кабина

Тип

Сварная, подрессоренная, герметичная, с

кондиционированием и подогревом возду-

ха

Отопитель (по требованию)

С отбором тепла от системы охлаждения

двигателя

Кондиционер

Фреонового типа

Компрессор кондиционера:

- частота вращения

мин^-1

от 2700 до 3010

- потребляемая мощность

кВт

от 3,62 до 4,62

Уровень звука на рабочем месте

дБА

78,5

оператора

Сиденье

Мягкое с регулировкой по массе, пере-

мещением вперед-назад и вверх-вниз, с

регулировкой наклона спинки, откидным

подлокотником

Гидрооборудование

Тонкость фильтрации:

мкм
