Комбайн зерноуборочный самоходный РСМ-142 «АСROS-530». Руководство - часть 26
Приложение Б

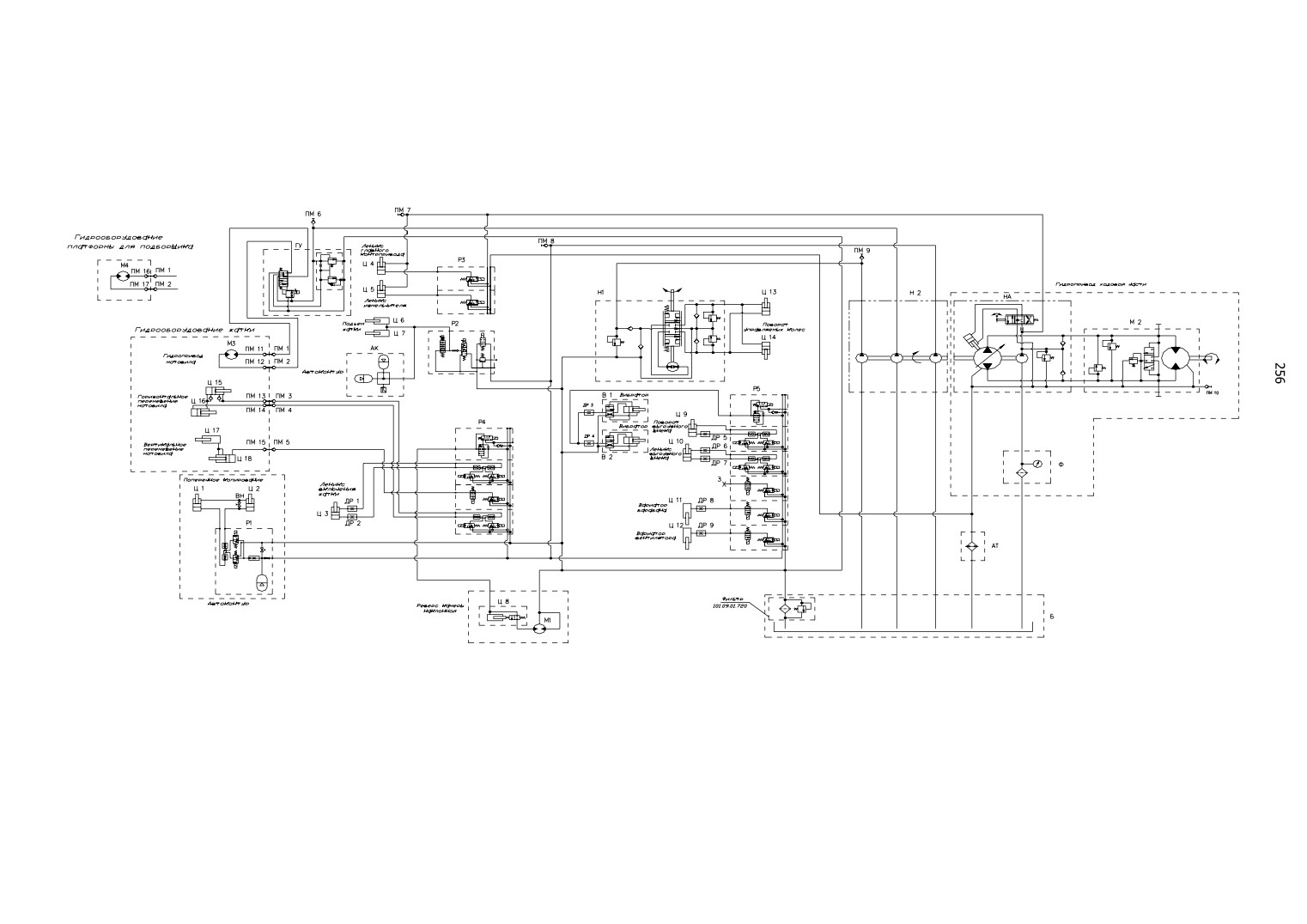

Схема гидравлическая принципиальная
(обязательное)
AK - блок гидроаккумуляторов; АТ - радиатор; Б - гидробак; В1, В2 - вибраторы; ВН - кран шаровый; М1 - гидромотор реверса наклонной камеры; М2 - гидромотор ГСТ; М3 - гидромотор жатки; М4 - гидромотор плат-
формы для подборщика; ГУ - гидроблок привода мотовила; ДР1,2,6,7,8,9 - дроссель ∅ 0,8 мм; ДР5 - дроссель ∅ 1,4 мм; ДР 3,4 - дроссель ∅ 3 мм; Н1 - насос-дозатор; Н2 - тандем насосов (насос привода мотовила, насосы ос-
новной и рулевой систем); НА - насос ГСТ; Р1-блок поперечного копирования; Р2-блок продольного копирования; Р3, Р4, Р5 - гидрораспределители; ПМ 1,2,3,4,5,6,7,8,9,10,11,12,13,14,15 - полумуфты; Ц1; Ц2 - гидроцилиндры
поперечного копирования; Ц3 - гидроцилиндр леникса включения жатки; Ц4 - гидроцилиндр леникса главного контрпривода; Ц5 - гидроцилиндр леникса измельчителя, Ц8 - гидроцилиндр включения реверса наклонной камеры;
Ц9 - гидроцилиндр поворота выгрузного шнека; Ц10 - гидроцилиндр леникса выгрузного шнека; Ц11 - гидроцилиндр вариатора барабана; Ц12 - гидроцилиндр вариатора вентилятора; Ц13,14 - гидроцилиндры поворота руле-
вых колес; ; Ц15,16 - гидроцилиндры горизонтального перемещения мотовила; Ц17,18 - гидроцилиндры вертикального перемещения мотовила; Ф - фильтр всасывающий.
Приложение В

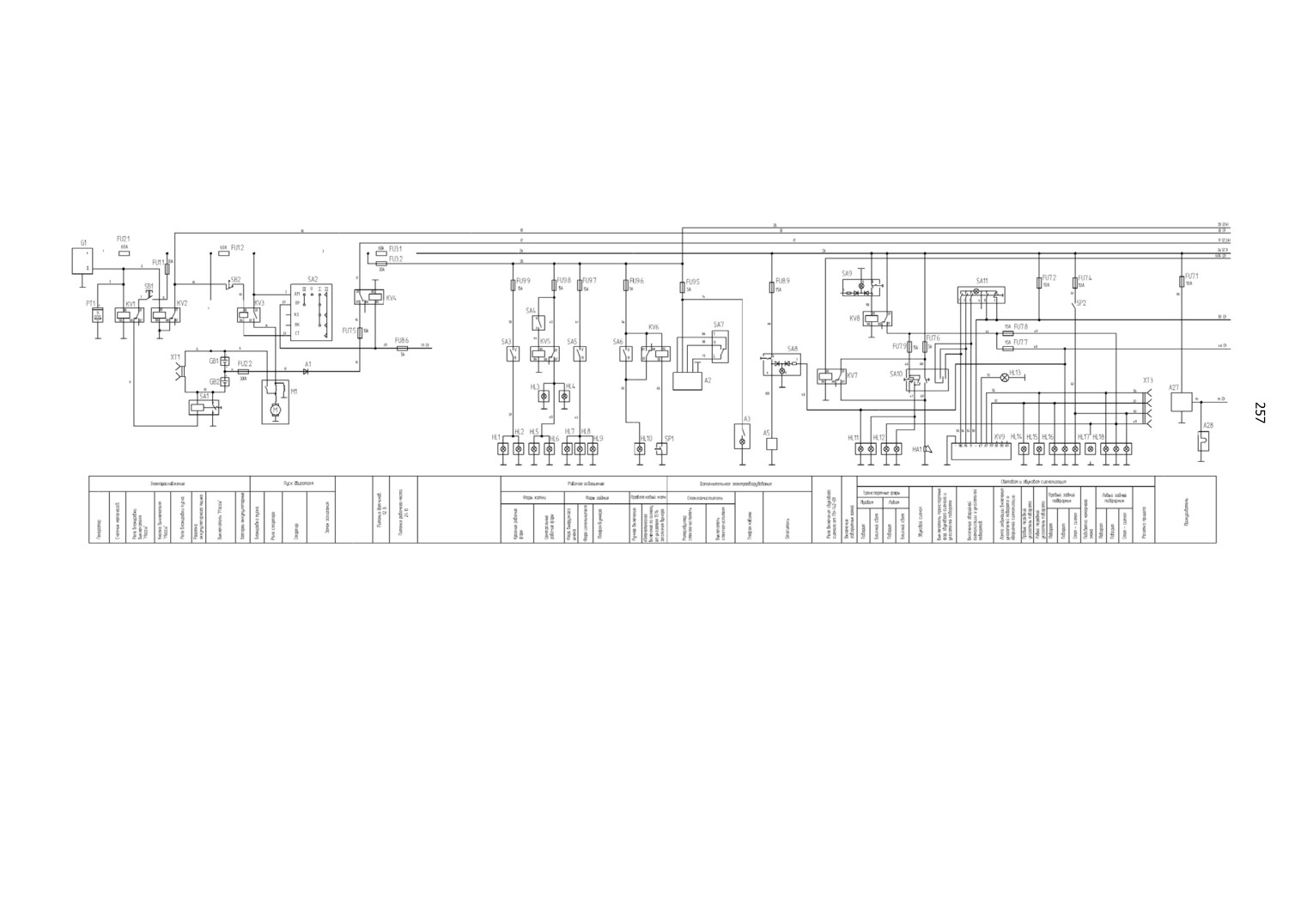

Схема электрическая принципиальная
(обязательное)

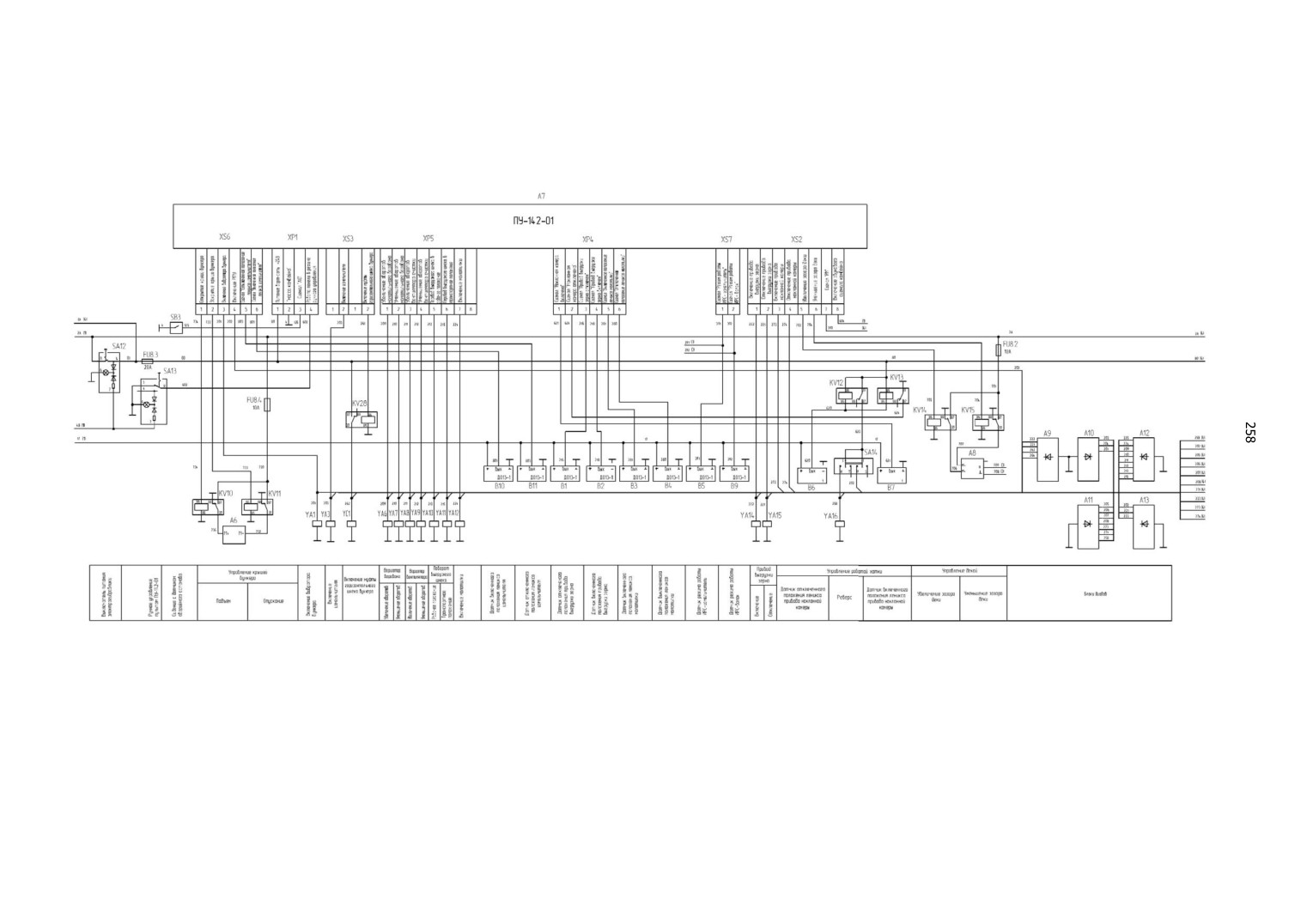

Продолжение Приложения В
Схема электрическая принципиальная

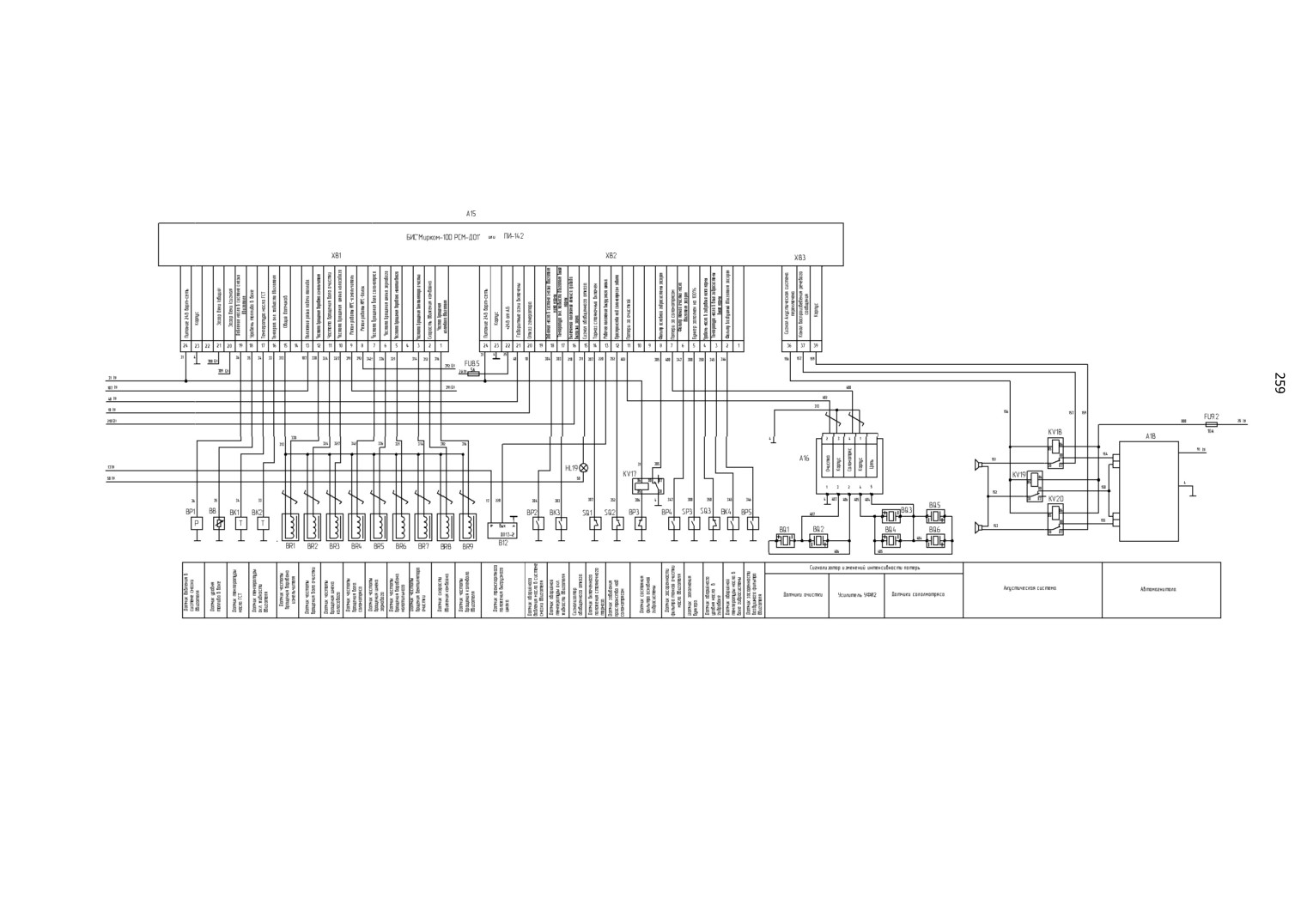

Продолжение Приложения В
Схема электрическая принципиальная

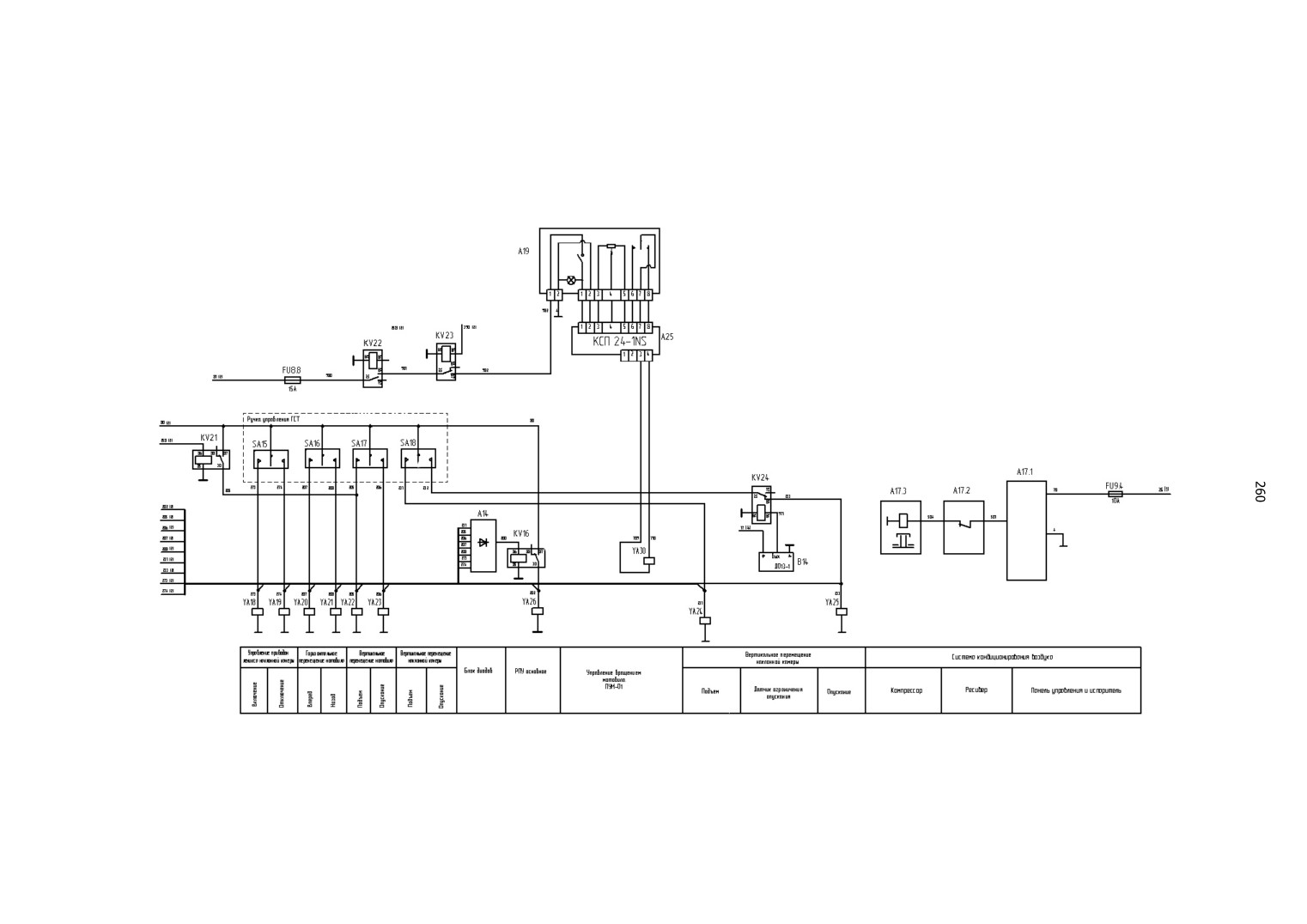

Продолжение Приложения В
Схема электрическая принципиальная
261
Приложение Г
Ременные и цепные передачи
(обязательное)
Комбайн с жаткой и измельчителем имеет трансмиссию, состоящую из
двадцати одной клиноременной передачи в том числе трех клиноременных вариато-
ров, семи цепных передач и четырех цепных транспортеров.
Для привода наиболее ответственных рабочих органов в четырех контурах на
комбайнах применены многоручьевые ремни на единой основе, которые более дол-
говечны и не требуют трудоемкой операции комплектования по длине. В наиболее
ответственных и нагруженных передачах вместо обычных натяжных устройств уста-
новлены подпружиненные натяжные устройства, обеспечивающие автоматически
постоянное натяжение клиновых ремней по мере их вытяжения, что значительно
снижает трудоемкость обслуживания передач, улучшает условия их работы и благо-
даря уменьшению проскальзывания повышает долговечность ремней.
Схемы передач комбайна, жатвенной части и платформы-подборщика пред-
ставлены на рисунках Г.1 - Г.4. Параметры передач приведены в таблицах Г.1- Г.4.
Для проверки натяжения ремня необходимо замерить прогиб в середине ве-
дущей ветви от усилия 60 Н (6 кгс) в перпендикулярном к ней направлении, а в пе-
редачах с подпружиненными натяжными устройствами дополнительно проверить
длину пружины натяжного устройства.
Ременные приводы с подпружиненными натяжными шкивами требуют провер-
ки натяжения один раз в сезон и при потере ремнем тяговой способности. Натяже-
ние ремней, не имеющих подпружиненных устройств, контролируется ежесменно.
При буксовании ремня в передаче с подпружиненными натяжными шкивами
для установления причины буксования, если отсутствует забивание рабочих органов,
необходимо проверить, соответствуют ли значения прогиба и длины пружины вели-
чинам, указанным в таблицах Г.1-Г.3, Г.4. Если прогиб ремня и длина пружины им не
соответствуют, то следует заменить ремень.2
В случае, если величина прогиба ремня выше указанной в таблицах, а значе-
ние длины пружины - в допустимых пределах, необходимо заменить пружину меха-
низма натяжения.
При установке нового ремня в передачах с подпружиненными натяжными
шкивами контроль вытяжения ремня и его натяжение проводится ежесменно до на-
262
работки 48-50 ч. В этом случае прогиб ремня и длина пружины соответствуют значе-
ниям первой половины указанного в таблицах интервала. В дальнейшем, до конца
сезона уборки натяжение не контролируется.
Контроль натяжения цепей осуществляется от нагрузки 10-20 Н (1-2 кгс) в се-
редине ведущей ветви цепи в перпендикулярном к ней направлении. Проводится он
через каждые 60 моточасов работы комбайна по нормам, приведенным в таблицах
данного приложения. В цепных приводах натяжение осуществляется перемещением
натяжной звездочки. В передаче
«контрпривод наклонного выгрузного шнека—
наклонный выгрузной шнек» натяжение осуществляется перемещением ведущей
звездочки.
Таблица Г.1 Параметры передач левой стороны комбайна
Расчетный диаметр
Частота вращения
шкива, мм, или
вала,
число зубьев звез-
об./мин
дочки
Длина пру-
Периодич-
веду-
ведо-
веду-
ведо-
Наименование
жины в на-
ность провер-
щего
мого
щего
мого
Обозначение ремня, цепи
передачи
тяжном ме-
ки натяжения
звена
звена
ханизме, мм
передачи
1
2
3
4
5
6
7
8
9
10
С измельчителем-разбрасывателем
1
От вала I двигателя
249,18
355,18
2000
1403
Ремень 6-HB 3615 La
от 10 до 15
от 329
1 раз
ЯМЗ-236БК
фирмы «OPTIBELT»
до 267
в сезон
на вал II главного контр-
ausf. 05 РСМ 6201249
привода
2
От вала III от-
308
560
796
438
Ремень 68х24х2485 Li
⎯
⎯
⎯
485
398
968
фирмы «OPTIBELT» ausf. 45
бойного битера на вал
РСМ 6201246
IV барабана
3
От вала III отбойного
355
425
796
662
Ремень SPC 3550 Lp
от 35 до 40
от 484
1 раз
битера на вал XVII
фирмы «OPTIBELT» ausf. 00
до 412
в сезон
контрпривода вентиля-
РСМ 6201297
тора очистки
4
От вала XVII контрпри-
150
375
662
265
Комплект ремней
от 4 до 6
⎯
Через каж-
вода вентилятора очист-
SPB 1800 Lp
дые 10 мо-
ки на колебательный
фирмы «OPTIBELT» ausf. 30
точасов
вал XIX очистки
РСМ 6201269
(Комплект из двух одиноч-
ных ремней)
5
От вала II главного
147,68
439,18
1403
472
Ремень 2-HB 4312 La
контрпривода на вал XX
фирмы «OPTIBELT»
заднего контрпривода
ausf. 05 РСМ 6201378
Продолжение таблицы Г.1
1
2
3
4
5
6
7
8
9
10
6
От вала XVII контрпри-
150
272
662
365
Ремень 38х18-1440 Li
от 8 до 10
⎯
Через каж-
вода вентилятора очи-
255
171
989
фирмы «OPTIBELT» ausf. 45
дые 60 мо-
стки на вал XVIII вариа-
РСМ 6201273
точасов
тора вентилятора
7
От вала XX заднего
200
475
472
199
от 30 до 35
⎯
Че-
контрпривода на вал
Ремень С 22х4942 Li
рез каждые
XXI соломотряса
фирмы «OPTIBELT» ausf. 00
60 моточа-
РСМ 6201326
сов
8
От вала XХ заднего
265
355
472
352
Ремень SPB 3750 Lp
от 40 до 90
от 533
1 раз
контрпривода на верх-
фирмы «OPTIBELT» ausf. 30
до 466
в сезон
ний вал XXII колосового
РСМ 6201275
элеватора
9
От вала I двигателя на
249,18
376,18
2000
1325
Ремень 2-HB 2665 La
вал V контрпривода вы-
фирмы «OPTIBELT»
грузного шнека
ausf. 05 РСМ 6201316
10
От вала V контрпривода
228,18
345,18
1325
876
Ремень 2-HB 2665 La
выгрузного шнека на
фирмы «OPTIBELT»
редуктор выгрузной
ausf. 05 РСМ 6201316
группы нижний VI
11
От вала II главного
213
224
1403
1334
Ремень SPB 2360 Lp
контрпривода на вал
фирмы «OPTIBELT» ausf. 30
XXV домолота
РСМ 6201376
12
От вала I двигателя на
275,18
225,18
2000
2444
Ремень 2-HB 2665 La
контрпривод измельчи-
фирмы «OPTIBELT»
теля XXVI
ausf. 05 РСМ 6201316
13
От контрпривода из-
241,68
185,18
2444
3190
Ремень 2-HB 5362 La
мельчителя XXVI на ба-
фирмы «OPTIBELT»
рабан измельчителя
ausf. 05 РСМ 6201375
XXVII
Продолжение таблицы Г.1
1
2
3
4
5
6
7
8
9
10
14
От верхнего вала XXVIII
352,18
352,18
505
505
Ремень 4-HB 4290 La
наклонной камеры на
фирмы «OPTIBELT»
трансмиссионный вал XXX
ausf. 05 РСМ 6201094
15
От верхнего вала ко-
20
15
352
469
Цепь ПР-19,05-37,8
от 4 до 5
⎯
Через каж-
ТУ 23.2.05790417-014-01
дые 60 мо-
лосового элеватора XXII на
55 звеньев, в т.ч.
точасов
вал XXIV распределительного
1П2 и 2С
шнека
Общая длина
1047,75
мм
16
От нижнего редукто-
16
32
876
438
Цепь ПР-19,05-37,8
⎯
Через каж-
ТУ 23.2.05790417-014-01
дые 60 мо-
ра выгрузной группы VI на
71 звено, в т.ч. 1С
точасов
горизонтальный шнек бунке-
Общая длина 1352,55мм
ра VII
17
От верхнего вала колосово-
7
7
352
352
Транспортер цепной
го элеватора XXII на коло-
1-1-200х100-228-46
совой шнек XXIII
ОСТ 23.2.18-80
81 звено
(08.134.000-01)
