Схема смазки №3

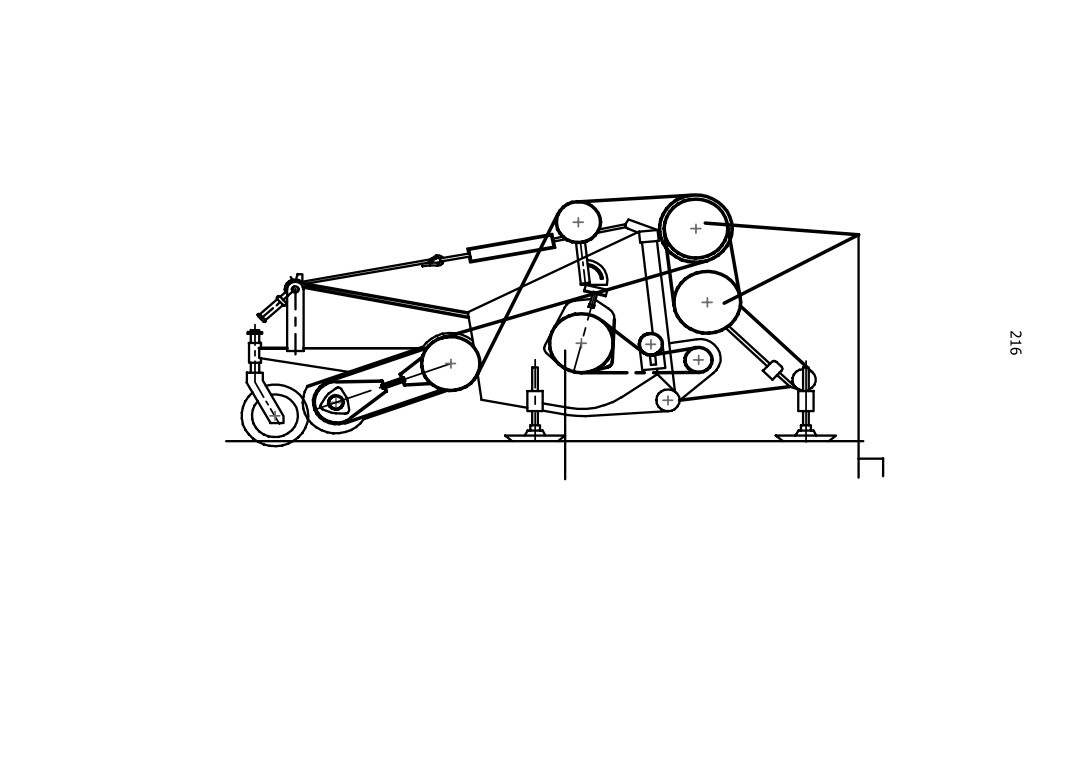

Рисунок 7.4 - платформа-подборщик

217

8 ПРАВИЛА ХРАНЕНИЯ

деле 9). Это сокращает сроки и повы-

8.1 Общие указания

шает качество работ. При хранении

Длительное хранение комбайна

комбайнов должны быть обеспечены

должно производиться в соответствии

условия для удобного осмотра и об-

с ГОСТ 7751-85.

служивания, а в случае необходимости

Комбайн оснащен самым совре-

- быстрого снятия комбайна с хране-

менным оборудованием, средствами

ния.

диагностирования и контроля состоя-

Постановка комбайна на дли-

ния рабочих органов и технологическо-

тельное хранение и снятие с хранения

го процесса. Воздействие внешней

должны

оформляться

приемо-

среды (дождь, снег, пыль и др.) может

сдаточными актами. Результаты перио-

неблагоприятно сказаться на сохране-

дических проверок хранения комбайна

нии эксплуатационных характеристик

учитываются в журнале проверок.

рабочих органов и систем машины. По-

8.2 Подготовка комбайна к

этому на длительное хранение ком-

хранению

байн, вне зависимости от времени го-

Подготовка комбайна к длитель-

да, после проведения технического об-

ному хранению заключается в прове-

служивания согласно инструкции по

дении ряда профилактических мер,

эксплуатации должен быть поставлен в

обеспечивающих способность противо-

закрытое сухое помещение. Кроме то-

стоять разрушению, старению и сохра-

го, хранение комбайнов в закрытых

нять исправное, работоспособное со-

помещениях оправдано экономически:

стояние (сохраняемость).

сокращается объем работ при поста-

При подготовке комбайна к хра-

новке и снятии с хранения, снижается

нению необходимо:

расход материалов.

- тщательно очистить комбайн от

При подготовке комбайна к дли-

пыли, грязи и пожнивных остатков по-

тельному хранению необходимо поль-

средством продувки и мойки. Очистку

зоваться комплектом инструмента и

произвести как снаружи, так и внутри

приспособлений, прилагаемым к каж-

комбайна, открывая все заслонки, ко-

дому комбайну, а также передвижными

жухи и капоты и производя при необ-

средствами технического обслужива-

ходимости частичную разборку. Ос-

ния

(перечень необходимого инстру-

тавшаяся грязь и продукты обмолота,

мента и оборудования приведен в раз-

удерживая влагу, будут вызывать раз-

218

рушение окраски и коррозию деталей.

- снять цепи и промыть их в

Снимать и разбирать отдельные детали

промывочной жидкости (керосин, диз-

и узлы комбайна, в особенности детали

топливо или бензин). После просушки

двигателей и гидрооборудования, сле-

погрузить в подогретый до 80—90 °С

дует только при крайней необходимо-

автол на 15 -20 мин. Цепи установить

сти, так как преждевременная и не-

на комбайн в ослабленном состоянии;

нужная по условиям работы разборка и

- покрыть противокоррозионным

сборка узлов сокращают срок их служ-

составом все неокрашенные металли-

бы;

ческие части, в том числе расположен-

- собрать комбайн, установив за-

ные внутри комбайна, а также части,

пасные детали и узлы, если в этом об-

подвергающиеся в процессе работы

наруживается необходимость при ос-

полировке (днище жатки и др.);

мотре и частичной разборке комбайна;

- места с поврежденной окраской

- пополнить смазку в корпусах

зачистить, протереть, обезжирить и

подшипников и смазать другие точки

покрасить (либо покрыть консерваци-

согласно схемам и таблице смазки. В

онной смазкой);

подшипниках закрытого типа смазка не

- промыть комбайн снаружи и

меняется;

после просушки протереть ветошью,

- произвести консервацию емко-

слегка смоченной жидким маслом;

стей (картеров, топливной аппаратуры

- поставить комбайн в закрытое

и др.) путем добавления консерваци-

помещение. Поднять домкратом и ус-

онных смесей.;

тановить его на жесткие подставки,

- ослабить или снять ремни,

разместив их под балкой ведущего

обезжирить их неэтилированным бен-

моста и под брусом управляемых колес

зином, протереть насухо, присыпать

в строго горизонтальном положении на

тальком и оставить на комбайне в ос-

фундаменте, исключающем проседа-

лабленном состоянии. При хранении не

ние;

допускается прямое попадание сол-

- снизить давление в шинах ве

нечных лучей на детали из резины

дущего и управляемых колес до 70 %

(ремни, рукава и др.), а также содер-

номинального;

жание их вблизи отопительных прибо-

- установить жатку на подставки;

ров;

- ослабить пружины натяжные

уравновешивающих устройств и предо-

219

хранительных муфт до свободного со-

- консервацию двигателя произ-

стояния;

вести согласно инструкции по эксплуа-

- снять с комбайна аккумуляторы

тации двигателя.

и сдать в электромастерскую для про-

8.3 Хранение комбайна и его

верки, проведения техобслуживания и

составных частей

хранения;

Во время хранения периодически

- законсервировать топливный

(ежемесячно) проводится ряд профи-

бак и плотно завернуть пробку горло-

лактических работ, направленных на

вины и штуцеры;

сохранение эксплуатационных харак-

- заменить фильтрующие эле-

теристик агрегатов комбайна, которые

менты в системе топливоподачи, гид-

заключаются в следующем:

росистеме двигателя, гидробаке гидро-

осмотр защитных покрытий ра-

системы комбайна и фильтре гидро-

бочих органов и герметизация комбай-

привода ходовой части (при необходи-

на, устранение

(при необходимости)

мости);

замеченных недостатков;

- очистить

(заменить) фильтры

проверка путем пробного вклю-

воздухозаборника двигателя, воздухо-

чения систем рулевого управления и

очистки кабины;

тормозов;

- загерметизировать подручным

прокручивание коробки диапа-

материалом

(полиэтиленовая пленка,

зонов и колес ведущего и управляемо-

пробки, прорезиненная ткань и др.)

го мостов.

выхлопную трубу двигателя, заливные

8.3.1 Хранение шин

горловины емкостей, сапуны, отвер-

Покрышки и камеры хранить в

стия под щупы и т. д.;

помещениях, предохраняющих от воз-

- слить воду из системы охлаж-

действия солнечных лучей, с темпера-

дения двигателя;

турой от 10 до 20°С и относительной

- исключить хранение в одном

влажностью от 50 до 80 %.

помещении с комбайном и запасными

Покрышки устанавливаются вер-

частями к нему материалов и имущест-

тикально на деревянных стеллажах.

ва, вызывающих коррозию

(кислоты,

Периодически их следует поворачивать

щелочи, соли и другие химикаты, акку-

для смены точек опоры. Хранение шин

муляторы);

в штабелях не допускается.

220

Камеры, слегка накачанные, раз-

- не позднее 10 дней после окончания

вешиваются на деревянных или метал-

работ.

лических окрашенных вешалках с по-

Межсменное хранение разреша-

лукруглой полкой радиусом кривизны

ется на месте проведения работ. Жатку

не менее 300 мм. Периодически каме-

необходимо установить на башмаки и

ры следует поворачивать во избежание

винтовые домкраты, очистить от чрез-

образования складок.

мерных скоплений грязи и раститель-

Покрышки и камеры должны на-

ных остатков мотовило, режущий ап-

ходиться на расстоянии не менее 2 м

парат, шнек и наклонный транспортер,

от отопительных приборов. Хранение

прочистить дренажные отверстия на

их совместно с химикатами (кислотами,

днище корпуса жатки.

щелочами) и горюче-смазочными ма-

Кратковременное

хранение

териалами не допускается.

должно осуществляться в местах,

8.3.2 Хранение жатки

предназначенных для хранения сель-

Жатка должна храниться в соот-

хозмашин. Жатка устанавливается на

ветствии с требованиями ГОСТ 7751—

хранение комплектно, без снятия со-

85.

ставных частей. Перечень операций

Различается межсменное (до 10

технического обслуживания указан в п.

дней), кратковременное (от 10 дней до

7.2.3.

2 месяцев) и длительное (более 2 ме-

Длительное хранение должно

сяцев) хранение.

ocyщecтвлятьcя в местах, предназна-

Хранить жатку необходимо под

ченных для хранения сельхозмашин.

навесом или в закрытом помещении.

Комплекс работ по подготовке к хране-

Разрешается хранение на открытой

нию и снятию с хранения жатки указан

оборудованной площадке при обяза-

в разделе 7 "Техническое обслужива-

тельном выполнении работ по консер-

ние". Если хранение предполагается в

вации, герметизации и снятии частей,

закрытом оборудованном помещении,

требующих складского хранения.

то ряд составных частей (цепи, ремни)

На межсменное и кратковремен-

допускается не демонтировать, а лишь

ное хранение жатка должна быть по-

ослабить их натяжение и законсерви-

ставлена непосредственно после окон-

ровать на месте установки.

чания работ, а на длительное хранение

Независимо от длительности

хранения жатки постановка на хране-

221

ние и снятие с него должны быть

к хранению приводных элементов ком-

оформлены соответствующими актами

байна.

или записями в специальном журнале.

Шины опорных колес покройте

8.3.3 Хранение платформы-

составом ЗВВД-13 ТУ

38.101.716—78

подборщика

кистью.

Хранение

платформы-

Для консервации используется

подборщика производится в соответст-

ветошь (2 кг), смазка Литол-24 ГОСТ

вии с ГОСТ

7751—85 и инструкцией

21150-87 (1 кг).

"Правила хранения тракторов, автомо-

8.3.4 Хранение двигателя

билей и сельскохозяйственных машин в

Закройте и надежно зафиксируй-

колхозах и совхозах".

те все открывающиеся стенки и панели

Платформу-подборщик следует

капота двигателя. Загерметизируйте

хранить в закрытом помещении или

отверстия выхлопной трубы, отверстия

под навесом.

под щупы, картеров и др., чтобы во

При подготовке платформы-

внутренние полости не попадала влага.

подборщика к длительному хранению

Выполните операции техобслуживания.

необходимо выполнить следующее:

8.3.5 Хранение гидрооборудова-

отсоединить платформу от на-

ния

клонной камеры комбайна, поставить

Гидрооборудование должно храниться

на винтовые домкраты, очистить от

только при заполненной рабочей жид-

пыли, грязи, пожнивных остатков;

костью гидросистеме. При этом после

смазать втулку предохрани-

12 месяцев хранения cлить рабочее

тельного устройства подборщика;

масло из гидросистемы и заправить

проверить наличие заглушек на

гидробак свежим (не отработанным)

полумуфтах, при отсутствии установить

рабочим маслом, после чего запустить

их;

комбайн и обкатывать комбайн в тече-

произвести ремонт и замену из-

ние 5…10 минут. В процессе обкатки

носившихся деталей;

произвести двукратное включение всех

восстановить окраску;

рабочих органов и двукратно перевести

покрыть антикоррозийной смаз-

ручку ГСТ в крайнее переднее и заднее

кой все неокрашенные части.

положение (при нейтральном положе-

Порядок подготовки к хранению

нии коробки передач) После проведе-

цепей и ремней аналогичен подготовке

ния обкатки сделать отметку о прове-

222

денной переконсервации в сервисной

книжке в разделе “Дополнительные ра-

боты, выполненные при ТО”.

ВНИМАНИЕ! При консервации

внутренних полостей гидросисте-

мы комбайна, в том числе ГСТ, за-

прещается применять присадку

АКОР ГОСТ 15171. применение

других типов присадок должно со-

гласовываться с разработчиком

комбайна.

8.4 Снятие с хранения

При снятии с хранения и подго-

товке к уборочному сезону проводятся:

- разгерметизация комбайна;

- установка демонтированных со-

ставных частей;

- регулировка рабочих органов;

- замена смазок;

- заполнение емкостей рабочими

жидкостями;

- подготовка комбайна к ис-

пользованию путем обкатки и отлад-

ки рабочих органов.

9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

9.1 Возможные неисправности и методы их устранения указаны в таблице 9.1.

Таблица 9.1

Применяемый инстру-

Неисправность, внешнее

Метод устранения.

Примеча-

мент и принадлежно-

проявление

Необходимые регулировки и испытания

сти

ние

Жатка и платформа-подборщик

Режущий аппарат некачест-

1.Проверьте и при необходимости замените выкрошенные

Домкрат с вкладышем

венно подрезает стебли,

или поломанные режущие элементы.

имеются случаи заклинива-

2. Отрегулируйте натяжение ремня привода ножа, при этом

ния ножа

прогиб ремня должен быть в пределах от 12 до 14 мм.

Режущий аппарат стучит

1. Проверьте крепление рычага привода ножа на валу

МКШ, разъемной головки рычага и шкивов привода ножа.

2. Проверьте крепление корпуса механизма привода ножа

на жатке.

3. Проверьте и отрегулируйте зазоры между основанием

головки ножа и направляющей

Наматывание стеблей на

Подвиньте козырьки отражателей к шнеку так, чтобы зазор

шнек, стебли перебрасыва-

между ними и спиралями был минимальным с учетом бие-

ются шнеком вперед, вверх

ния шнека

на мотовило

продолжение таблицы 9.1

Соскакивание или обрыв

1. Отрегулируйте натяжение транспортера так, чтобы дли-

цепей транспортера на-

на натяжной пружины была примерно 90 мм.

клонной камеры

2. Отрегулируйте расположение нижнего вала относитель-

но днища

Мотовило перекашивается

1. Прокачайте гидросистему путем перемещения штоков из

при подъеме и перемеще-

одного крайнего положения в другое

нии по поддержкам

2. Удалите воздух из гидросистемы путем частичного слива

масла с воздухом из штуцеров гидроцилиндров

Хлебная масса с транс-

1. Уменьшите зазор между задним валом и стержнями нор-

Ключ 7811-0023 ГОСТ

Из ком-

портера подборщика за-

мализатора

2839—71(17х19)

плекта ЗИП

брасывается на шнек

2. Уменьшите линейную скорость транспортерной ленты

Без инструмента

Поломка пальца пальчи-

Замените поломанный палец, палец выньте из кожуха шне-

Ключ

Из ком-

кового механизма шнека

ка через глазок

плекта ком-

байна

Износ глазка шнека

1. Замена поврежденного глазка происходит путем снятия

Ключ

Из ком-

крышки люка на кожухе шнека

плекта ком-

байна

2. Вновь установленный глазок должен свободно надевать-

Бородок

ся на палец и свободно устанавливаться в обойме при вра-

щении шнека

продолжение таблицы 9.1

Подборщик допускает по-

тери по причинам:

большого зазора между

Отрегулируйте высоту расположения ведомого вала над

Без инструмента

концами подбирающих

землей

пальцев и поверхностью

Из ком-

поля

плекта ЗИП

поломки пружинных

Замените поломанные пальцы. При поломке одной грабли-

Палец РСМ-10.08.07.601

подборщи-

пальцев транспортера

ны палец замене не подлежит

Фиксатор

ка

РСМ-10.08.07.602

большого зазора между

Уменьшите зазор перемещением стеблесъемника в отвер-

Ключ 17х19

рабочей кромкой стеб-

стиях уголка и коромысла

ГОСТ 2839-71

лесъемника и задним ва-

лом транспортера

Сгруживание валка перед

Увеличьте линейную скорость движения транспортерной

Без инструмента

подборщиком по причине

ленты

малой линейной скорости

транспортерной ленты

Молотилка

содержание .. 20 21 22 23 ..
