Комбайн зерноуборочный самоходный РСМ-142 «АСROS-530». Руководство - часть 5

Пользоваться комбайном, осуще-

Остановку молотилки произво-

ствлять уход и техническое обслужи-

дить только после проработки всего

вание комбайна могут только механи-

технологического продукта.

заторы категории

«F», прошедшие

Нельзя работать в неудобной и

обучение в региональном сервисном

развевающейся одежде.

центре, имеющие удостоверение уста-

Осторожно обращаться с тор-

новленного образца, изучившие уст-

мозной жидкостью и электролитом

ройство и правила эксплуатации ком-

(ядовитые и едкие)!

байна и прошедшие инструктаж по

ЗАПРЕЩАЕТСЯ:

технике безопасности, о чем должна

- перевозка на комбайне людей и

быть сделана соответствующая запись

груза;

в журнале.

- работа комбайна в ночное вре-

До начала работ комбайн осна-

мя без электрического освещения;

стить аптечкой. Следует систематиче-

- остановка и проезд комбайна

ски следить за пополнением аптечки

под проводами воздушной электриче-

на комбайне необходимыми медика-

ской линии напряжением от 1 до 6 кВт,

ментами.

находящимися на расстоянии менее 6 м

Работа комбайна допускается

от земли;

только при всех закрытых и надежно

- работа на комбайне при неис-

зафиксированных капотах и щитах ог-

правном рулевом управлении, тормоз-

раждения.

ной системе, электроосвещении, сиг-

Для обеспечения безопасности

нализации;

работы на комбайне все передачи

- работа под боковыми капотами

должны быть закрыты предохрани-

при неисправных пружинах газовых

тельными щитками. Работа без щитков

(пневмоупорах);

не допускается.

- использование газовых пнев-

Нельзя применять в работе не-

моупоров без блокировки;

исправный инструмент.

- использование в качестве упо-

После остановки комбайна сле-

ров досок, палок, лопат и прочих

дует обязательно переводить рычаг

предметов

перемены передач в нейтральное по-

ложение и выключать молотилку.

- движение комбайна накатом;

-обгон транспорта. Скорость

- передвижение по улицам и до-

движения которого, превышает макси-

рогам с включенными фарами бункера

мальную скорость движения комбайна;

и выгрузного шнека;

- движение по дорогам общего

- при выгрузке зерна из бункера

пользования с полным бункером;

проталкивание его руками, ногой, ло-

- движение по дорогам общего

патой или другими предметами;

назначения с навешенной жаткой;

- нахождение на комбайне по-

- отдыхать в поле под копной, в

сторонних лиц при работе в загонке

загонке, борозде и под комбайном;

или перегонах комбайна;

- влезать в бункер при работаю-

- проведение каких-либо работ

щем двигателе;

под комбайном на уклонах, если под

- пользоваться тормозами при

его колеса не поставлены упоры;

неустановленной в положение "0" ру-

- работа под комбайном и жат-

коятке управления гидростатом;

кой, когда она поднята, в этом случае

- во избежание поломок состав-

надо предварительно поставить в мес-

ных частей ведущего моста буксиро-

тах поддомкрачивания устойчивые

вать машину с включенной передачей,

подпорки, установить упор на левом

переключать передачи во время дви-

гидроцилиндре подъема жатки, при

жения комбайна, оставлять на полу ка-

слабом грунте под домкрат необходимо

бины инструмент, попадание которого

положить прочную доску, домкраты

под педали управления может привес-

должны быть исправны;

ти к аварии;

- нахождение сзади комбайна

- буксирование комбайна с ис-

при работе измельчителя;

пользованием неисправного буксирно-

- проведение всех видов регули-

го устройства или другими способами,

ровок, ремонта и технического обслу-

не оговоренными настоящей инструк-

живания во время работы комбайна

цией по эксплуатации;

или при работе двигателя, за исключе-

- перевозка людей на тележке;

нием регулировки оборотов вентилято-

- буксировка двух и более теле-

ра и регулировок с рабочего места ме-

жек в сцепке с комбайном;

ханизатора;

- крутые повороты с тележкой на

-работа на комбайне при ослаб-

больших уклонах;

ленном креплении узлов и агрегатов;

- производить монтажные рабо-

При поворотах и разворотах ско-

ты на гидроагрегатах и гидравлических

рость необходимо уменьшать до 3—4

линиях при включенном двигателе

км/ч.

комбайна.

При переездах комбайна с наве-

3.2.4 Требования безопасности

шанной жаткой с одного поля на дру-

при движении

гое необходимо: поднять жатку вверх,

Допустимая транспортная

на шток левого гидроцилиндра подъе-

скорость движения комбайна - не

ма опустить предохранительный упор,

более 20 км/ч!

затем слегка опустить жатку до сопри-

Перед началом движения ком-

косновения упора с корпусом гидроци-

байна с места убедиться, что стояноч-

линдра; мотовило переместить в край-

ный тормоз освобожден. При этом про-

нее ближнее к наклонной камере по-

изойдет выключение светового инди-

ложение, а его ползуны закрепить

катора на лицевой части Панели ин-

штырями.

формационной ПИ-142.

3.2.5 Правила безопасности при

Управлять комбайном при транс-

проведении регулировочных или ре-

портных переездах механизатор дол-

монтных работ под жаткой или под-

жен только сидя.

борщиком.

Перед запуском двигателя,

Поднять жатку в верхнее поло-

включением рабочих органов, началом

жение и на шток левого гидроцилиндра

движения необходимо подавать звуко-

подъема опустить предохранительный

вой сигнал и приступать к выполнению

упор, затем слегка опустить жатку до

этих приемов, лишь убедившись, что

соприкосновения упора с корпусом

это никому не угрожает.

гидроцилиндра, зафиксировать пере-

Необходимо

систематически

ходную рамку с жаткой в транспортном

проверять надежность тормозов и ру-

положении фиксаторами, расположен-

левого управления.

ными на наклонной камере.

Максимально допустимый уклон

При регулировках или ремонте

при работе и транспортировании ком-

жатки с поднятым мотовилом необхо-

байна на подъеме и спуске

8°. При

димо установить мотовило в верхнее

этом необходимо включать первую пе-

ближнее положение к наклонной каме-

редачу и двигаться со скоростью не

ре положение. Выключить двигатель

более 3—4 км/ч.

комбайна.

При отсоединении жатки от на-

мер безопасности, изложенными в ин-

клонной камеры и установке жатки на

струкции по эксплуатации тележки.

тележку для транспортировки, жатку

обязательно необходимо зафиксиро-

вать на тележке фиксаторами.

3.2.6 Указания мер безопасности

при работе с тележкой для перевозки

жатки

Перед началом движения про-

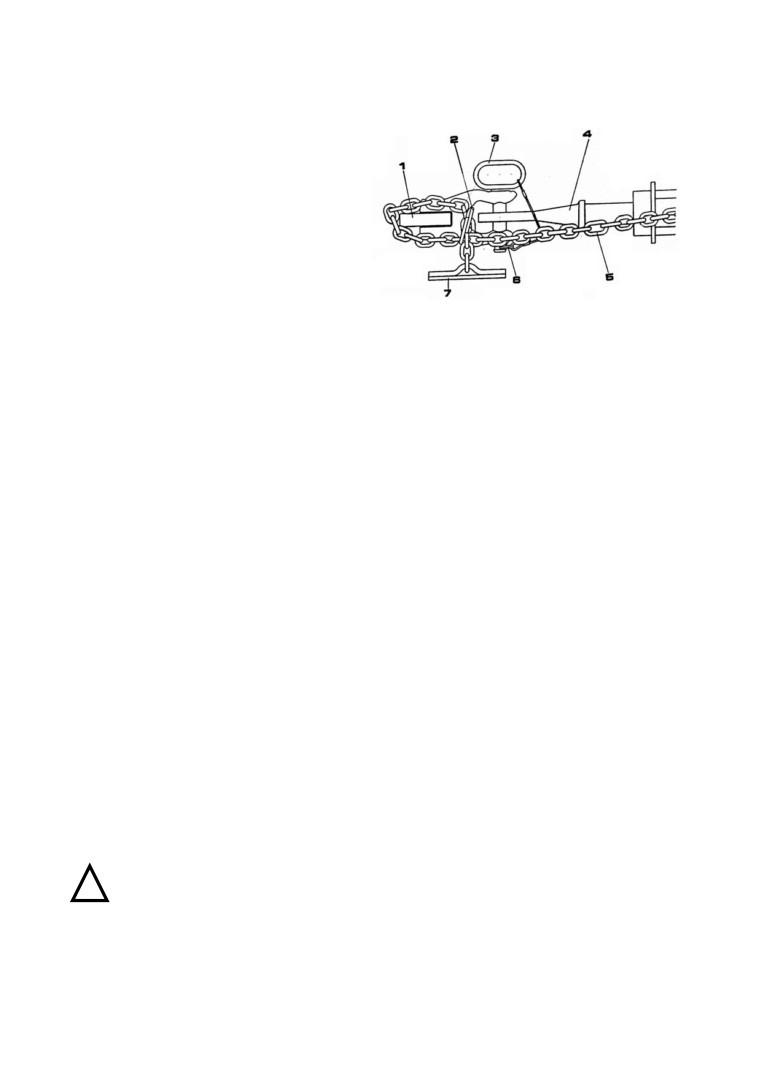

1-поперечина прицепного устройства трактора

верьте, чтобы шкворень

(рисунок

или скоба комбайна; 2-петля специальная це-

пи; 3-шкворень; 4-петля специальная; 5-цепь;

3.98) сцепной петли, связывающей

6-шплинт быстросъемный; 7-штырь цепи

Рисунок 3.98 - Сцепка тележки с

дышло с серьгой комбайна (трактора),

комбайном или трактором

был зашплинтован, а страховочная

3.3 Правила пожарной безо-

цепь 5 дышла была зацеплена за попе-

пасности

речину прицепного устройства тракто-

В период подготовки к уборке

ра или за скобу комбайна 1 штырем 7

урожая и уборочных работах механик-

за специальную петлю цепи. Скорость

комбайнер обязан:

движения нагруженной тележки при

- укомплектовать комбайн двумя

крутых поворотах должна быть не бо-

лопатами, шваброй;

лее 5 км/ч, а на прямых ровных участ-

- изучить правила пожарной

ках дорог - не более 20 км/ч.

безопасности и строго соблюдать их;

Соедините розетки тележки и

- не допускать течи из тормозной

прицепного устройства жгутом, про-

системы и системы питания двигателя,

верьте работоспособность фонарей на

масла из соединений гидрооборудова-

тележке.

ния;

В случае подъема тележки на

- содержать комбайн в чистоте,

домкраты последние следует устанав-

очищая от пожнивных остатков подка-

ливать в специальные гнезда на раме,

потное пространство и площадку об-

обозначенные символом "ДК".

служивания двигателя, проводить

! При эксплуатации, обслуживании

внешний осмотр: валов битеров, бара-

и хранении тележки следует дополни-

бана, основания режущего аппарата с

тельно руководствоваться указаниями

валом редуктора привода, и других

вращающихся валов и механизмов и

при наличии намотавшейся соломистой

- надежно закрепить заземляю-

массы очищать их;

щую цепь на балке моста ведущих ко-

- периодически проверять креп-

лес;

ление барабана и отбойного битера на

- следить, чтобы топливо, выте-

валах и величину зазоров между вра-

кающее из дренажных трубок, не по-

щающимися частями комбайна и его

падало на детали комбайна;

каркасом во избежание трения;

-не допускать подтекания из со-

- проверять регулировку предо-

единений тормозных и топливных тру-

хранительных муфт на величину пере-

бопроводов и замасливания поверхно-

даваемого крутящего момента, наличие

стей блока и головок блока двигателя ,

и исправность сигнализаторов муфт.

топливного насоса, коробки диапазо-

При пробуксовке предохранительной

нов, своевременно устранять выявлен-

муфты немедленно остановить комбайн

ные дефекты и удалять возникшие за-

и устранить причину, вызвавшую про-

грязнения;

буксовку;

- не допускать скапливания пож-

- проверять крепление ножей и

нивных остатков в развале блока дви-

их состояние на измельчающем бара-

гателя, на трубопроводах ( тормозных

бане измельчителя. При необходимо-

и топливных), на системе выпуска от-

сти замены ножи менять попарно с

работавших газов и вблизи выпускных

диаметрально противоположными.

коллекторов двигателя, на коробке

- не допускать перегрева под-

диапазонов, особенно вблизи стоя-

шипников, своевременно производить

ночных тормозов. Не реже одного раза

их смазку;

в смену проводить внешний осмотр

- проверять: надежность подсое-

указанных мест, при появлении уда-

динения электропроводов к клеммам

лять возникшие загрязнения;

генератора, стартера, аккумуляторных

- производить очистку засорив-

батарей, выключателя массы и другого

шихся трубопроводов только при ос-

электрооборудования;

тывшем двигателе после перекрытия

- надежность крепления элек-

подачи топлива;

тропроводов, наличие и состояние до-

- систематически проверять на-

полнительной защиты их в местах воз-

тяжение ремней приводов рабочих ор-

можных механических, тепловых и хи-

ганов комбайна;

мических повреждений;

- заправку топливных баков про-

При возникновении пожара в

изводить на пахоте или на дороге

местах уборки урожая необходи-

только в светлое время суток при за-

мо:

глушенном двигателе с помощью за-

- на хлебных массивах - принять

правочного агрегата;

меры к тушению огня имеющимися

- горюче-смазочные материалы

средствами

(огнетушителем, водой,

для комбайнов хранить в закрытой та-

швабрами), а также забрасывая места

ре на расстоянии не менее 100 м от

горения землей;

хлебных массивов, токов, скирд. Место

- на комбайне - принять меры к

хранения должно быть опахано поло-

тушению и выводу комбайна из хлеб-

сой шириной не менее 4 м;

ного массива; в случае воспламенения

- при необходимости разогревать

нефтепродуктов запрещается заливать

двигатель без применения открытого

их водой. Пламя следует гасить огне-

пламени (горячей водой и подогретым

тушителями, забрасывать землей, пес-

маслом);

ком или накрывать кошмой, войлоком,

- вести систематическое наблю-

брезентом.

дение за агрегатом и особенно за его

следом, чтобы своевременно обнару-

жить загорание в хлебном массиве;

- знать обязанности на случай по-

жара и необходимые действия по вы-

зову пожарной службы, уметь пользо-

ваться первичными средствами пожа-

ротушения, устанавливаемыми на ком-

байне в специально предусмотренных

для этого местах: огнетушителями,

размещаемыми на измельчителе спра-

1-корпус

колосового

элеватора;

огнетушитель

ва (рисунок 3.99) и на крыше комбайна

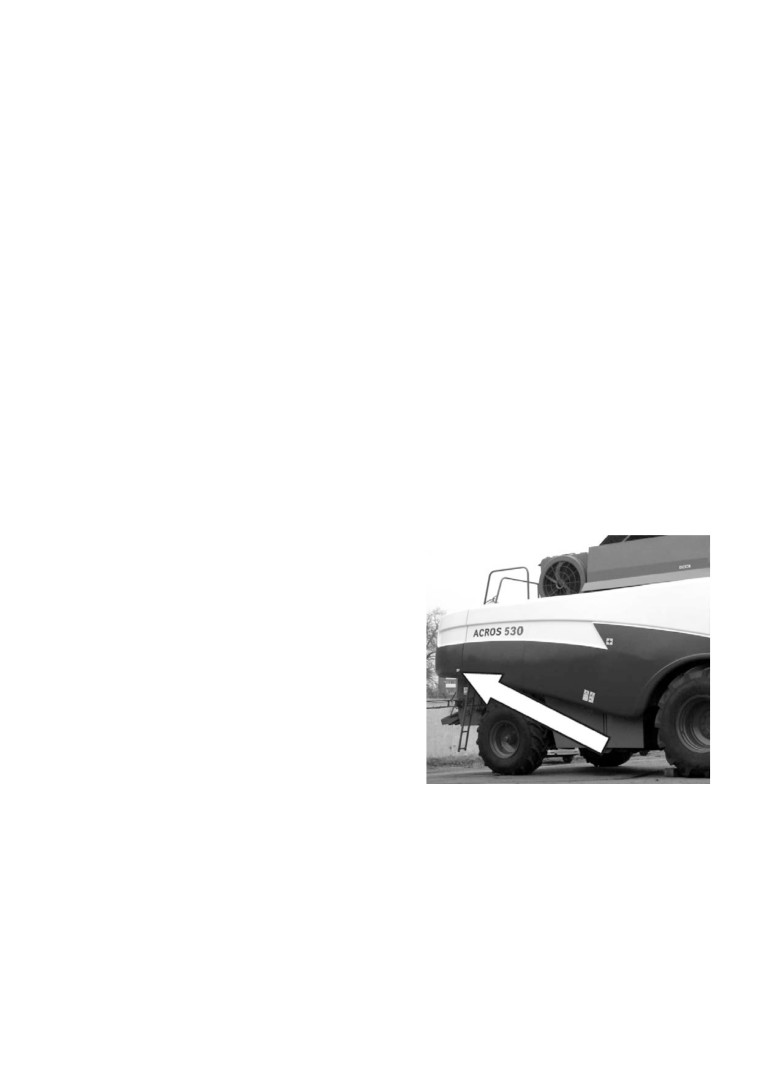

Рисунок 3.99 - Размещение огнетуши-

(рисунок 3.100) лопатами, закрепляе-

теля на корпусе измельчителя справа

мыми на колосовом элеваторе, шваб-

рой 4 (рисунок 3.103), крепящейся на

жатке или платформе-подборщике.

шек по середине прокосов шириной не

менее 4 м, а также при отсутствии на-

готове трактора с плугом для быстрой

опашки хлеба в случае пожара;

- выгружать зерно из комбайнов

в машины, выхлопные трубы которых

не оснащены искрогасителями

(для

двигателей с турбонаддувом установка

искрогасителей не требуется);

- применять ведра для заправки

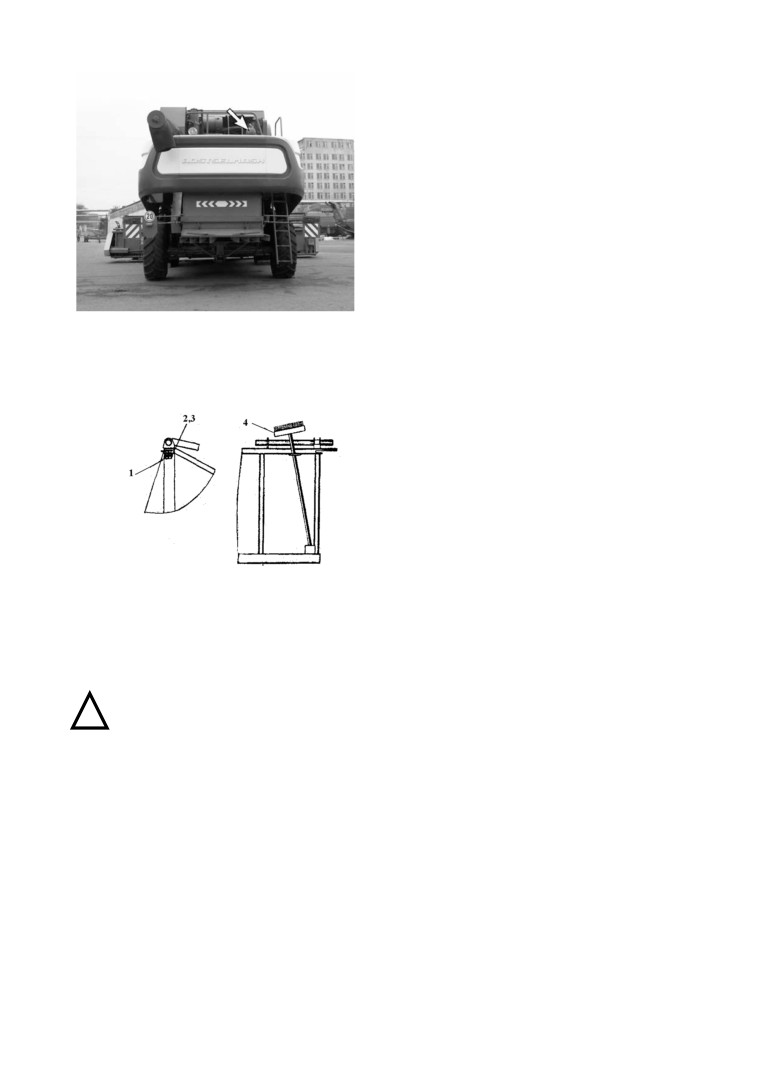

Рисунок 3.100 - Размещение огне-

тушителя на крыше комбайна

топливных баков;

- сжигать пожнивные остатки в

период уборки урожая;

- курить, производить сварочные

работы, применять все виды открытого

огня, находясь в хлебных массивах и

на расстоянии менее 30 м от них;

- работать на комбайне с неотре-

гулированной системой подачи топли-

1-запасной

нож режущего аппарата;

2,3-ось и шплинт; 4-швабра

ва;

Рисунок 3.101- Места хранения шваб-

- начинать движение комбайна,

ры и запасного ножа

не освободив стояночный тормоз;

Категорически запрещается:

- работать при повреждении или

- работать на комбайне, не обес-

негерметичности

турбокомпрессора,

печенном освидетельствованными на

коллектора и выпускной трубы;

годность огнетушителями и другими

- подносить к топливному баку

средствами пожаротушения;

открытый огонь, курить при заправке

хранить

инструмент

комбайна; оставлять подтёки топлива

аккумуляторном ящике;

на наружной поверхности бака;

- начинать уборку хлеба в массиве

- устанавливать вместо сгорев-

большой площади, не разбитом на уча-

ших предохранителей самодельные

стки дневной выработки

(30—50 га)

"жучки" или плавкие вставки, номинал

продольными и поперечными прокоса-

которых

ми шириной не менее 8 м и без пропа-

не соответствует указанному в таблич-

ках под крышками блоков предохрани-

телей;

- запускать дизель, перемыкая

между собой клеммы катушки тягового

реле стартера;

- оставлять комбайн без при-

смотра, не выключив двигатель и

включатель "массы";

- вытирать комбайн с примене-

нием легковоспламеняющихся и горю-

чих жидкостей;

- оставлять на комбайне промас-

ленную обтирочную ветошь и спец-

одежду;

- применять в системе питания

двигателя не рекомендованные заво-

дом-изготовителем трубопроводы из

сгораемых материалов;

- запускать двигатель при неис-

правном гидрооборудовании, наличии

течей масла из гидроагрегатов и мас-

лопроводов.

4 ОРГАНЫ УПРАВЛЕНИЯ И

ПРИБОРЫ

4.1 Рулевая колонка

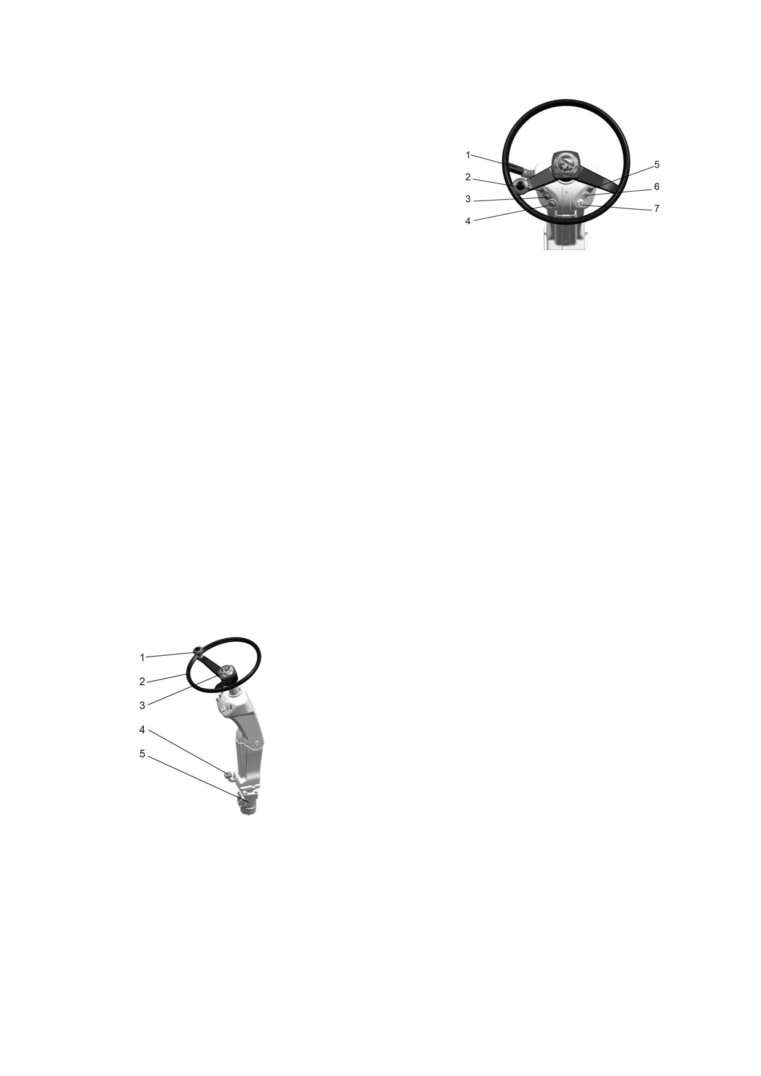

В соответствии с рисунком

4.1

рулевая колонка состоит из рулевого

вала с карданным шарниром, рулевого

колеса 2, механизма наклона, корпуса

блока сигнальных ламп и реле, пере-

1-переключатель поворотов, света, звуковой сиг-

нал; 2-указатель поворотов; 3-выключатель габа-

ключателя поворотов и света.

ритного освещения;

4-выключатель аварийной

сигнализации; 5-сигнализатор обобщенного отка-

Блок световой сигнализации со-

за; 6-выключатель «массы»; 7-замок зажигания

Рисунок 4.2 - Верхняя панель рулевой

стоит из указателя поворотов 2 (рису-

колонки

нок 4.2) и сигнализатора обобщенного

отказа 5 , который сигнализирует об

Стопорение по высоте осуществ-

отклонениях и наличии неисправно-

ляется с помощью цангового зажима,

стей и отказов в работе механизмов,

расположенного в рулевом валу, и ма-

агрегатов и узлов комбайна.

ховика на ступице рулевого колеса.

Рулевое колесо регулируется по

Для регулировки колонки по вы-

высоте бесступенчато, в пределах от 0

соте необходимо повернуть маховик

до 120 мм и по углу наклона от 5 до

цангового механизма 3 (рисунок 4.1)

30º.

против часовой стрелки, ослабить

резьбу стяжного винта цангового за-

жима, выставить рулевое колесо на

нужную высоту и зафиксировать .

1 - рукоятка 2- рулевое колесо; 3 - маховик

цангового механизма;

4 -педаль; 5 - насос-

дозатор

Рисунок 4.1- Рулевая колонка

4.2 Пульт управления

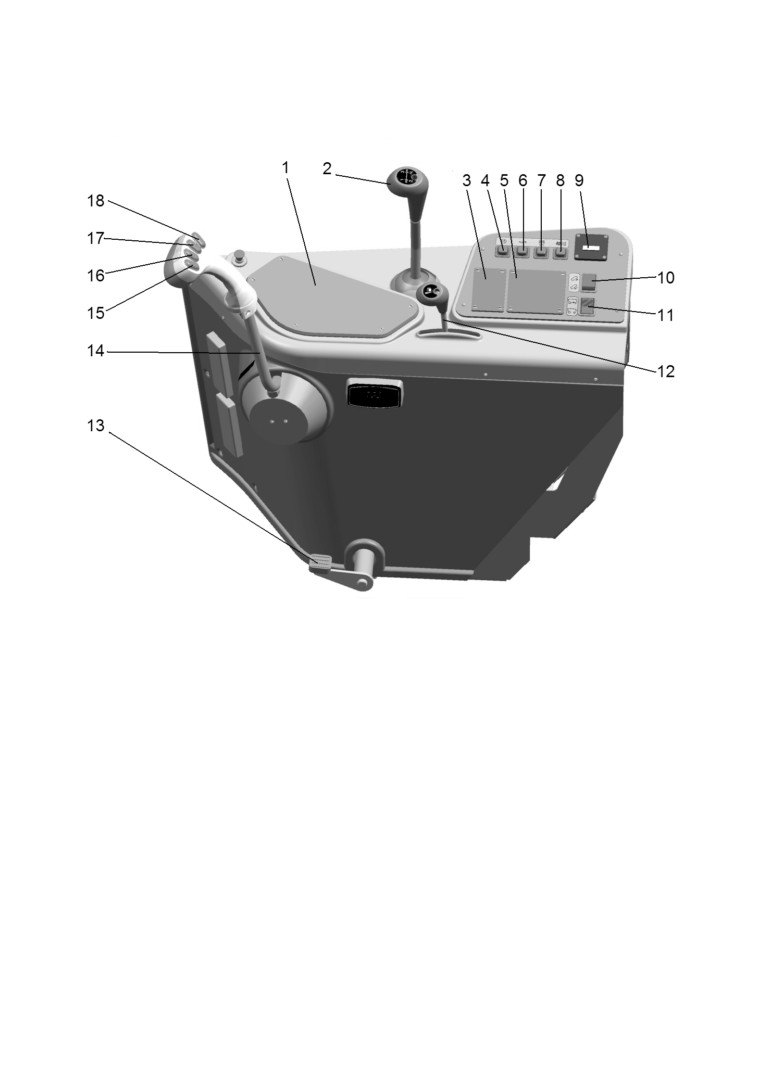

Основные органы управления комбайном расположены на пульте управления (рису-

нок 4.3), справа от механизатора.

1 - пульт управления ПУ-142-01; 2 - рычаг управления коробкой диапазонов; 3 - пульт

управления вращением мотовила ПУМ-02; 4- Кнопка включения электрогидравлики; 5 - резерв; 6 -

выключатель автоматического режима работы пульта управления ПУ-142-01; 7 - резерв; 8 - выключа-

тель вентилятора отопителя кабины; 9 - счетчик времени наработки двигателя; 10 - клавиша вклю-

чения реверса наклонной камеры; 11 - резерв; 12 - рычаг управления подачей топлива; 13 - педаль

сброса подбарабанья; 14 - рычаг управления движением; 15 - кнопка подъем/опускание наклонной

камеры; 16 - кнопка подъем/опускание мотовила; 17 - кнопка выноса мотовила вперед/назад; 18 -

кнопка включения/отключения привода наклонной камеры

Рисунок 4.3 - Пульт управления

содержание .. 3 4 5 6 ..
