ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ

Данное приложение содержит дополнительную информацию к
Руководству по эксплуатации № 327201090, касающуюся следующих
моделей комбайнов:

5

начиная с серийного номера S.N. 552310097

№ 327201092 - 01/2007

7260

BETA

7260 AL-4

BETA

7270

BETA

7270 AL-4

5270 C
5270 C - AL
6300 C
6300 C - AL

648
648 AL-4
652
652 AL-4

5
5AL
6
6AL

6

начиная с серийного номера S.N. 563010120

5 AL

начиная с серийного номера S.N. 552410055

6 AL

начиная с серийного номера S.N. 563410051

ТИП

ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201092 - Издание первое - 01 - 2007

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

1

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

55 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 414

Датчики управления двигателя SISU

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 201

Электрическая схема и расположение компонентов двигателя SISU

4

. . . .

55 632

Электрическая схема и расположение основных компонентов
распределительного клапана 200 бар

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 632

Электрическая схема и расположение основных компонентов
распределительного клапана 85 бар

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 662

Электрическая схема и расположение основных компонентов системы
Terra-Control

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 662

Гидравлическое управление вариатором мотовила
и вертикальные ножи

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55 640

Расположение основных компонентов

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5 - 5 AL - 6 - 6 AL

АККУМУЛЯТОР

- тип 12 В

А/ч

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- максимальный ток

A

. . . . . . . . . . . . . . . . . . . . . . . . . .

150 A

650 A

СТАРТ ЕР

- тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ISKRA 12 В

ГЕНЕРАТОР

тип

ISKRA 14 В 150 А

- тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- зарядная емкость . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ISKRA 14 В - 150 А

150 A

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

2

2

3

1

4

5

6

7

8

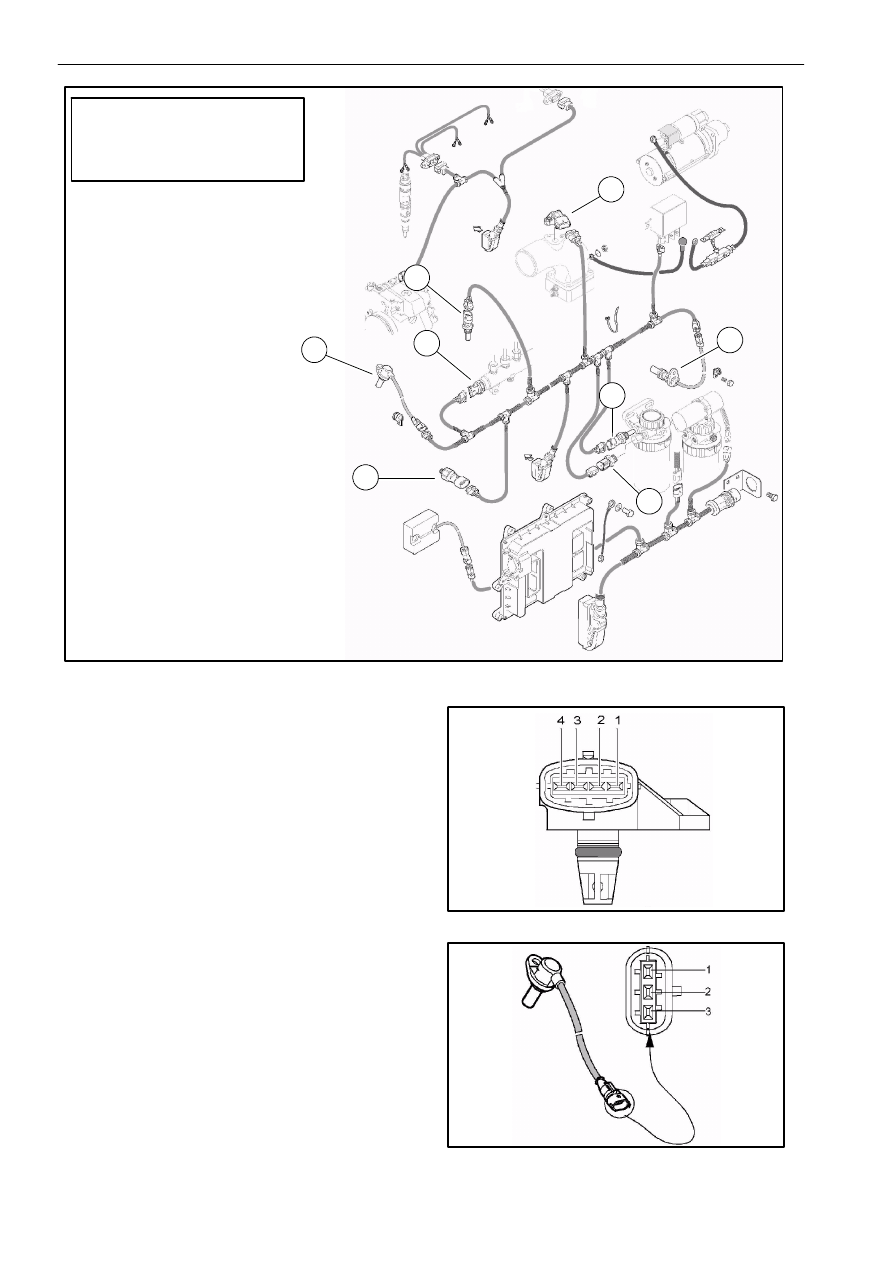

ДВИГАТЕЛИ SISU

74 CTA 4V - 84 CTA 4V

ДАТЧИКИ УПРАВЛЕНИЯ

1 - ДАТЧИК МАГИСТРАЛЬНОГО ДАВЛЕНИЯ

2 - ДАТЧИК ДАВЛЕНИЯ НАДДУВА

3 - ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

4 - ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА

5 - ДАТЧИК ДАВЛЕНИЯ МАСЛА

6 - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

7 - ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА

8 - ДАТЧИК ДАВЛЕНИЯ ТОПЛИВА

1

ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ
МАГИСТРАЛИ (1)
ИЛИ ДАТЧИК ДАВЛЕНИЯ НАДДУВА (2)

1. Соединение на "массу"

2. Сигнал температуры

3. + 5 В

4. Сигнал давления

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯРАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (3)

1. Соединение на "массу"

2. Сигнал частоты вращения

3. Не используется

2

3
