Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 131

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

55

p15/84(67-69)

p15/84(67-69)

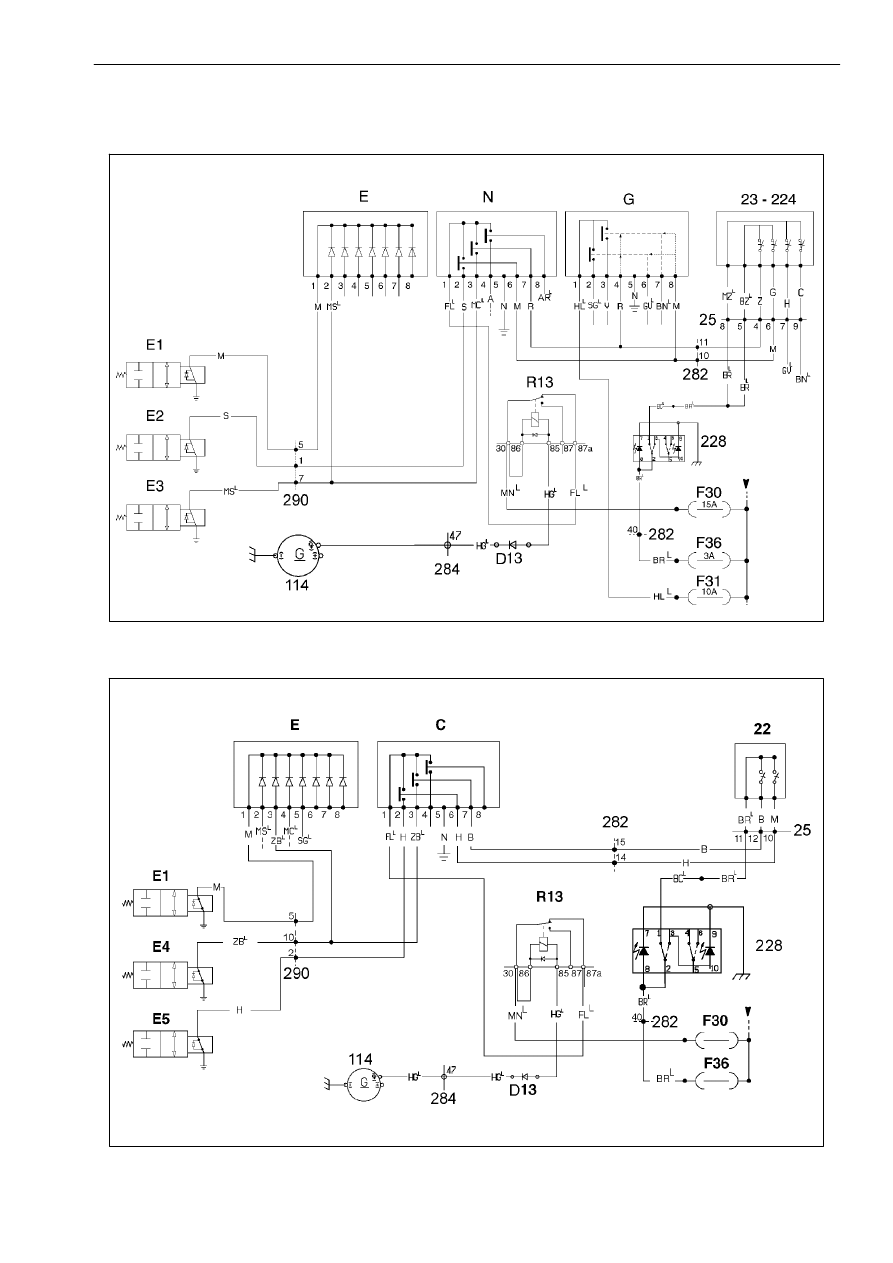

СХЕМА РУЧНОГО УПРАВЛЕНИЯ ВЕРТИКАЛЬНЫМ ПОЛОЖЕНИЕМ ЖАТКИ

СХЕМА УПРАВЛЕНИЯ ВЕРТИКАЛЬНЫМ ПОЛОЖЕНИЕМ МОТОВИЛА

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

56

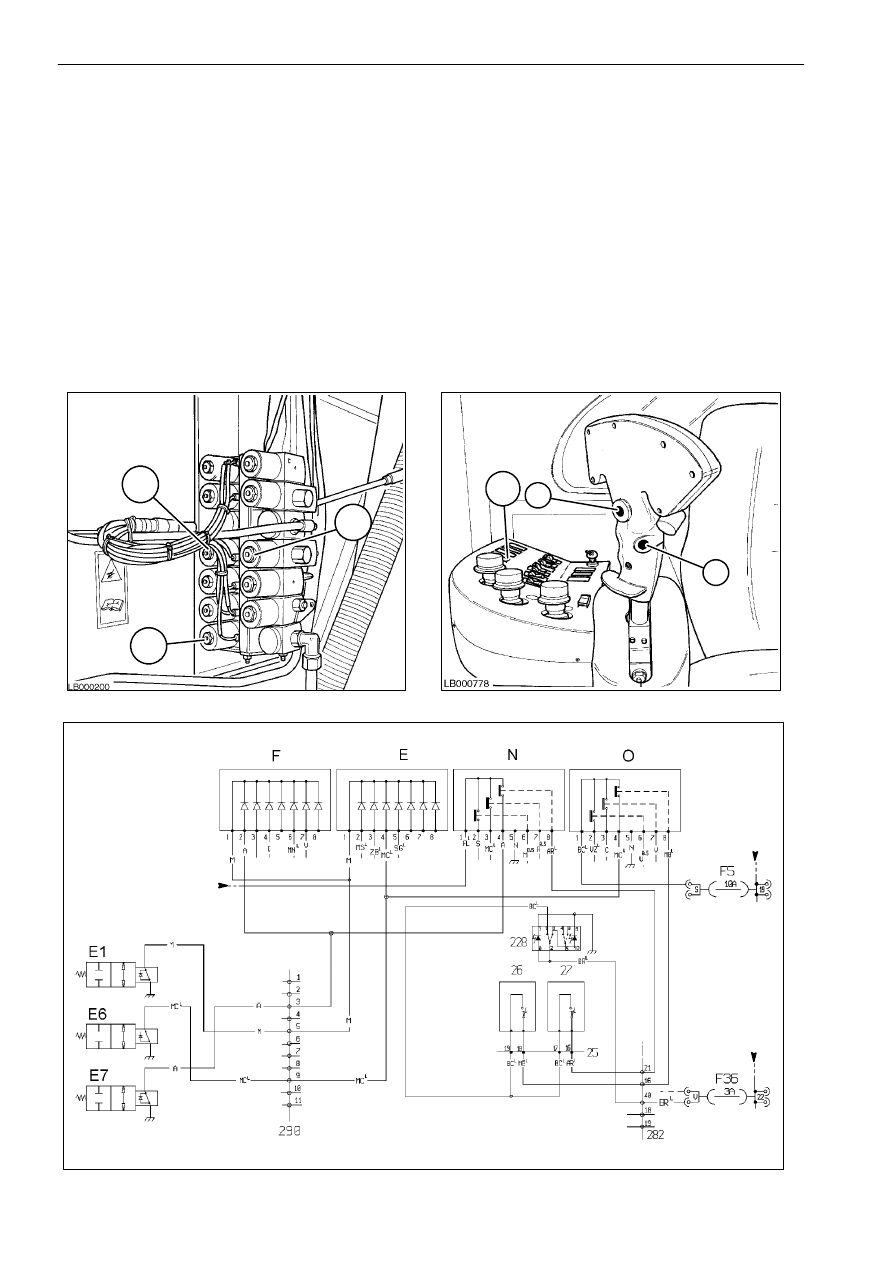

СХЕМА УПРАВЛЕНИЯ ПРОДОЛЬНЫМ ПОЛОЖЕНИЕМ МОТОВИЛА

Компонент

Рис.

E1.

Общий электромагнитный клапан (нормально открытый)

112

. . . . . . . . . . . . . . . . . . . . . . . . . .

E6.

Электромагнитный клапан (нормально закрытый) перемещения мотовила назад

112

. . . . .

E7.

Электромагнитный клапан (нормально закрытый) перемещения мотовила вперед

112

. . . .

26.

Микропереключатель управления перемещением мотовила назад

113

. . . . . . . . . . . . . . . . . .

27.

Микропереключатель управления перемещением мотовила вперед

113

. . . . . . . . . . . . . . . .

228. Переключатель отключения управления многофункциональным рычагом

113

. . . . . . . . . . . .

E.

Диодный блок для обеспечения питания электромагнитного клапана Е1 (стр. 34)

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1 (стр. 34)

F31. Предохранитель 10 A (стр. 37)

112

113

E7

E6

E1

27

26

228

p87a/R13(51)

p87/R7(51)

p15/84(67-69)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

57

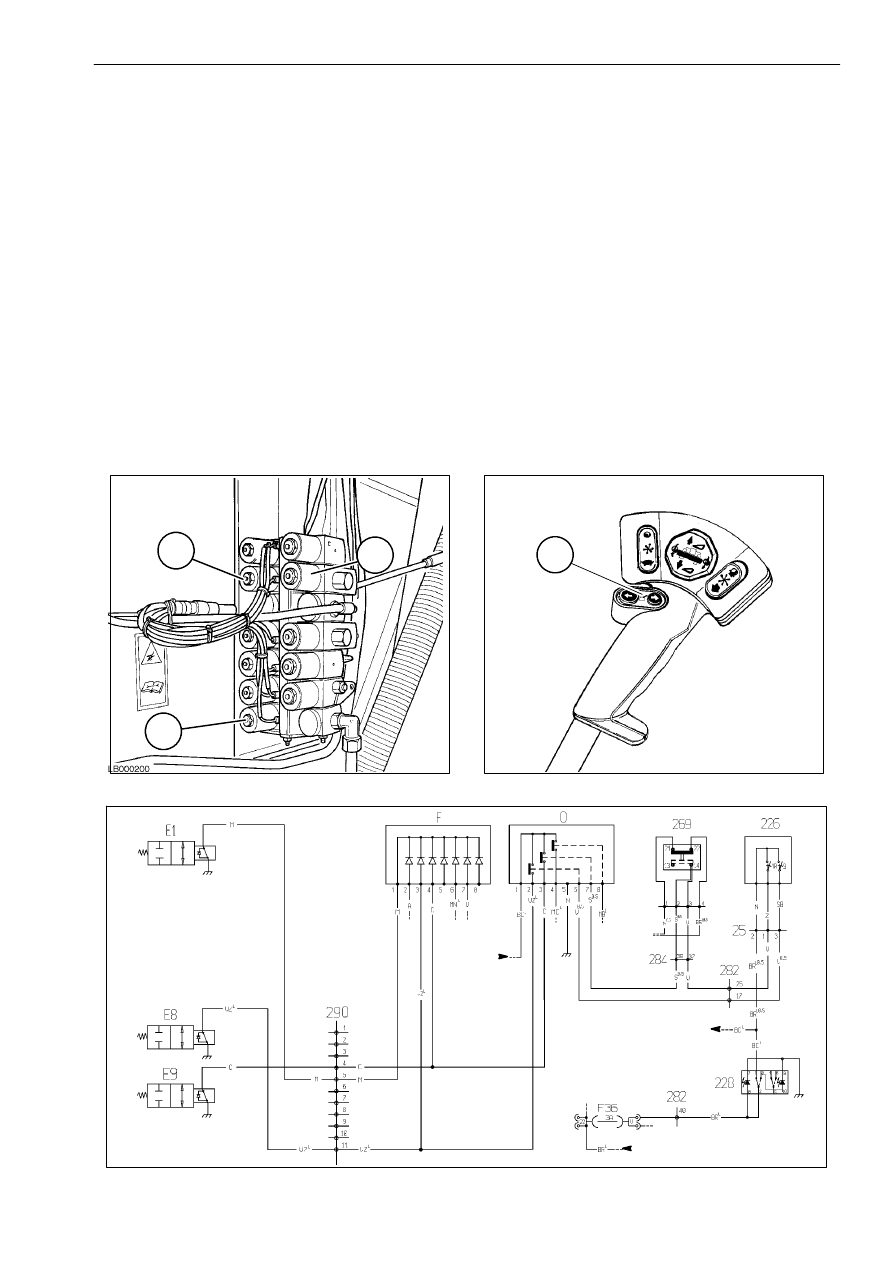

СХЕМА УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ РАЗГРУЗОЧНОЙ ТРУБЫ

Компонент

Рис.

E1.

Общий электромагнитный клапан (нормально открытый)

114

. . . . . . . . . . . . . . . . . . . . . . . .

E8.

Электромагнитный клапан (нормально закрытый)
открывания разгрузочной трубы

114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E9

Электромагнитный клапан (нормально закрытый)
закрывания разгрузочной трубы

114

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

226. Кнопка управления положением разгрузочной трубы

115

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения управления многофункциональным рычагом

116

. . . . . . . . .

269 Переключатель сигнализации открытой разгрузочной трубы (стр. 78)
O.

ЭБУ разгрузочной трубы (стр. 54)

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1 (стр. 54)

F36. Предохранитель 3A (стр. 37)

114

115

E1

E8

E9

226

p15/84(67-69)

26-27-227(51)

F5

(51)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

58

225

116

117

E13

E12

E1

231

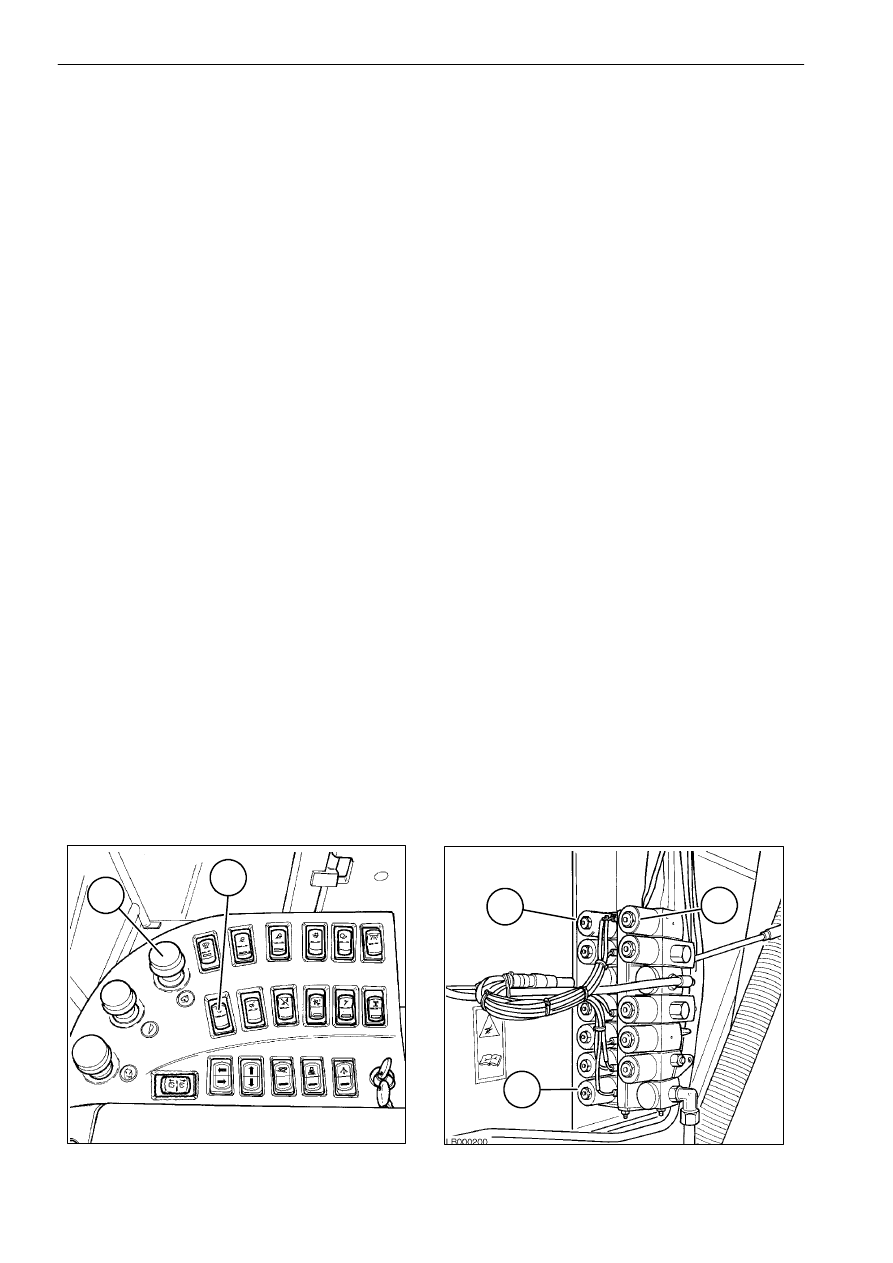

СХЕМА УПРАВЛЕНИЯ ВАРИАТОРОМ ЧАСТОТЫ ВРАЩЕНИЯ БИТЕРА

Компонент

Рис.

D13 Сигнал низкого зарядного тока генератора и управления R13 (стр. 37)

F 63 Общий предохранитель включения, 20 A (стр. 39)

F 66 Предохранитель отключения молотилки, 10 A (стр. 39)

F 67 Предохранитель включения молотилки, 7,5 A (стр. 39)

114

Генератор (стр. 68)

225 Кнопки регулировки частоты вращения битера

116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

231 Переключатель включения/выключения молотилки

116

. . . . . . . . . . . . . . . . . . . . . . . . . .

282 Разъем электрического кабеля панели приборов. (стр. 34)

290 разъем кабеля обслуживающего распределительного клапана (стр. 34)

F1, F2, F3, F4, F5, F6 Предохранители, расположенные на верхней плате (стр. 37)

F30, F31, F36 и F38 Предохранители, расположенные на нижней плате (стр. 37)

E1

Золотниковый электромагнитный клапан (нормально открытый)

117

. . . . . . . . . . . . . .

E12 Электромагнитный клапан увеличения частоты вращения барабана

(нормально закрытый)

117

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E13 Электромагнитный клапан уменьшения частоты вращения барабана

(нормально закрытый)

117

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E

Диодный блок для управления Е1 (стр. 34)

F

Диодный блок для управления Е1 (стр. 34)

R6

Релейный переключатель включения молотилки и обеспечения
работы двигателя (стр. 35)

R7

Вспомогательный релейный переключатель (стр. 35)

R13 Релейный переключатель обеспечения работы двигателя (стр. 35)

R25 Релейный переключатель сигнализации оборотов вала и включения

R6, R11, R17 (стр. 37)
