Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 116

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

106

РУЧНОЕ УПРАВЛЕНИЕ ПОДЪЕМОМ И ОПУСКАНИЕМ ЖАТКИ С ПОМОЩЬЮ КНОПКИ

ПРОИСХОДИТ БЕЗ ИСПОЛЬЗОВАНИЯ АМОРТИЗАТОРА

Амортизатор не включается при переходе
от автоматического режима опускания и
подъема жатки к ручному.
Электромагнитный клапан E54 постоянно
закрыт.

Проверьте правильность значения величин
ЭБУ системы Terra-Control (см. стр. 27).

Опустите жатку, запустите двигатель и
переведите ЭБУ системы Terra-Control в
режим ручного управления, разъедините
разъем электромагнитного клапана E54 и
измерьте напряжение между контактами 1
и 2 - оно должно составлять 12 В.

НЕТ

Измените значение величин, как описано на
стр. 27.

НЕТ

Неисправен электромагнитный клапан E54,
произошло механическое закрывание.
Отремонтируйте или замените.

ДА

При указанных выше условиях напряжение
на контакте 15 разъема 287 (соединенного)
должно составлять 12 В.

НЕТ

Неисправна

коробка

реле

C:

замкнут

контакт между входным контактом 8 и
выходным

контактом

4.

Необходимо

выполнить его замену.

ДА

Неисправен

ЭБУ

системы

Terra-Control,

замените его.

ДА

СИСТЕМА КЛИМАТ-КОНТРОЛЯ С РУЧНЫМ УПРАВЛЕНИЕМ УСТАНОВЛЕНА НА
МАШИНАХ, КОТОРЫЕ ИМЕЮТ СЕРИЙНЫЙ НОМЕР ШАССИ ДО УКАЗАННОГО НИЖЕ:

5 - серийный номер 552310001 и 552310002

6AL - серийный номер 563410001

















Ref. 327201091-03/2006

ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ

ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201091 - Издание первое - 03 - 2006

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

24

ДАТЧИКИ

36

37

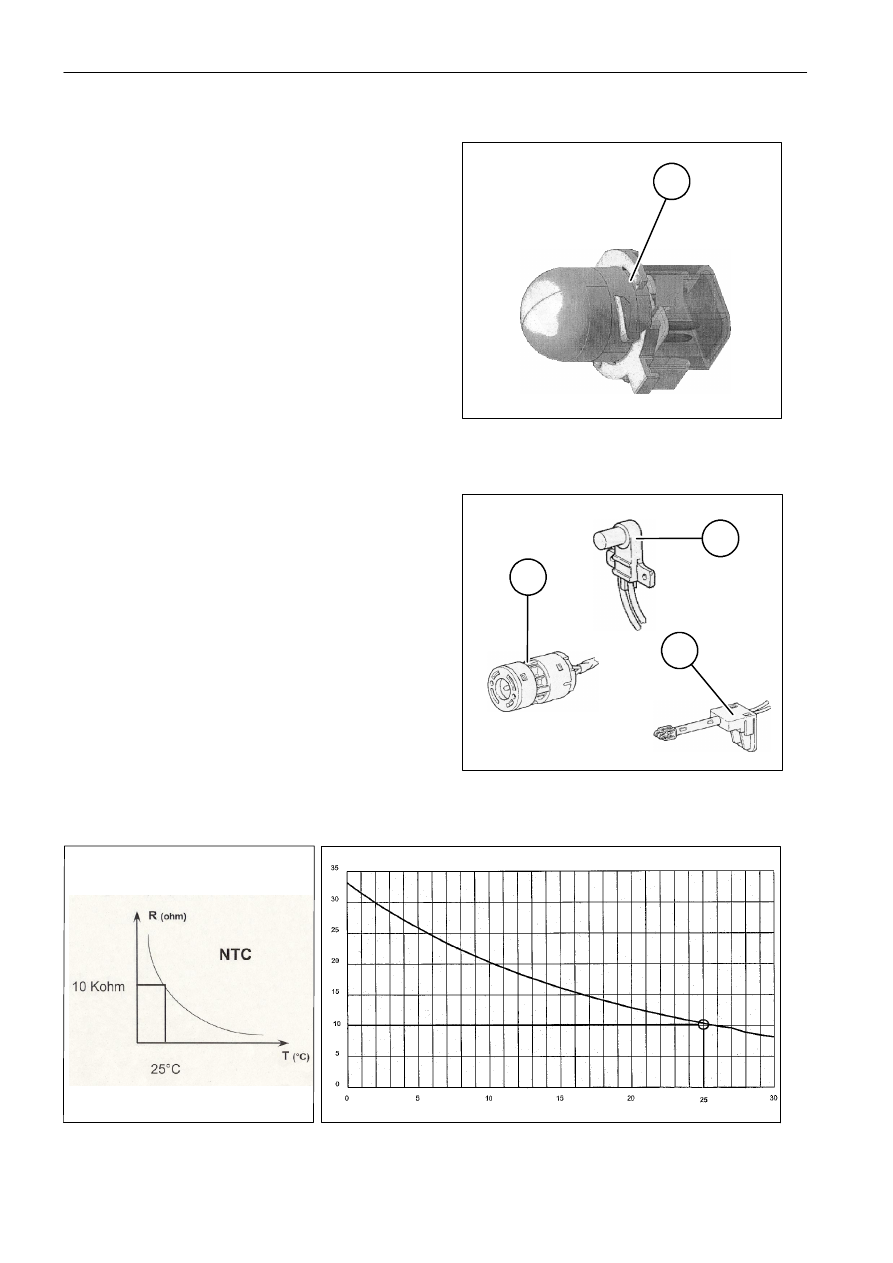

ДАТЧИК СОЛНЦА (347)
Функция "SL"

Датчик солнца представляет собой фотодиод,
электрическая

проводимость

которого

изменяется в зависимости от интенсивности
освещения

Выходной сигнал (изменяется от 0 В до +5 В)
поступает в ЭБУ.

ДАТЧИКИ ТЕМПЕРАТУРЫ
(348) функция "TT"
(349) функция "TЕ"
(351) функция "TА"

Датчики

температуры

посылают

всю

необходимую

информацию

о

температуре

в ЭБУ.

На

основе

данной

информации

микропроцессор

выполняет

функции

в

соответствии

с

заложенной

в

него

математической моделью.

Датчики

представляют

собой

резисторы,

сопротивление

которых

изменяется

в

зависимости от температуры.

Датчики температуры являются датчиками с
отрицательным

температурным

коэффициентом,

т.е.

их

сопротивление

уменьшается при повышении температуры
(см. графики 5 и 6).

38

39

R (кОм)

T (

°C)

347

348

351

349
