Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 63
РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ
27
РАБОТА ЖАТКИ
При нажатии кнопки на гидростатическом рычаге точного управления происходит подача питания на
перепускной электромагнитный клапан Е1. Одновременно с этим подается питание на катушки "A" или "B"
электромагнитного клапана Е19 (в зависимости от нажатой кнопки - перемещение жатки влево или
вправо). При этом масло из канала "P" поступает в канал "A" (или "B") и заполняет одну камеру цилиндра.
Одновременно с этим происходит слив масла из другой камеры в возвратную линию "T" через тот же
электромагнитный клапан.
- Предохранительные клапаны (3 и 4) обеспечивают защиту гидравлической системы за счет слива
излишков масла в возвратную линию (130 бар) в случае ударов при движении.
При этом жатка устанавливается под определенным углом. Для регулировки используйте
соответствующий переключатель (на управляющем рычаге движения вперед).
ЗАПОЛНЕНИЕ КОНТУРА - модели 5AL / 6AL
-
По возможности выполняйте данную работу на машине, на которой не установлена жатка.
-
Наклоните кузов машины до упора влево.
-
Поверните поворотную опору переднего элеватора из крайнего левого положения в крайнее правое
положение, примерно на 2/3 оборота. Затем повторите операции, наклонив кузов машины полностью
вправо.
-
После выполнения данной процедуры установите кузов машины горизонтально и проверьте,
расположена ли жатка параллельно оси. При необходимости отрегулируйте ее положение при помощи
переключателя.

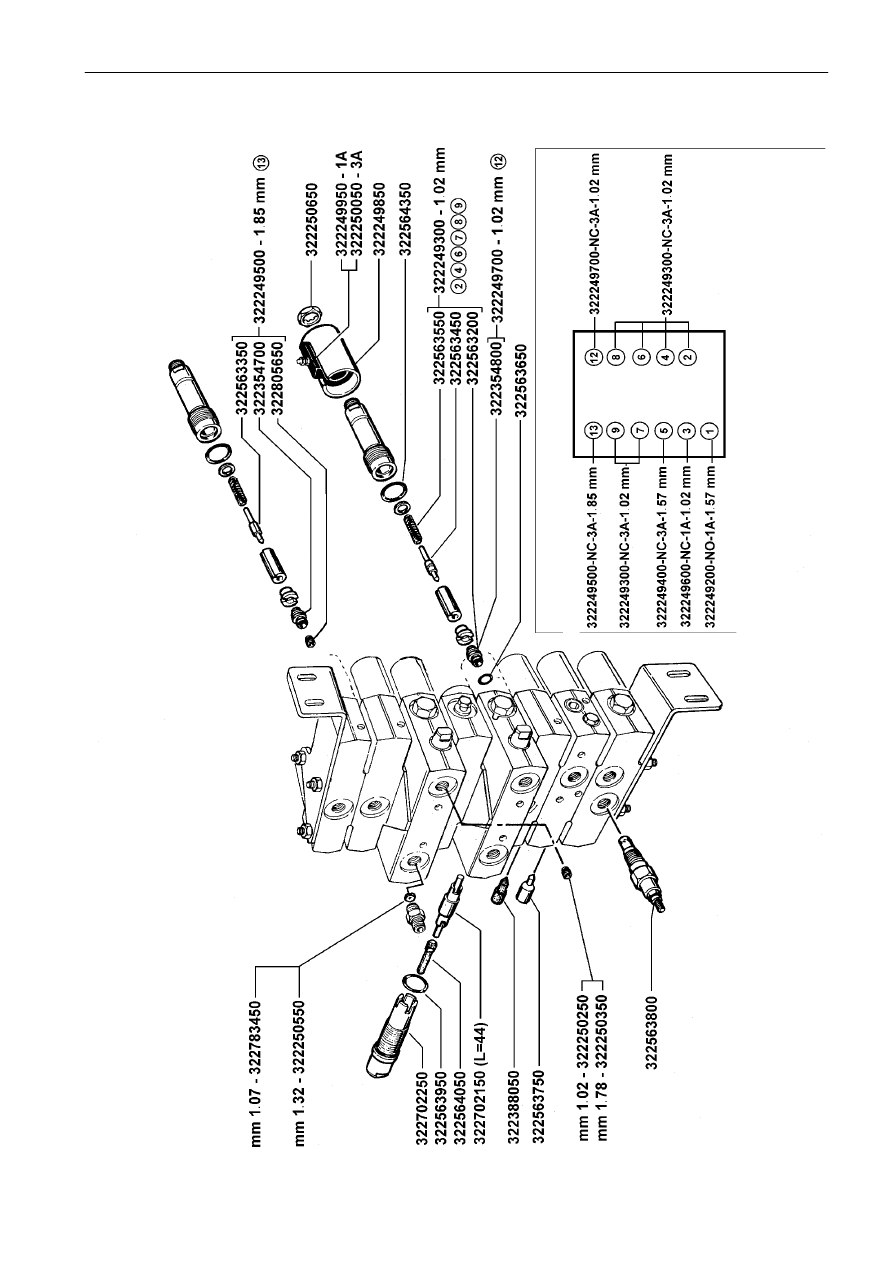

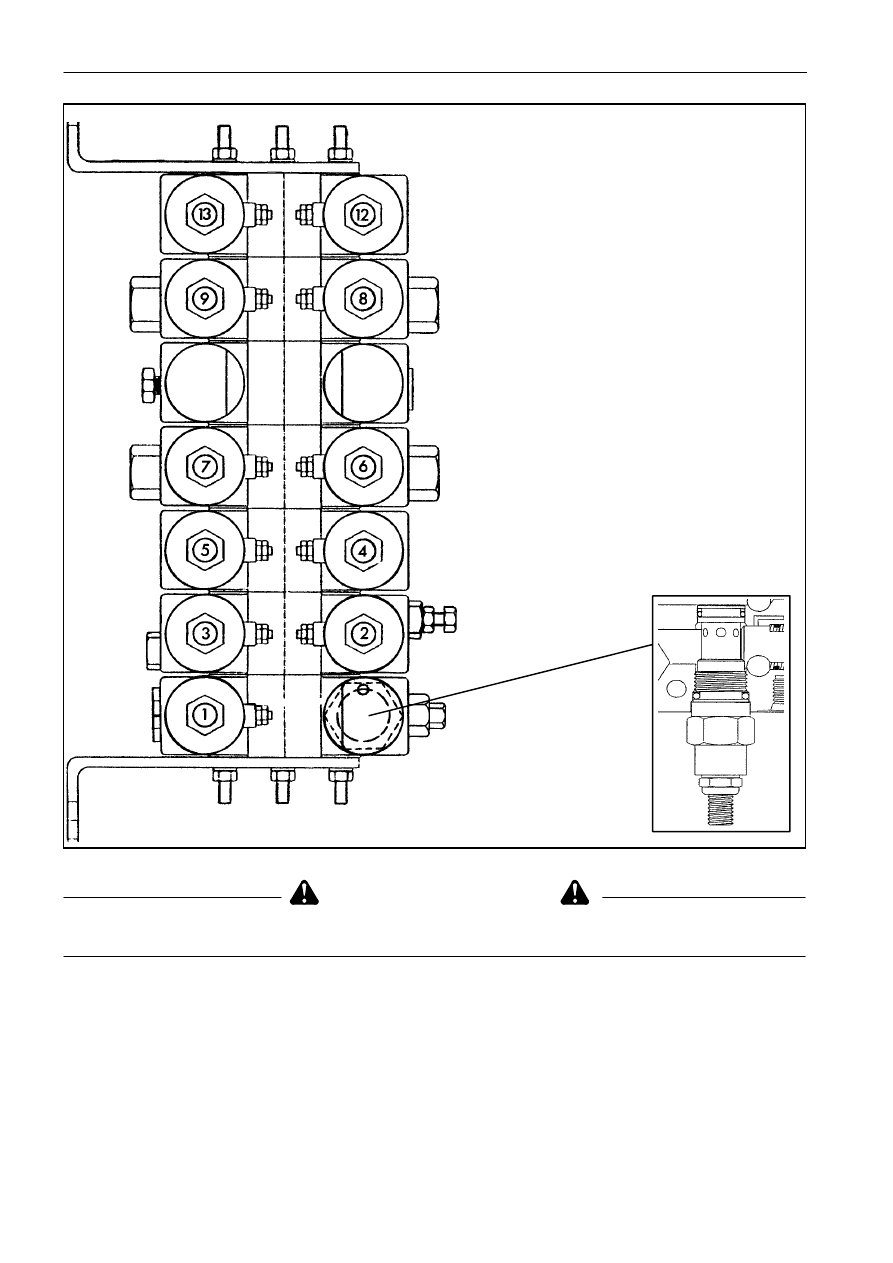

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА, УСТАНОВЛЕННОГО
В РАСПРЕДЕЛИТЕЛЬНОМ КЛАПАНЕ
УПРАВЛЕНИЕ БОКОВЫМ ПЕРЕМЕЩЕНИЕМ ЖАТКИ
ЦВЕТ КАБЕЛЯ
ФУНКЦИЯ
ПРИВОД
ОБСЛУЖИВ
АЮЩЕГО
КЛАПАНА
ПИТАНИЕ
ОБСЛУЖИВАЮЩЕГО
КЛАПАНА
M - V/SG
L
Управление перемещением
жатки вправо и влево
♦
E1 - E19
Первое положение ключа
зажигания
(*)
(
♦
) Электромагнитный клапан Е1, расположенный на управляющем распределительном клапане.
(*) Отключите переключатель блокировки управления на многофункциональном рычаге
ТАБЛИЦА ЦВЕТОВ КАБЕЛЕЙ
Предупреждение: данная таблица используется только для дополнительного кабеля, предназначенного
для электрогидравлического управления и питания системы боковых перемещений жатки.
A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый
N = черный - R = красный - S = розовый - V = серый - Z = фиолетовый
