РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

24

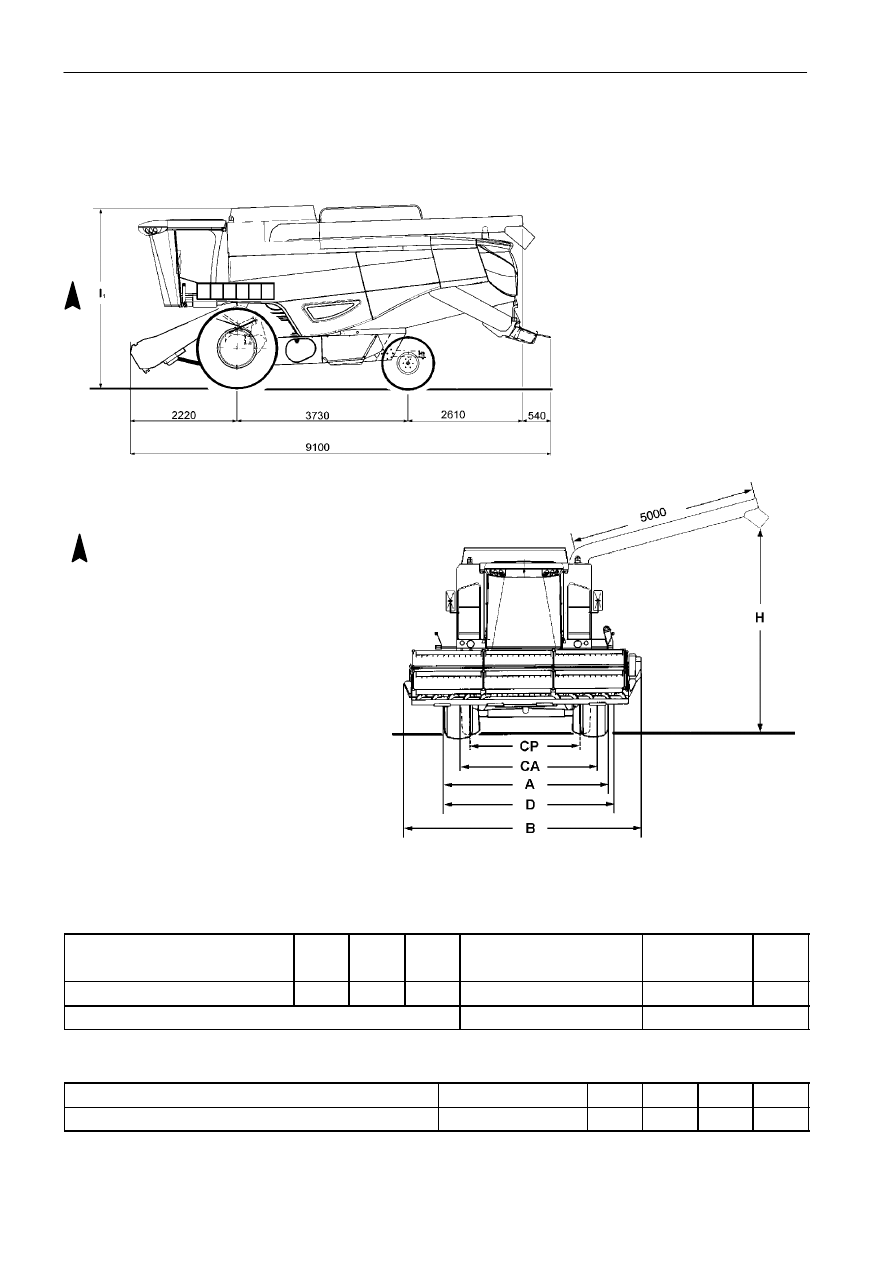

ХАРАКТЕРИСТИКИ - МОДЕЛЬ 6AL

Высота

при

горизонтальном

расположении машины

ШИНЫ

A

D

CA

CP

РЕГУЛИРУЕМАЯ ОСЬ

I

1

H

650/75 R32 172 A8

3793

3864

3168

4000

4500

460/70 R24

2745-3345

ТИП ЖАТКИ

420

480

540

600

660

B = ширина жатки в мм

4710

5320

5929

6539

7147

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

25

ТИПЫ ШИН, 5AL / 6AL

ПЕРЕДНИЕ

ЗАДНИЕ

МОДЕЛИ

РАЗМЕРЫ

бар

РАЗМЕРЫ

бар

5 - 6

650/75 R32 172 A8

2,7

460/70 R24

2,2

STD

ВЕС КОМБАЙНА С СОЛОМОРЕЗОЙ И БЕЗ ЖАТКИ

МОДЕЛЬ

кг

5AL

13200

6AL

12000

МАССА ЖАТКИ - см. таблицу на стр. 19

1

1

1

2

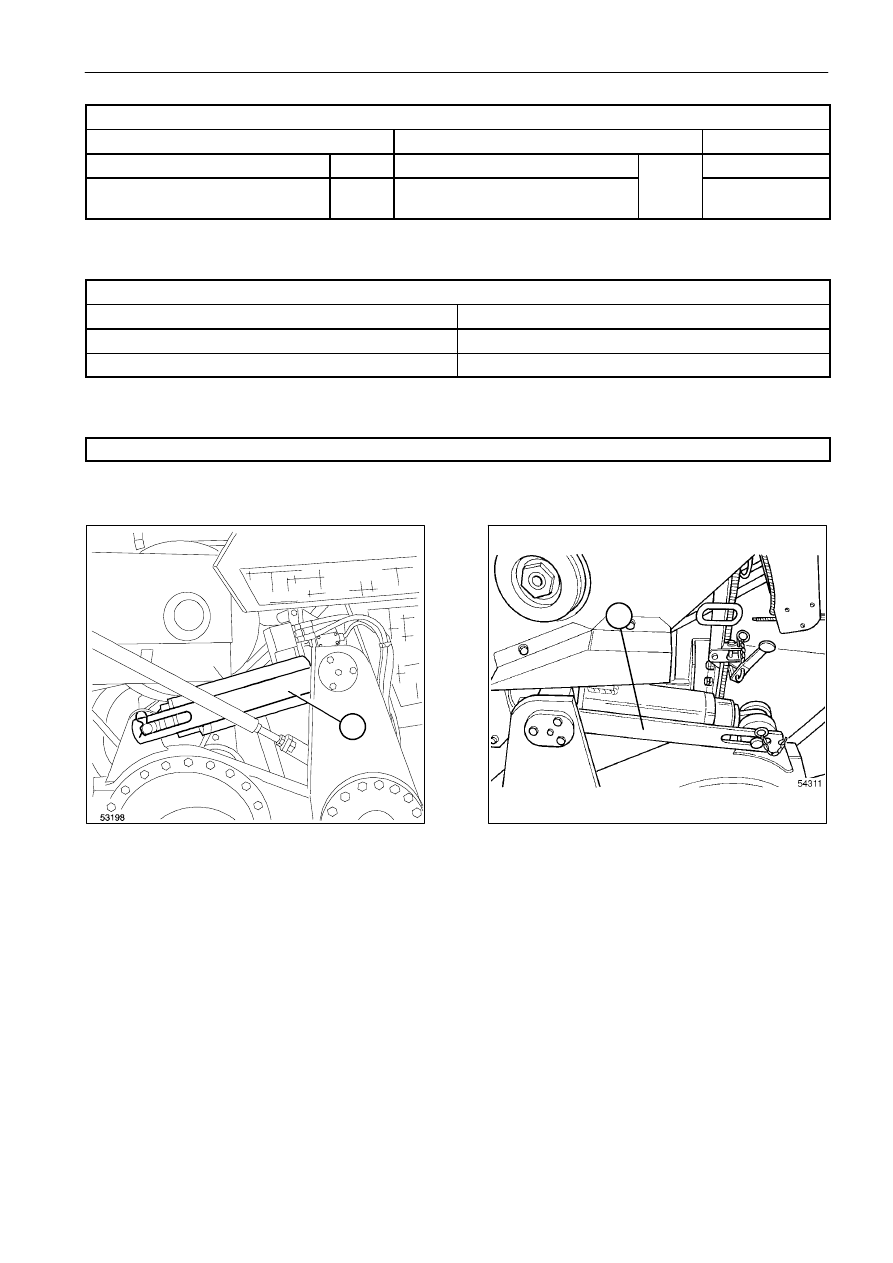

Кронштейн (1) установлен с обеих сторон и используется при смене колес или для транспортировки
машины по дороге при отключенной системе выравнивания.

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

26

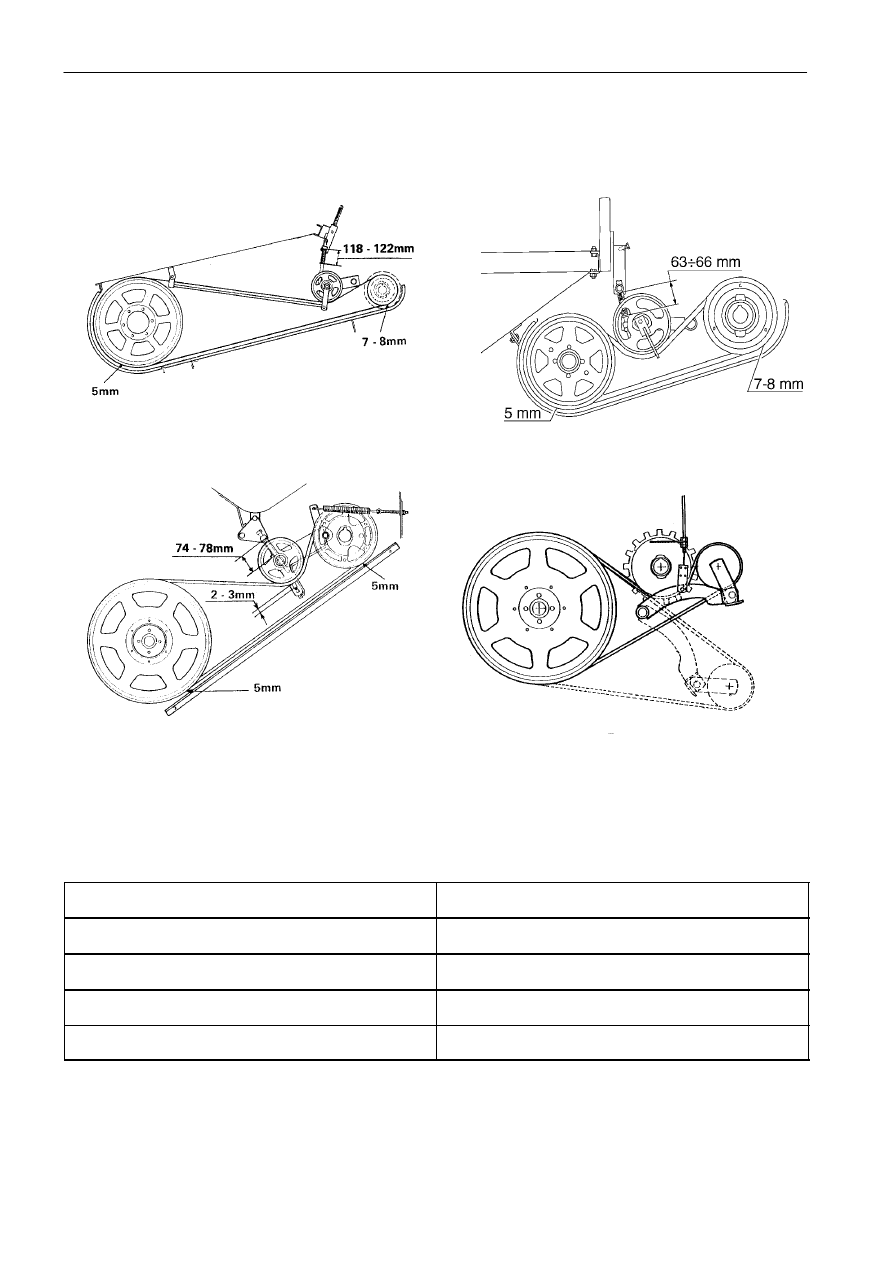

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ

A

B

C

D

ОПИСАНИЕ

ДЛИНА СЖАТОЙ ПРУЖИНЫ, мм

A -

Управление заднего битера

118 - 122

B -

Управление разгрузки зернового бункера

63 - 66

C -

Управление верхнего вала элеватора

74 - 78

D -

Управление реверсивного механизма

----

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

27

A

B

C

D

3

4

1

2

8 мм
5/16''

1

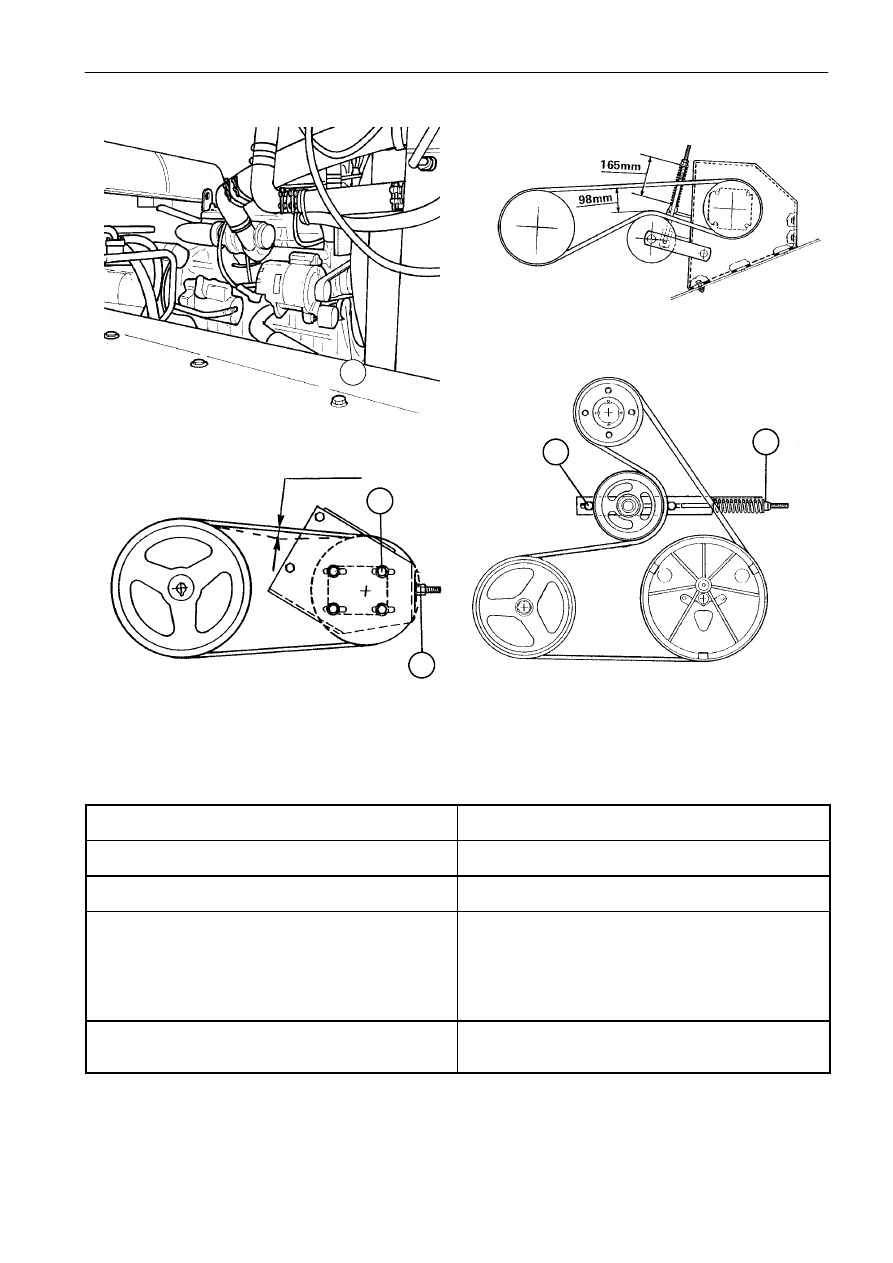

ОПИСАНИЕ

НАТЯЖЕНИЕ

A -

Управление водяного насоса и генератора

автоматический натяжитель (1)

B -

Управление гидростатического насоса

пружина сжата до 160 - 165 мм

C -

Управление рабочего насоса

Управление насоса системы выравнивания

Нагрузка 45 Н

Отклонение 8 мм

Предостережение: во избежание повреждения
подшипника и уплотнителя рабочего насоса или
насоса системы выравнивания не натягивайте
ремень "C" слишком сильно.

D -

Управление зернового шнека и шнека
недомолота

пружина сжата до 130 мм

ПРИМЕЧАНИЕ:

натяжение ремня (C) создается натяжителем (2), после ослабления винта (1).
Натяжение ремня (D) обеспечивается натяжителем (4), при ослаблении винта (3).
