ОБОРУДОВАНИЕ

ДЛЯ

ОБМОЛОТА

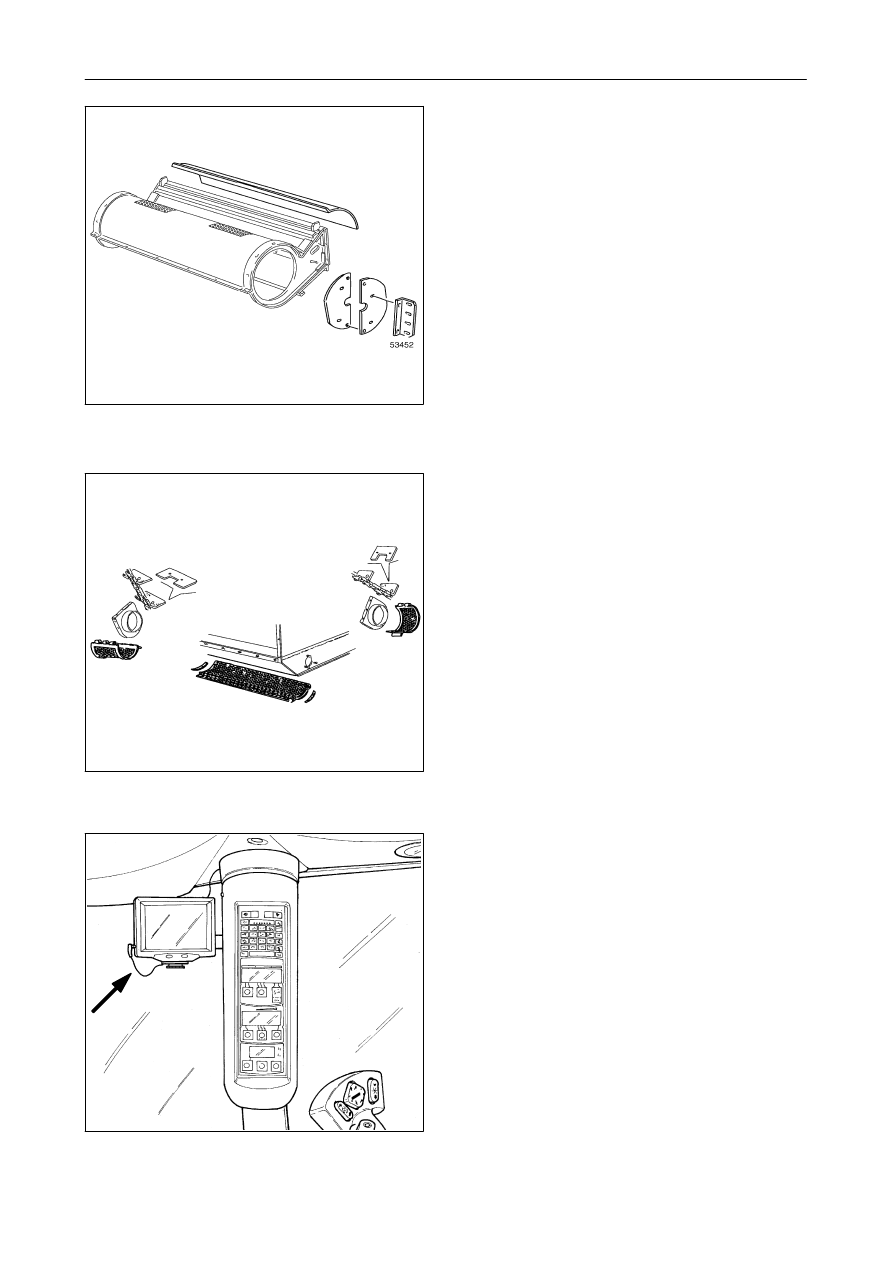

КУЛЬТУР С МЕЛКИМИ СЕМЕНАМИ
Рис. 10

Указанное ниже оборудование предназначено
для обмолота культур с мелкими семенами:

D

Комплект

для

снижения

оборотов

вентилятора.

D

Входные сальники вентилятора.

D

Нижние сита с постоянными отверстиями
диаметром 5-6 мм.

ОБОРУДОВАНИЕ ДЛЯ ОБМОЛОТА СОИ И
ГОРОХА
Рис. 11

Указанное ниже оборудование предназначено
для обмолота сои и гороха:

D

перфорированные

крышки:

в

корпусе

главного приемного элеватора, в нижней
части шнека зерна и в нижней части
элеватора недомолота и зерна.

D

Чистящие лопасти элеватора заполнения
(2 шт. поставляются с машиной).

D

Чистящие лопасти элеватора недомолота
(2 шт. поставляются с машиной).

(Лопасти

должны

бытьустановлены

на

соответствующих

цепях

диаметрально

противоположно друг другу).

ВИДЕОКАМЕРА - Рис. 12

Видеокамера

позволяет

оператору

видеть

заднюю частьмашины, что особенно важно при
реверсивном движении.

РАЗДЕЛ 8

8-5

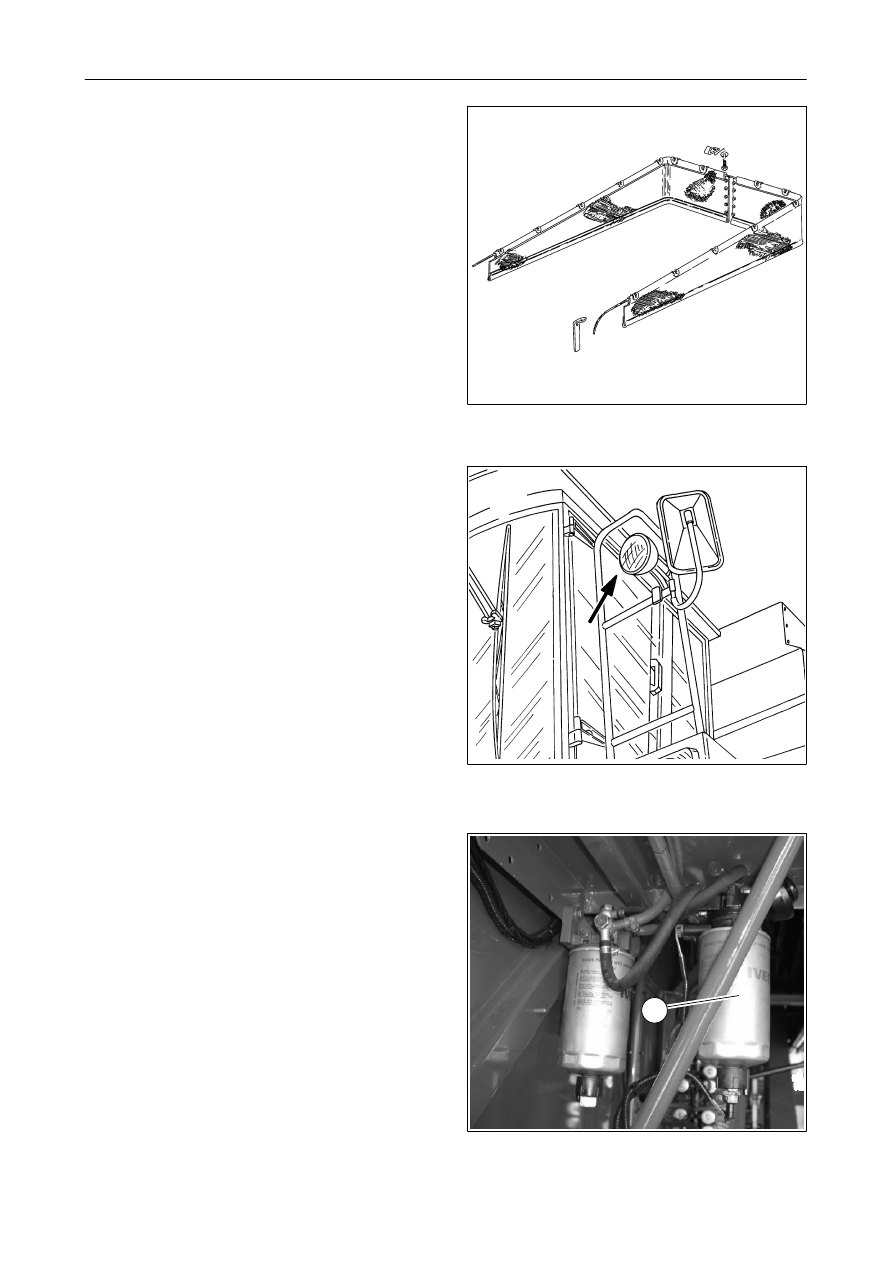

ЗАЩИТА ОТ ВЕТРА - рис. 13

Защиту от ветра рекомендуется устанавливать
на машинах без саморезки, особенно при работе
на ветреных территориях.

ВСПОМОГАТЕЛЬНЫЕ

ФОНАРИ

ДЛЯ

ОТКИДЫВАЮЩЕЙСЯ

ВВЕРХ

ЖАТКИ

КУКУРУЗЫ - рис. 14

Вспомогательные фонари, которые должны
устанавливаться при наличии откидывающейся
вверх жатки, работают автоматически при
подсоединении

вспомогательной

электри-

ческой системы к системе жатки.

СЕПАРАТОР ТОПЛИВА/ПРЕДВАРИТЕЛЬ-
НЫЙ НАГРЕВ ОТСТОЙНИКА - рис. 15

В моделях FENDT 5220E - 5250E - 6250E
устройство

предварительного

нагрева

для

фильтра предварительной очистки топлива и
водоотделителя (1) поставляется по запросу.

Данное устройство работает эффективнее,
когда

двигательзапускается

при

низкой

температуре окружающего воздуха (0

° C или

меньше).

13

14

15

1

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-6

16

17

18

1

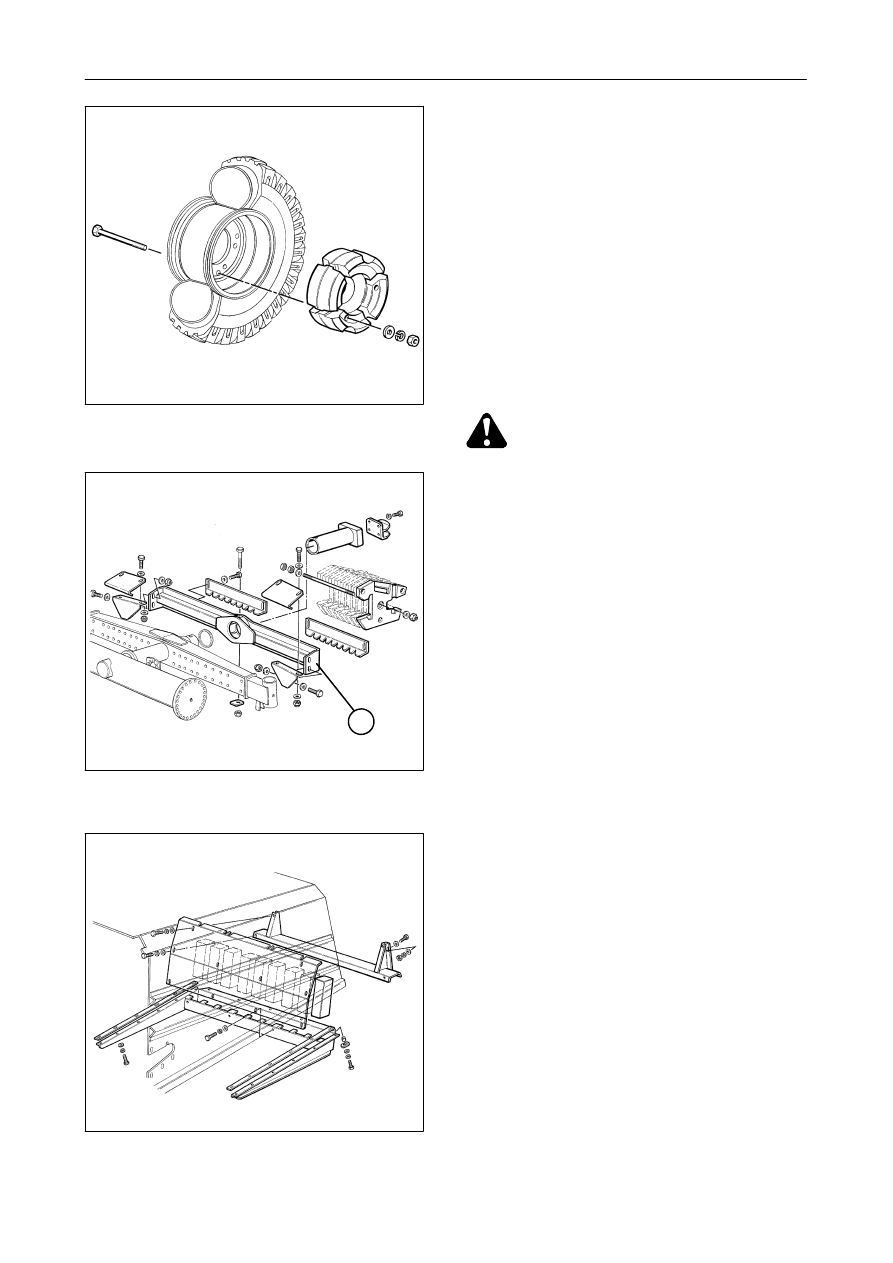

БАЛЛАСТ - рис. 16-18

Для равномерного распределения веса при
использовании тяжелых жаток, например жаток
для кукурузы, устанавливают дополнительный
балласт.

При

движении

комбайна

по

дорогам,

согласно законодательству: не менее 20%
веса

машины

должно

передаваться

на

управляемую ось (в том числе, жатка, пустой
бункердля зерна).

Комбайн, работающий в поле: не менее 15 %
общего

веса

должно

передаваться

на

управляемую ось (в том числе, жатка, пустой
бункердля зерна).

См. порядок действий на стр. 1-43.

ОПАСНО: если не использовать балласт
на задней управляемой оси в некоторых
конфигурация,

то

комбайн

может

потерять устойчивость, что может привести к
риску серьезных травм или даже смерти.

В зависимости от условий можно устанавливать
различные типы балласта:

-

балласт на задние шины (рис. 16).
Балласт круглого типа, прикрепляемый к
дискам

с

желобом;

диски

могут

быть

отдельными или двойными.

-

балласт на заднюю ось(рис. 17).
Опора

(1)

обеспечивает

возможность

установитьна машину балласт чемоданного
типа, который не поставляется в качестве
стандартного оборудования, но может быть
поставлен дилером компании по запросу.

-

балласт на кожухе клавишного соломотряса
(рис. 18), для машин без соломорезки.
Это балласт коробчатого типа, который
должен

устанавливаться

внутри

соответствующей опоры.

ПРИМЕЧАНИЕ:

Для

стран,

в

которые

разрешено

частичное

применение

”водного”балласта,

такой

балласт

можно

использовать

согласно

рекомендациям

производителя шин.

РАЗДЕЛ 8

8-7

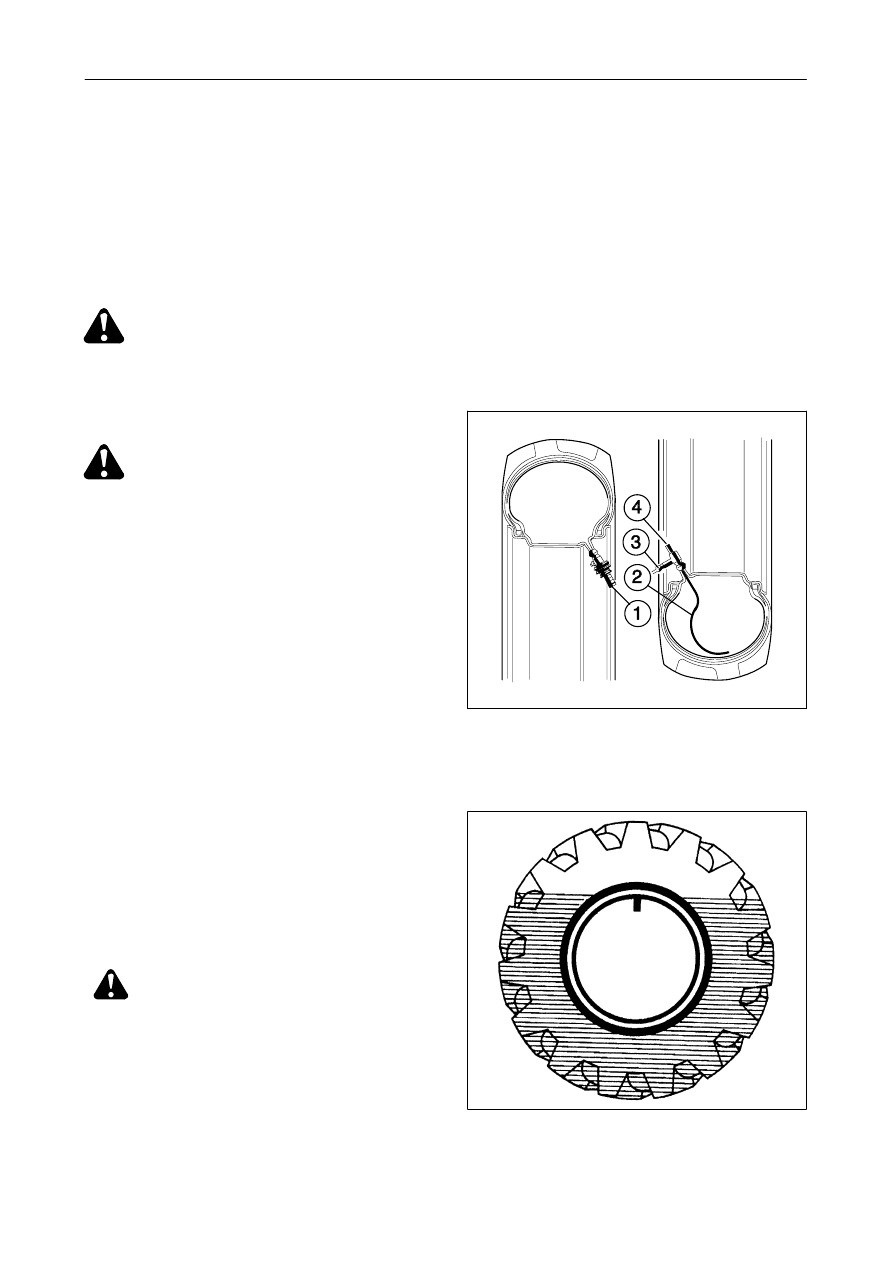

«ВОДЯНОЙ» УРАВНОВЕШИВАЮЩИЙ
БАЛЛАСТ
(предназначен для бескамерных шин)
Рис. 19 и 20

ВАЖНОЕ ЗАМЕЧАНИЕ: Для стран, в которых
разрешено использовать данный тип балласта,
используйте

его

вместо

описанных

выше

решений.

Для заполнения шин водой:

ПРЕДУПРЕЖДЕНИЕ: при выполнении
этой

операции

носить

резиновые

перчатки.

-

поднимите машину так, чтобы одно колесо
оторвалосьот земли и переведите клапан
накачки шины в самое верхнее положение;

ОПАСНО: чтобы поставить на опору
поднятую

сторону

задней

оси

при

помощи стойки грузоподъемностью не

менее 2500 кг,

-

ослабьте

внутренний

элемент

клапана

накачки и подождите, пока воздух выйдет из
шины полностью;

ПРИМЕЧАНИЕ: если применяется новая шина
или обод, рекомендуется частично подкачать
шину для того, чтобы борт шины надежно
установился на ободе колеса; через некоторое
время

шину

необходимо

накачать

до

установленного давления.

-

затяните штуцер

327700400 на корпусе

клапана и установите водяной шланг в
штуцер (1), не забыв снятьэтот же самый
шланг для выпуска воздуха, как только шину
начнут накачивать;

-

заполнение будет считаться выполненным на
75%, как только вода начнет вытекать из
штуцера (1).
Если

вам

потребуется

заполнитьшину

меньшим количеством воды, т.е. добавить
меньший

вес,

переместите

колесо,

установив клапан в нижнее положение.

-

чтобы снятьштуцер (1), затяните клапан
шины снова и накачайте шину воздухом до
установленного давления.

ВНИМАНИЕ: входное давление воды ни в
коем случае не должно превышать 4 бар

(кг/см

2

).

Для выпуска вода их шин:

-

поднимите

машину

так,

чтобы

колесо

оторвалосьот земли и переведите клапан
накачки шины в самое нижнее положение;

-

выверните

уплотнительный

элемент

клапана из корпуса и слейте воду;

-

затяните штуцер

327700450 на корпусе

клапана так, чтобы трубопроводы (2 и 4)
состыковалисьс внутренней трубкой;

-

выпустите воздух под давлением из штуцера
(3); остаточная вода выйдет из трубо-
проводов (2 и 4);

-

снимите

штуцер,

замените

его

уплотнительным

элементом

клапана

накачки

и

накачайте

шину

до

установленного давления.
