Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 26

ПОЛЕВЫЕ РАБОТЫ

3-10

25

26

27

11

10

12

13

14

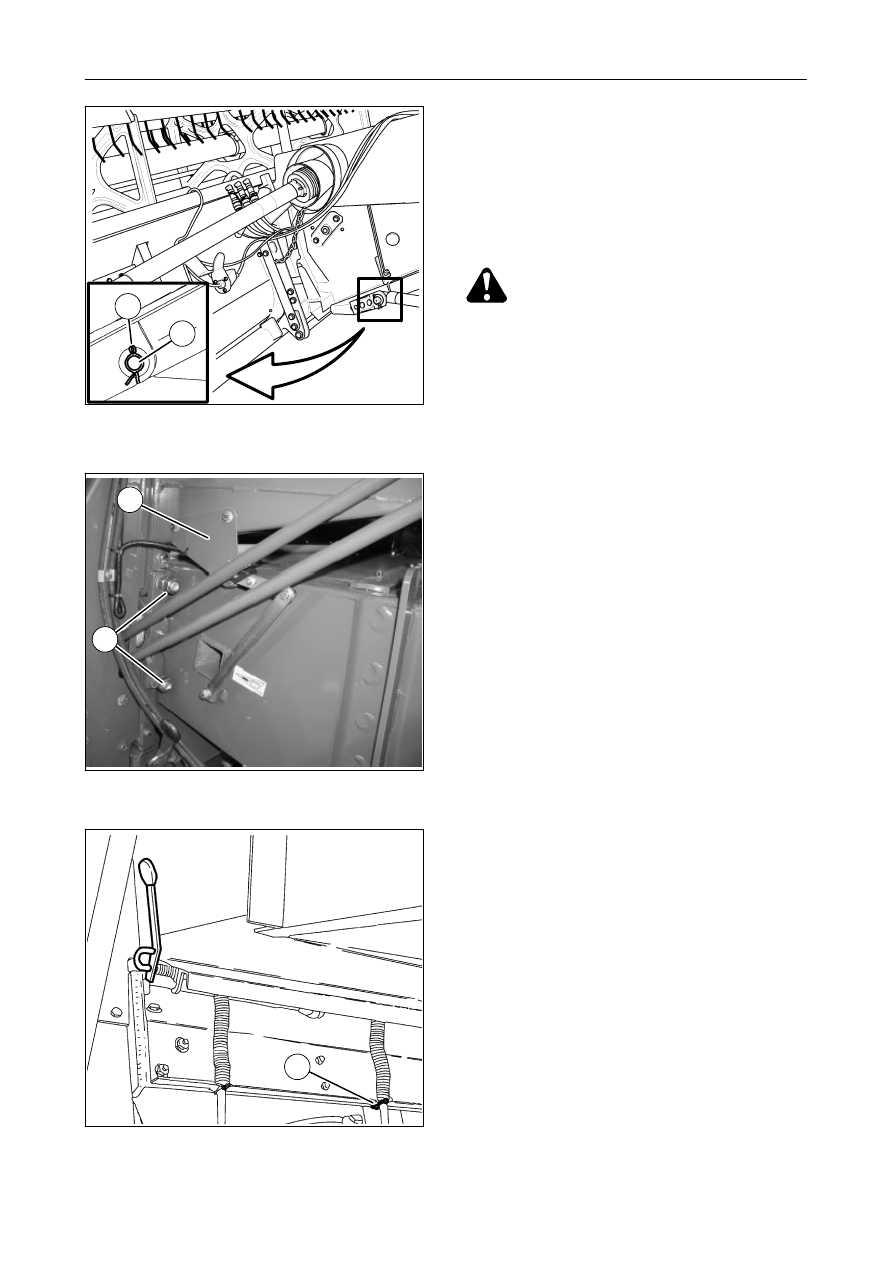

6. Удалитьшплинт (10) и вынутьштифт (11)

крепления штока цилиндра на корпусе
элеватора.

7.

Установитьдве опорные стойки под корпус
элеватора; под задней усиливающей балкой
из углового профиля.

ПРЕДОСТЕРЕЖЕНИЕ:

использовать

две опорные стойки, рассчитанные на
минимальную допустимую нагрузку 1000

кг.

8. Чтобы

предотвратитьповреждения

потенциометра

во

время

отсоединения

элеватора, рекомендуется демонтировать
его вместе с опорой (12), предварительно
маркировав

его

положение

на

раме

площадки оператора.

9. На обеих сторонах удалитьболты (13),

которыми опора корпуса элеватора крепится
к корпусу машины

10. Переместитьмашину

назад,

соблюдая

осторожность,

чтобы

не

допустить

столкновения приводного ремня жатки и
корпуса элеватора.

Для повторной установки лотка элеватора на
машину выполнитьте же операции в обратном
порядке, учитывая при этом следующее:

-

При помощи рычага опуститьвходной щиток,
чтобы вставитьсоответствующий фиксатор
(14)

в

отверстие

центрального

напра-

вляющего штифта щитка.

-

Не

забыватьудалятьфиксатор

при

прикреплении лотка элеватора к машине.

-

Болты крепления опор корпуса элеватора
(13) необходимо затянутьс моментом 598 Нм
(61 кгм); а затем затянутьстопорные гайки.

-

Проверитьправиль

ностьнастройки потен-

циометра, как описано на стр. 2-32.

РАЗДЕЛ 3

3-11

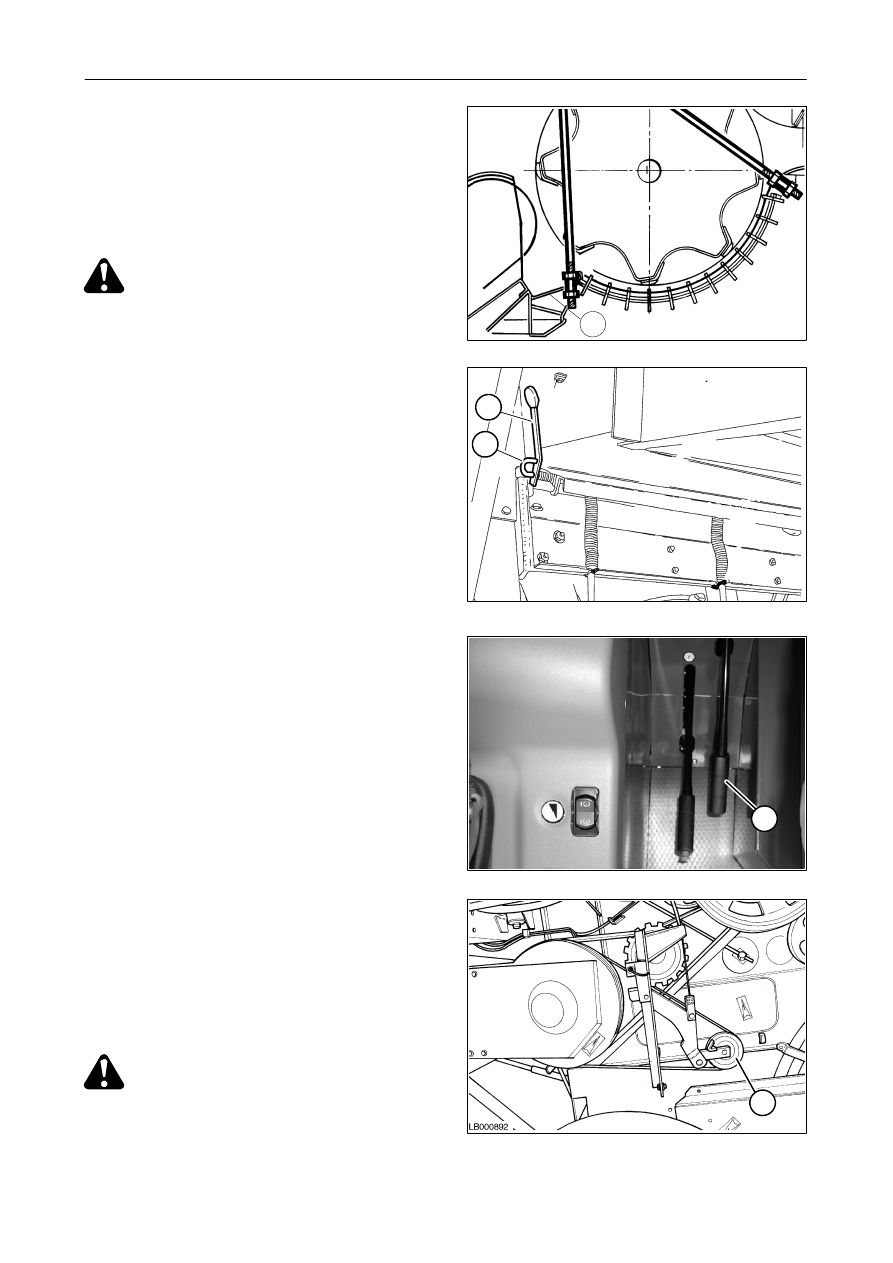

КАМНЕУЛОВИТЕЛЬ - Рис. 28 - 29

Камнеуловительнаходится

на

входе

в

подбарабанье.

Камнеуловитель(1) необходимо опорожнятьне
реже одного раза в деньили чаще при обработке
влажных культур или работе на каменистом
грунте.

ПРЕДОСТЕРЕЖЕНИЕ: выключить моло-
тилку, поднять жатку на максимальную
высоту

и

остановить

двигатель.

Установить на подъемные цилиндры жатки
соответствующие предохранительные фикса-
торы.

Для

очистки

камнеуловителя

ослабить

фиксатор (2) рычага (3) камнеуловителя, затем
повернутьрычаг вперед.

После полного опорожнения камнеуловителя
закрытьего, для чего поднятьрычаг (3) в
первоначальное

положение,

затем

снова

установитьфиксатор (2).

ПРИМЕЧАНИЕ: при обмолоте кукурузы и риса
камнеуловитель

должен

быть

закрыт

соответствующим

щитком,

поставляемым

вместе с машиной.

МЕХАНИЗМ РЕВЕРСИРОВАНИЯ -
Рис. 30 - 31

Машина поставляется вместе со специальной
системой для реверса вращения жатки и лотка
элеватора.

Если во время работы возникает засорение или
заедание

подающего

ролика

или

лотка

элеватора, так что срабатывает ограничитель
момента, выполнитьследующее:

1.

Немедленно остановитьдвижение комбайна
вперед и отключитьжатку нажатием вниз
переключателя управления.

2. Податьмашину назад на несколько метров и

сбросить частоту вращения двигателя до
холостых оборотов.

3. Постепенно

перемещатьрычаг

(1)

управления механизмом реверсирования (2),
пока весьматериал не будет полность

ю

выгружен, затем отпуститьрычаг.

4. Поднятьмотовило и включитьпривод жатки.

5. Мотовило начнет медленно перемещать

культуру к шнеку жатки.

ПРЕДОСТЕРЕЖЕНИЕ: если заедание
невозможно устранить путем реверси-
рования,

перед

ручным

вмеша-

тельством отключить молотилку, остановить
двигатель и подождать до окончательного
останова всех подвижных деталей машины.

28

29

30

1

53219

31

2

2

3

1

ПОЛЕВЫЕ РАБОТЫ

3-12

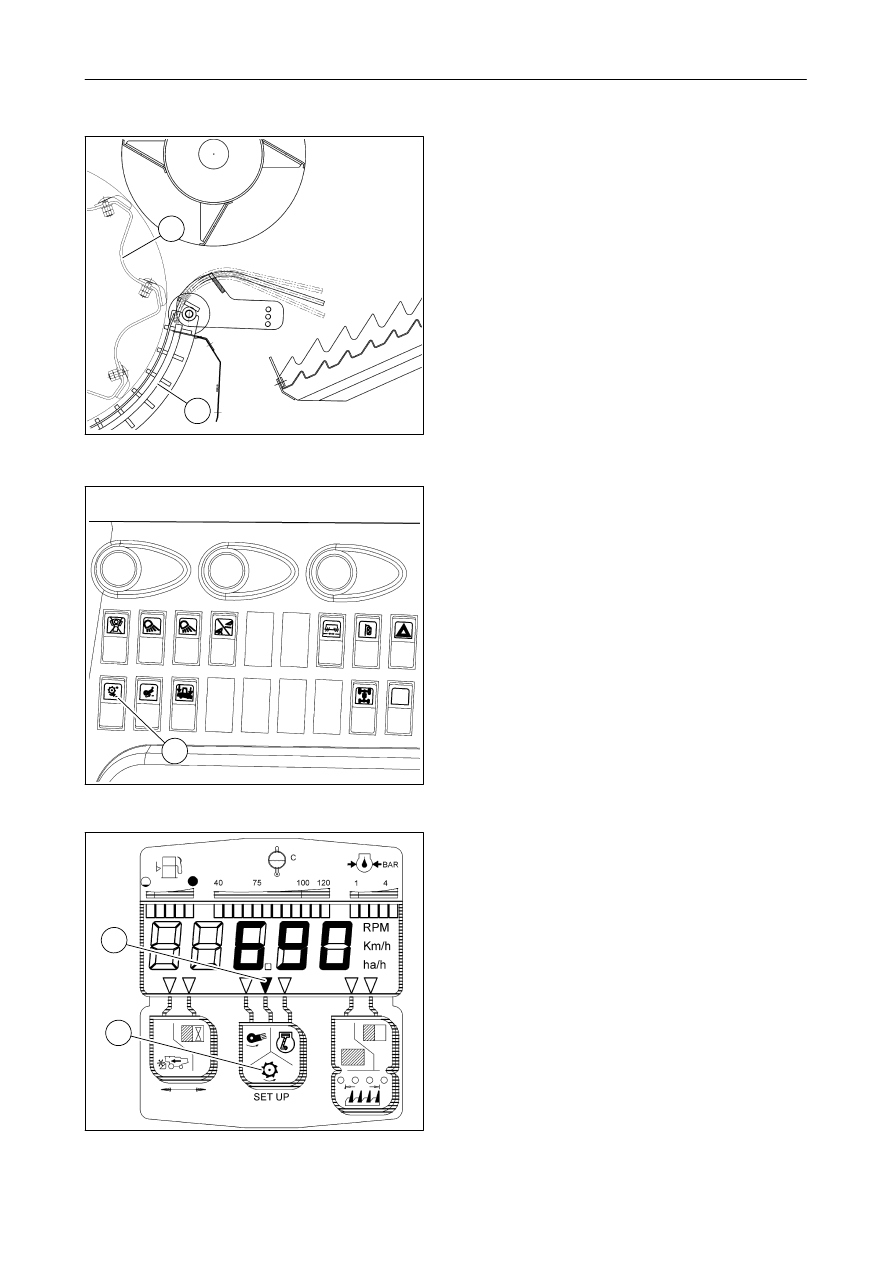

КОРПУС ЦИЛИНДРА

32

33

34

2

1

3

4

5

ЧАСТОТА ВРАЩЕНИЯ ЦИЛИНДРА

-

Рис. 32 - 34

Для обеспечения максимальной эффективности
молотьбы и сепарации отрегулировать частоту
вращения

цилиндра

(1)

и

зазор

между

цилиндром

и

подбарабаньем

(2)

в

соот-

ветствии с:

D

типом культуры;

D

степенью зрелости и сортом культуры;

D

влагосодержанием;

D

объемом соломы и зерна;

D

наличием сорняков.

Частота

вращения

цилиндра

регулируется

кнопкой (3) во время работы молотилки.

Во время работы можно проверитьчастоту
вращения цилиндра, нажав клавишу (4) до
активации центральной стрелки (5).

Максимальная

эффективность

обмолота

достигается,

если

цилиндр

работает

при

максимальной частоте вращения, а зазор между
цилиндром и подбарабаньем минимален.

При

повреждении

зерен

или

чрезмерном

обмолоте соломы необходимо снизитьчастоту
вращения цилиндра и/или увеличитьзазор
между цилиндром и подбарабаньем.

Если

зерна

не

отделяются

от

колосьев

полностью,

необходимо

повысить

частоту

вращения цилиндра и/или уменьшить зазор
между цилиндром и подбарабаньем.

В случае заедания или наматывания необходимо
повыситьчастоту вращения цилиндра.

РАЗДЕЛ 3

3-13

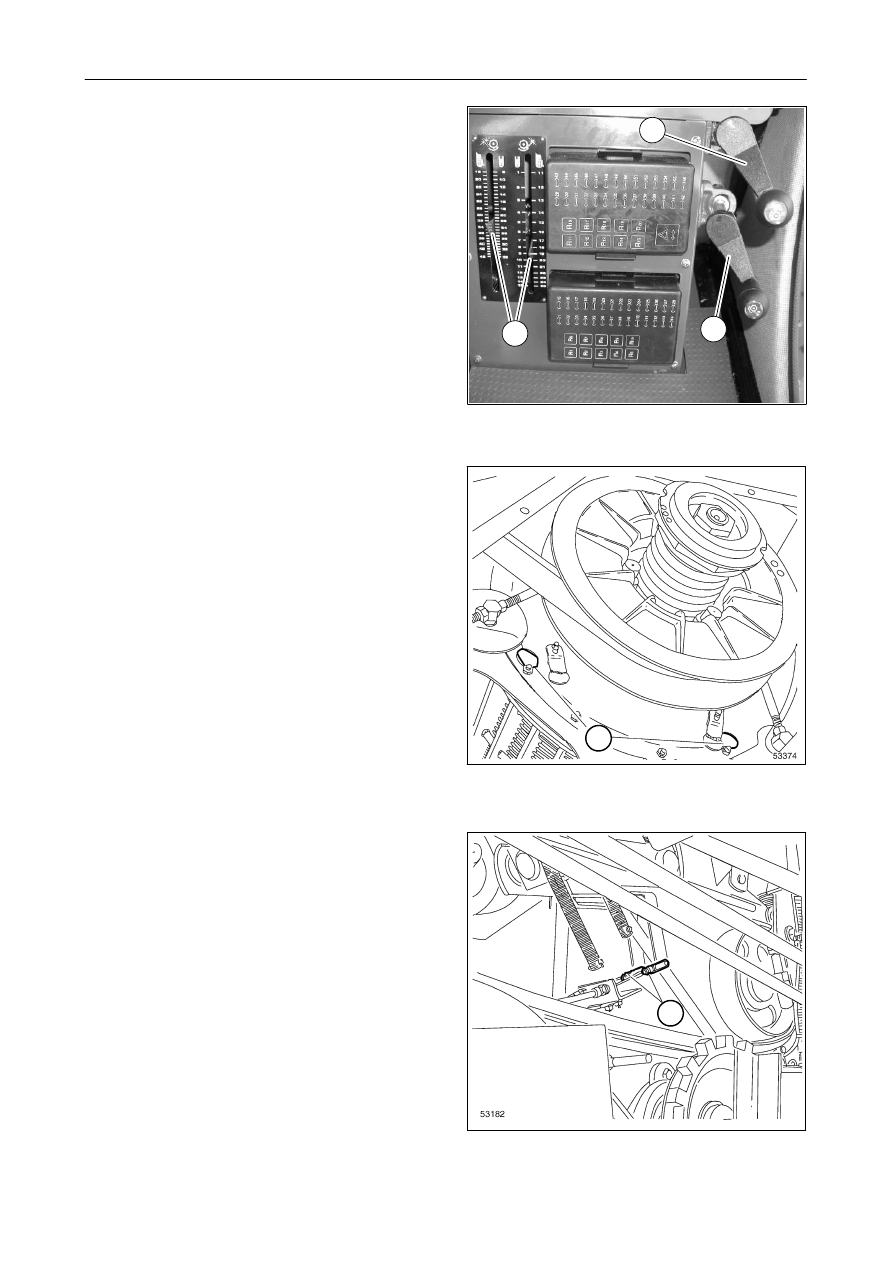

ПОДБАРАБАНЬЕ - Рис. 35 - 40

Регулировка зазора между подбарабаньем и
цилиндром корректируется в зависимости от
типа

культуры,

диаметра

зерен

и

обмолачиваемости культуры.

Как правило, задний зазор должен бытьменьше
переднего

для

более

эффективного

воздействия цилиндра на культуру.

Зазор между цилиндром и подбарабаньем
можно легко отрегулироватьдаже в процессе
работы посредством рукояток (1 и 2), которые
располагаются слева от сиденья оператора.

ПРИМЕЧАНИЕ:

Величину

зазора

между

цилиндром и подбарабаньем можно определить
с помощью соответствующих указателей (3),
расположенных со стороны рукояток (1 и 2).
Фактический зазор можно проверить через
боковые отверстия (4).

При необходимости расположение указателей
(3) можно отрегулироватьс помощью гаек (5)
гибких

кабелей

таким

образом,

чтобы

фактическая

величина

соответствовала

величине, показываемой в кабине.

В конце данной операции с помощью рукояток
(1 и 2) установите наиболее подходящий размер
отверстий подбарабанья в зависимости от
обмолачиваемой культуры (см. таблицу на
стр. 30).

35

36

37

5

4

2

3

1
