Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 13

РАБОТА ЖАТКИ

2-4

4

1

2

3

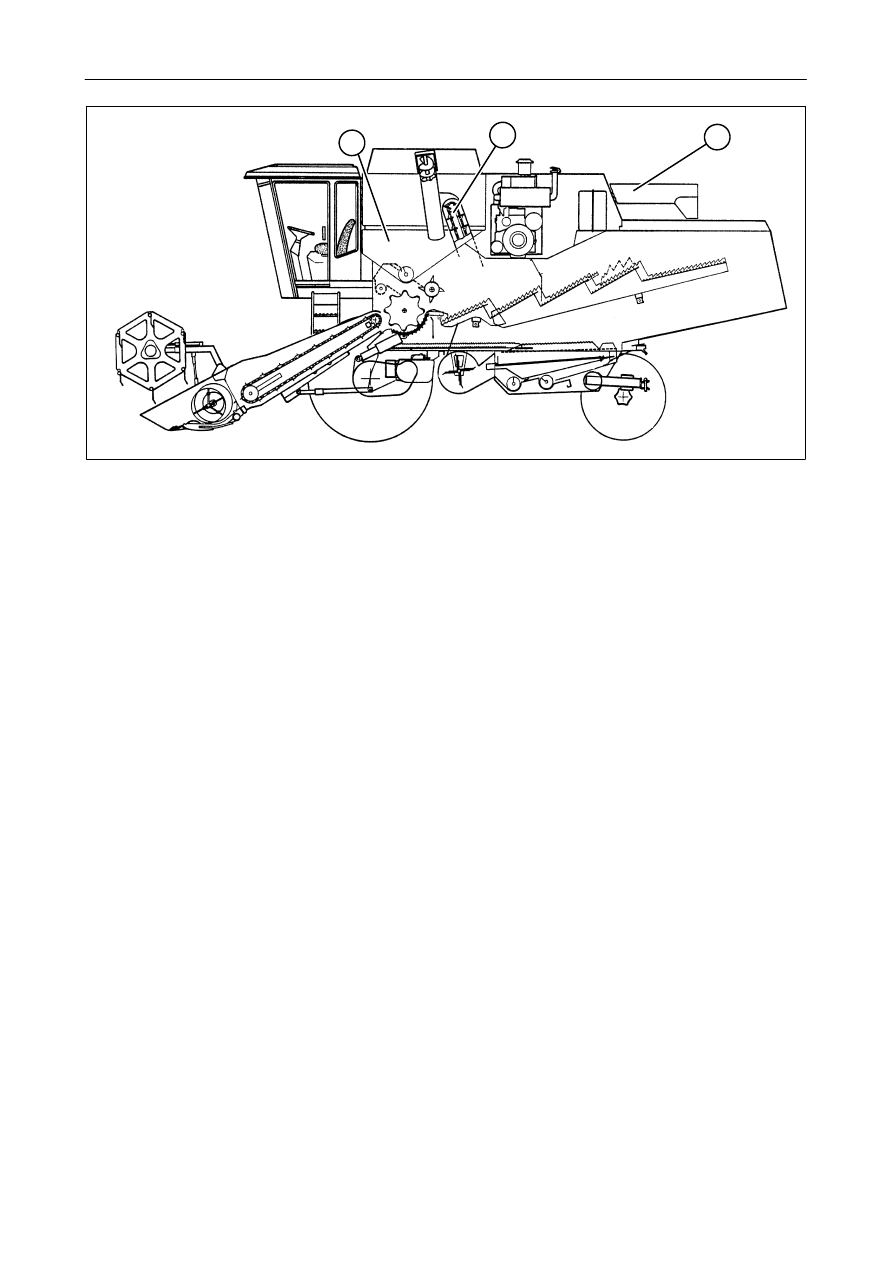

5. Хранение и выгрузка зерна - рис. 4

Элеватор (2) транспортирует зерно в центр
бункера (1) для его равномерного заполнения.

Когда уровеньзаполнения бункера зерном
достигает

заданного

значения,

датчик

активирует предупредительную сигнализацию
внутри

кабины

и

одновременно

включает

вращающийся

маячок

на

крыше

для

предупреждения

водителей

прицепов,

ожидающих погрузку.

Для

настройки

открытия

делителей

разгрузочного шнека бункера рекомендуется
работатьпри

полной

производитель

ности

разгрузки, если изменяется тип культуры или
влажностьзерна.

Включение и отключение разгрузочного шнека
(3)

осуществляется

электрогидравлическим

приводом

с

управлением

кнопкой

на

многофункциональном рычаге.

При помощи кнопки на задней панели приборов
выгрузку зерна можно производитьпри любом
положении разгрузочного шнека.

Благодаря

этой

функции

оператор

может

надлежащим

образом

выполнятьзагрузку

прицепов даже во время движения комбайна.

Горизонтальный

разгрузочный

шнек

обеспечивает

постоянное

расстояние

от

поверхности земли и предотвращает тем самым
риск столкновения с прицепами.

Качество обмолоченной культуры можно легко
проверитьс платформы доступа к сидень

ю

оператора,

открыв

специальный

люк

для

доступа прямо в зерновой бункер.

Широкое окно, расположенное сзади сиденья
оператора, позволяет оператору видетьвесь
зерновой бункер.

РАЗДЕЛ 2

2-5

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

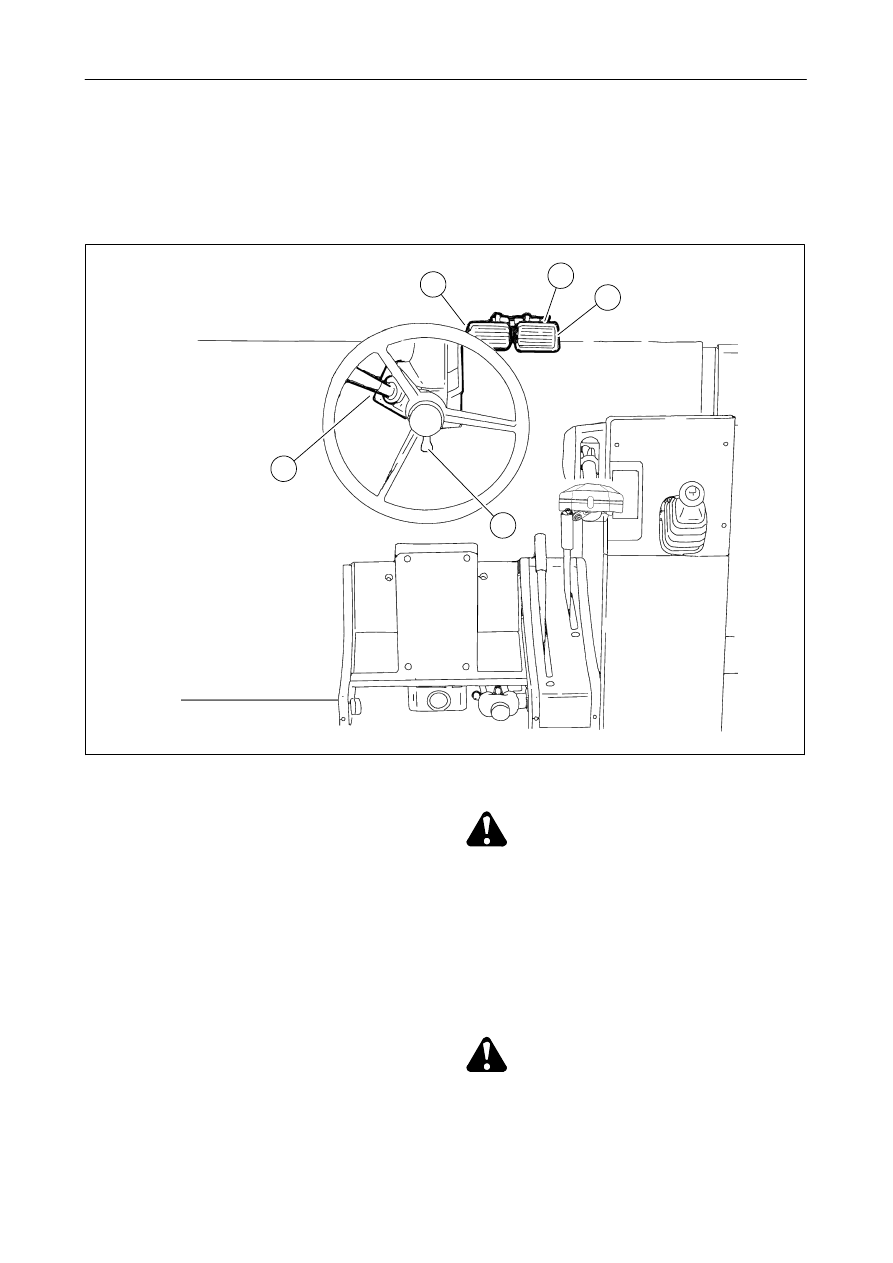

РУЛЕВАЯ КОЛОНКА И ПЕДАЛИ УПРАВЛЕНИЯ - рис. 5

5

3

1

3

A

2

1.

Рычаг управления положением рулевого
колеса.

2. Указательповорота и рычаг управления

освещением:

-

переключение в направлении вращения
рулевого колеса: включение указателей
поворота;

-

временное переключение вверх: мигание
дальнего света;

-

переключение

рычага

до

первого

положения: стояночные огни;

-

переключение

рычага

до

второго

положения: ближний свет фар;

-

переключение рычага вниз: дальний свет
фар;

-

нажатие на конец: звуковой сигнал.

ПРЕДОСТЕРЕЖЕНИЕ:

при

передви-

жении

по

дорогам

общественного

пользования

всегда

устанавливать

рычаг управления указателями поворота в
положение ближнего света. Не передвигаться
по дорогам общественного пользования на
машине с включенным рабочим освещением.

3. Педали тормоза.

ПРЕДОСТЕРЕЖЕНИЕ: перед передви-
жением

по

дорогам

общественного

пользования

в

целях

безопасности

необходимо всегда блокировать тормозные
педали

вместе

при

помощи

подходящего

фиксатора (А); при этом тормоза срабатывают
одновременно.

РАБОТА ЖАТКИ

2-6

6

7

8

4

3

5

6

7

8

1

2

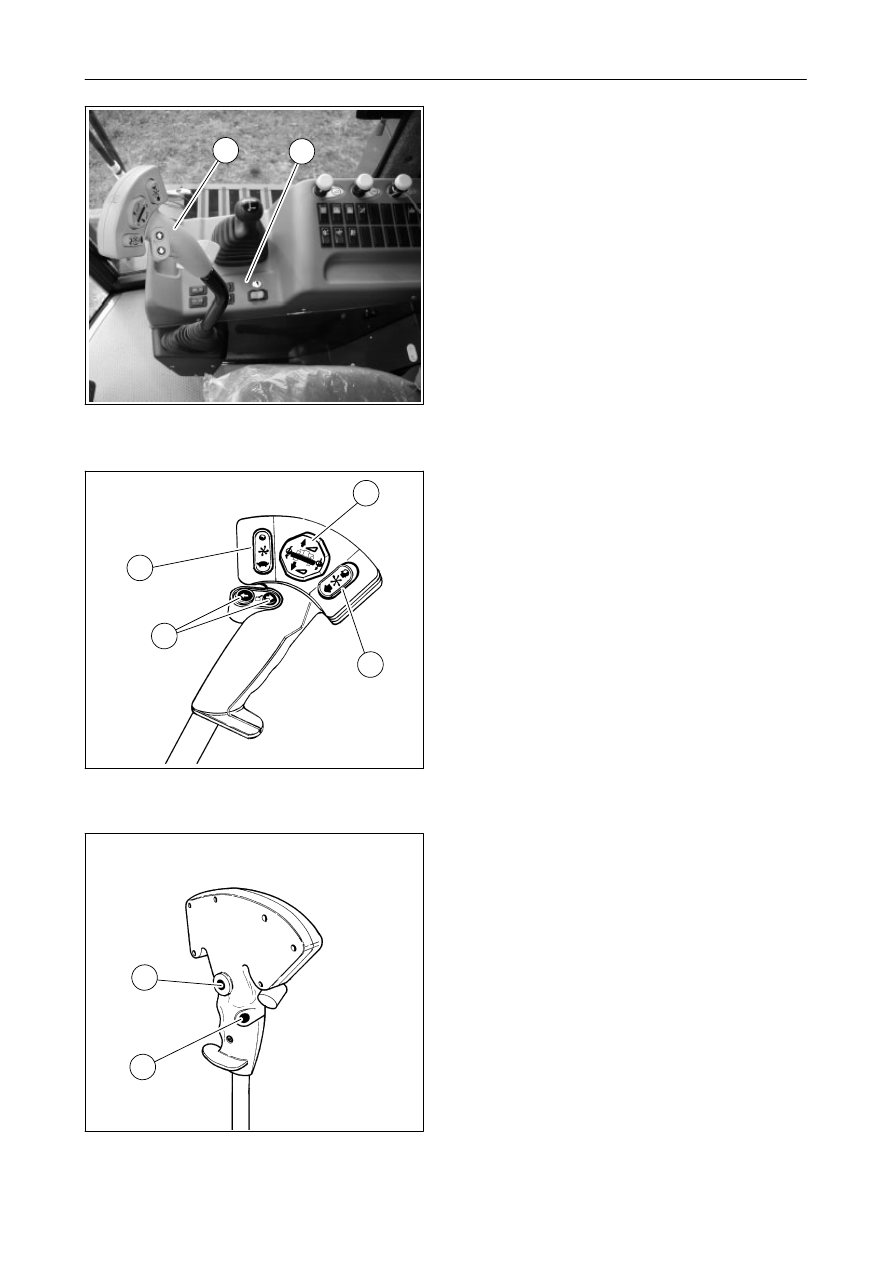

МНОГОФУНКЦИОНАЛЬНЫЙ
РЫЧАГ
Рис. 6 - 8

Многофункциональный рычаг (1) зафиксирован
на пульте управления (2), расположенном с
правой стороны сиденья оператора.

Рычаг (1) управляет направлением движения и
скоростью машины:

-

вперед = движение вперед и повышение
скорости;

-

назад = задний ход и повышение скорости
заднего хода (со звуковым сигналом).

На рычаге (1) находятся также переключатели
для управления многими другими функциями:

переключатель(3)

для

управления

подъемом/опусканием и, если эта система
установлена, поперечным самоустанавлива-
нием жатки, в ручном режиме:

-

вверх = подъем жатки

-

вниз = опускание жатки

-

влево = перемещение жатки против
часовой стрелки

-

вправо = перемещение жатки по часовой
стрелке

ПРИМЕЧАНИЕ: если активно поперечное
самоустанавливание

жатки

(включена

система

Terra-Control),

при

помощи

вышеуказанных кнопок можно выполнять
следующие функции управления:
вверх = отключение системы Terra-Control
вниз = включение системы Terra-Control.

Переключатель(4)

для

управления

вариатором частоты вращения мотовила:

-

вверх = повышение частоты вращения

-

вниз = понижение частоты вращения.

Переключатель(5)

для

управления

вертикальным положением мотовила:

-

вверх = подъем

-

вниз = опускание.

Кнопки (6) для управления разгрузочным
шнеком:

-

левая = отключение

-

правая = включение.

Кнопка (7) для управления движением
мотовила вперед.

Кнопка (8) для управления движением
мотовила назад.

РАЗДЕЛ 2

2-7

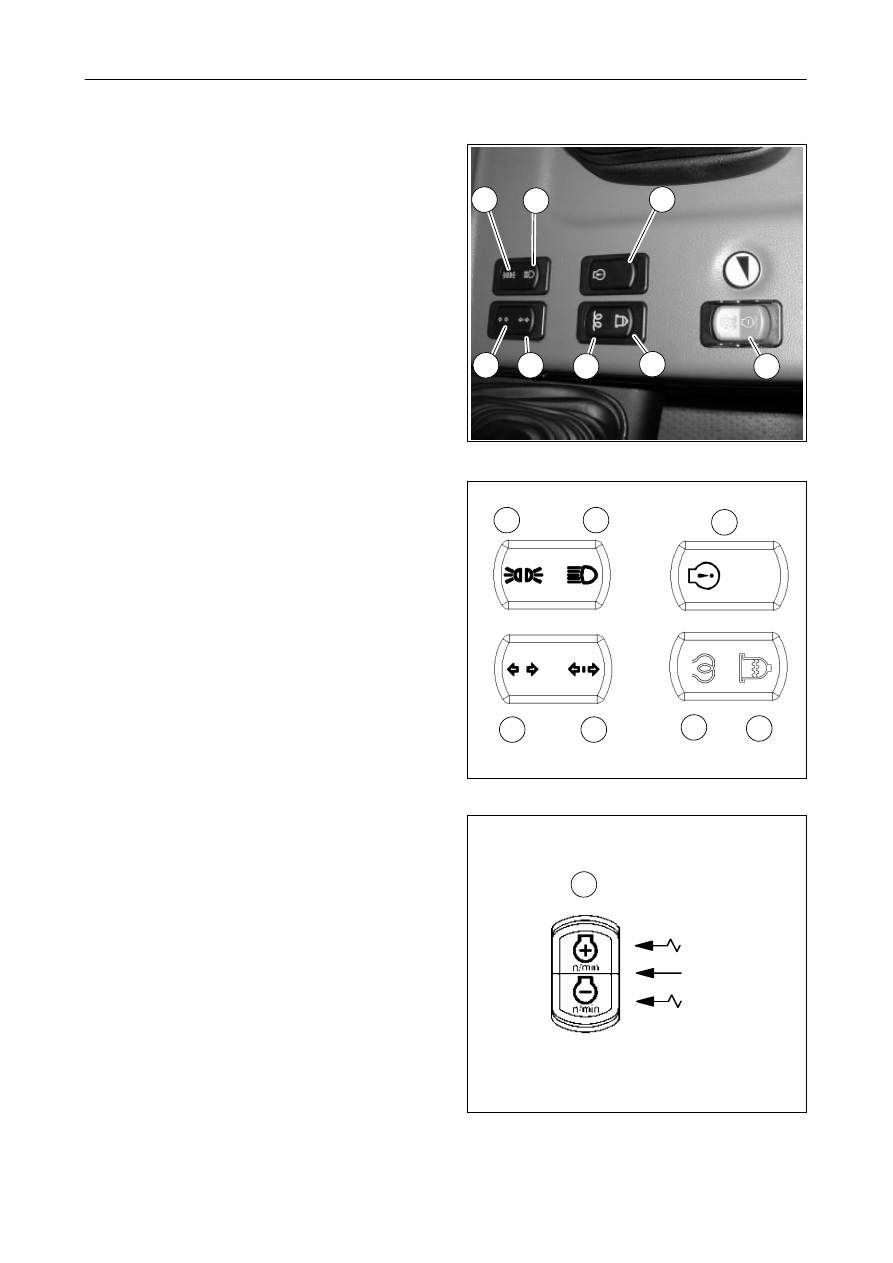

ПЕРЕДНЯЯ ПАНЕЛЬ ПРИБОРОВ - Рисунки 9-11

1.

Индикатор (зеленый) положения включен.

2. Индикатор (синий) дальнего света передних

фар.

3. Индикатор (зеленый) указателей поворота

комбайна.

4. Индикатор (зеленый) указателей поворота

жатки.

5. Индикатор

(оранжевый)

работы

предварительного нагрева.

6. Индикатор

(красный)

наличия

воды

в

фильтре

предварительной

очистки

топлива/водоотстойнике.

7.

Индикатор

(красный)

повреждения

двигателя.

8. Акселератор двигателя (оранжевый).

Удерживатьпереключательв

течение

четырех секунд, чтобы установитьчастоту
вращения двигателя на макс. или мин.
Изменение частоты вращения двигателя
составляет 20 об/мин/импульс (вверх или
вниз)

при

однократном

использовании

переключателя.

9

10

11

1

2

3

4

5

6

7

8

1

2

7

3

4

5

6

-

+

Neutro

8
