443

7 Техническое обслуживание – базовая машина

7.10 Приводные ремни справа

9358

34348

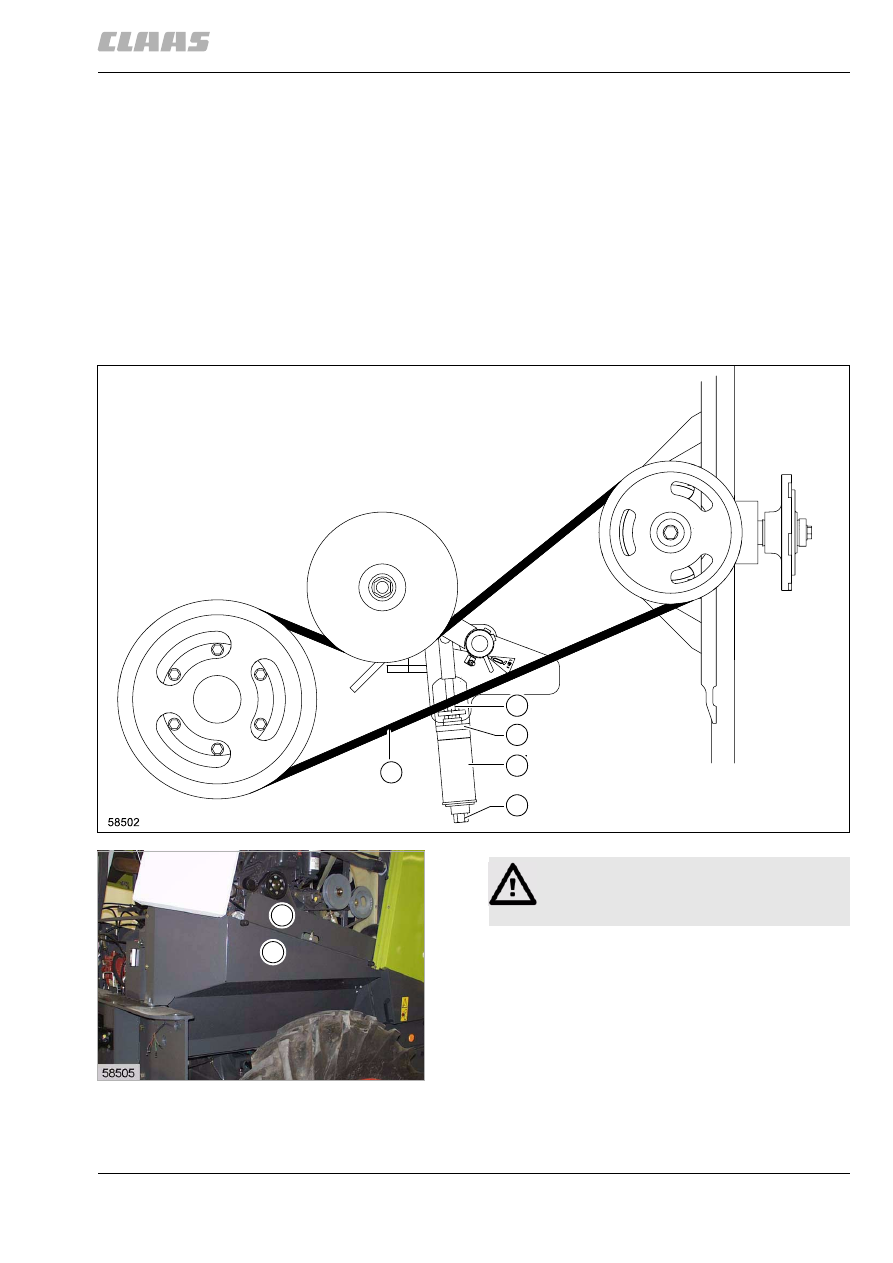

7.10.2 Надеть и отрегулировать приводной
ремень (10) вентилятора (до машины № ...)

– Надеть ремень (10) на клинорем. шкивы.
– Настройка пружинного цилиндра (F):

Ослабив контргайку (К), отрегулировать
цилиндрическую трубу (R) таким образом,
чтобы труба (М) слегка прилегала к держателю
(Н).
Снова затянуть контргайку (К).

(рис. 78, 79)

34349

7.10.3 Снять приводной ремень (10) вентилятора (начиная с машины № ...)

На двигателе DaimlerChrysler OM 457 LA:

– Открутить уголок (А) и защитный элемент (В).

(рис. 81)

12608

80

10

K

H

M

R

81

12609

A

B

Опасность!

Остановите двигатель и выньте ключ
зажигания.

444

7 Техническое обслуживание – базовая машина
7.10 Приводные ремни справа

9358

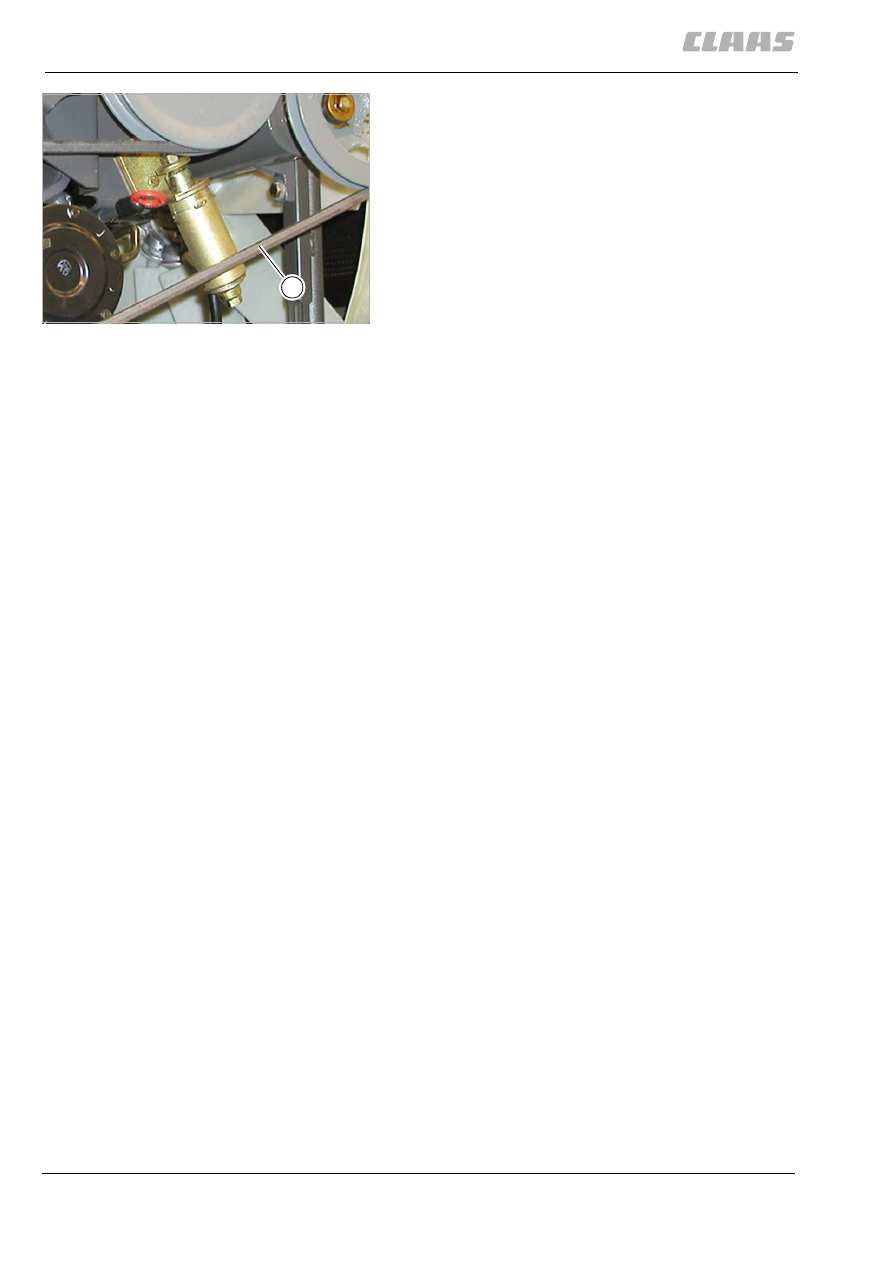

– Ослабить контргайку (K).
– Вывернуть цилиндрическую трубу (R)

примерно на 25 мм.

– Снять ремень (10) с клиноремен. шкивов.

(рис. 80, 82)

34350

7.10.4 Надеть и отрегулировать приводной
ремень (10) вентилятора (начиная с
машины № ...)

– Надеть ремень (10) на клинорем. шкивы.
– Настройка пружинного цилиндра (F):

Ослабив контргайку (К), отрегулировать
цилиндрическую трубу (R) таким образом,
чтобы труба (М) слегка прилегала к держателю
(Н).
Снова затянуть контргайку (К).

(рис. 80, 82)

– На двигателе DaimlerChrysler OM 457 LA:

Снова прикрутить уголок (А) и защитный
элемент (В).

(рис. 81)

82

5356

10

445

7 Техническое обслуживание – базовая машина

7.10 Приводные ремни справа

9358

35859

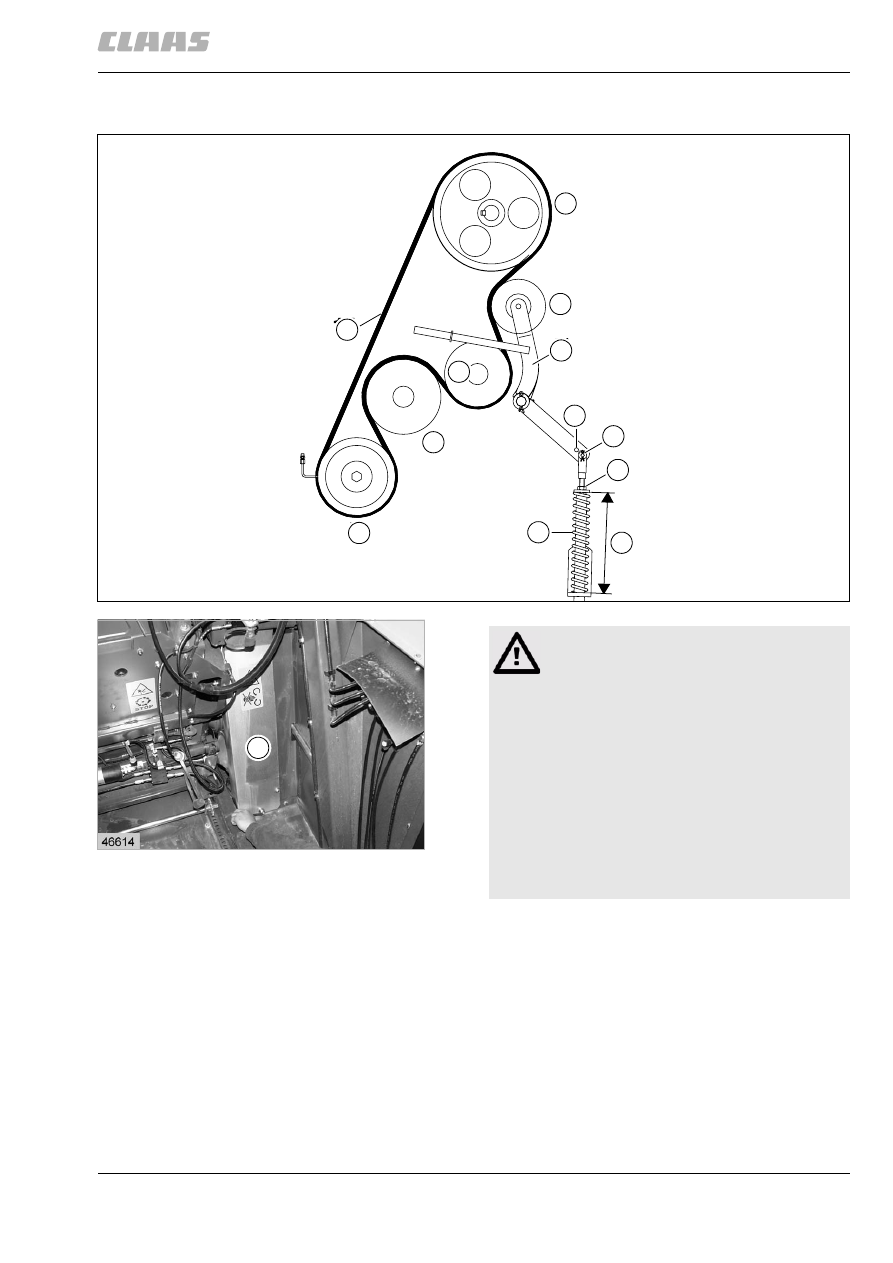

7.10.5 Снятие приводного ремня (11) зернодробилки

– Разблокировать быстродействующие замки

защитного элемента (D) и снять элемент.

(рис. 84)

201

83

V

S

E

A

B

1

Y

F

U

G

11

P

84

12610

D

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

446

7 Техническое обслуживание – базовая машина
7.10 Приводные ремни справа

9358

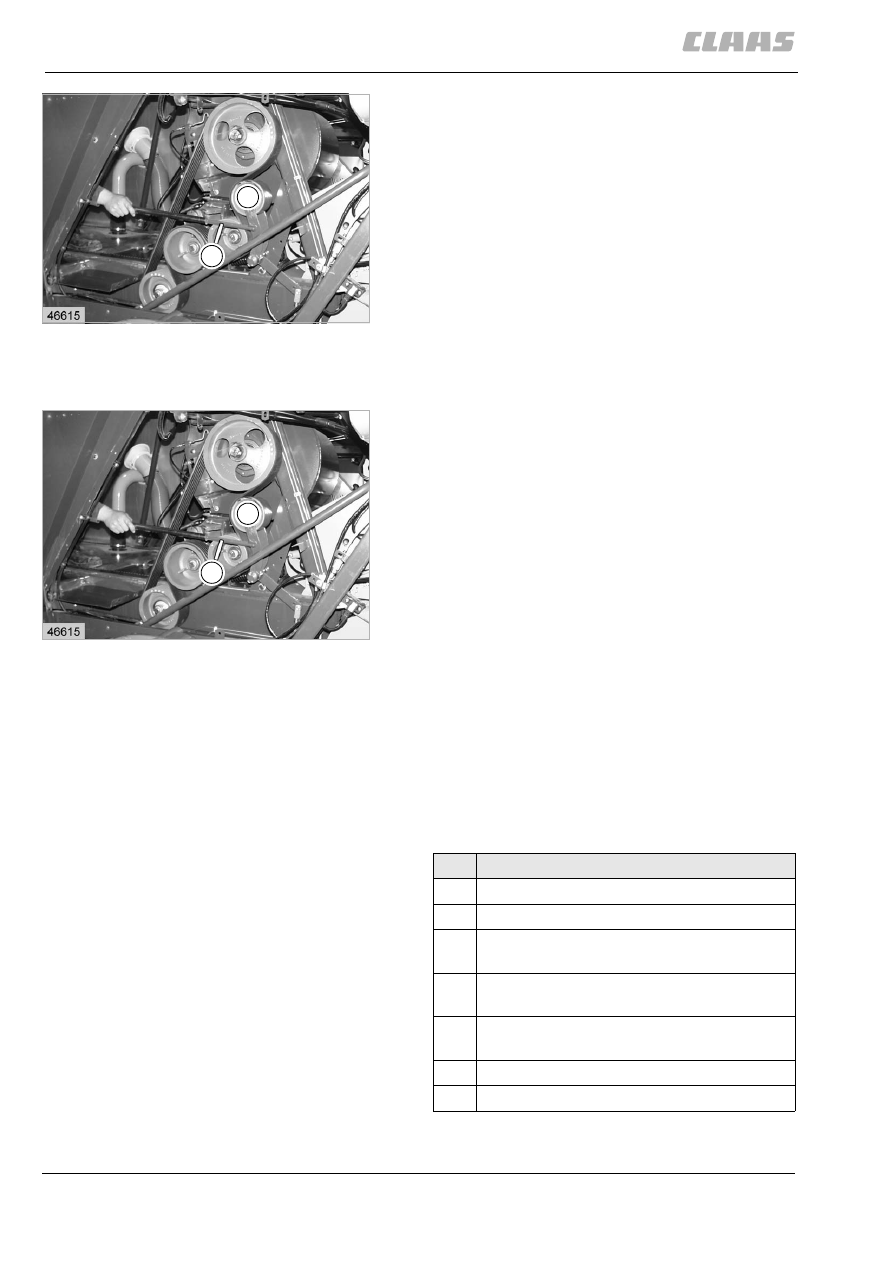

– Насадную трубу (из бортового комплекта

инструментов) до упора надеть на конец (E)
вала и нажатием перевести натяжной ролик (S)
вперед через мертвую точку.

– Снять ремень (11).

(рис. 83, 85)

34351

7.10.6 Надеть и отрегулировать приводной
ремень (11) зернодробилки

– Надеть ремень (11) на клиноременные шкивы.
– Насадную трубу (из бортового комплекта

инструментов) до упора надеть на конец (E)
вала и нажатием перевести натяжной ролик (S)
назад через мертвую точку.

(рис. 83, 86)

– Настройка пружинного цилиндра (F):

Ослабив контргайку (1), отрегулировать
цилиндрическую трубу таким образом, чтобы
размер (Y) при затянутой контргайке составил
258 мм на приводе с 6-ю канавками и 265 мм
на приводе с 4-мя канавками.
Снова затянуть контргайку (1).
Обращать внимание на отверстие для
подвески пружинного цилиндра (F)!

(рис. 83)

85

12611

S

E

86

12611

S

E

Обозначение

A

Приводной ремень с 4-мя канавками

B

Приводной ремень с 6-мя канавками

V

Вал промежуточной передачи
зернодробилки

P

Приводной шкив с клиноременным
профилем для валка зернодробилки

G

Гладкий приводной шкив для валка
зернодробилки

S

Натяжной ролик

U

Направляющий ролик
