423

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

34334

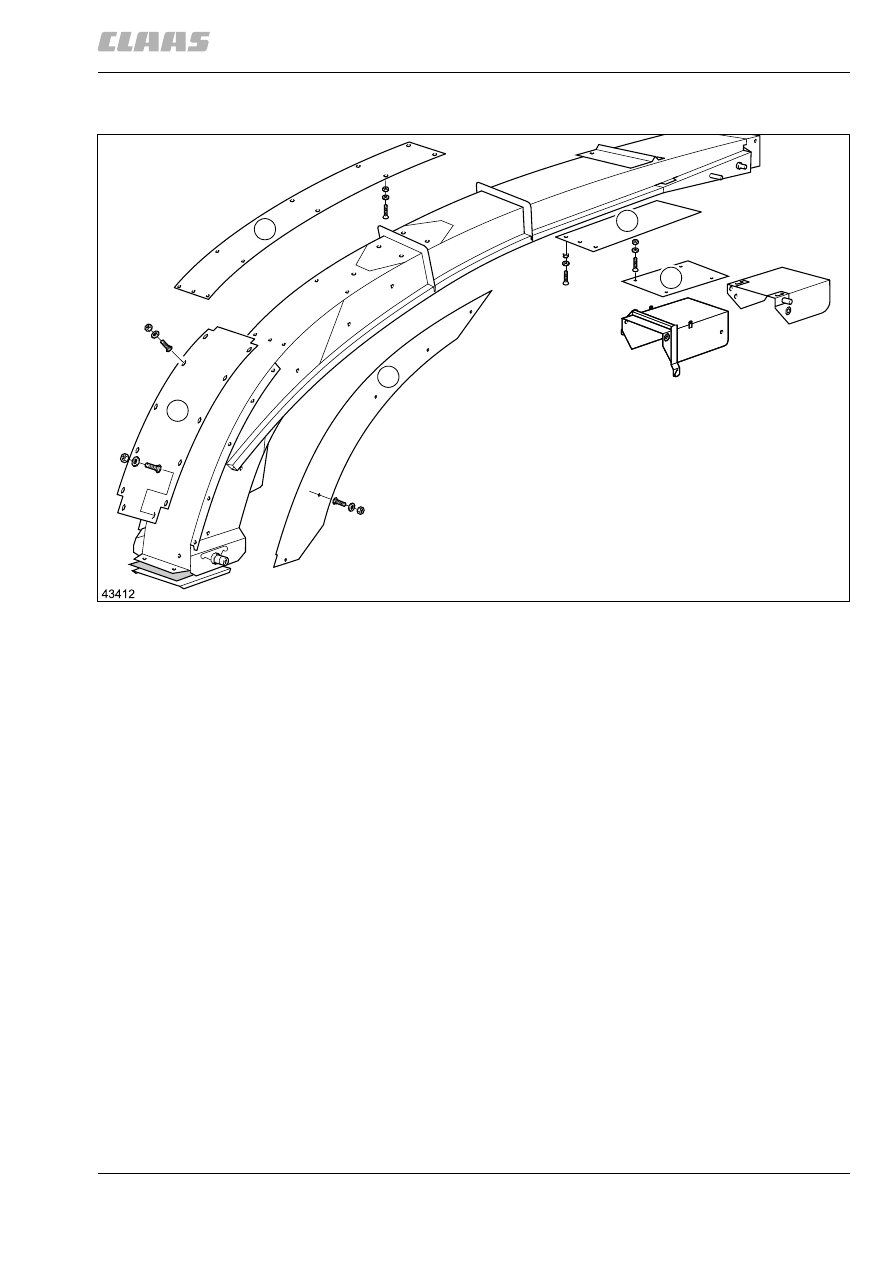

7.6.7 Изнашивающиеся листы выгрузной трубы

Через выгрузную трубу проходит много материала,
поэтому она подвергнута повышенному износу.

Поэтому выгрузная труба оснащена
изнашивающимися листами.

Изнашивающиеся листы от (1) до (5) прикручены
винтами, в случае необходимости их можно
заменить.

(рис. 40)

5229

40

2

2

1

4

5

424

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

34335

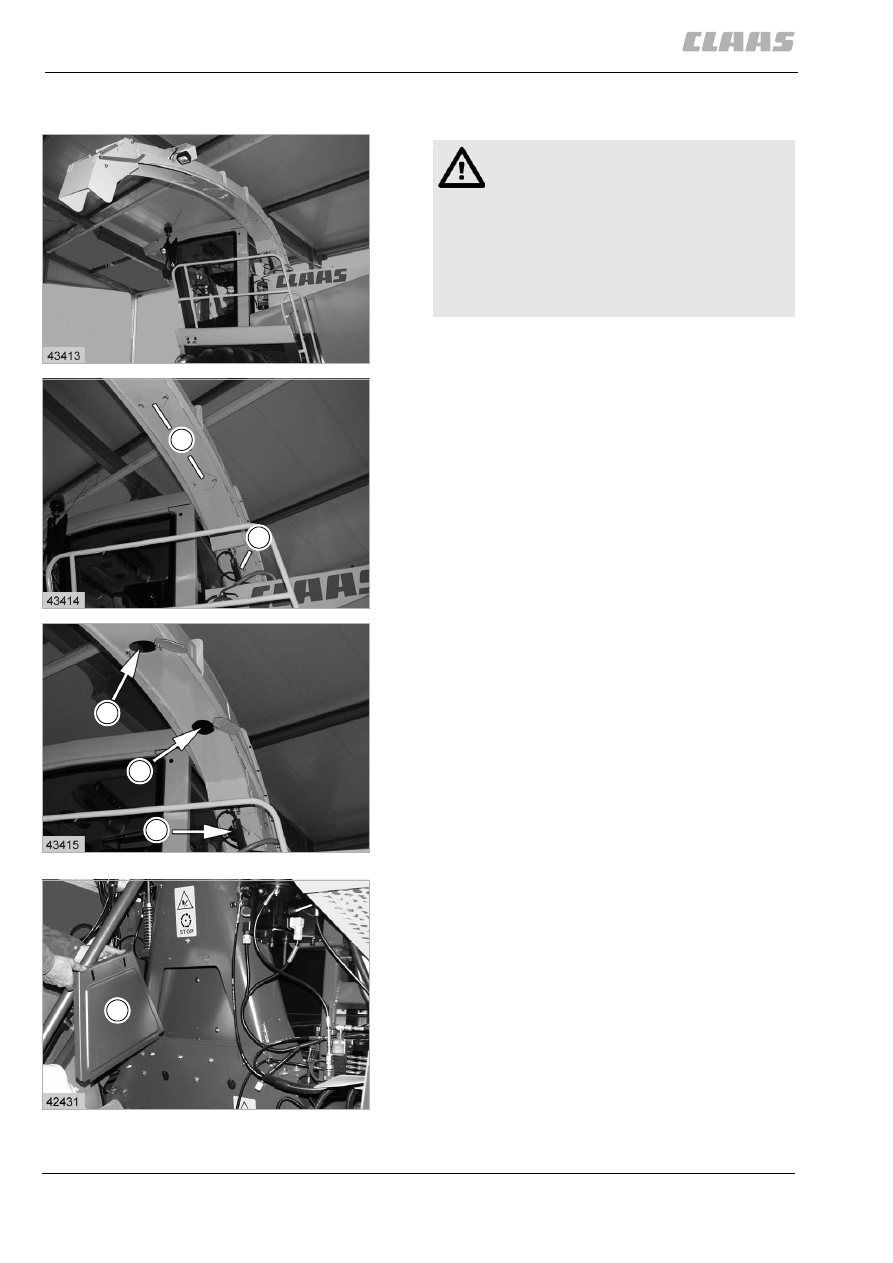

7.6.8 Чистка выгрузной трубы

Доступ к трем отверстиям для чистки (F) имеется с
мостков.

Для этого открутить три заслонки (K) под выгрузной
трубой.

Для чистки использовать подходящие
вспомогательные средства.

После чистки заслонки (K) снова прикрутить. При
этом обращать внимание на правильную посадку
уплотнений.

(рис. 41, 42, 43)

Чистка выходного устройства во внутреннем
пространстве машины

После удаления заслонки (N) можно произвести
чистку над зернодробилкой или шахтой для травы.

После чистки заслонку (N) снова прикрутить.

(рис. 44)

41

12577

42

12578

43

12579

K

K

F

F

F

Опасность!

Провернуть выгрузную трубу полностью
вперед на левую сторону и полностью
опустить.

Заглушить двигатель и вытянуть
ключ зажигания!

Обращать внимание на движение
выходного ускорителя по инерции!

44

12427

N

425

7 Техническое обслуживание – базовая машина

7.6 Измельчающие органы

9358

34336

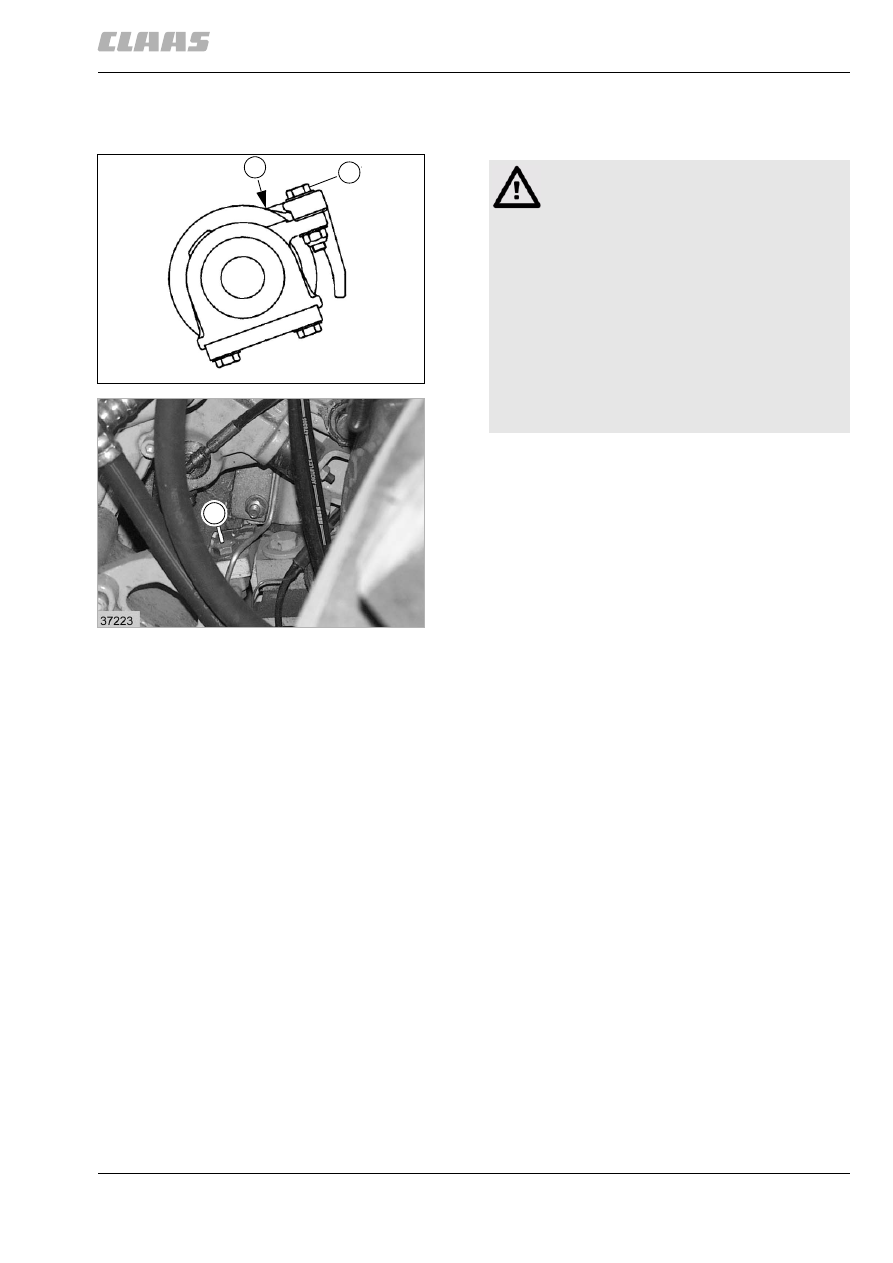

7.6.9 Настройка счищающей шины на
гладком транспортном валке

Счищающая пластина должна без зазора
прилегать к валку в точке (А).

Перед регулировкой очистить валок.

Для регулировки отвернуть винты (S) на обеих
сторонах.

После регулировки винты снова затянуть.

(рис. 45, 46)

45

5251

46

12580

S

A

S

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

426

7 Техническое обслуживание – базовая машина
7.6 Измельчающие органы

9358

34337

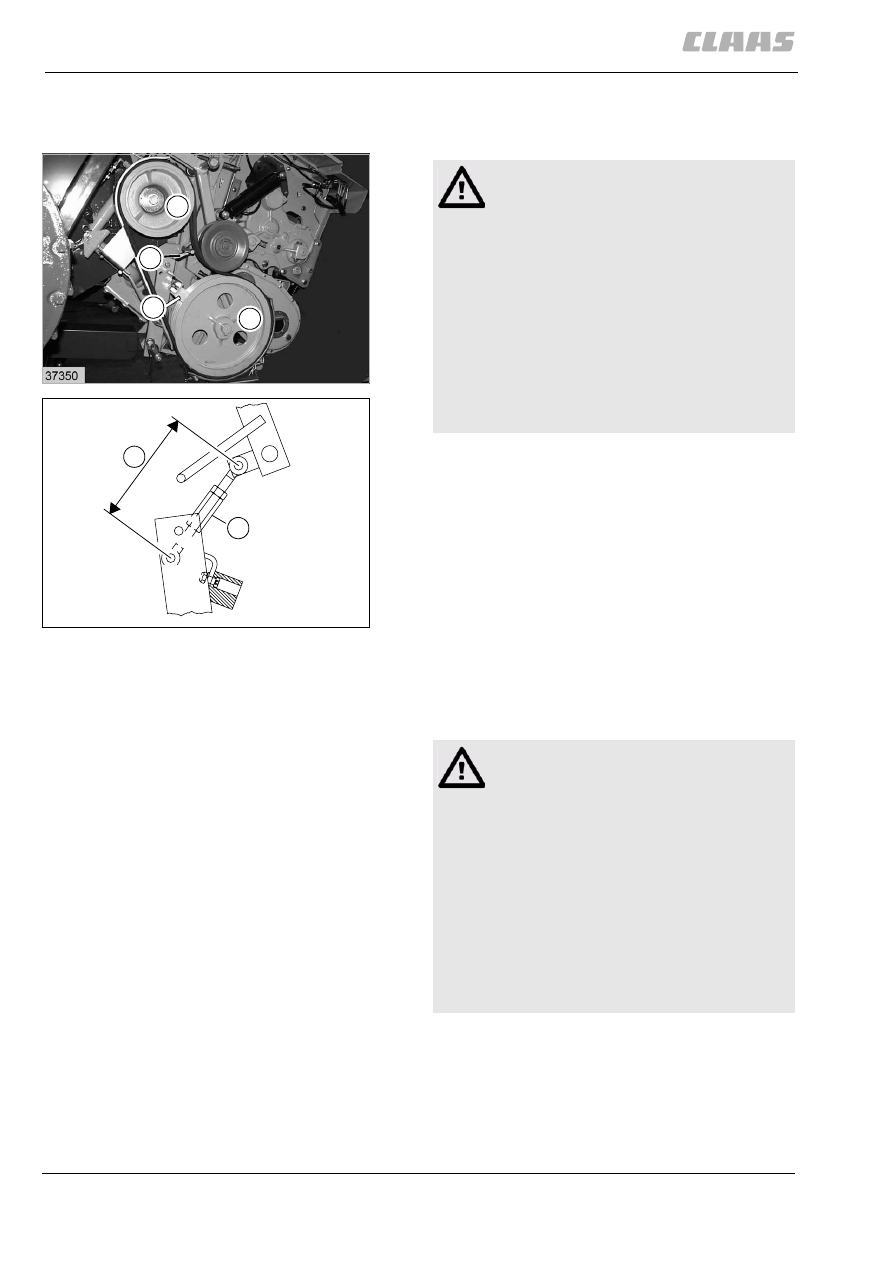

7.6.10 Настройка привода для подающего
устройства

При отсоединенном приводе подающего
устройства настроить зажимной замок (S) таким
образом, чтобы клиноременные шкивы (A и B) еще
можно было проворачивать.

При новой тормозной колодке (К) размер (Y)
составляет 148 мм.

(рис. 47, 48)

34338

7.6.11 Натянуть пружины растяжения для
подпрессовывающего и прессующего
вальцов

47

12581

48

12582

A

S

K

B

37351

Y

S

Y

S

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.
