407

7 Техническое обслуживание – базовая машина

7.4 Гидравлическая система

9358

JAGUAR 900 – 830 Profistar

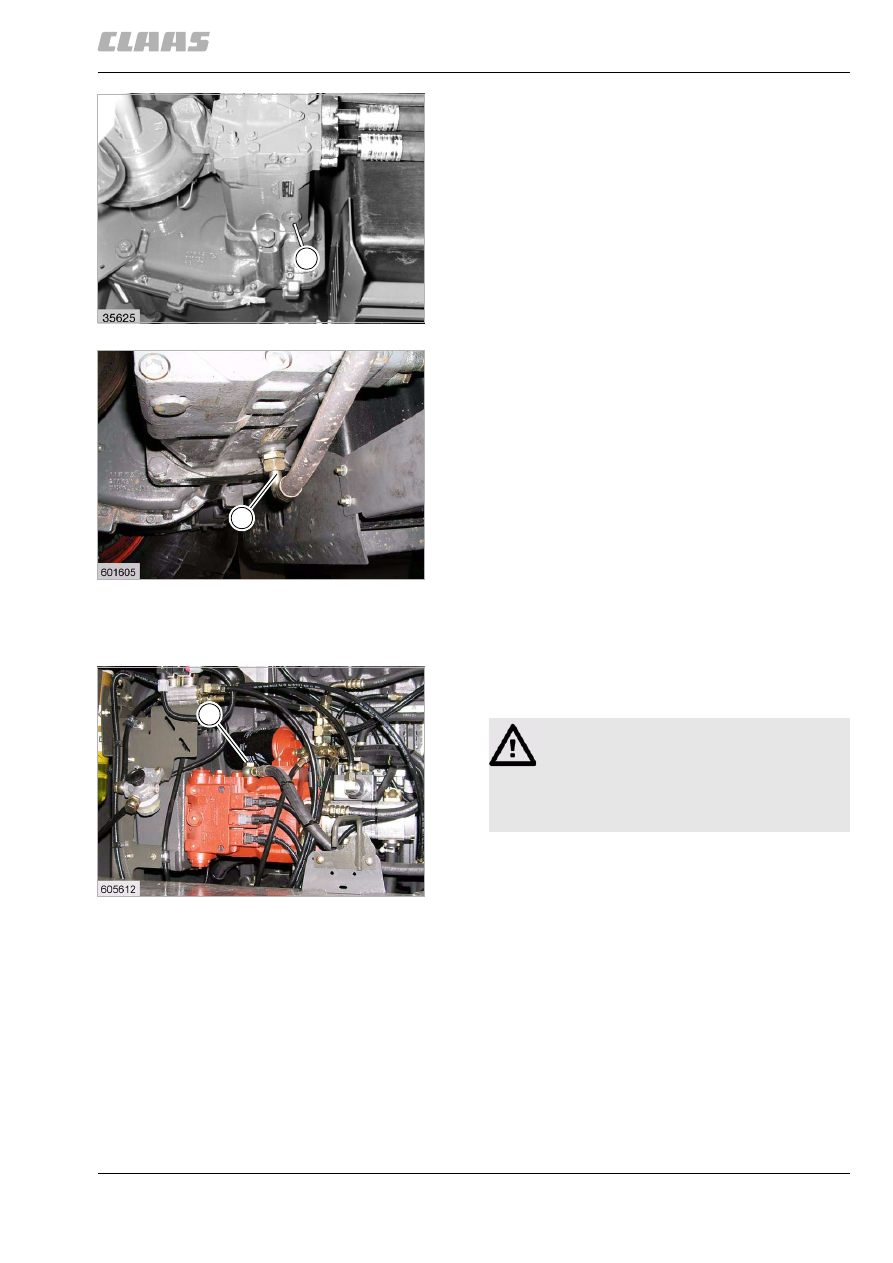

Отвернув резьбовую пробку (А) маслосливного
отверстия на гидромоторе, слить гидравлическое
масло в достаточно большую емкость.

Слив гидравлическое масло, снова плотно закрыть
резьбовую пробку (А) маслосливного отверстия на
гидромоторе.

(рис. 4)

JAGUAR 900 – 830 Speedstar

Ослабив гидравлическую линию (Н) на
гидравлическом двигателе, слить гидравлическое
масло в сосуд достаточного объема.

После слива гидравлического масла снова крепко
прикрутить гидравлическую линию (Н) на
гидравлическом двигателе.

(рис. 5)

34312

7.4.4 Заменить масляный фильтр
гидравлического насоса

При каждой замене рабочей жидкости следует
заменять фильтр (F) гидросистемы.

(рис. 6)

12547

12548

5084

Внимание!

Используйте только оригинальные
фильтры, рассчитанные на давление
центробежно-вихревого насоса.

Обязательно замените уплотнение.

408

7 Техническое обслуживание – базовая машина
7.4 Гидравлическая система

9358

34313

7.4.5 Замена фильтра в обратной линии

Для замены фильтра (1) в обратной линии следует
слить гидравлическое масло и открутить обратную
линию.

Поврежденное уплотнение обязательно следует
заменить.

(рис. 7)

34314

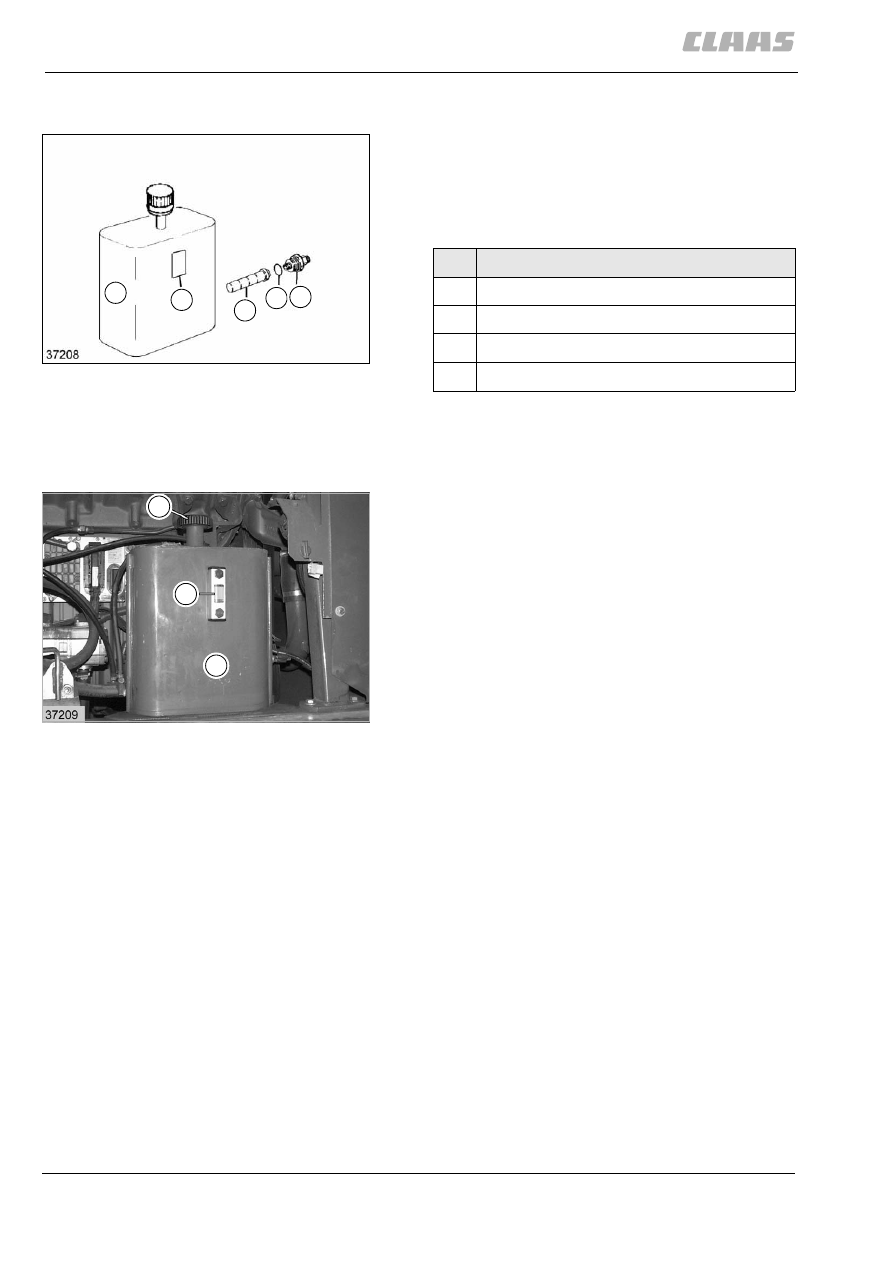

7.4.6 Правила заполнения при смене
гидравлического масла

– Заправить бак гидравлического масла (T)

через маслозаливное отверстие (M)
гидравлическим маслом (см. таблицу
смазочных материалов).
Для этого используйте заправочный фильтр.
Заливайте рабочую жидкость медленно, чтобы
воздух, находящийся в корпусе
гидравлического насоса, мог выходить через
соединительные трубопроводы в бак рабочей
жидкости (T).

– Выключите передачу, дайте двигателю

поработать на малых оборотах холостого хода
в течение прим. 10 секунд. Остановите
двигатель.
При недостаточном уровне рабочей жидкости
долейте рабочую жидкость в бак.
Повторяйте эту операцию до тех пор, пока
уровень рабочей жидкости в баке больше не
будет падать.

– Для удаления воздуха и промывки системы

дайте гидростатическому редуктору
поработать при низкой скорости вращения
холостого хода и наполовину выведенном
рычаге управления движением в течение прим.
2 минут в обоих направлениях подачи
(механическая коробка передач в положении
0).

– Остановите дизельный двигатель при

нейтральном положении рычага управления
движением. При необходимости долейте
рабочую жидкость до отметки индикатора
уровня рабочей жидкости.

– Пробный пуск

(рис. 8)

12549

2 3

Обозначение

кольцо круглого сечения

Резьбовое соединение

Контроль уровня масла

Гидравлический бак

12545

409

7 Техническое обслуживание – базовая машина

7.4 Гидравлическая система

9358

34315

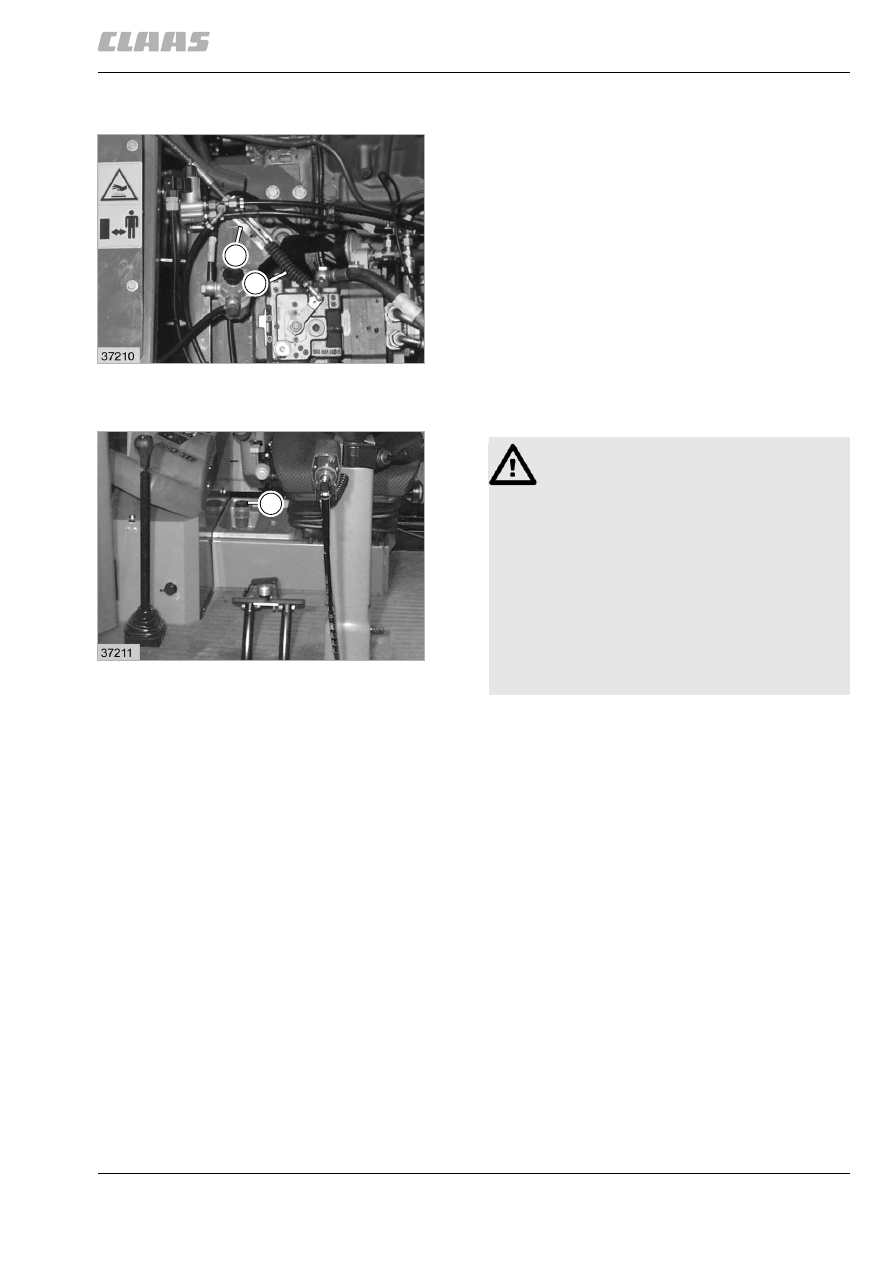

7.4.7 Регулировка гидравлического насоса

(не при наличии электрогидравлического
регулятора движения)

Если в положении 0 рычага движения
не достигается абсолютно неподвижное состояние
машины, тогда необходимо заново отъюстировать
гидравлический насос в продольных отверстиях
контропоры (W) для тросовой тяги (С).

(рис. 9)

34316

7.4.8 Ножной тормоз и тормозная жидкость

A = Бак тормозной жидкости

(рис. 10)

12550

12551

Опасность!

Регулярно проверяйте уровень тормозной
жидкости и при необходимости доливайте.

Используйте только предписанную
тормозную жидкость.

Работы по регулировке, техническому
обслуживанию и ремонту тормозной
системы должны выполняться только в
специализированных мастерских.

Заменяйте тормозную жидкость через
каждые 2 года и удаляйте воздух из
тормозной системы.
