355

6 Обслуживание базовой машины

6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

– Изучение конечных положений приставки:

При первом пуске в эксплуатацию системе
вначале следует выучить концевые упоры
сенсоров (см. по этому поводу "Обслуживание
системы CIS").

Предупреждение!

Приставки-подборщики можно вводить в
эксплуатацию только с контурной системой
или с системой предварительной
установки высоты среза.

При несоблюдении может иметь место
повреждение подборщика.

Приспособления для уборки кукурузы
следует использовать не с контурной
системой (опорное давление), а только с
предварительным выбором высоты
резания или с системой Auto-Contour или
Contour-Plus (при наличии).

356

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

34289

6.4.5 Использование с системой Auto-
Contour (регулирование высоты резания)

Запись в память первой рабочей высоты:

– Путем кратковременного нажатия клавишного

выключателя (1d) на многофункциональной
ручке включить регулирование высоты
резания.

– При помощи задатчика (A) установить

приставку на желаемой рабочей высоте.

– Нажимать клавишный выключатель (1d) до тех

пор (ок. 3 секунд), пока не начнет мигать
контрольная лампа (C) – выдается короткий
звуковой сигнал.
Сохраненная высота резания показывается на
индикаторном столбце (B35) на экране.

Настроить вторую рабочую высоту:

– Кратковременно нажать клавишный

выключатель (1d). Светится контрольная
лампа (С).

– Посредством датчика заданного значения (A)

установить приставку на нужной высоте.

При помощи датчика заданного значения (A) можно
предварительно выбрать высоту резания примерно
до 250 мм.

Высота резания автоматически регулируется двумя
копирными дугами (T) на приставке.

При активировании регулирования высоты резания
(первое нажатие клавишного выключателя 1d)
высота резания устанавливается на значение,
соответствующее датчику заданного значения.

При втором воздействии затем выбирается вторая
запрограммированная высота резания.

При дальнейших нажатиях производится
переключение между записанным в память
значением и значением на задатчике (А).

Приставка вдоль и поперек направления движения
автоматически приспосабливается к неровностям
почвы.

При переезде через складку местности приставка
приподнимается и затем снова устанавливается на
выбранной высоте резания.

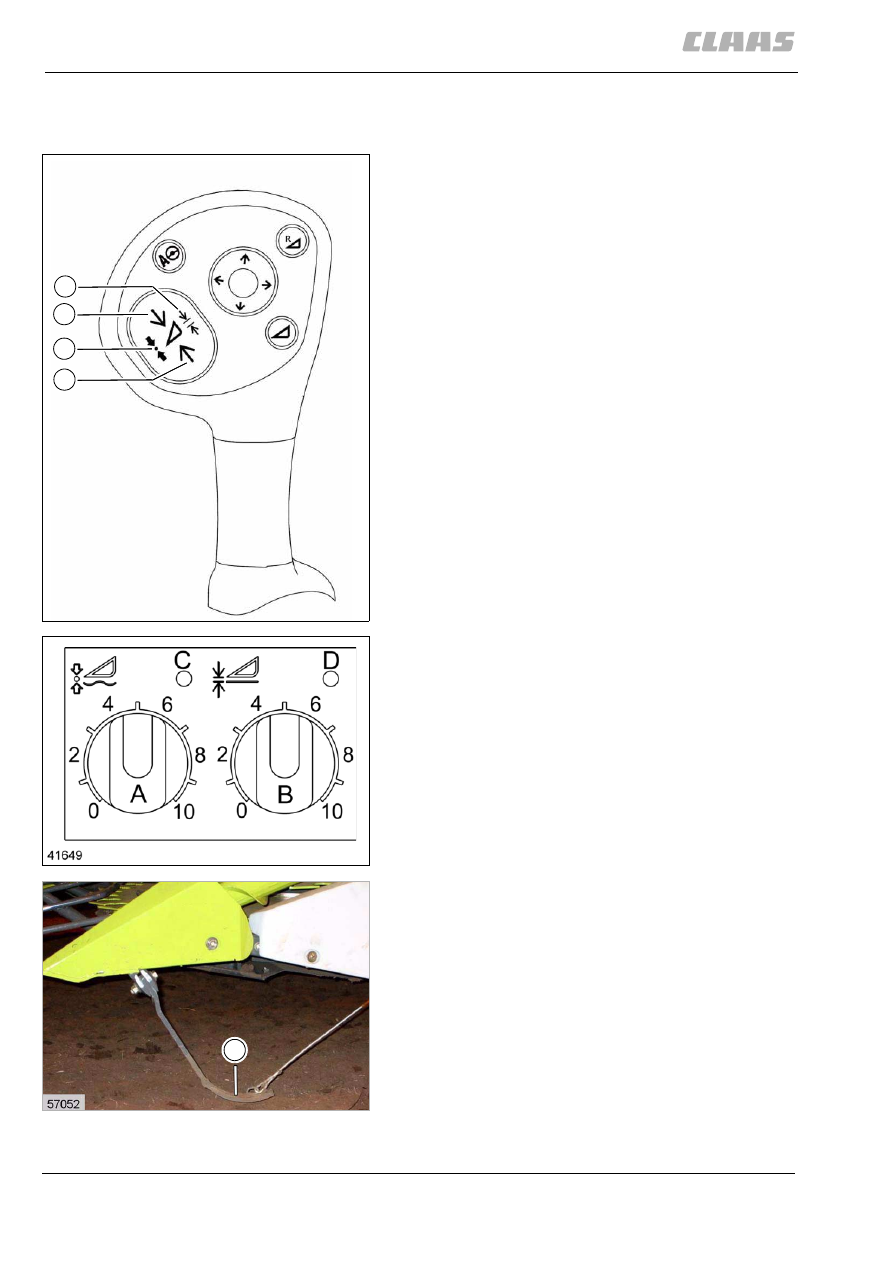

(рис. 112, 116–118)

116

12176

117

12530

118

12535

1a

1d

1b

1c

T

357

6 Обслуживание базовой машины

6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

Выключение системы Auto-Contour:

– Путем нажатия клавишного выключателя (1b) –

подъем приставки – или

– Путем нажатия клавишного выключателя (1а) –

опускание приставки – или

– Путем активирования "Предварительного

выбора высоты среза" (1с).

(рис. 116)

Индикаторный столбец (В34):

Индикаторный столбец показывает
соответствующее опорное давление приставки.

(рис. 112)

(рис. 117)

Указание!

Высокое опорное давление =
высокий расход топлива, высокий
износ полозьев при эксплуатации
с приставкой для уборки кукурузы.

Цифры  0 – 10  или деления на
задатчиках (А и В) не являются высотой
резания, а только ориентировочными
значениями, по которым можно определить
высоту резания.

358

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

34290

6.4.6 Использование с системой "Contour-
Plus" (регулирование высоты резания)

Запись в память первой рабочей высоты:

– Путем кратковременного нажатия клавишного

выключателя (1d) на многофункциональной
ручке включить регулирование высоты
резания.

– При помощи задатчика (A) установить

приставку на желаемой рабочей высоте.

– Нажимать клавишный выключатель (1d) до тех

пор (ок. 3 секунд), пока не начнет мигать
контрольная лампа (C) – выдается короткий
звуковой сигнал.
Сохраненная высота резания показывается на
индикаторном столбце (B35) на экране.

Настроить вторую рабочую высоту:

– Кратковременно нажать клавишный

выключатель (1d). Светится контрольная
лампа (С).

– Посредством датчика заданного значения (A)

установить приставку на нужной высоте.

Высоту резания приставки можно в любое время
изменить путем воздействия на задатчик (А).

Высота резания автоматически регулируется двумя
копирными дугами (T) на приставке.

При активировании регулирования высоты резания
(первое нажатие клавишного выключателя 1d)
высота резания устанавливается на значение,
соответствующее датчику заданного значения.

При втором воздействии затем выбирается вторая
запрограммированная высота резания.

При дальнейших нажатиях производится
переключение между записанным в память
значением и значением на задатчике (А).

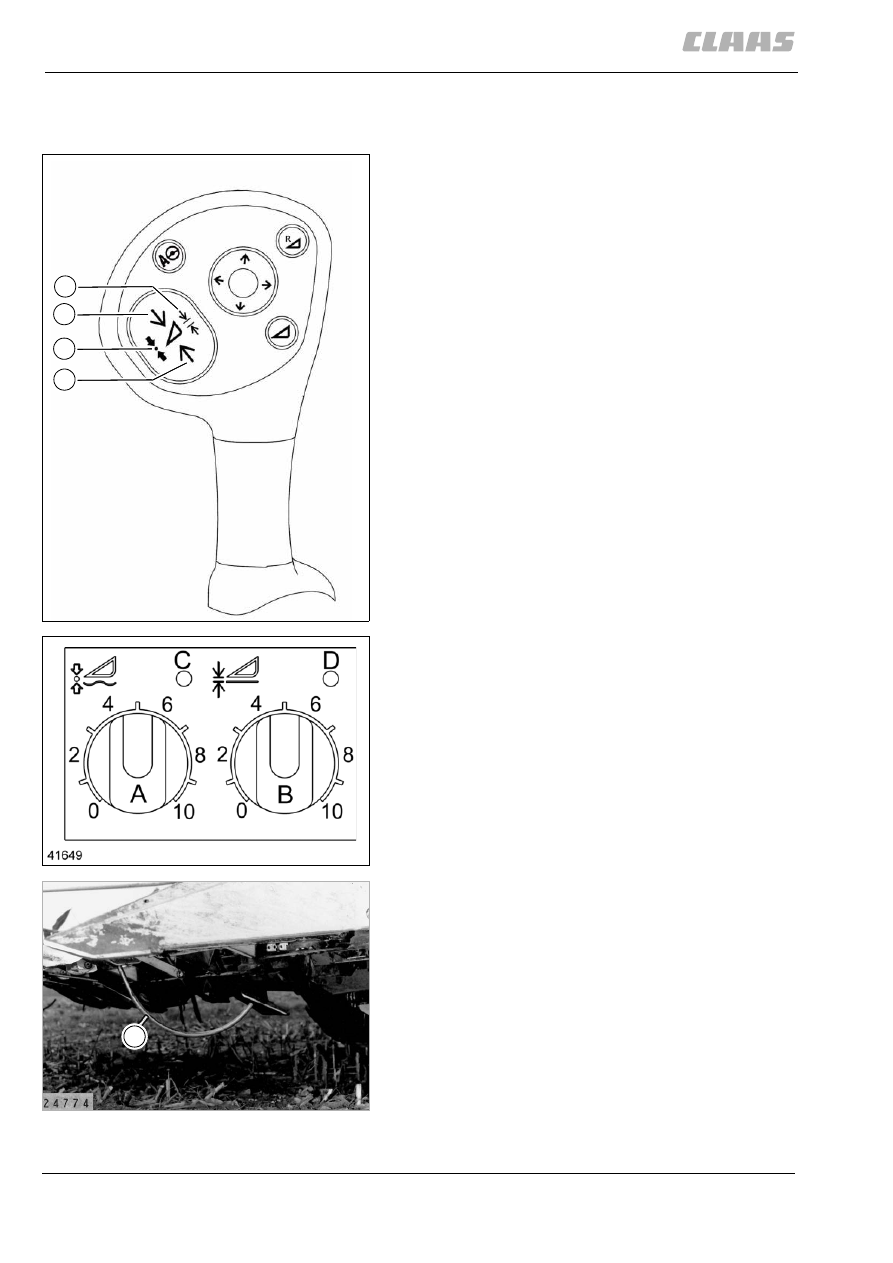

(рис. 112, 119–121)

119

12176

120

12530

121

12536

1a

1d

1b

1c

T
