131

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

33574

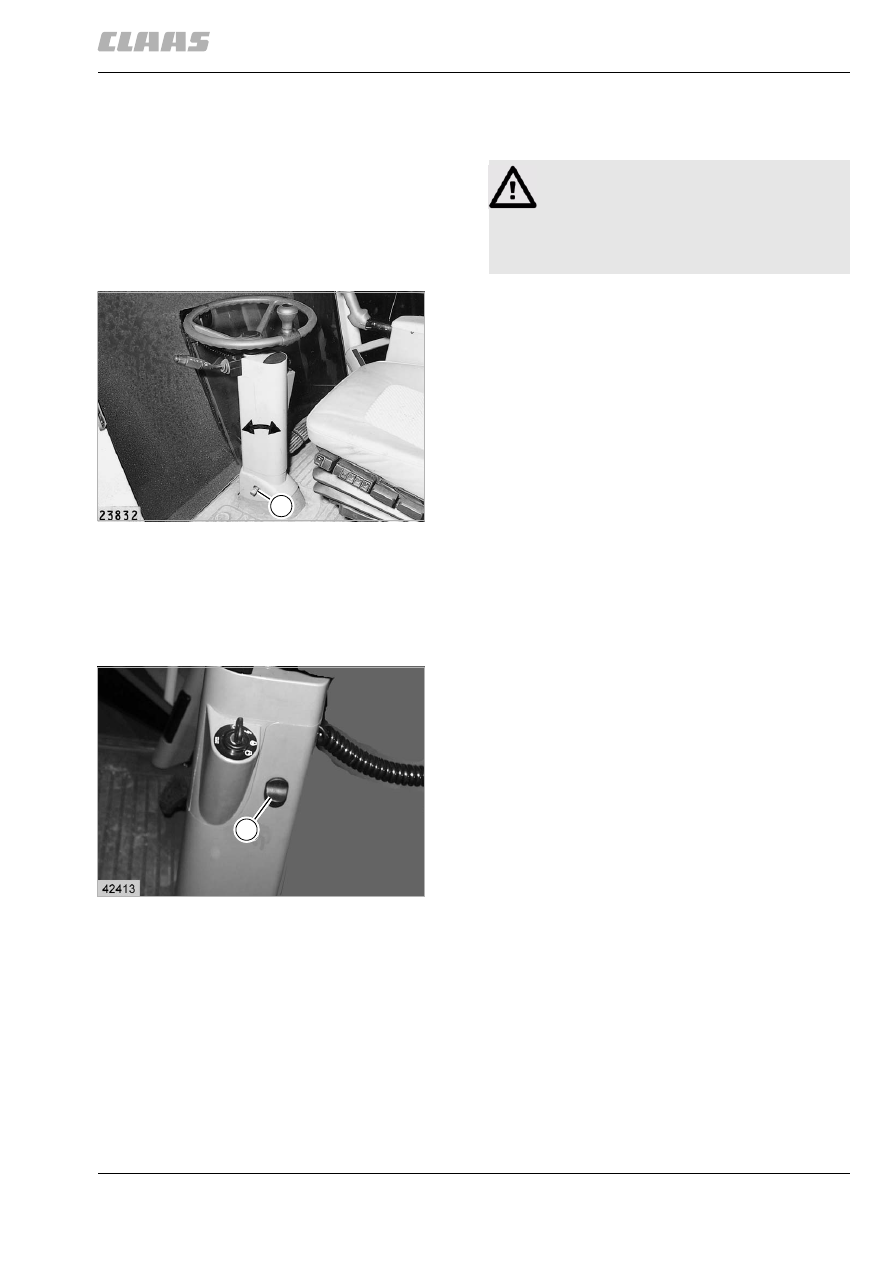

4.3.14 Перемещение рулевой колонки (до
машины № 49201019)

Переместить рулевую колонку вперед

– Путем нажатия ногой на фиксатор (R)

убирается арретировка рулевой колонки.
Рулевая колонка при этом самостоятельно
перемещается вперед.

– После отпускания фиксатора рулевая колонка

снова арретируется.

(рис. 27)

Возврат рулевой колонки назад

– Путем нажатия ногой на фиксатор (R)

убирается арретировка рулевой колонки.

– Рулевую колонку затем оттянуть назад и после

этого снова отпустить фиксатор (R).

(рис. 27)

33578

4.3.15 Регулирование высоты рулевого
колеса (до машины № 49201019)

Установить рулевую колонку выше:

После освобождения фиксатора (S) рулевое
колесо самостоятельно выталкивается вверх.

Установить рулевую колонку ниже:

Разблокировать фиксатор (S) и нажать на рулевое
колесо вниз.

После отпускания фиксатора (S) регулятор высоты
рулевого колеса снова заарретирован.

(рис. 28)

Опасность!

Никогда не регулируйте рулевую колонку
во время движения!

Несоблюдение может приводить к травмам
или смерти.

27

12182

R

28

12184

S

132

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

33579

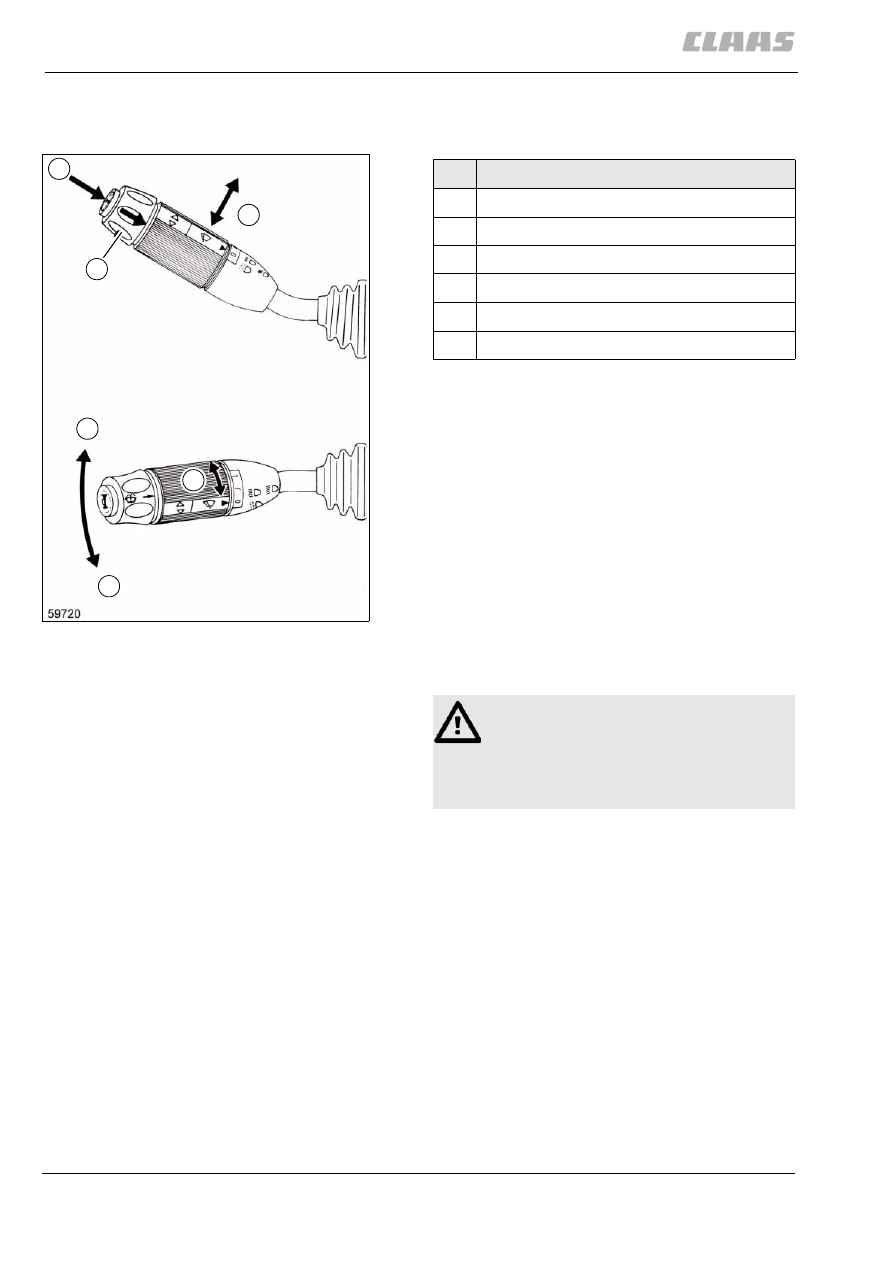

4.3.16 Многофункциональный
переключатель

(рис. 29)

4887

4.3.17 Сиденье водителя

29

2959

F

H

R

L

S

W

Обозначение

H

Звуковой сигнал

S

Стеклоочиститель

W

Стеклоомыватель

R

Указатель направления движения вправо

L

Указатель направления движения влево

F

Дальний свет / ближний свет

Опасность!

Никогда не регулируйте сиденье водителя
во время движения!

Несоблюдение может приводить к травмам
или смерти.

133

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

33582

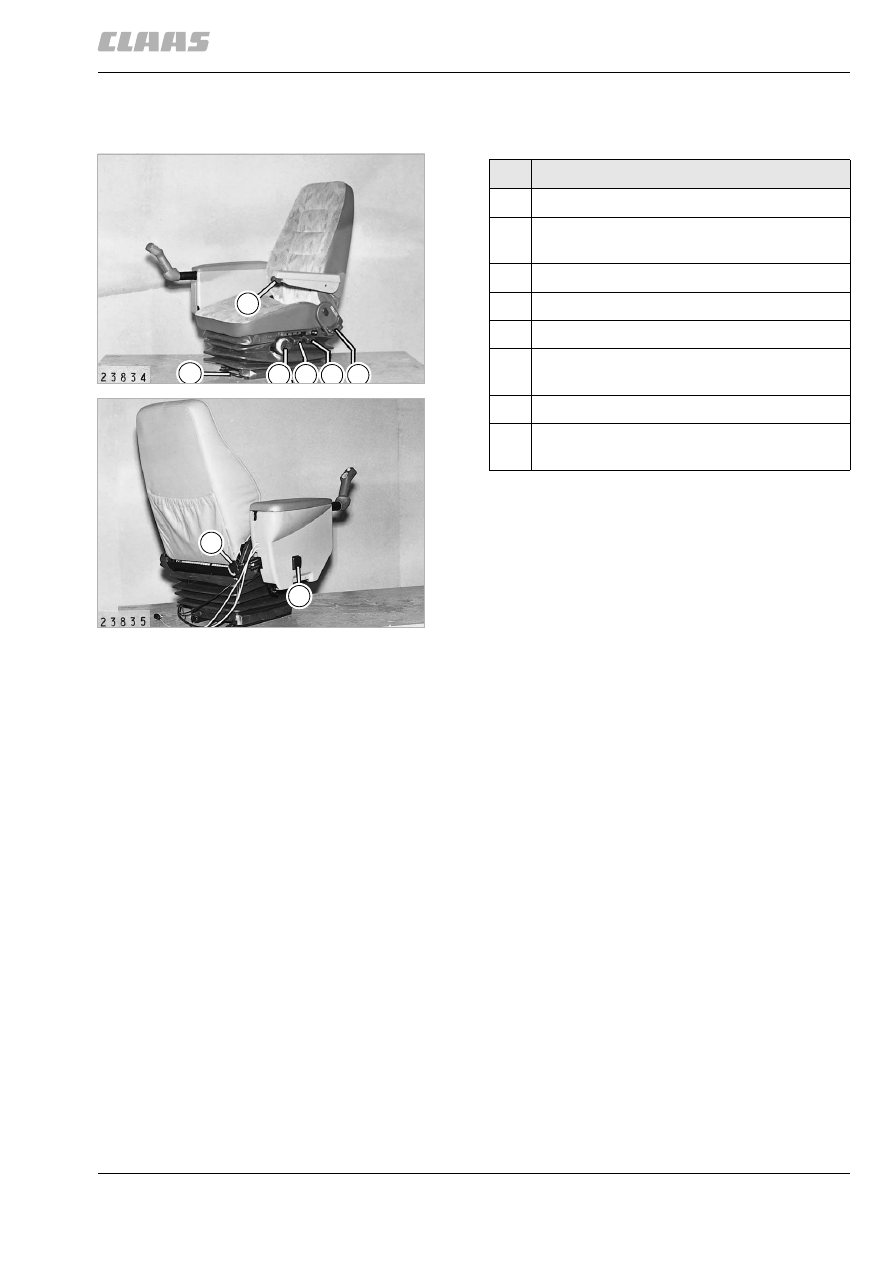

4.3.18 Изменение положения сиденья
водителя (стандартное исполнение)

(рис. 30, 31)

Настроить правый подлокотник

– Ослабить маховичок (7).
– Установить подлокотник на желаемой высоте.
– Маховичок (7) снова затянуть.

(рис. 31)

30

12185

31

12186

1

2

3

5

4

6

7

8

Обозначение

1

Горизонтальное перемещение

2

Настройка пружин в соответствии с весом
водителя

3

Изменение наклона и высоты сиденья

4

Изменение наклона и высоты сиденья

5

Изменение положения спинки

6

Регулирование высоты, левый
подлокотник

7

Изменение высоты правого подлокотника

8

Горизонтальное перемещение, правый
подлокотник

134

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

33584

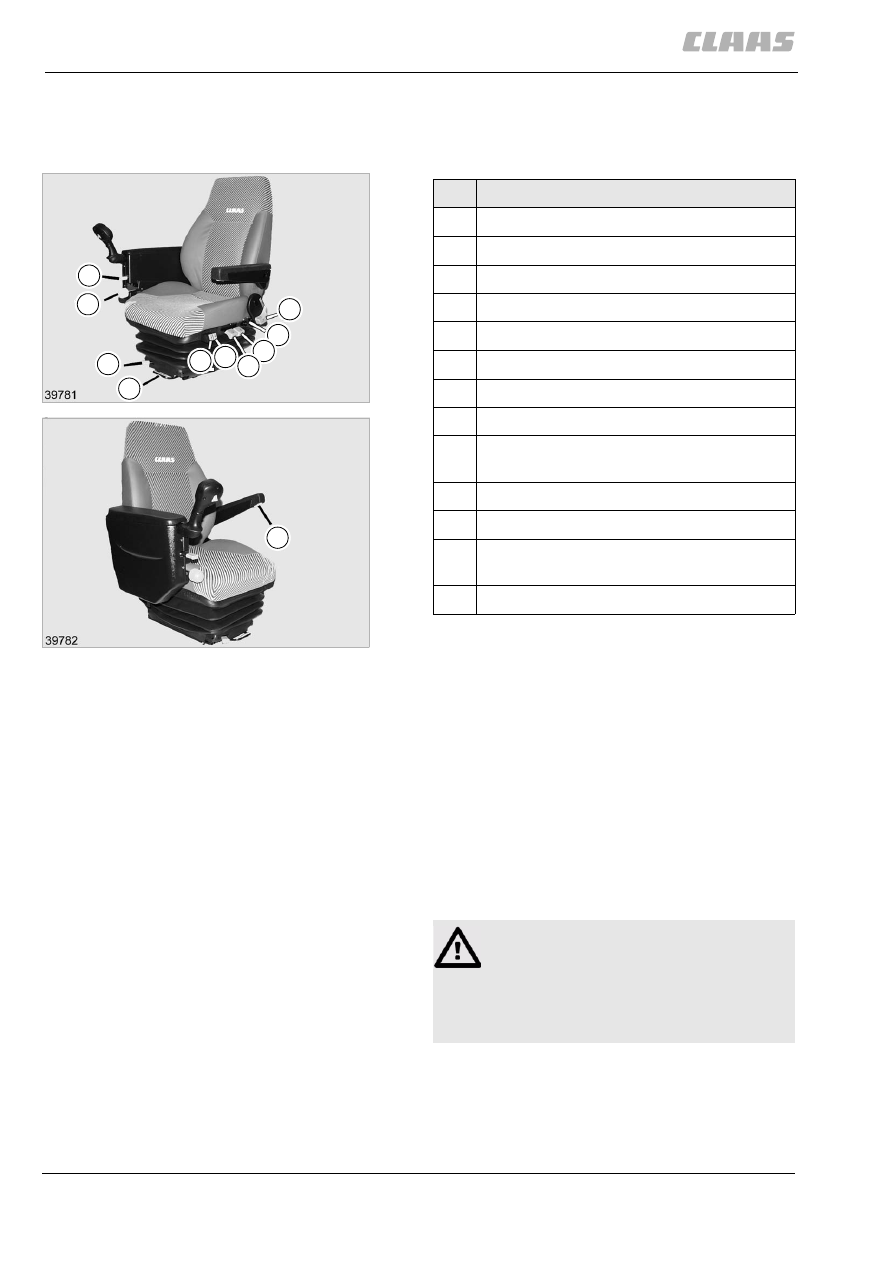

4.3.19 Пневматическое сиденье водителя
(оснастка по выбору) (до машины №
49200056)

(рис. 32, 33)

Настроить правый подлокотник

– Ослабить маховичок (10).
– Установить подлокотник на желаемой высоте.
– Маховичок (10) снова затянуть.

(рис. 32)

Горизонтальное перемещение сиденья
водителя

– Путем нажатия на блокировочный рычаг (1)

вверх производится деблокировка продольной
настройки.

(рис. 32)

32

12187

33

12188

1

2 3

6

7

5

4

11

10

9

8

Обозначение

1

Горизонтальное перемещение

2

Поддержка поясничных позвонков, внизу

3

Поддержка поясничных позвонков, вверху

4

Изменение наклона и высоты сиденья

5

Изменение наклона и высоты сиденья

6

Точка крепления ремня

7

Изменение положения спинки

8

Изменение высоты левого подлокотника

9

Горизонтальное перемещение, правый
подлокотник

10

Настройка высоты, правый подлокотник

11

Горизонтальное пружинение

Рычаг вправо = амортизация
заблокирована

Рычаг влево = амортизация вкл.

Опасность!

Блокировочный рычаг (1) должен
фиксироваться в желаемом положение.
После блокировки сиденье водителя не
должно больше перемещаться в другое
положение.
