4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

33566

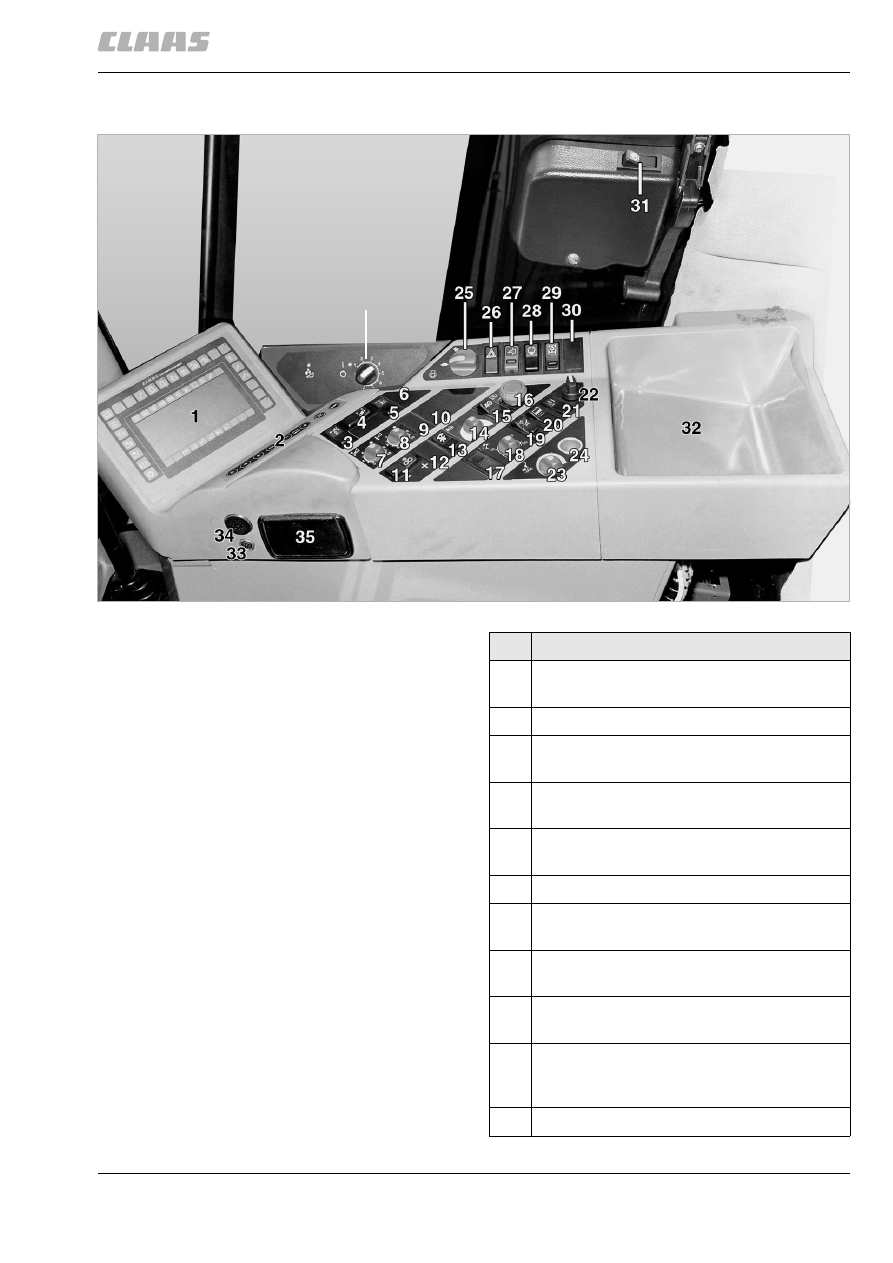

4.3.5 Пульт управления

12171

15

36

Обозначение

1

Экран с информац. системой CLAAS и
бортовым информатором* CLAAS

2

Клавиши настройки экрана

3

Перекидной выключатель для выгрузной
трубы, подъем / опускание

4

Перекидной выключатель для поперечной
компенсации, ручной режим*

5

Перекидной выключатель
горизонтального перемещения мотовила

6

Свободно

7

Поворот. кнопка опорного давл., контурная
система "Plus", автоконтурная система

8

Поворотная кнопка предварительного
выбора высоты резания

9

Перекидной выключ. с блокировкой,
главный выключ. управления заслонками

10

Предусмотрено для поворотного
переключателя выгрузной заслонки,
ручной:

Направление вращения влево = ближе

120

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

Направление вращения вправо = дальше

11

Перекидной выключатель, регулирование
зазора зернодробилки*

12

Свободно

13

Перекидной выключатель, скорость
вращения мотовила*

14

Перемещение середины для автопилота
CLAAS*

15

Перекидной выключатель с блокировкой
для автопилота CLAAS, ВКЛ./ВЫКЛ.*

16

Ударн. выкл. для ВКЛ./ВЫКЛ. гл. привода

17

Поле индикации функции
противорежущей пластины / заточки (до
машины № 492 02209)

18

Поворотный переключатель количества
циклов заточки (до машины № 492 02209)

19

Перекидной выключатель с блокировкой,
гл. выключатель для автоматики заточки /
перемещения противорежущ. пластины*

20

Перекид. выключатель, выход для
ВКЛ./ВЫКЛ. насоса для консерванта
силоса*

21

Перекид. выключатель, прицепной крюк*

22

Поворотный выключатель, складывание 8-
рядной приставки для уборки кукурузы*

23

Поворотный переключатель, зазор
противорежущей пластины* (до машины
№ 492 02209)

24

Розетка 12 Вольт / прикуриватель

25

Поворот. переключ., обороты двигателя

26

Выключ. авар. световой сигнализации

27

Перекидной выключатель с блокировкой,
защитный выключатель

28

Складывание приставки*

29

Перекидной выключатель ВКЛ./ВЫКЛ.
системы 4-Trac CLAAS*

30

Свободно

31

Выключ. для боковых стеклоочистителей*

32

Место для вещей

33

Вывод для диагностических целей

34

Зуммер

35

Пепельница

Обозначение

121

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

(рис. 15)

36

Поворотный переключатель
чувствительности детектора камней*

*

Дополнительная оснастка или оснастка по
выбору

Обозначение

122

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

34736

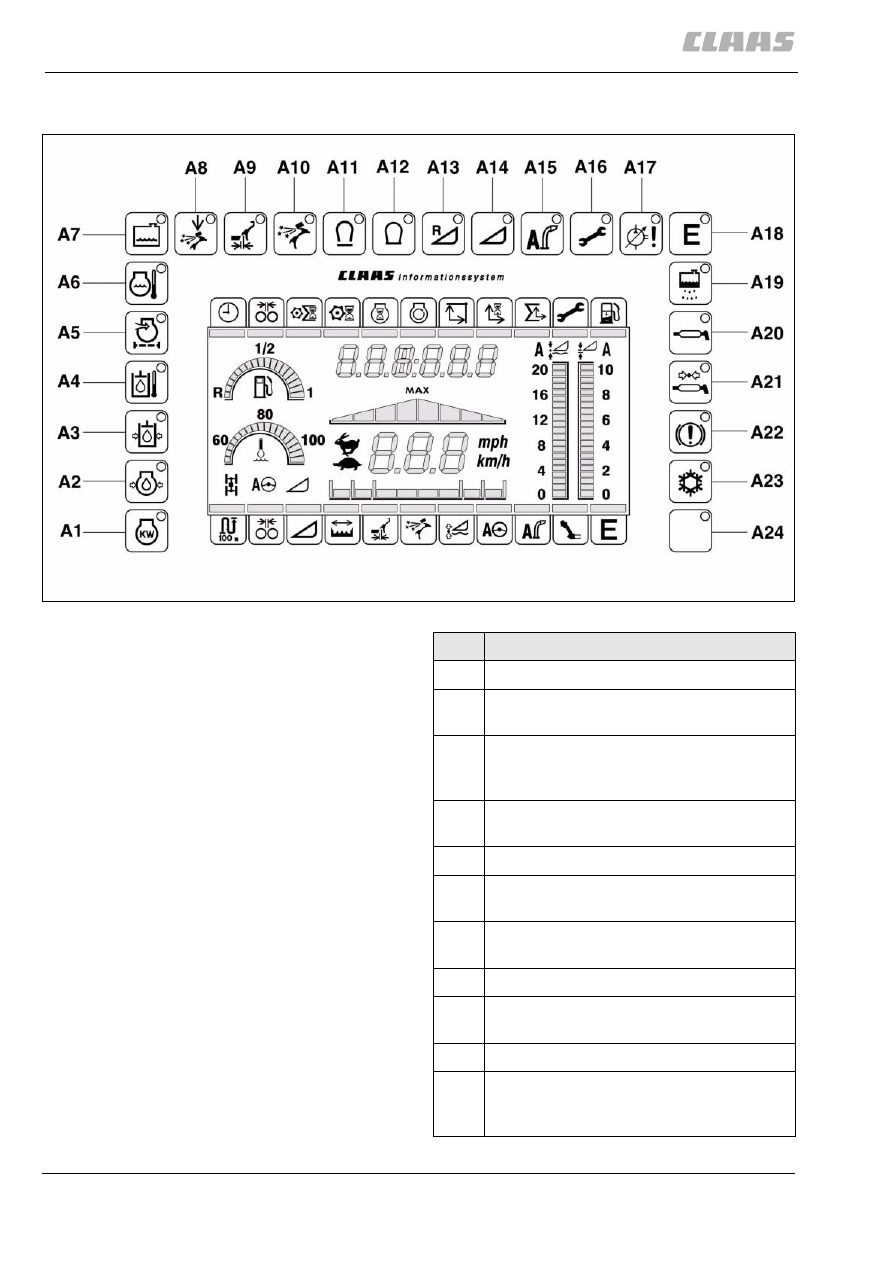

4.3.6 Зона А монитора

12173

16

Обозначение

A1

Свободно

A2

Уровень масла / давление масла в
двигателе слишком низкие

A3

Уровень гидравлического масла /
давление питания гидравлики ходовой
части слишком низкие

A4

Температура гидравлики ходовой части
слишком высокая

A5

Забит воздушный фильтр

A6

Температура охлаждающей воды
слишком высокая

A7

Уровень охлаждающей воды слишком
низкий

A8

Износ шлифовального камня

A9

Необходима / активирована настройка
противорежущей пластины

A10

Активирована автоматика заточки

A11

Управление подающим устройством в
порядке / металлодетектор
работоспособен
