48

KENR6054

Disassembly and Assembly Section

End By:

a. Install the speed sensor for the front wheel assist.

Refer to Disassembly and Assembly, “Speed

Sensor for the Front Wheel Assist (Transmission)

- Install”.

i02528493

Speed Sensor (Transmission) -

Remove

SMCS Code: 3175-011

Removal Procedure

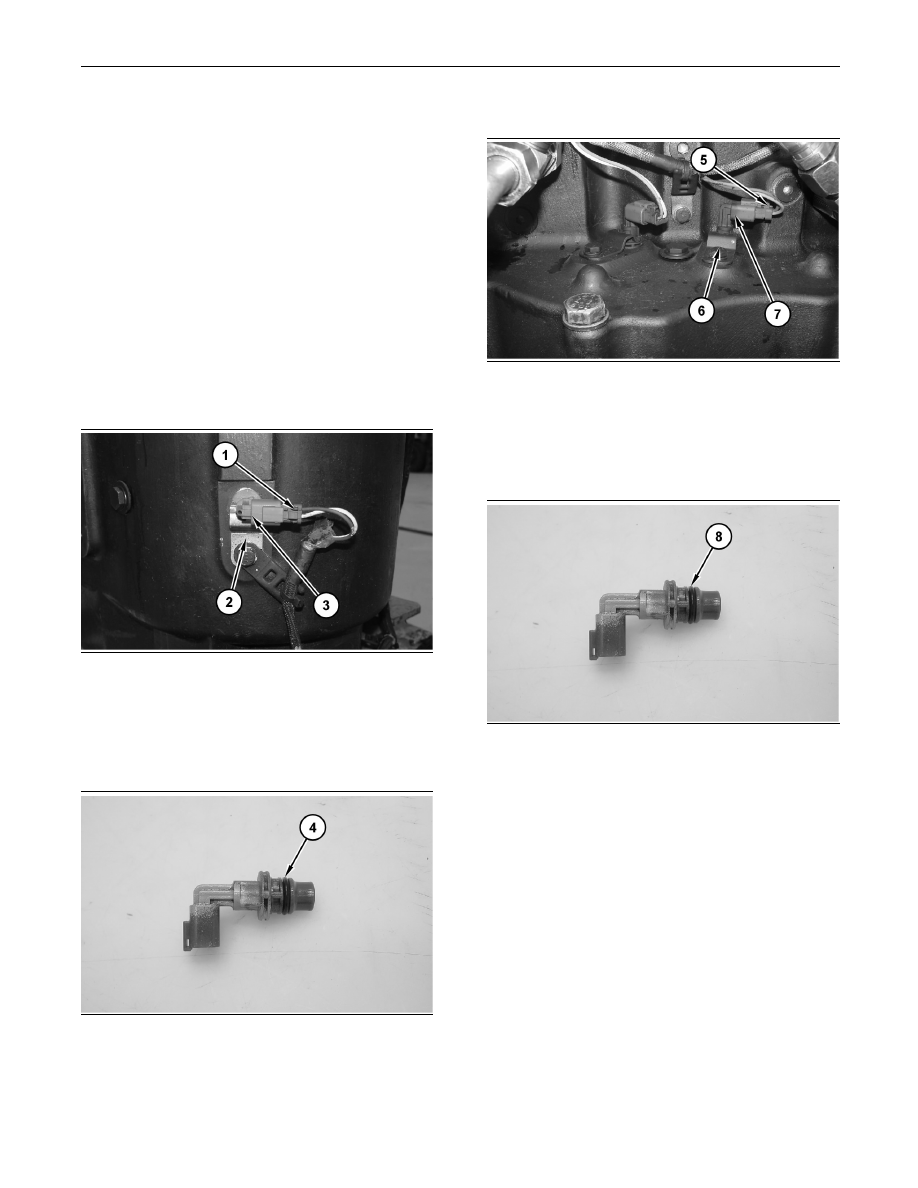

Input Speed Sensor

g01265000

Illustration 197

1. Disconnect harness assembly (1).

2. Remove retainer (2).

3. Remove speed sensor (3).

g01265004

Illustration 198

4. Remove O-ring seal (4).

Output Speed Sensor

g01265017

Illustration 199

1. Disconnect harness assembly (5).

2. Remove retainer (6).

3. Remove speed sensor (7).

g01265018

Illustration 200

4. Remove O-ring seal (8).

5. Repeat Steps 1 through 4 for the remaining output

sensor.

KENR6054

49

Disassembly and Assembly Section

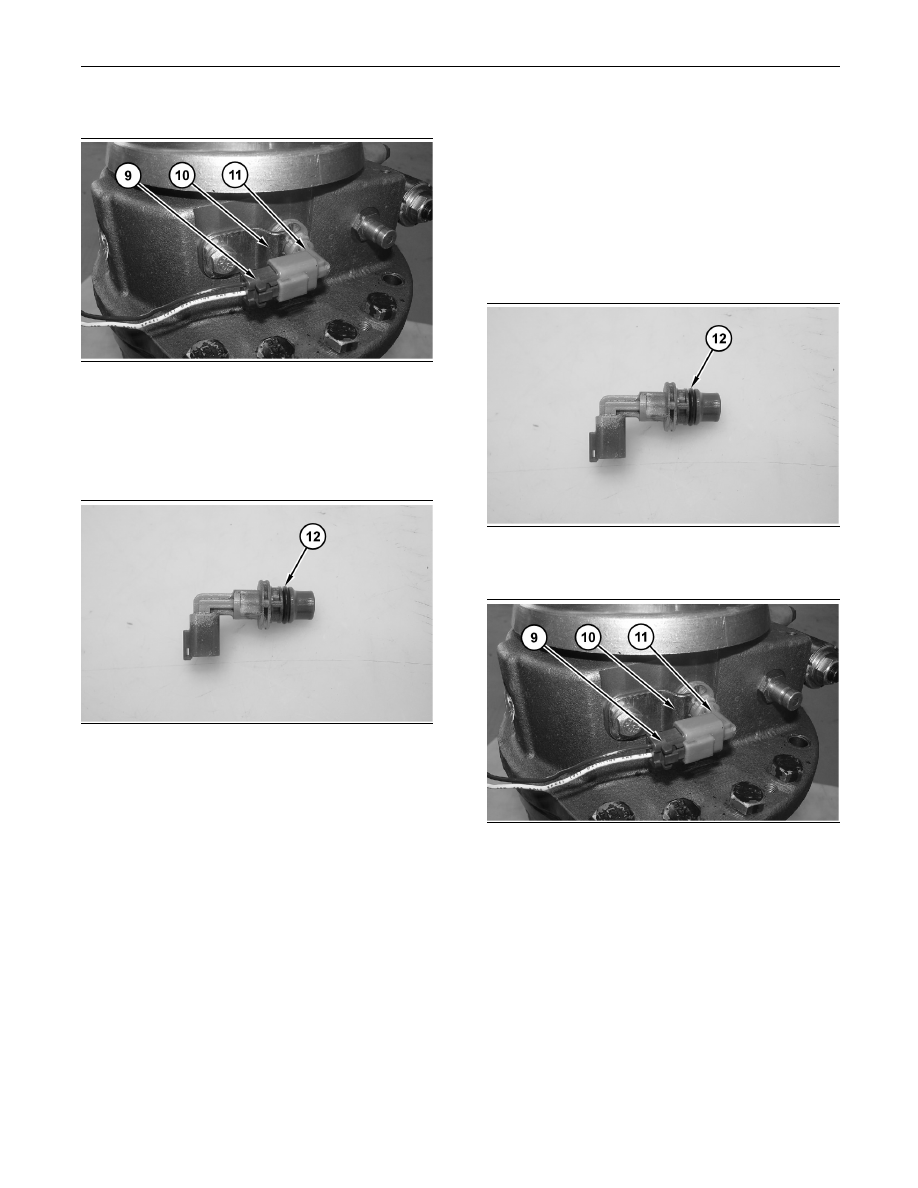

Speed Sensor for Front Wheel Assist

g01267798

Illustration 201

1. Disconnect harness assembly (9).

2. Remove retainer (10).

3. Remove speed sensor (11).

g01267805

Illustration 202

4. Remove O-ring seal (12).

i02528503

Speed Sensor (Transmission)

- Install

SMCS Code: 3175-012

Installation Procedure

Speed Sensor for Front Wheel Assist

g01267805

Illustration 203

1. Install O-ring seal (12).

g01267798

Illustration 204

2. Install speed sensor (11).

3. Install retainer (10).

4. Connect harness assembly (9).

50

KENR6054

Disassembly and Assembly Section

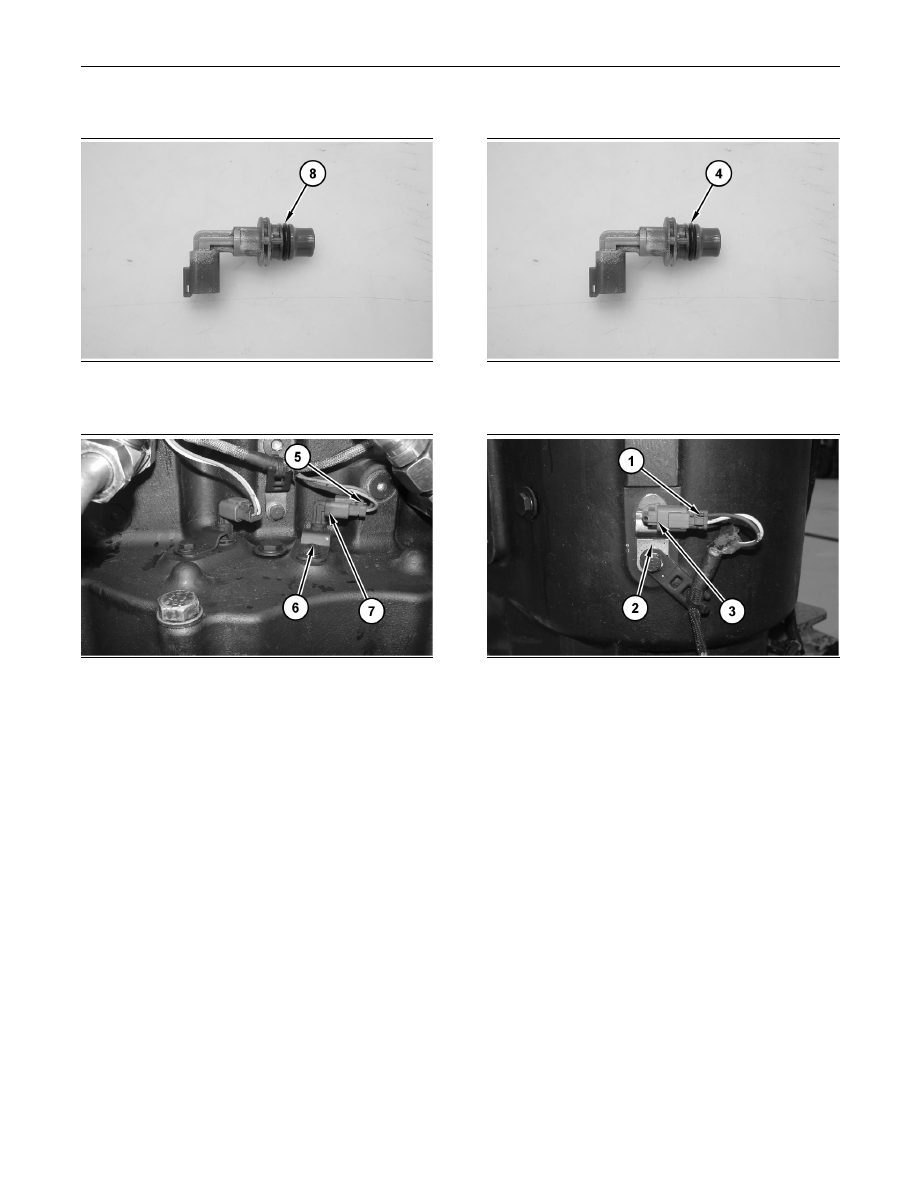

Output Speed Sensor

g01265018

Illustration 205

1. Install O-ring seal (8).

g01265017

Illustration 206

2. Install speed sensor (7).

3. Install retainer (6).

4. Connect harness assembly.

5. Repeat Steps 1 through 4 for the remaining output

sensor.

Input Speed Sensor

g01265004

Illustration 207

1. Install O-ring seal (4).

g01265000

Illustration 208

2. Install speed sensor (3).

3. Install retainer (2).

4. Connect harness assembly (1).

KENR6054

51

Disassembly and Assembly Section

i02649606

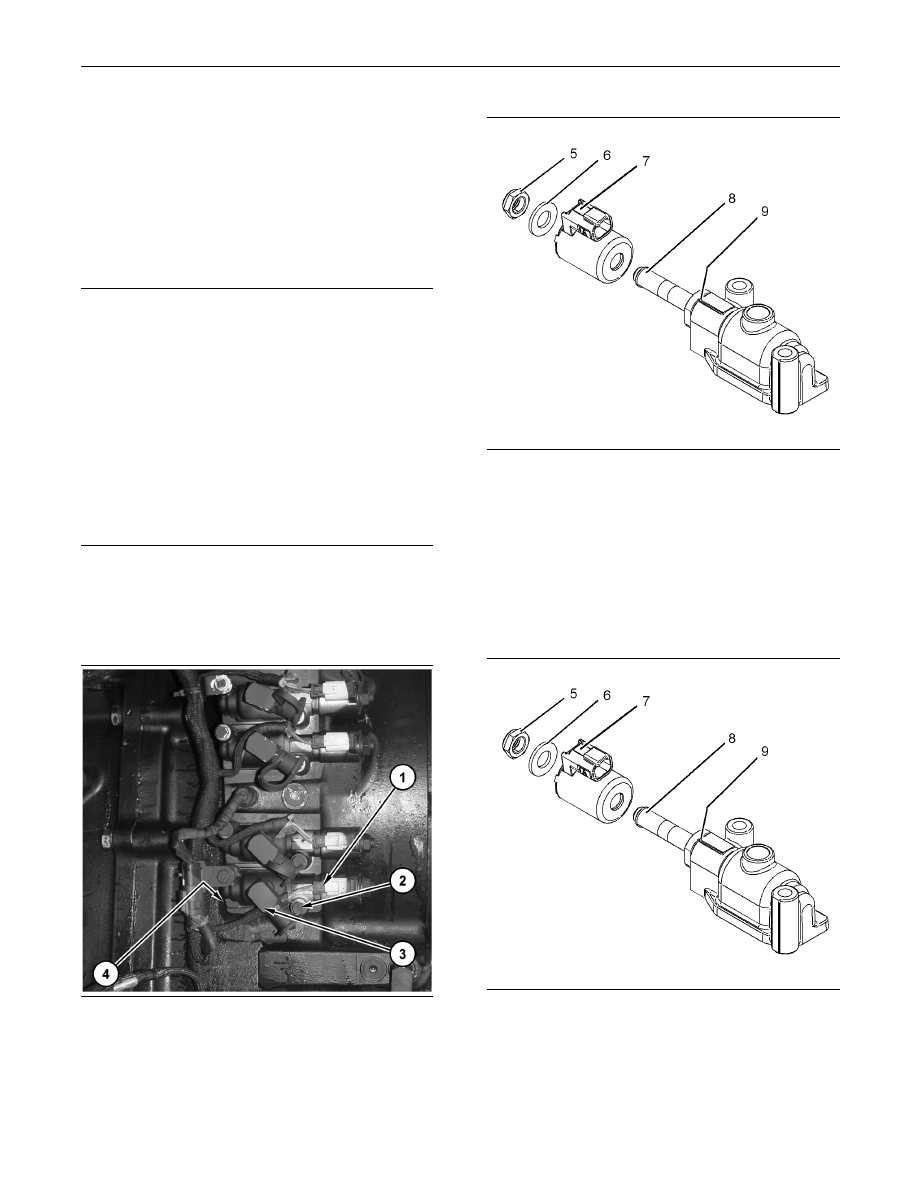

Modulating Valve

(Transmission Clutch) -

Remove and Install

SMCS Code: 3139-010-T3

Removal Procedure

NOTICE

Care must be taken to ensure that fluids are contained

during performance of inspection, maintenance, test-

ing, adjusting and repair of the product. Be prepared to

collect the fluid with suitable containers before open-

ing any compartment or disassembling any compo-

nent containing fluids.

Refer to Special Publication, NENG2500, “Caterpillar

Dealer Service Tool Catalog” for tools and supplies

suitable to collect and contain fluids on Caterpillar

products.

Dispose of all fluids according to local regulations and

mandates.

Note: Put identification marks on all lines, on all

hoses, on all wires, and on all tubes for installation

purposes. Plug all lines, hoses, and tubes. This

helps to prevent fluid loss and this helps to keep

contaminants from entering the system.

g01330112

Illustration 209

1. Disconnect harness assembly (1).

2. Remove bolts (2) and remove modulating control

valve (3).

3. Remove O-ring seal (4).

g01265571

Illustration 210

4. Remove nut (5) and washer (6).

5. Remove coil assembly (7).

6. Remove cartridge (8) and remove O-ring seal (9).

7. Repeat steps 1 through 6 for the remaining valves.

Installation Procedure

g01265571

Illustration 211

1. Lubricate O-ring seal (9) with lubricant that is

being sealed. Install O-ring seal (9).

2. Install cartridge (8). Tighten cartridge (8) to a

torque of 50 ± 5 N·m (37 ± 4 lb ft).

3. Install coil assembly (7).
