Зерноуборочный комбайн Challenger CH 640. Руководство - часть 24

ПОЛЕВЫЕ РАБОТЫ

3-15

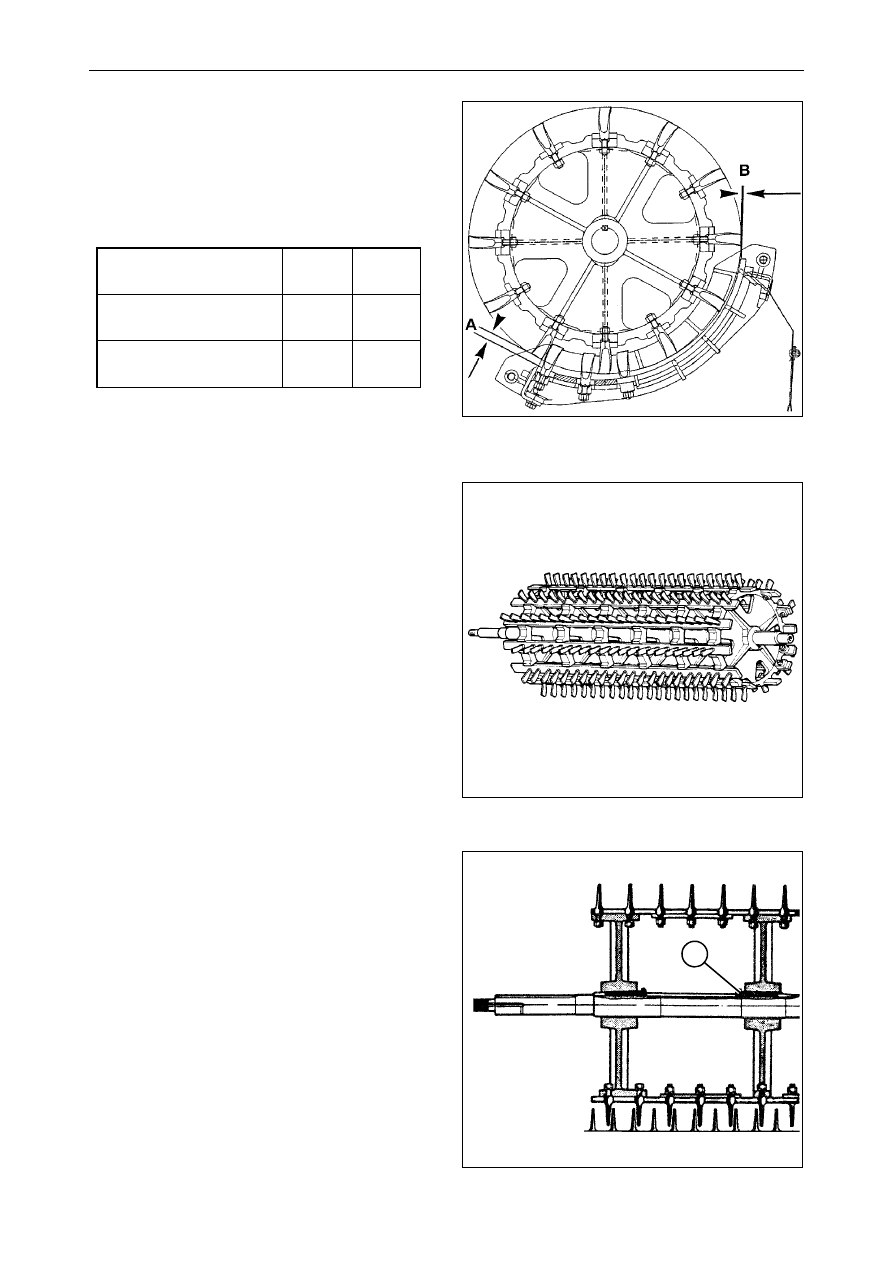

БАРАБАН/ПОДБАРАБАНЬЕ

С

ЗУБЬЯМИ (для риса)

Рис. 40 – Рис. 42

Планки  подбарабанья  должны  быть  строго
параллельны  планкам  барабана  (см.  предыду-
щую страницу).

Цилиндр  с 12-ю  планками  обеспечивает  улуч-
шенный  эффект  сбора  культуры,  более  эффек-
тивное  разделение  на  подбарабанье  и  высокую
инерцию.  Таким  образом,  при  сборе  урожая
хрупкого  риса  частота  вращения  цилиндра
может быть уменьшена без риска его засорения.

При наличии значительного количества отходов
в  собранном  урожае  следует  проверить  цент-
ровку цилиндра относительно подбарабанья.

При  нарушенной  центровке  снять  шпонки (1),
чтобы  сместить  цилиндр  и  отцентровать  зубья
относительно зубьев подбарабанья.

Рис. 40

Зазор

между

цилинд-

ром/подбарабаньем

A

B

Полностью

закрытое

подбарабанье

10 мм

0,5 мм

Настройки рабочих усло-
вий

12 мм

3 мм

Рис. 41

Рис. 42

1

ПОЛЕВЫЕ РАБОТЫ

3-16

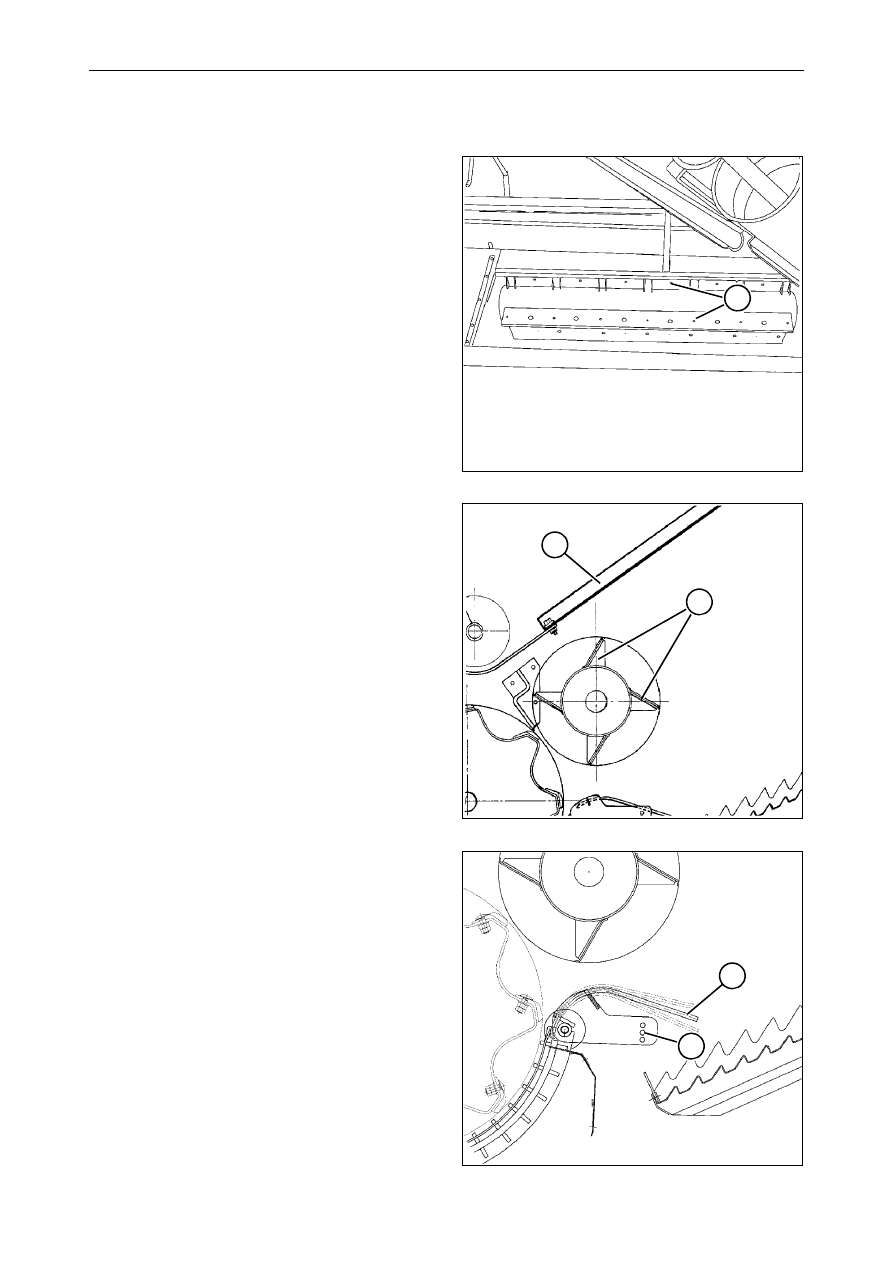

3.7  ЗАДНИЙ БИТЕР

Рис. 43 и Рис. 44

Задний  битер  транспортирует  солому,  поступа-
ющую из цилиндра, на клавишный соломотряс.

Для  обработки  некоторых  культур  необходимо
удалить лопатки (1) заднего битера, чтобы сохра-
нить целостность культуры. Для этой операции
снять  панель (2) внутри  зернового  бункера,
рядом с задним битером.

ВАЖНОЕ  ЗАМЕЧАНИЕ:  Во  время  демонтажа
лопатки  следует  пронумеровать  и  затем  снова
смонтировать в том же порядке и в первоначаль-
ном положении, чтобы обеспечить балансировку
заднего битера.

Модуль ABC (3) совместно  с  задним  битером,
который  транспортирует  урожай  на  клавишный
соломотряс, позволяет обеспечить высокую сте-
пень сепарации.

ABC

 = Active (Активный) - Beater (Битер)

- Concave (Подбарабанье)

МОДУЛЬ ABC -

Рис. 45

Модуль ABC (3) обладает максимальной универ-
сальностью и может применяться при обработке
различных  видов  культур.  Две  дополнительные
планки позволяют увеличить угол сепарации до
120° (106° + 14°), повышая производительность
комбайна.

Модуль ABC (3) в  соответствии  с  заводскими
настройками устанавливается в среднее отверс-
тие (4). Можно отрегулировать его для работы с
почти любым типом культур.

При  обработке  культур  с  длинным  влажным
стеблем  рекомендуется  поднять  модуль ABC,
зафиксировав его в нижнем отверстии.

При  обработке  культур  с  коротким  хрупким
стеблем  рекомендуется  опустить  модуль ABC,
зафиксировав его в верхнем отверстии.

Рис. 43

1

Рис. 44

2

1

Рис. 45

3

4

ПОЛЕВЫЕ РАБОТЫ

3-17

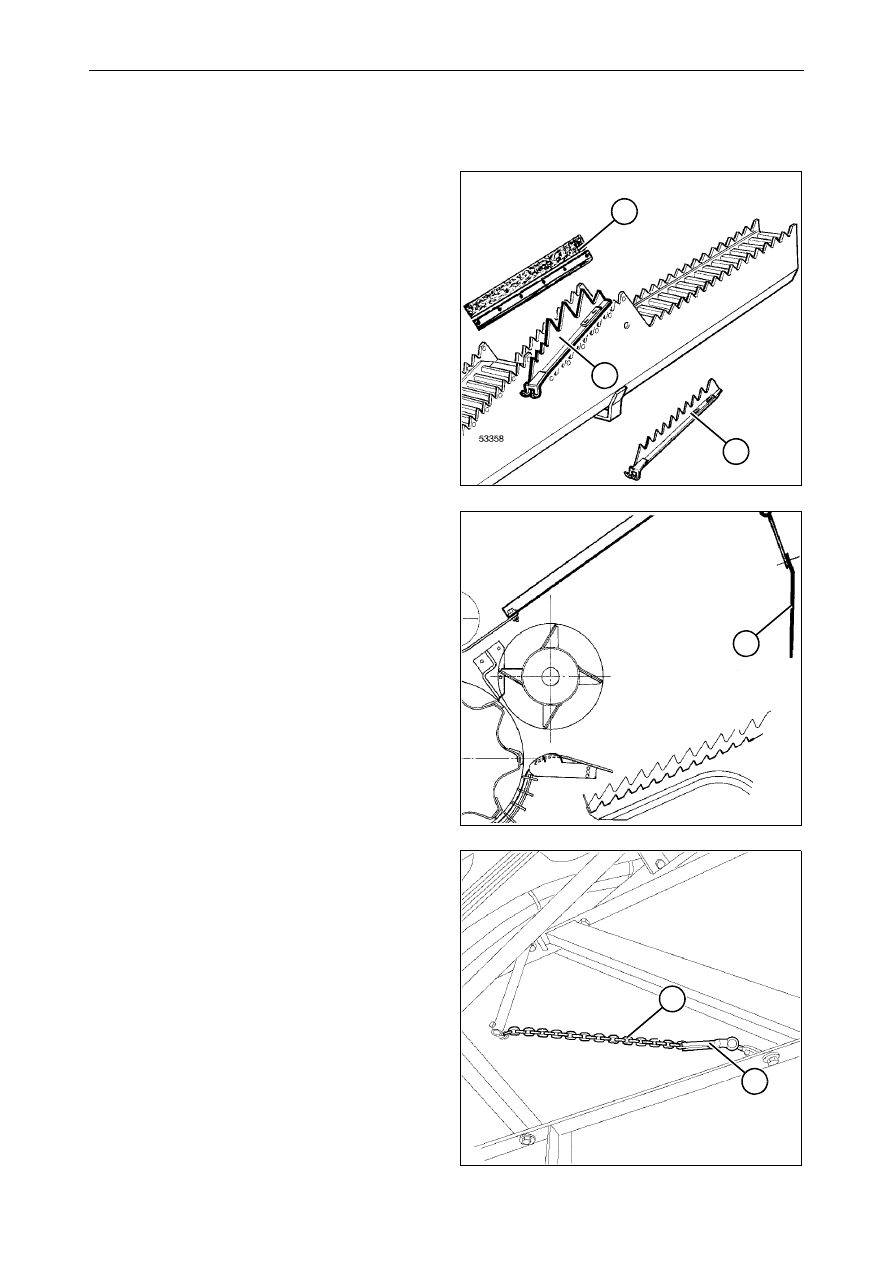

3.8  КЛАВИШНЫЙ СОЛОМОТРЯС

Рис. 46 – Рис. 48

Клавишные  соломотрясы  предназначены  для
сбора и передачи обрабатываемого материала в
заднюю часть комбайна. Отделенное зерно про-
ходит через соломотрясы и направляется к скат-
ной доске в задней части комбайна.

Параллельные (3) и высокие (1) стеблеподъемни-
ки входят в комплект с каждым комбайном.

При обработке риса и кукурузы высокие соломо-
подъемные гребни (1) должны быть установлены
на 2-м, 3-м и 4-м уступах, чтобы создать некото-
рую неравномерность толщины слоя культуры и
повысить эффективность соломотряса.

Кроме  того,  при  обработке  кукурузы  следует
установить защитный фартук (2) на 2-м, 3-м, 4-м
и 5-м уступах с обеих сторон, чтобы не допустить
попадания  кукурузы  между  соломотрясами  и
боковиной комбайна.

Для  повышения  эффективности  действия  соло-
мотряса  и  облегчения  выгрузки  соломы  при
обработке хрупких и коротких культур в качест-
ве оснастки машины поставляются соломоподъ-
емные гребни (3), которые устанавливают на 2-м,
3-м и 4-м уступах вместо высоких гребней (1).

Фартук  соломотряса (4) для  предотвращения
потери  соломы,  закрепленный  наверху  корпуса
соломотряса,  замедляет  скорость  выгрузки
соломы для более легкого отделения зерна.

Положение фартука относительно соломотряса
регулируется  цепью (5), расположенной  на
левой стороне, для чего следует сдвинуть соот-
ветствующий фиксатор (5).

•

опущено:  при  длинной  и  влажной  злаковой
культуре.

•

поднято:  при  короткой  и  хрупкой  злаковой
культуре.

Рис. 46

Рис. 47

Рис. 48

2

1

3

4

6

5

ПОЛЕВЫЕ РАБОТЫ

3-18

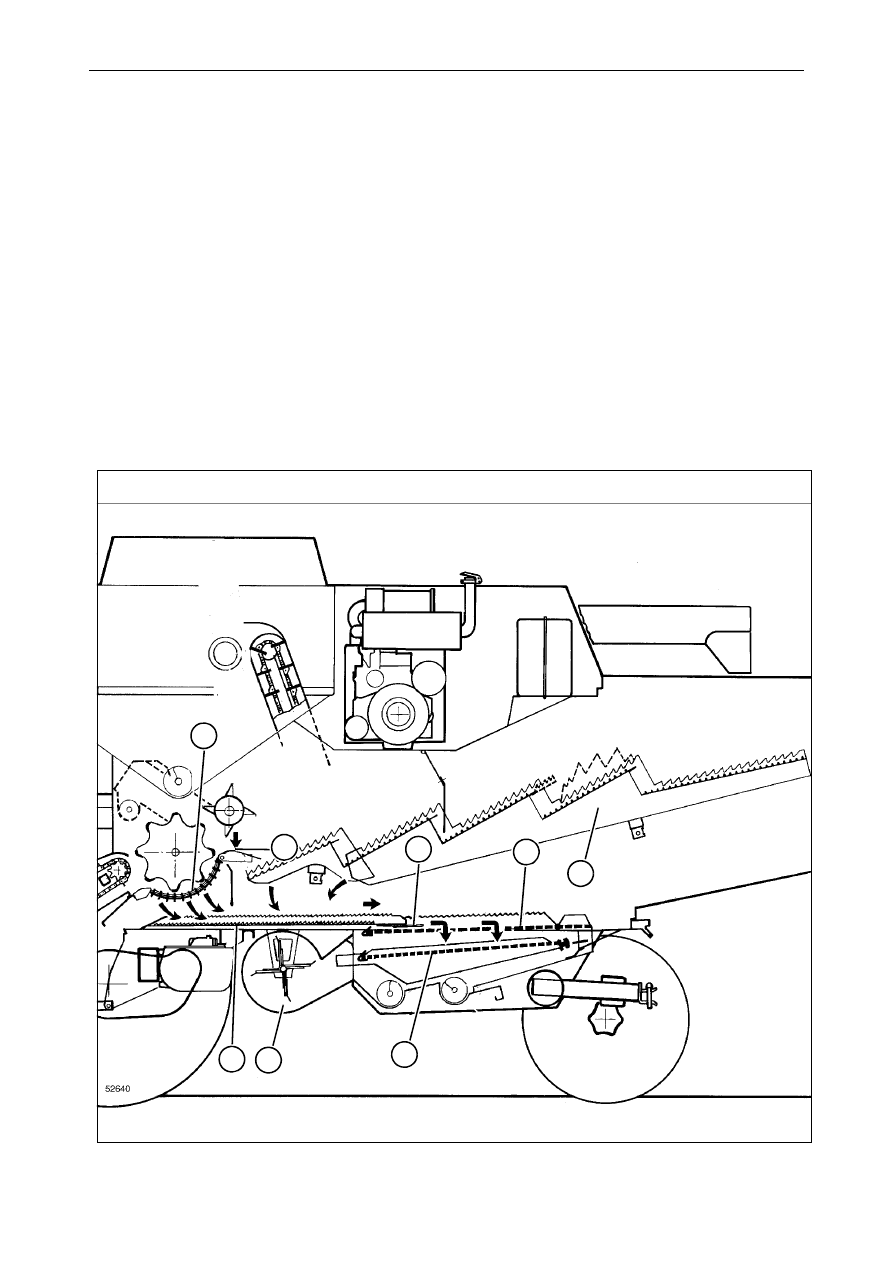

3.9  ТРЯСОК ПОДАВАТЕЛЯ

Очистка  зерна  достигается  посредством  его

отделения  от  соломенной  сечки  и  фрагментов

соломы в механическом сите под воздействием

воздушного потока, создаваемого вентилятором

(1).

После  обработки  продукта  (смеси  пшеницы,

соломенной сечки и стеблей соломы) в подбара-

банье (2) или в модуле

ABC

 (3) он вместе с куль-

турой,  уловленной  клавишным  соломотрясом

(4), собирается на тряске подавателя (5) с рифле-

ным днищем.

Трясок  подавателя  транспортирует  культуру  в
очищающие сита (6 и 7).

Благодаря  колебательному  и  волнообразному
движению тряска подавателя зерна остаются на
днище  подавателя,  в  то  время  как  соломенная
сечка и другие легкие частицы плавают над ним
во взвешенном состоянии.

В конце тряска подавателя зерна под действием
скребка (8) падают  на  сито,  а  легкие  частицы
удерживаются и выбрасываются из задней части
комбайна воздушным потоком.

2

3

8

6

4

7

1

5

Рис. 49
