ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-13

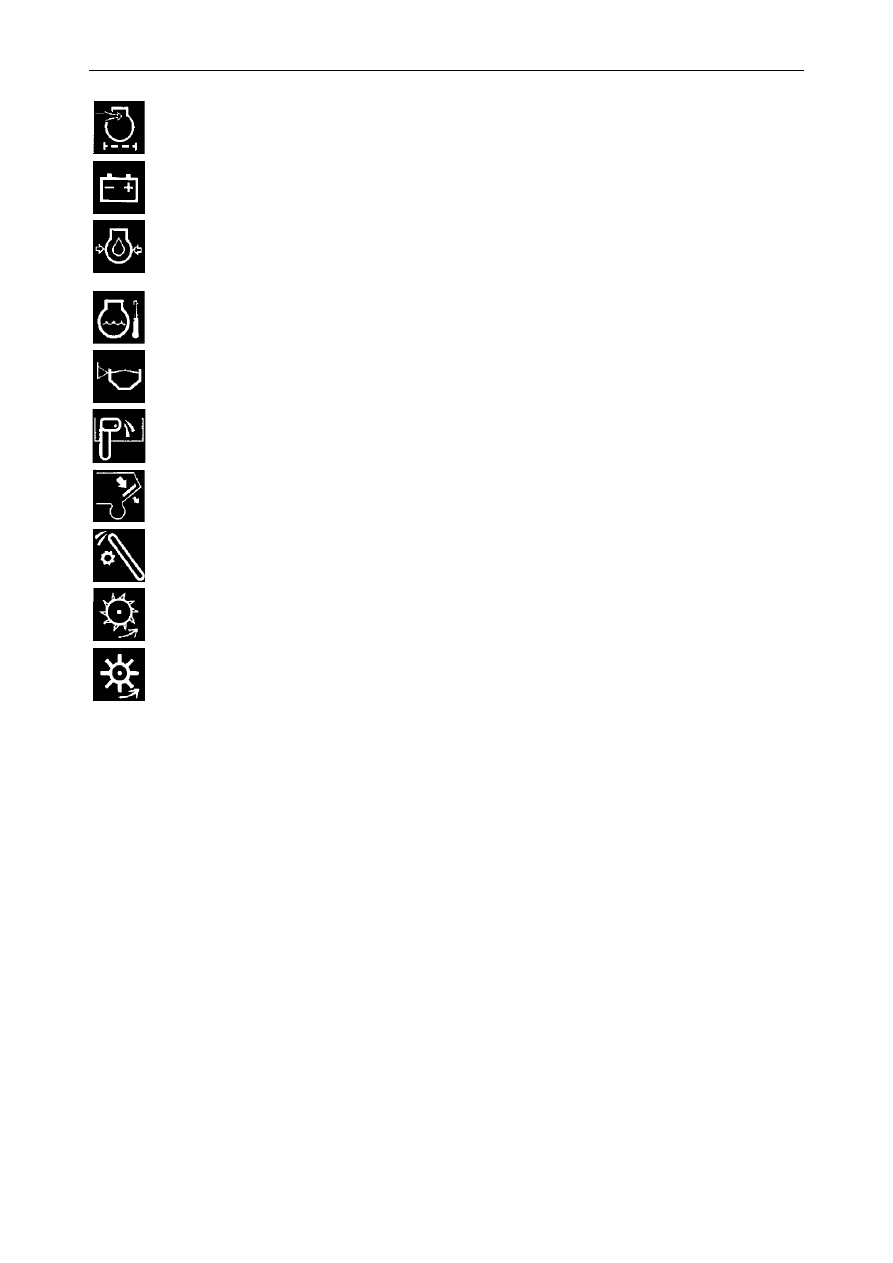

Световой индикатор (красного цвета) засорения фильтра всасываемого воздуха двигате-
ля.

Световой индикатор (красного цвета) нарушения системы зарядки аккумуляторной бата-
реи.

Световой  индикатор  (красного  цвета)  низкого  давления  смазочного  масла  двигателя.
Должен  отключиться  через  несколько  секунд  после  пуска  двигателя.  Если  двигатель
запущен,  а  световой  индикатор  продолжает  гореть,  отключите  двигатель,  поверните
ключ зажигания в положение 0 и выясните причину неисправности.

Световой индикатор (красного цвета) высокой температуры охлаждающей жидкости
двигателя.

Световой индикатор (оранжевого цвета) заполнения зернового бункера.

ПРИМЕЧАНИЕ: срабатывает только при наличии датчика заполнения зернового бункера
(по дополнительному заказу).

Световой индикатор (красного цвета) сигнализации снижения скорости элеватора зер-
нового бункера.

Световой индикатор (красного цвета) перегрузки клавишного соломотряса (с главным
зуммером/звуковым сигналом).

Световой индикатор (красного цвета) сигнализации снижения скорости элеватора недо-
молота.

Не используется.

Световой индикатор (красного цвета) сигнализации снижения скорости соломорезки.
ПРИМЕЧАНИЕ: срабатывает только при наличии соломорезки (поставляется по допол-
нительному заказу).

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-14

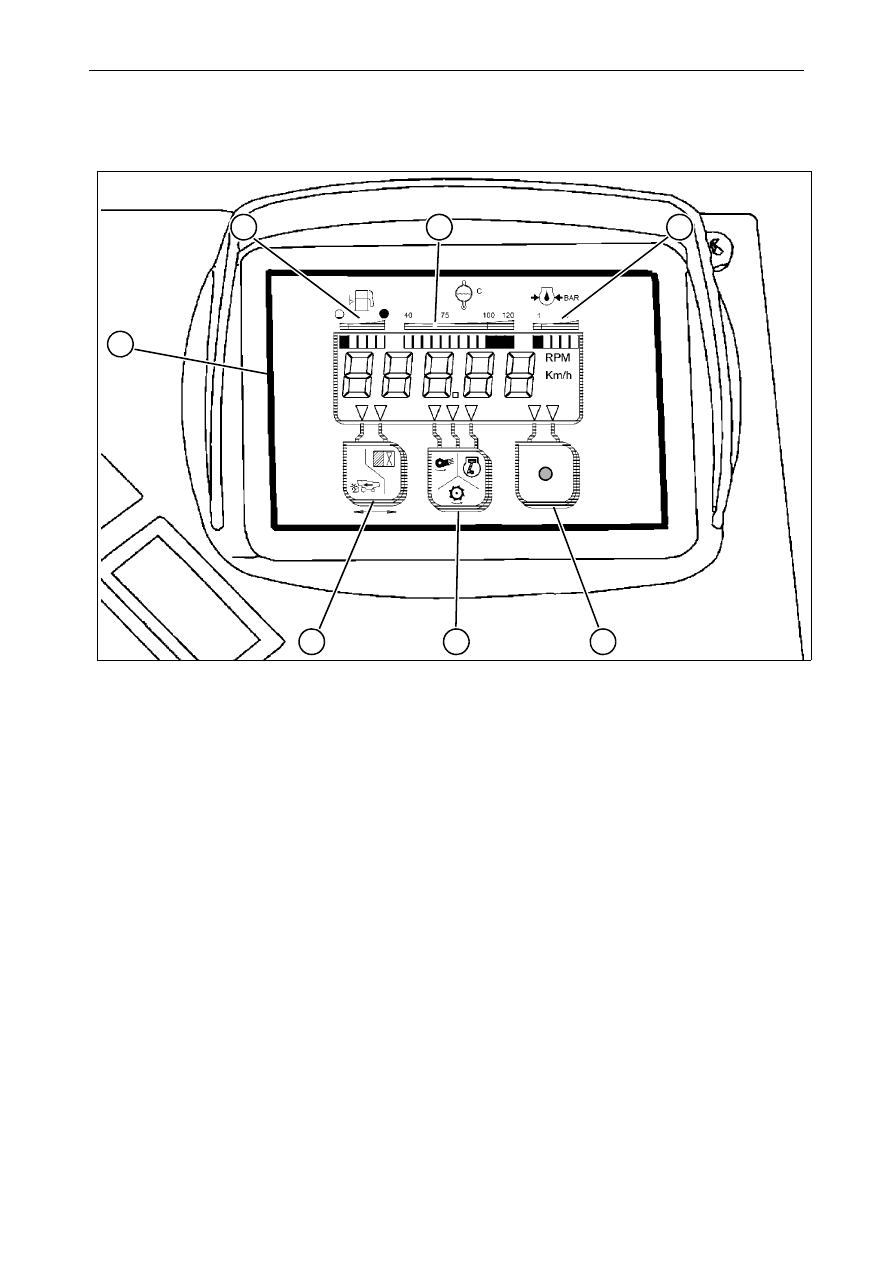

БОРТОВОЙ КОМПЬЮТЕР

Элементы компонента 13 на задней панели приборов

Бортовой компьютер - это электронный блок
управления, установленный на задней панели
приборов.

Комплект датчиков передает на бортовой ком-
пьютер электрические сигналы для контроля
всех функций комбайна.

Компьютер

оснащен

жидкокристаллическим

дисплеем (1) и многофункциональной клавиату-
рой с тремя клавишами (2-3-4), расположенными
в пределах досягаемости оператором.

Чтобы вывести цифровую индикацию на дисплей
любой функции, нажать соответствующую кла-
вишу один или более раз.

Соответствующая стрелка загорается, сигнали-
зируя, что нужная индикация активна на дисп-
лее, и слышен звуковой сигнал.

Справа появляется индикация соответствующей
единицы измерения.

Компьютер выдает следующие данные:

Полосовая индикация (постоянная, в верхней
части дисплея):

•

уровень заполнения (5) (в долях от полно-
го уровня заполнения бункера)

•

температура охлаждающей жидкости
двигателя (6) (в градусах Цельсия)

•

давление смазочного масла двигателя (7)
(в бар).

На цифровом дисплее(1) (в соответствии с
выбором посредством клавиш)

•

скорость переднего хода (в км/ч);

•

частота вращения битера (в об/мин:
об/мин);

•

частота вращения вентилятора (в об/мин:
об/мин).

•

частота вращения двигателя (в об/мин:
об/мин).

На цифровом дисплее(1) (во время проверки
работы и считывания данных при запуске маши-
ны):

•

напряжение аккумуляторной батареи (в
вольтах);

•

часы работы двигателя (в часах: ч).

•

Часы интервалов планового сервисного
обслуживания (в часах: ч).

Рис. 15

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-15

ПОЛЬЗОВАНИЕ КОМПЬЮТЕРОМ

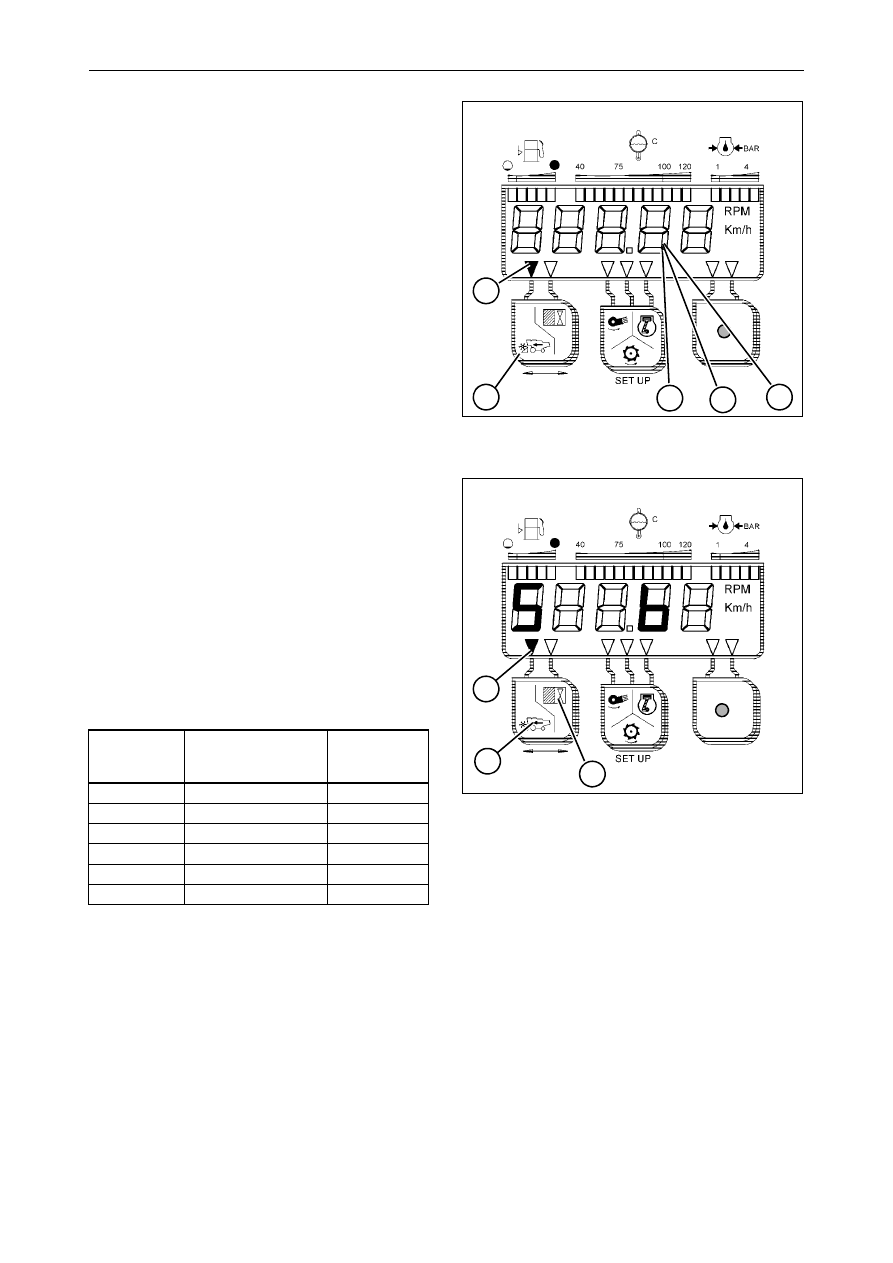

При  повороте  ключа  пускового  переключателя
до первого упора компьютер проводит быстрый
внутренний  тест  и  отображает  все  сегменты
дисплея в течение около 3 секунд. Затем на дис-
плее  появляется  информация  о  цикле  пуска
(каждая индикация по 3 секунды):

•

Напряжение аккумуляторной батареи (15);

•

Часы работы двигателя (16) (справа “ч”);

•

Интервалы планового технического обслу-
живания (17) (слева мигает "S", справа посто-
янная индикация “ч”).

В конце дисплей переключается на функцию
скорости переднего хода (8) (обозначена стрел-
кой 18).

Часы плановой сервисной проверки

Это число часов работы двигателя, истекших за
текущий цикл планового технического обслужи-
вания (общее время, 450 часов).

Интервалы технического обслуживания хранят-
ся в памяти компьютера.

Во время проверки работы и считывания дан-
ных  первого  цикла,  если  один  из  интервалов
истек,  слева  на  дисплее  появляется  (всегда  с
мигающей "S" слева)  индикация  интервала  пла-
нового  технического  обслуживания  в  часах,
попеременно  с  буквой,  обозначающей  вид  про-
водимого  технического  обслуживания (a, b или
c).  Если  техническое  обслуживание  еще  не
выполнено, такая чередующаяся индикация про-
должается в течение 5 минут. Индикацию можно
отменить нажатием на любую клавишу.

Интервалы технического обслуживания:

Запись выполненных операций техни-
ческого обслуживания

•

Выбрать скорость переднего хода (8).

•

Снова нажать клавишу (2); через 3 секунды
стрелка (18) над клавишей начинает мигать
и еще через 5 секунд звуковой сигнал
информирует о завершении записи.

ПРИМЕЧАНИЕ:

выполненное

техническое

обслуживание можно записать только в проме-
жутке между пуском и окончанием установлен-
ного интервала времени. Если цикл техническо-
го обслуживания необходимо сбросить до исте-
чения 450 часов, просто нажимать одновремен-
но правую и левую клавиши и удерживайте в
течение 6 секунд.

Рис. 16

Рис. 17

Интервал

(часов)

Следующее

обслуживание

через (часов)

тип;

130

150

b + a

215

225

280

300

b + a

365

375

420

450

c + b + a

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-16

скорость переднего хода

Пользователь может калибровать константу C2:
Скорость переднего хода (чтобы проверить
или скорректировать измерение, при изменении
типа шин).

Возможны два режима калибровки:

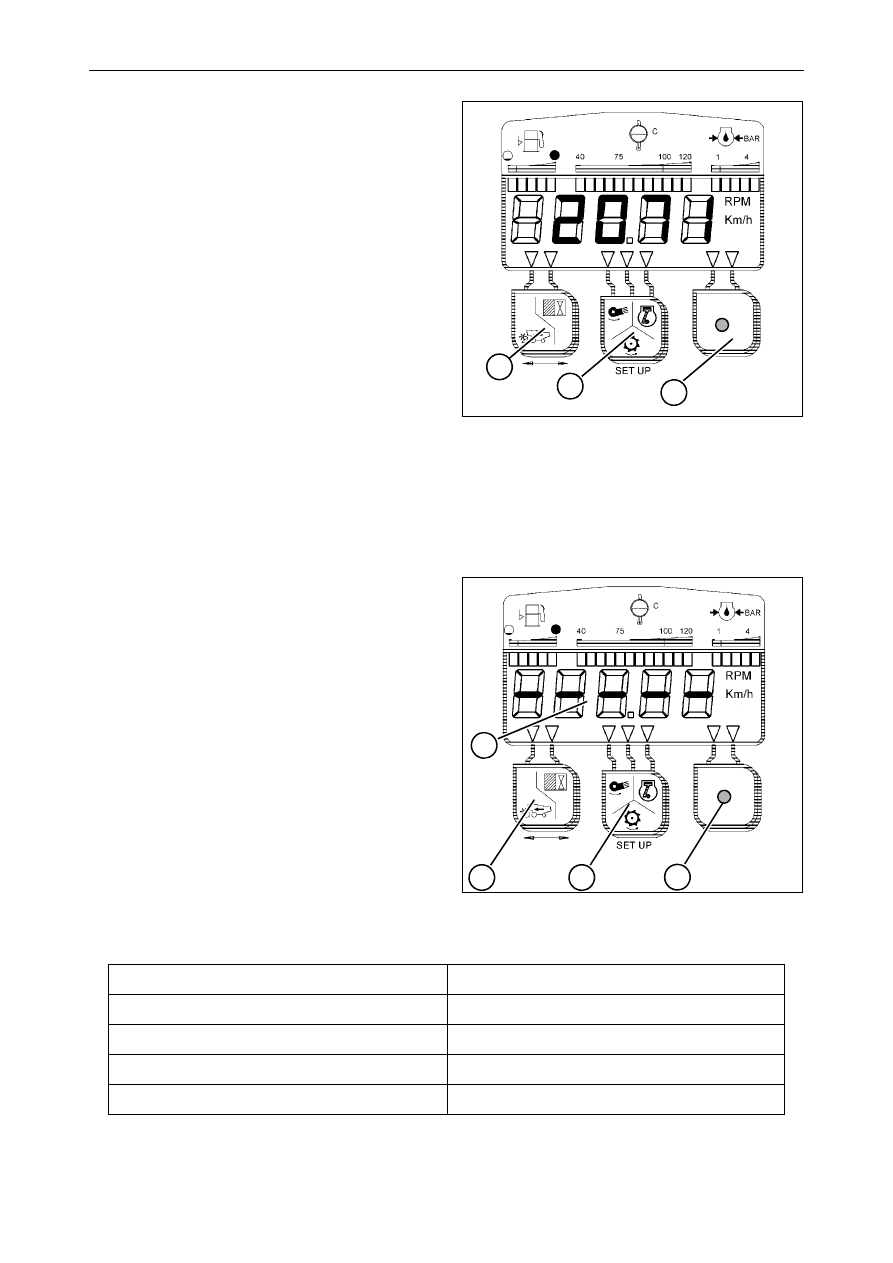

1.) Теоретическая калибровка:

Выбрать  любую  функцию  нажатием  цент-
ральной клавиши (3), затем отпустить клави-
шу.
Держать  клавишу  нажатой,  как  описано
выше, пока не появится индикация "С2".
После того, как  кнопка  будет отпущена, на
дисплее  появится  значение,  сохраненное
ранее  (например, 2071), при  этом  крайний
правый разряд значения будет мигать.
При помощи клавиш (2 и 4) можно изменить
это  значение  в  соответствии  с  типом
используемых шин (см. таблицу ниже).
При нажатии правой клавиши (4) изменяется
значение  мигающего  разряда,  при  нажатии
левой  клавиши (2) начинает  мигать  другой
разряд.
Чтобы сохранить изменение, нажимать цен-
тральную клавишу (3), пока дисплей не вер-
нется в стандартный режим работы.

2.) Практическая калибровка:

практическую калибровку можно выполнить
на  расстоянии 100 м,  на  обрабатываемом
грунте.
Когда появится индикация константы “С2”,
нажимать центральную клавишу (3), пока не
появится "-----".
Запустите комбайн и нажмите левую кнопку
(2),  чтобы  подать  сигнал  о  запуске,  затем
нажмите  правую  кнопку (4), чтобы  подать
сигнал об окончании прохода 100 м. Во вре-
мя  выполнения  указанного  прохода  значе-
ние  на  дисплее  будет  постоянно  увеличи-
ваться (1).
Значение,  заданное  правой  клавишей (4),
является  новой  константой,  полученной
практическим путем и точно соответствует
данной машине.
Нажатием  центральной  клавиши (3) можно
вернуться в нормальный режим работы, при
этом новое значение сохраняется.

ВНИМАНИЕ: Индикация на дисплее (1) скорости переднего хода будет точной только, если была пра-
вильно выполнена калибровка.

Рис. 18

Рис. 19

ТИП ШИН

КОНСТАНТА

620/75 R 30

2204

620/75 R 34

2084

650/75 R 32

2071

Ходовая часть

5256
