ОБЩАЯ ИНФОРМАЦИЯ

1-41

1.16  ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО ПЕРЕДВИЖЕНИЯ ПО

ДОРОГАМ

Во многих странах действуют специальные правила движения таких транспортных средств по дорогам
общего пользования, касающиеся, в частности:

•

максимально допустимых значений ширины, длины и массы без разрешения компании-владельца
дороги;

•

макс. длина транспортного средства складывается из длины комбайна и прицепа для транспорти-
ровки жатки, с жаткой на колесах;

•

максимально допустимая ширина и длина, при наличии разрешения компании-владельца дороги,
без сопровождающего автомобиля/сопровождающих автомобилей;

•

максимально допустимая скорость;

•

использование фар, табличек или флагов для обозначения медленно движущегося транспортного
средства;

•

дополнительные знаки для обозначения максимальных размеров.

Поэтому владелец и/или пользователь комбайна должен получить информацию о действующих
местных законодательных актах и инструкциях.

Дополнительные фонари дорожного освещения при установленной откидывающейся

жатке -

Рис. 32 – Рис. 34

Если машина передвигается по дороге со складной жаткой, она должна быть оборудована вспомога-
тельными фарами (1) и вспомогательными указателями положения и направления (2).

1

1

2

2

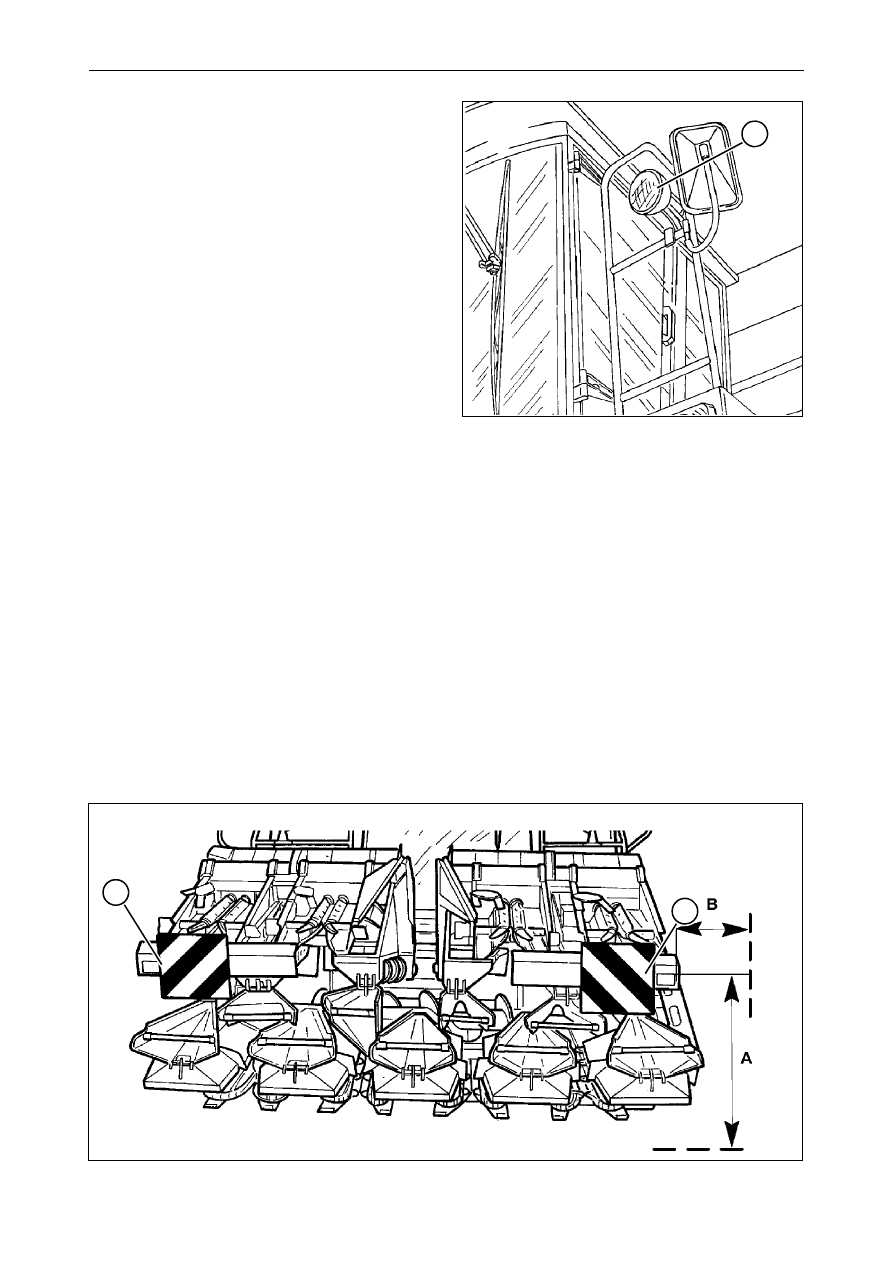

Рис. 32

ОБЩАЯ ИНФОРМАЦИЯ

1-42

Дополнительные  фары (1) поставляются  компани-
ей AGCO по дополнительному заказу.
Этот  вариант  поставки  включает  в  себя  электри-
ческие кабели, а также соответствующие инструк-
ции по монтажу.

Указатели  положения  и  направления (2) должны
поставляться  изготовителем  жатки,  откидываю-
щейся наверх, и устанавливаться на передней час-
ти жатки.

Монтажные  размеры  этих  устройств - обязатель-
ных для передвижения по дорогам - должны быть
следующими:

•

Дорожный  просвет  (А)  в  диапазоне  от 600 до
1500 мм;

•

- расстояние между фонарями и наружным краем
машины (В) меньше или равно 400 мм.

Электрические  соединения  должны  обеспечивать
возможность  одновременно  включения  как  стан-
дартного осветительного оборудования комбайна,
так и вспомогательного.
Во время передвижения машины по дороге с жат-
кой,  откидывающейся  наверх,  должны  быть  вклю-
чены следующие устройства:

•

- вспомогательные фары (1);

•

- передние указатели положения и направления
(2) на жатке;

•

-  габаритные  фонари  (стандартная  оснастка
машины);

•

- все задние фонари.

Следующее  оборудование  должно  быть  выключе-
но:

•

- штатные фары комбайна;

•

-  указатели  положения  и  передние  указатели
направления,  являющиеся  стандартной  оснаст-
кой машины.

Рис. 33

1

2

2

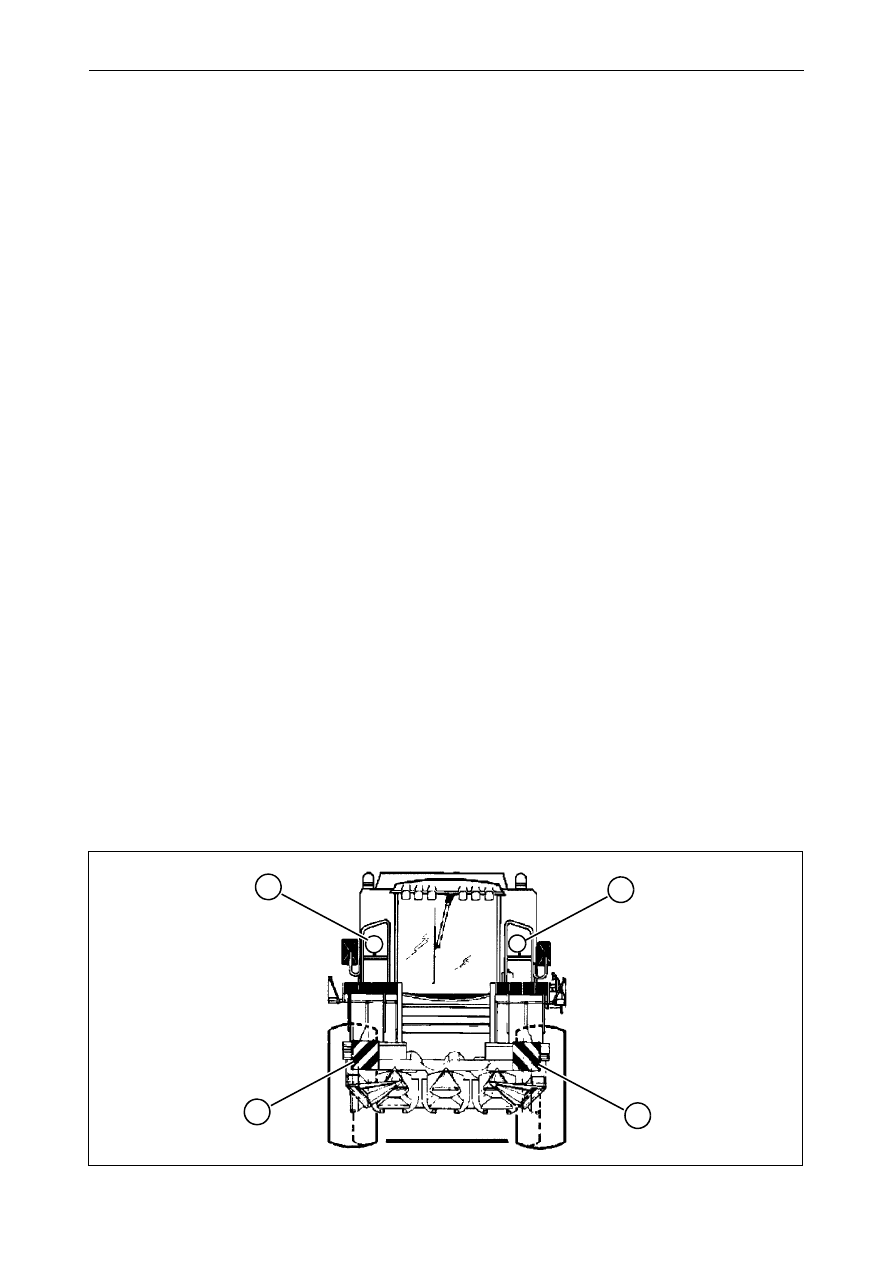

Рис. 34

ОБЩАЯ ИНФОРМАЦИЯ

1-43

1.17  РАСПРЕДЕЛЕНИЕ ВЕСА

Распределение  массы  по  двум  осям  зависит  от
оснащения комбайна.

Если  присоединенная  жатка  отличается  от  жатки,
входящей  в  стандартную  оснастку,  следует  пом-
нить,  что  не  менее 20% общей  массы  машины
должно приходиться на заднюю ось.

В  соответствии  приведенной  выше  информацией
может потребоваться установка балластного груза
на заднюю часть комбайна.

Для стран, в которых разрешено применение бал-
ластных  грузов,  часть  балластного  веса  может
быть  обеспечена  за  счет  использования  "водного"
балласта в соответствии с рекомендациями произ-
водителя шин (стр. 8-7).

Проверить  распределение  общего  веса  (с
присоединенной жаткой) на две оси.

Проверить пригодность оборудования для взвеши-
вания.

Во время взвешивания топливный бак машины дол-
жен быть заполнен, и оператор должен находиться
на своем сиденье в кабине.

Убедиться,  что  нагрузка  на  каждую  ось  и  общая
масса не превышают макс. значения, разрешенные
изготовителем  и  указанные  в  документах,  разре-
шающих движение по дорогам.

Это выполняется следующим образом:

•

Установить жатку на высоте около 350 мм от зем-
ли;  установить  переднюю  ось  комбайна  в  центр
весовой площадки (1) и измерить массу (Ma).

•

Установить  заднюю  ось  комбайна  в  центр  весо-
вой площадки (1) и измерить массу (Mр).

•

Вычислить  общую  массу  как  сумму  предвари-
тельно измеренных масс:       Mt = Ma + Mp

•

Определить, действительно ли 20% общей мас-
сы машины приходится на заднюю ось, для чего
вычислить  отношение Mp/Mt; это  отношение
должно  быть  больше  или  равно 0,20, что  соот-
ветствует 20%.

Mp: Mt

0,20 (или 20%)

Если  полученное  выше  отношение  меньше 0,20,
увеличить нагрузку на заднюю ось, добавляя соот-
ветствующие балласты (масса балластов = Mz).

При повторном расчете общей массы следует учи-
тывать также массу дополнительных балластов:

(Mp + Mz): (Mt + Mz)

0,20 (или 20%)

Например: вес, измеренный на передней оси маши-
ны с присоединенной жаткой, Ma = 12000 кг; вес,
измеренный на задней оси машины с присоединен-
ной жаткой, Mp = 3100 кг.

Общая масса машины:
Mt = Ma + Mp = 12000 + 3100 = 15100 кг.

Отношение Mр: Mt = 3100: 15100 = 0,20°, что соот-
ветствует 20,5 %, т. е. норме.

≥

≥

1

1

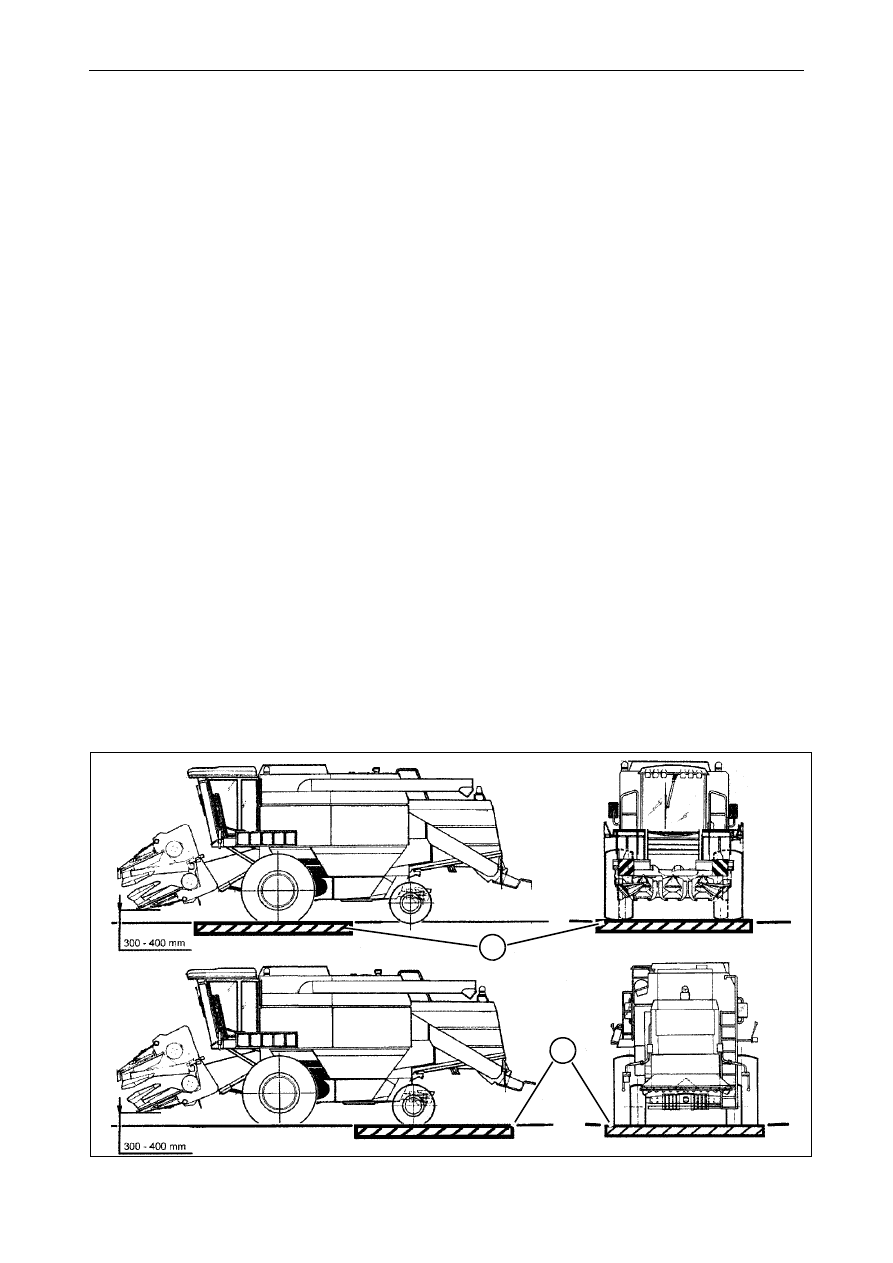

Рис. 35

ОБЩАЯ ИНФОРМАЦИЯ
