Гидросистема рабочих органов косилки КС-200

Для очистки масла применен всасывающий фильтр тонкой очистки, на корпусе которого установлен вакуумметр 2 (рисунок 1.18).

1 крестовина; 2 вакуумметр; 3 угольник; 4 – штуцера; 5 – фильтр; 6 кран

Рисунок 1.18 – Фильтр всасывающий

Для очистки рабочей жидкости гидросистемы силовых гидроцилиндров применяется напорный фильтр (рисунок 1.19).

1 – кольцо уплотнительное; 2 – заглушка транспортная; 3 – головка фильтра; 4 – стакан; 5 фильтроэлемент; 6 – пружина

Рисунок 1.19 – Фильтр напорный

Для очистки рабочей жидкости гидросистемы косилки применяется всасывающий сливной фильтр установленный в масляном баке. Масляный бак 3 (рисунок 1.20) расположен позади кабины на площадке около радиатора.

1 крышка; 2 – фильтроэлемент; 3 – бак масляный; 4 – датчик минимального уровня масла; 5 – датчик аварийной температуры масла; 6 маслоуказатели

Рисунок 1.20 – Бак масляный

1. Система электрооборудования косилки КС-200

Схема электрическая принципиальная косилки (приложение Б, рисунок Б.1) однопроводная, постоянного тока, напряжением 24 В.

В систему электрооборудования входят источники тока, пусковые устройства, контрольноизмерительные приборы, устройства освещения и сигнализации, коммутационная аппаратура, различные датчики, жгуты и провода.

Перечень элементов электрооборудования приведен в приложении Б, таблица Б.1.

Схема электрическая принципиальная тележки (приложение Б, рисунок Б.2).

Схема соединений шкафа распределительного косилки представлена на рисунке 1.21.

Рисунок 1.21 – Схема соединений шкафа распределительного

1. Органы управления и приборы косилки КС-200

   1. Кабина

      На косилке установлена одноместная кабина повышенной комфортности с системой кондиционирования воздуха. В кабине имеется дополнительное сиденье.

      Расположение органов управления косилкой и оборудование кабины показано на рисунке 1.22.



      1 – пульт управления; 2 – модуль терминальный; 3 – рукоятка управления скоростью движения; 4 – панель боковая; 5 – молоток специальный; 6 – шторка солнцезащитная; 7, 10 – зеркала; 8 – маяк проблесковый; 9 – стеклоочиститель; 11 – ручка внутренняя; 12 – ручка наружная; 13 – дверь; 14 – дополнительное сиденье; 15, 20 – карманы; 16 – сиденье оператора; 17 – стояночный тормоз; 18 – рулевая колонка; 19 – педаль гидравлического тормоза




      Рисунок 1.22 – Кабина






      1. – пульт управления закреплен на кронштейне, жестко связанном с сиденьем оператора и перемещается в вертикальном и горизонтальном направлении вместе с сиденьем.

         На пульте располагается рукоятка управления скоростью движения и закреплен модуль терминальный.

         За рукояткой управления скоростью находится подлокотник.

         На пульте располагаются основные элементы управления рабочими органами косилки.

      2. – модуль терминальный предназначен для вывода информации с датчиков на дисплей.

      3. – рукоятка управления скоростью движения предназначена для изменения скорости и направления движения косилки.

      4. – панель боковая предназначена для запуска двигателя и управления отдельными функциями.

      5. – молоток специальный, предназначен для разрушения стекла кабины при возникновении аварийной ситуации в случае заблокирования двери кабины.

      6. – шторка солнцезащитная, предназначена для защиты оператора от прямых солнечных лучей. Для опускания потянуть вниз за язычок шторки, для поднятия потянуть вниз за шнурок.

      7, 10 – зеркала заднего вида.

      1. – маяк проблесковый. Включается при движении по дорогам общей сети.

      2. – стеклоочиститель, предназначен для очистки лобового стекла.

      1. – дверь входа в кабину. Для открытия двери снаружи необходимо вставить ключ в замок, повернуть его против часовой стрелки, вынуть ключ, нажать на кнопку ручки 12, открыть дверь. Для открытия двери изнутри необходимо придерживая дверь перевести ручку 11 вперед. Закрытая дверь фиксируется изнутри ручкой, расположенной в торце замка двери.

      2. – дополнительное сиденье используется при обучении. Жестко зафиксировано.

       ЗАПРЕЩАЕТСЯ перевозка пассажиров на дополнительном сиденье.

      15, 20 – карманы, расположены в нижней части двери и правого бокового стекла, предназначены для хранения мелких вещей.

      1. – сиденье оператора. Предназначено для управления косилкой в удобной рабочей позе.

         Сиденье регулируется в продольном направлении по массе оператора, высоте расположения подушки сиденья от пола, углу наклона спинки, имеет съемный подголовник.

      2. – рукоятка стояночного тормоза предназначена для затормаживания косилки на стоянке. Для затормаживания рукоятку, потянуть вверх, для растормаживания предварительно приподнять, повернуть ее на 90º против часовой стрелки и опустить.

      3. – рулевая колонка. На колонке расположено рулевое колесо и элементы управления, используемые при движении косилки.

         Рулевая колонка вместе с рулевым колесом регулируется по углу наклона. Само рулевое колесо регулируется по высоте.

      4. педаль гидравлического тормоза. Для затормаживания косилки нажимать на педаль.






   2. Пульт управления косилки КС-200

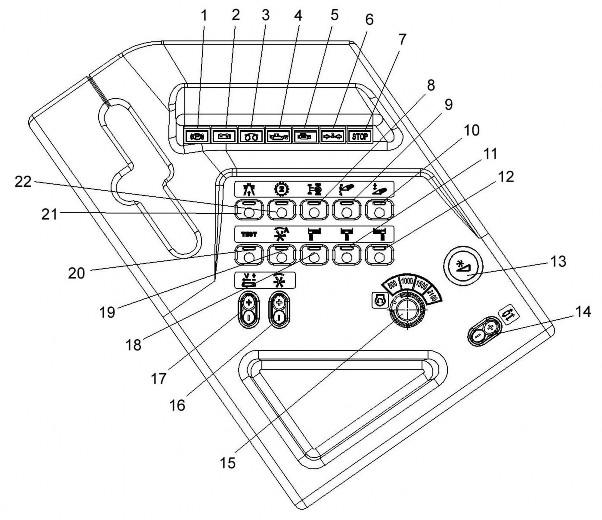

      Пульт управления расположен с правой стороны сиденья оператора (рисунок 1.23).



      1 контрольная лампа стояночного тормоза; 2 контрольная лампа разряда аккумуляторных батарей; 3 контрольная лампа предпускового подогрева дизеля; 4 контрольная лампа аварийного давления масла в двигателе; 5 контрольная лампа диагностики двигателя; 6 контрольная лампа включения переливной секции; 7 контрольная лампа аварийных режимов работы косилки; 8 переключатель включения блокировки дифференциала; 9 переключатель включения режима плавного подъема/опускания жатки; 10 переключатель принудительного опускания жатки; 11 переключатель валок в центре; 12 переключатель валок справа; 13 кнопка включение жатки; 14 переключатель прокачки гидроцилиндров; 15 – переключатель частоты вращения коленчатого вала двигателя; 16 переключатель регулировки оборотов мотовила; 17 переключатель регулировки скорости транспортера; 18 переключатель валок слева; 19 переключатель включения автомата скорости мотовила; 20 переключатель запроса диагностических кодов; 21 переключатель режима движения ДОРОГА/ПОЛЕ; 22 переключатель включения второй передачи

      Рисунок 1.23 – Пульт управления











      1. – контрольная лампа включения стояночного тормоза. Загорается и горит после включения стояночного тормоза;

      2. –  контрольная лампа разряда аккумуляторных батарей. Загорается и горит после включения выключателя МАССА, гаснет после запуска двигателя. Если лампа продолжает гореть при работающем двигателе это сигнализирует о неисправности генератора или аккумуляторных батарей;

      3. –  контрольная лампа предпускового подогрева дизеля;

      4. –  контрольная лампа аварийного давления масла в двигателе. Загорается при падении давления масла в двигателе ниже 0,8 Бар;

      5. –  контрольная лампа диагностики двигателя. Предназначена для считывания «кодов ошибок», при нажатии и удержании переключателя ТЕСТ;

      6. –  контрольная лампа включения переливной секции. Загорается и горит при включении переливной секции;

      7. –  контрольная лампа аварийных режимов работы косилки;

      8.  переключатель включения блокировки дифференциала. Автоматическое отключение через 60 сек.



      9. – переключатель включения режима плавного подъема/опускания жатки;

      10. –  переключатель принудительного опускания жатки;

      11. –  переключатель валок в центре;

      12.  переключатель -

          валок справа;

      13.  кнопка включение жатки;

      14.  переключатель прокачки гидроцилиндров;

      15.  переключатель частоты вращения коленчатого вала двигателя.

      Имеет пять фиксированных положений.

      При повороте ручки по часовой стрелке из первого О положения в следующие четыре фиксированных положения частота вращения коленчатого вала двигателя увеличивается до максимальной.

      16  переключатель регулировки оборотов мотовила;






      1. – переключатель регулировки скорости транспортера;

      2.  переключатель валок слева;

      3. –  переключатель включения автомата скорости мотовила;

      4. –  переключатель запроса диагностических кодов;




      5.  переключатель движения ДОРОГА/ПОЛЕ;

      6.  переключатель включения второй передачи;

1. Рукоятка управления скоростью движения косилки КС-200




   При запуске двигателя должна находиться в НЕЙТРАЛЬНОМ положении и отклоняться в сторону оператора (на себя) для замыкания электроцепи запуска двигателя.

   При перемещении рукоятки вперед возрастает скорость движения.

   При движении задним ходом звучит прерывистый звуковой сигнал.

   Рукоятка управления скоростью движения 1 (рисунок 1.24) расположена на пульте управления справа от сиденья оператора.

   На рукоятке управления скоростью движения расположены:



   1. – кнопка управления жаткой, имеет два положения:

      • вверх (подъем жатки, не фиксированное);

         вниз (опускание жатки, не фиксированное);

   2. – переключатель управления жатки;



   3. – кнопка управления мотовилом, имеет четыре положения:

   • вверх (подъем мотовила, не фиксированное);

      вниз (опускание мотовила, не фиксированное);



   • вправо (перемещение мотовила назад, не фиксированное);



   • влево (вынос мотовила вперед, не фиксированное).






   1 – рукоятка управления скоростью движения; 2 – кнопка управления жаткой; 3 – переключатель (I, II положение жатки);

   4 – кнопка управления мотовилом; 5 – кнопка звукового сигнала

   Рисунок 1.24 Рукоятка управления скоростью движения






2. Колонка рулевая косилки КС-200

   Расположение элементов управления на рулевой колонке показано на рисунке 1.25.



   1 – пепельница; 2 – выключатель аварийной сигнализации; 3 – подрулевой переключатель; 4 – колесо рулевое; 5 – ручка;

   6 – крышка; 7 – рукоятка фиксации угла наклона колонки; 8 – контрольная лампа включения дальнего света; 9 – контрольная лампа указателей поворотов

   Рисунок 1.25 – Колонка рулевая




   1 – пепельница. Для открытия потянуть за верхнюю часть вниз и влево. Для очистки вытянуть из ниши;

   1. – выключатель аварийной сигнализации. При нажатии включается аварийная сигнализация и мигает лампа подсветки выключатепя. При повторном нажатии сигнализация отключается;

   2. – рукоятка подрулевого переключателя. При нажатии на рукоятку подается звуковой сигнал. Переключатель имеет четыре фиксированных и одно подпружиненное положения:

      1. – среднее фиксированное – включен ближний свет транспортных фар (при включенных габаритных огнях);

      2. – вверх подпружиненное – сигнализация дальним светом;

      3. – назад фиксированное – включены левые указатели поворота. Мигает контрольная лампа 7;

      4. – вперед фиксированное – включены правые указатели поворота. Мигает контрольная лампа 7;

      5. – вниз фиксированное – включение дальнего света. Горит контрольная лампа 8.

   3. – рулевое колесо с ручкой 5 предназначено для изменения направления движения косилки.

   Для регулировки рулевого колеса по высоте:

   • отверните крышку 6;

   • установите рулевое колесо на необходимую высоту;

   • заверните крышку 6.

     Для регулировки угла наклона рулевой колонки:

   • поверните рукоятку 7 фиксации колонки против часовой стрелки;

   • установите необходимый угол наклона колонки;

   • зафиксируйте колонку поворотом рукоятки 7.

    ЗАПРЕЩАЕТСЯ регулировать рулевую колонку и рулевое колесо в процессе движения косилки.

   1. – рукоятка фиксации угла наклона колонки;

   2. – контрольная лампа включения дальнего света. Загорается при включении дальнего света;

   3. – контрольная лампа указателей поворота. Мигает при включении левого или правого поворотов.

      Рулевая колонка расположена на полу площадки управления и предназначена для размещения органов управления и элементов контроля.
