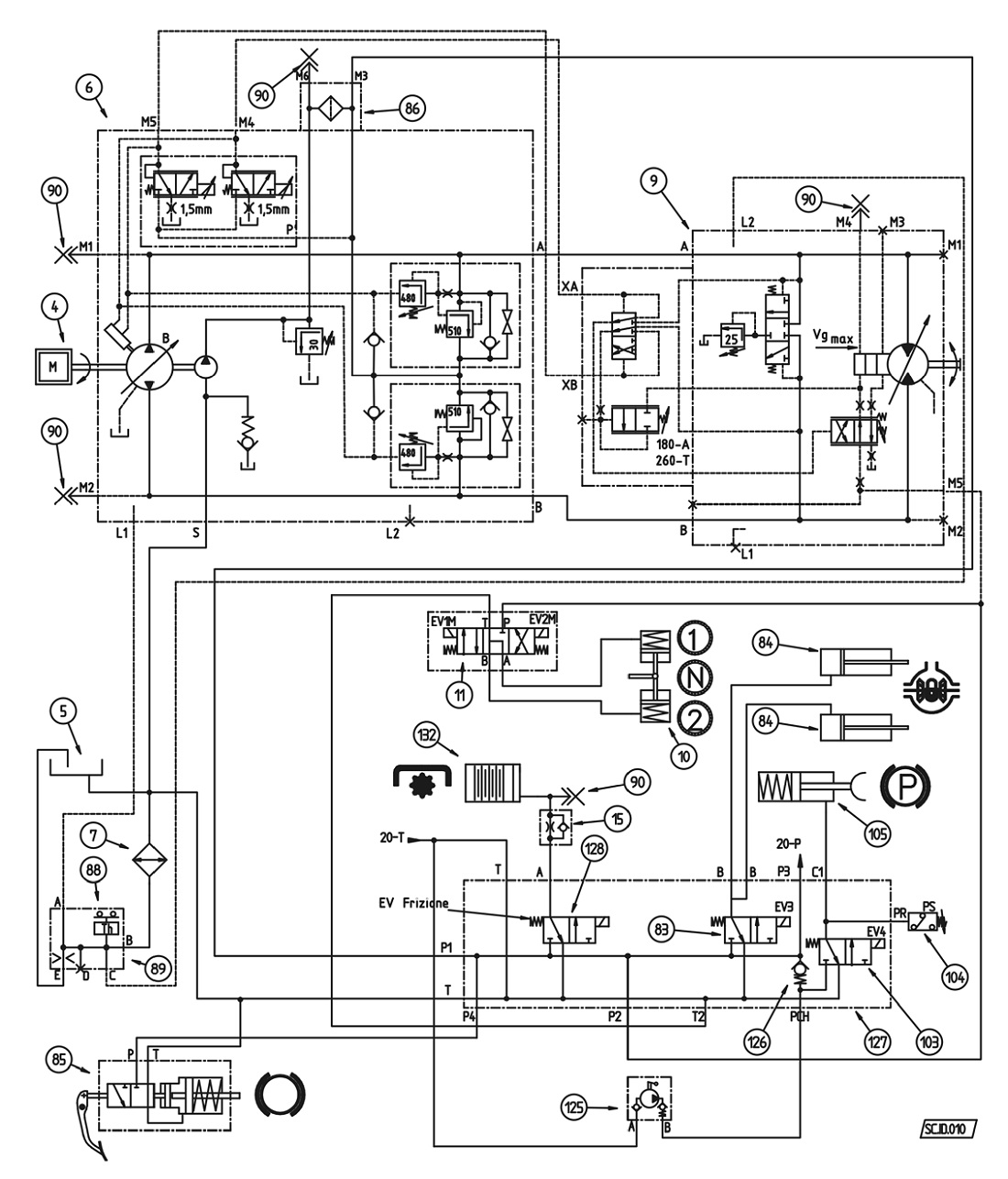

СХЕМА ГИДРОСТАТИЧЕСКОЙ ТРАНСМИССИИ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2









4 Дизельный двигатель
5 Бак для трансмиссионного масла
6 Гидростатический насос, с переменной производительностью
7 Теплообменник
9 Гидростатический мотор, Hydrostatic motor, с переменным рабочим объемом
10 Цилиндры выбора скорости
11 Распределитель выбора скорости и механизма блокировки дифференциала
83 Электромагнитный клапан механизма блокировки дифференциала
84 Гидроцилиндры блокировки дифференциала
85 Сервотормоз
86 Фильтр со сменным элементом
88 Тепловой контакт
89 Блок теплового контакта
90 Напорный трубопровод
103 Электромагнитный клапан стояночного тормоза
104 Реле давления
105 Суппорт стояночного тормоза
125 Аварийный насос
126 Запорный клапан
127 Блок электромагнитных клапанов
128 Электромагнитный клапан муфты ВОМ
132 Муфта ограничения крутящего момента ВОМ


20-Pil (T) / 23-Pil (T) = относится к разъему n° 20 / 23 Pil (T) гидравлического контура.

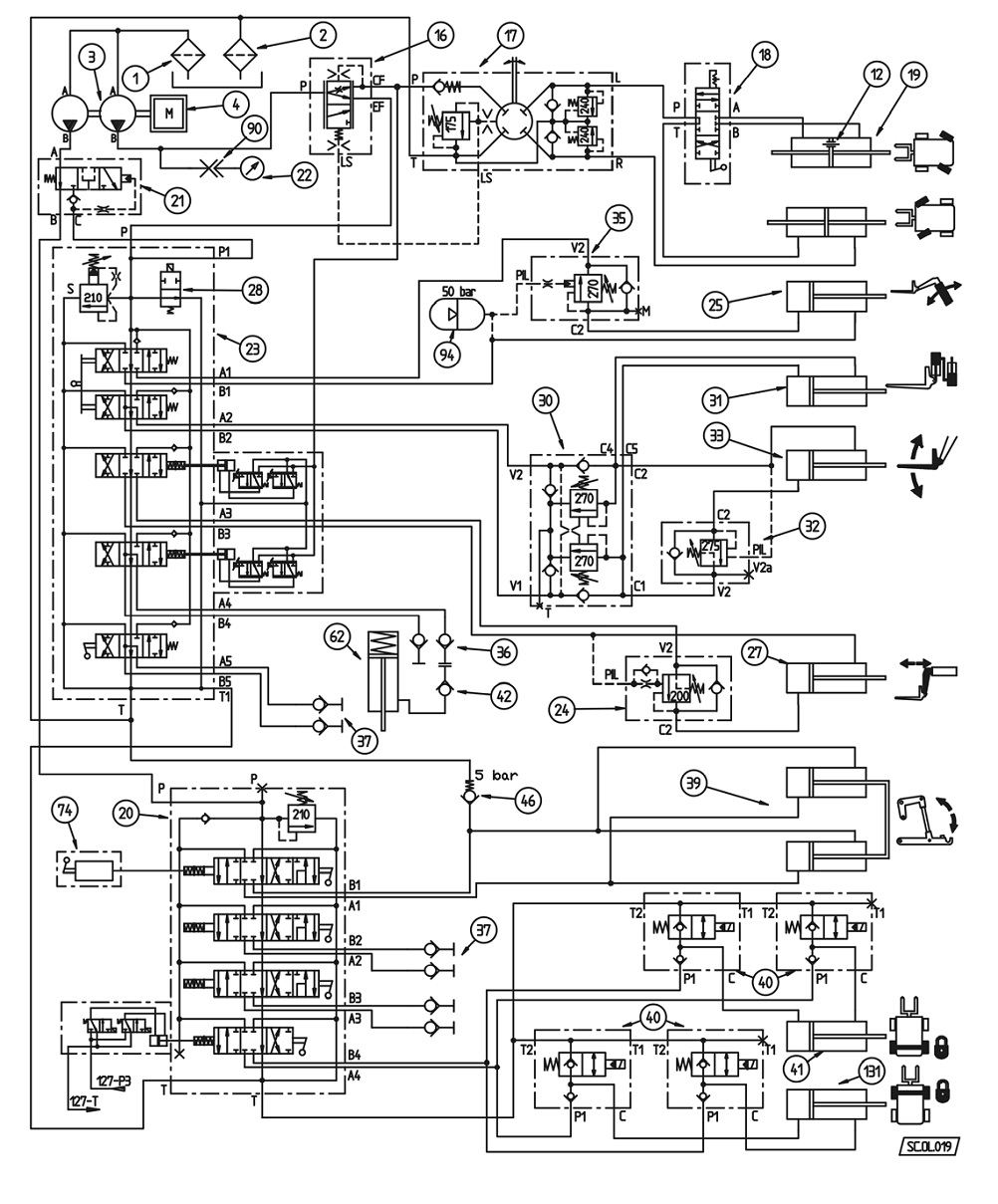

1 Фильтр напорной линии
2 Фильтр сливной линии
3 Двухпоточный насос
4 Дизельный двигатель
12 Volume recovery valve
16 Приоритетный клапан рулевой системы
17 Усилитель рулевой системы
18 Распределитель рулевой системы
19 Гидроцилиндры рулевой системы
20 Дополнительный распределитель
21 Электромагнитный клапан увеличения подачи Delivery increasing solenoid valve
22 Манометр
23 Главный распределитель
24 Распределитель блокировки движений и сложения стрелы
25 Гидроцилиндр подъема стрелы
27 Гидроцилиндр выдвижения стрелы
28 Электромагнитный клапан блокировки движений
29 Блок электромагнитных клапанов блокировки движений
30 Распределитель поворота/выравнивания рамы Carriage/compensation rotation valve
31 Гидроцилиндр выравнивания Compensation cylinder
32 Главный обратный клапан
33 Гидроцилиндр поворота рамы
35 Распределитель блокировки движений и опускания стрелы
36 Передние гидравлические муфты
37 Задние гидравлические муфты
39 Гидроцилиндр задней рамы крепления
40 Запорный клапан гидроцилиндра выравнивания машины
42 Муфта гидроцилиндра отсоединения оборудования Tool release ram snap coupling
46 Обратный клапан
62 Гидроцилиндр быстрого отсоединения оборудованя
90 Разъем напорной линии
94 Аккумулятор
98 Обратный клапан амортизации (демпферный клапан?) Compensed damping check valve
136 Гидроцилиндры выравнивания шасси
143 Блок сервоуправления


127 - P3, 127 - P4, 85 - P , 125 - A, 127 - T = относятся к разъемам n° 85, 125, 127 P (T) / P3,
P4 контура гидростатической трансмиссии.
