Комбайн зерноуборочный самоходный РСМ-101 ВЕКТОР. Каталог деталей - часть 1

Введение

Каталог деталей и сборочных единиц (далее - КДС) комбайна «Вектор» предназначен для составления заявок на запасные части, необходимые при техническом обслуживании и ремонте, а также может служить справочным пособием для сервисных служб.

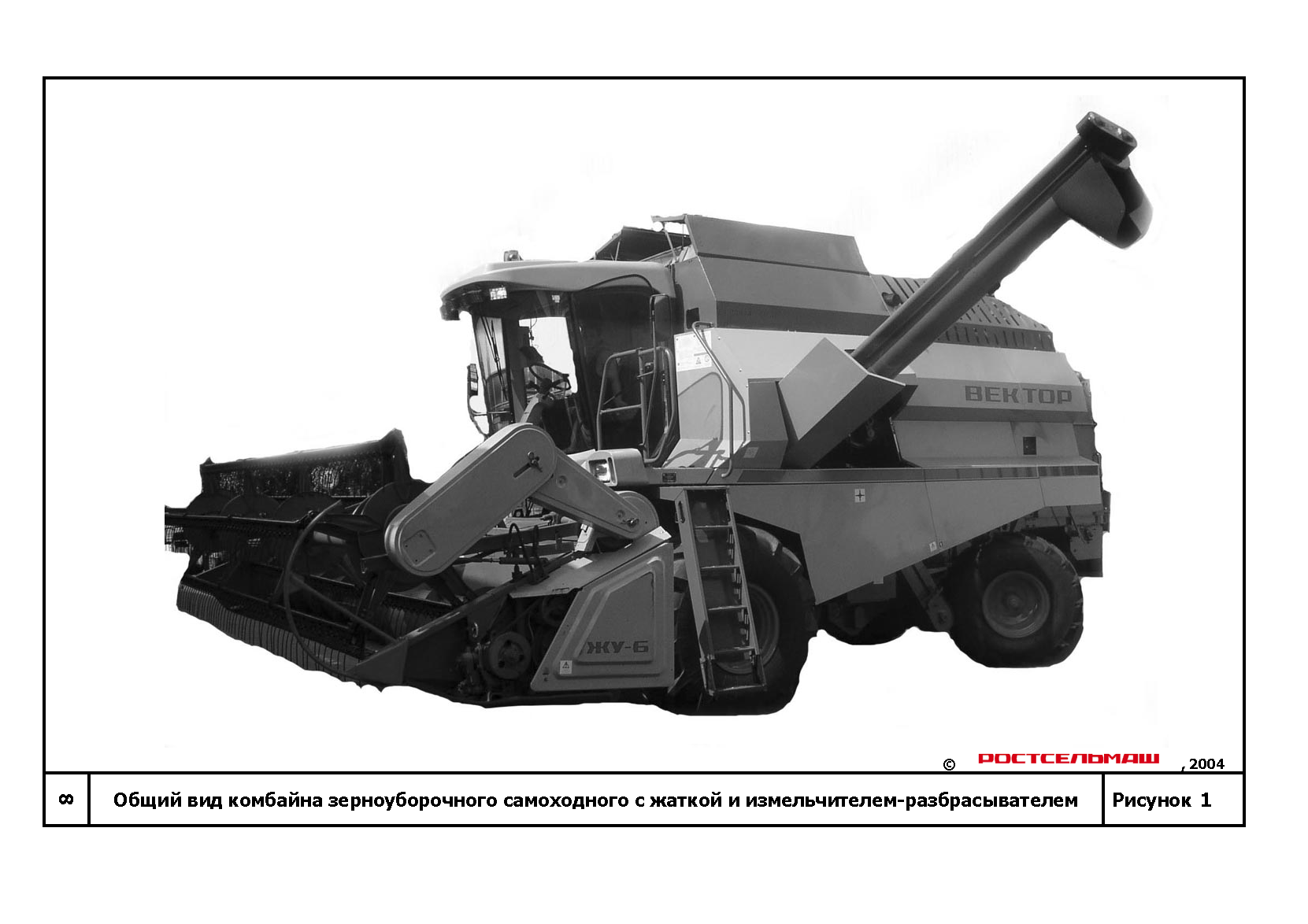

Комбайн «Вектор» предназначен для уборки зерновых колосовых культур прямым и раздельным комбайнированием, с использованием дополнительных приспособлений - для уборки зернобобовых, крупяных, мелкосеменных культур, подсолнечника, семенников трав, сои, кукурузы на зерно и зерностержневую смесь.

Для уборки незерновой части урожая комбайн комплектуется по заказу копнителем или измельчителем-разбрасывателем.

Общие технические характеристики указаны в таблице 1.

Таблица 1

Ширина молотилки	мм	1200
Диаметр молотильного барабана	мм	800
Количество клавиш соломотряса	шт	4
Общая площадь сепарации	кв.м	9,84
Вместимость бункера для зерна	куб.м	6,0
Мощность двигателя номинальная	кВт (л.с.)	143 (195)
Емкость топливного бака	л	540

КДС состоит из схемы деления комбайна «Вектор» на составные части, перечней и иллюстраций деталей и сборочных единиц комбайна «Вектор» (содержащие сведения об их количестве, расположении и конструктивных особенностях), номерного указателя.

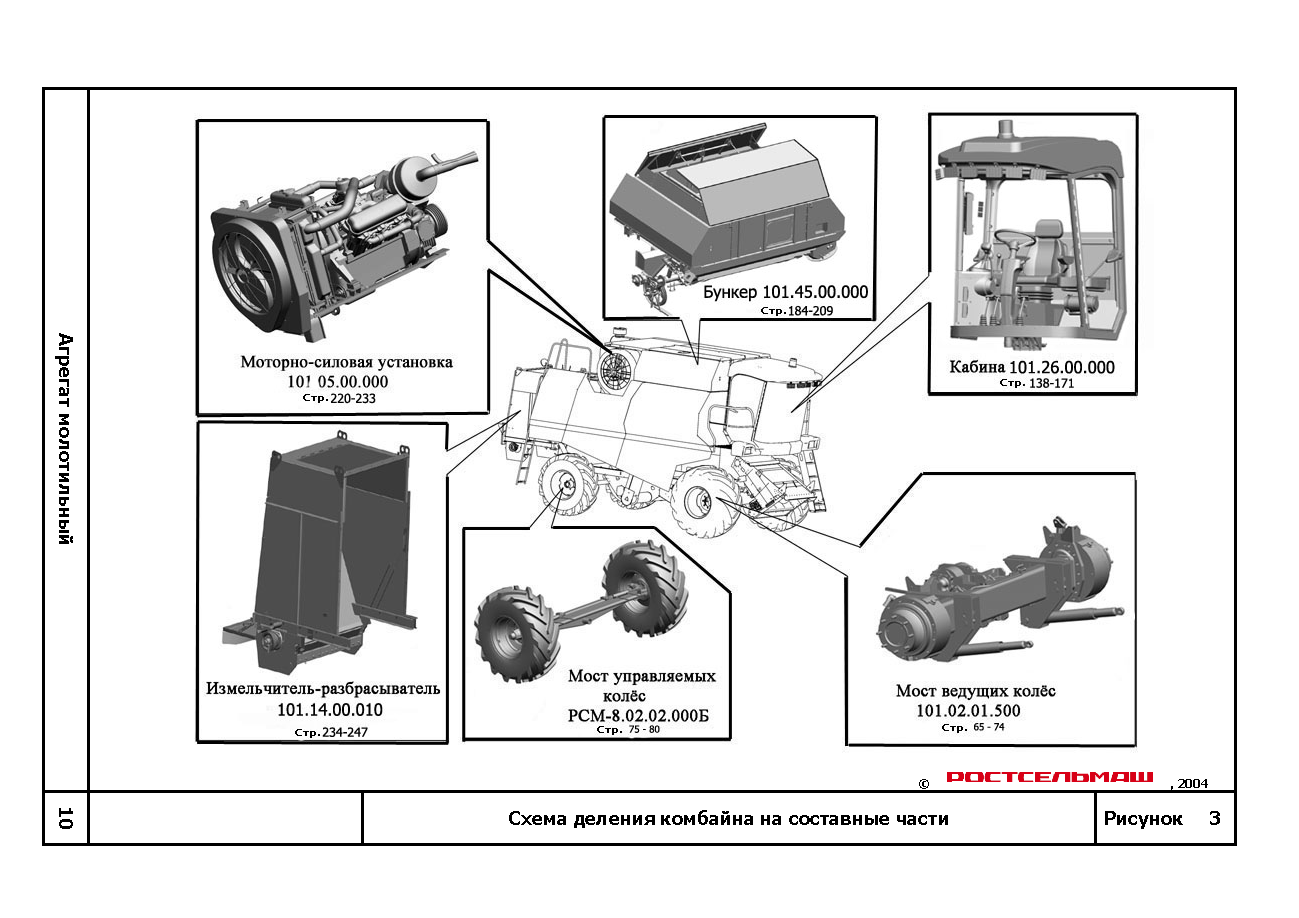

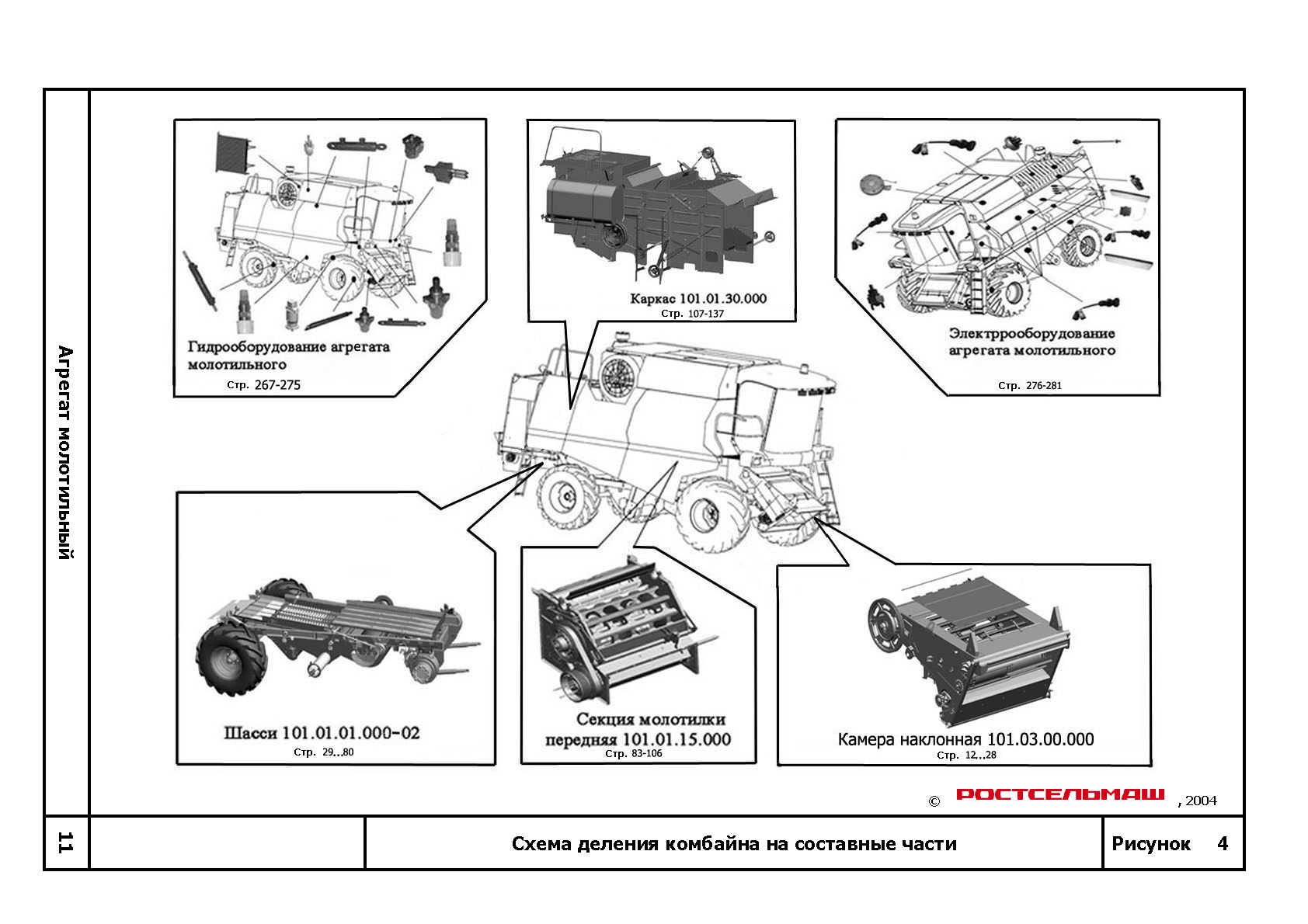

Раздел «Схема деления комбайна на составные части» состоит из иллюстраций, на которых изображены основные сборочные единицы (представленные в данном КДС) со ссылкой на страницы, где они детализированы.

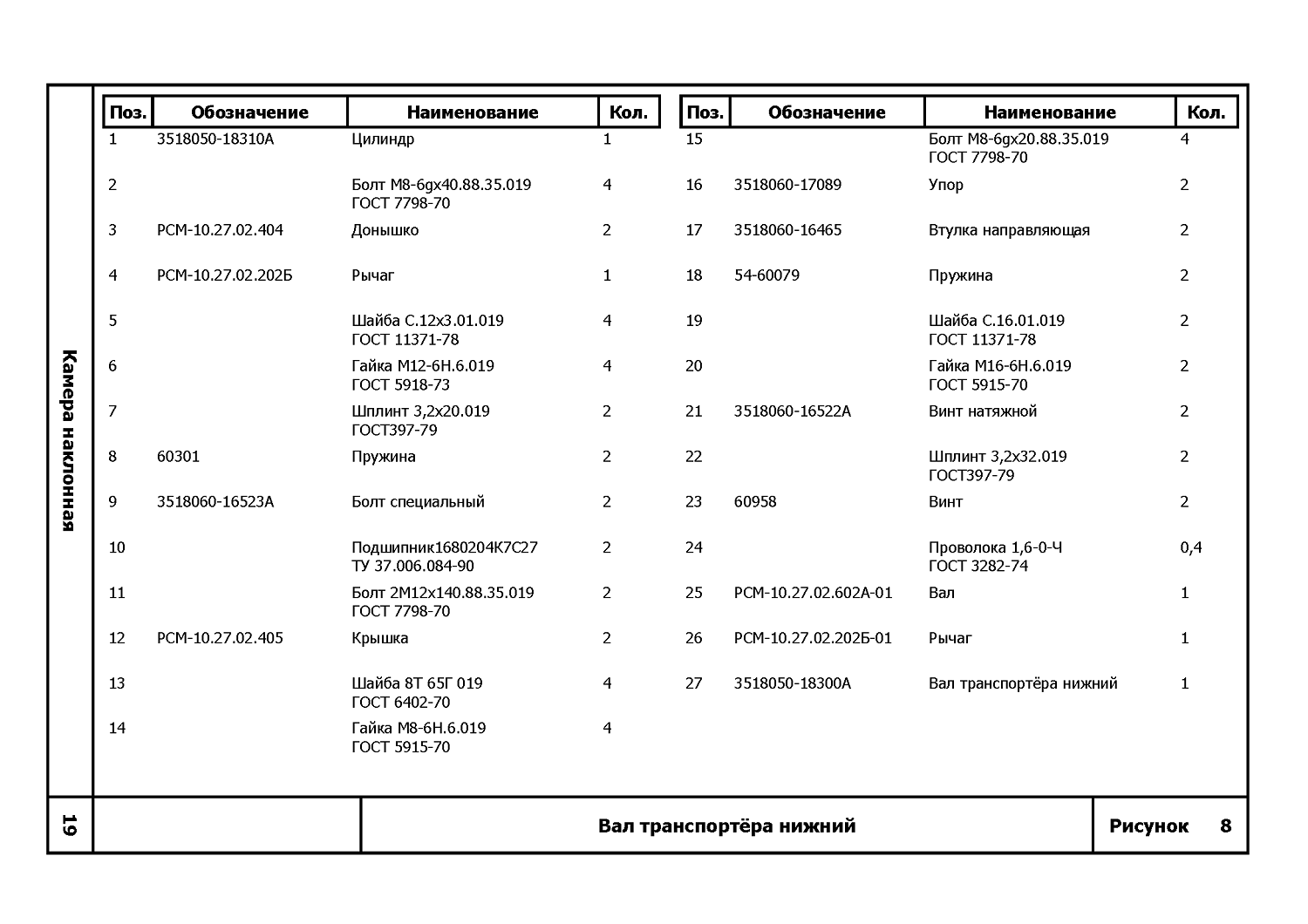

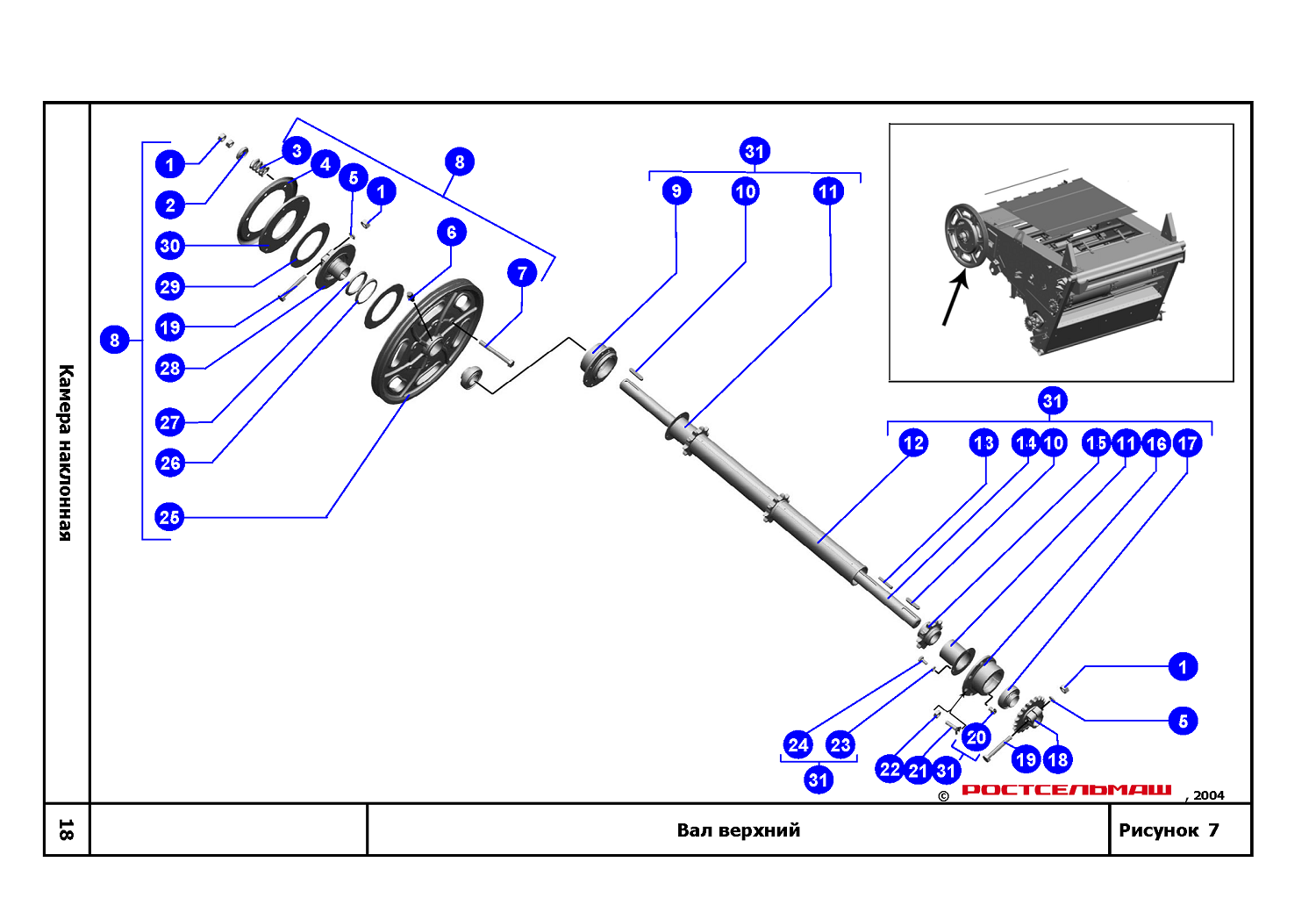

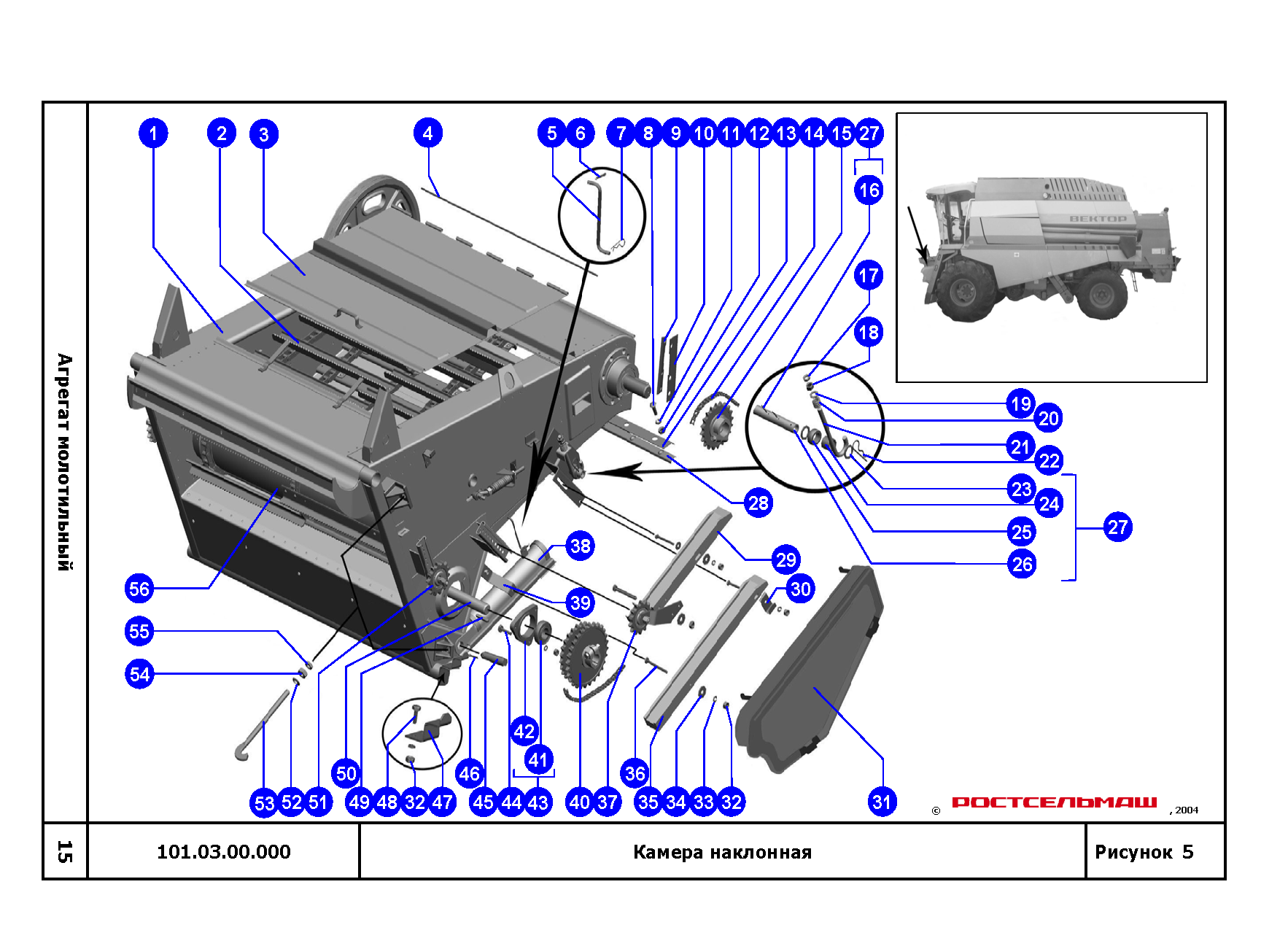

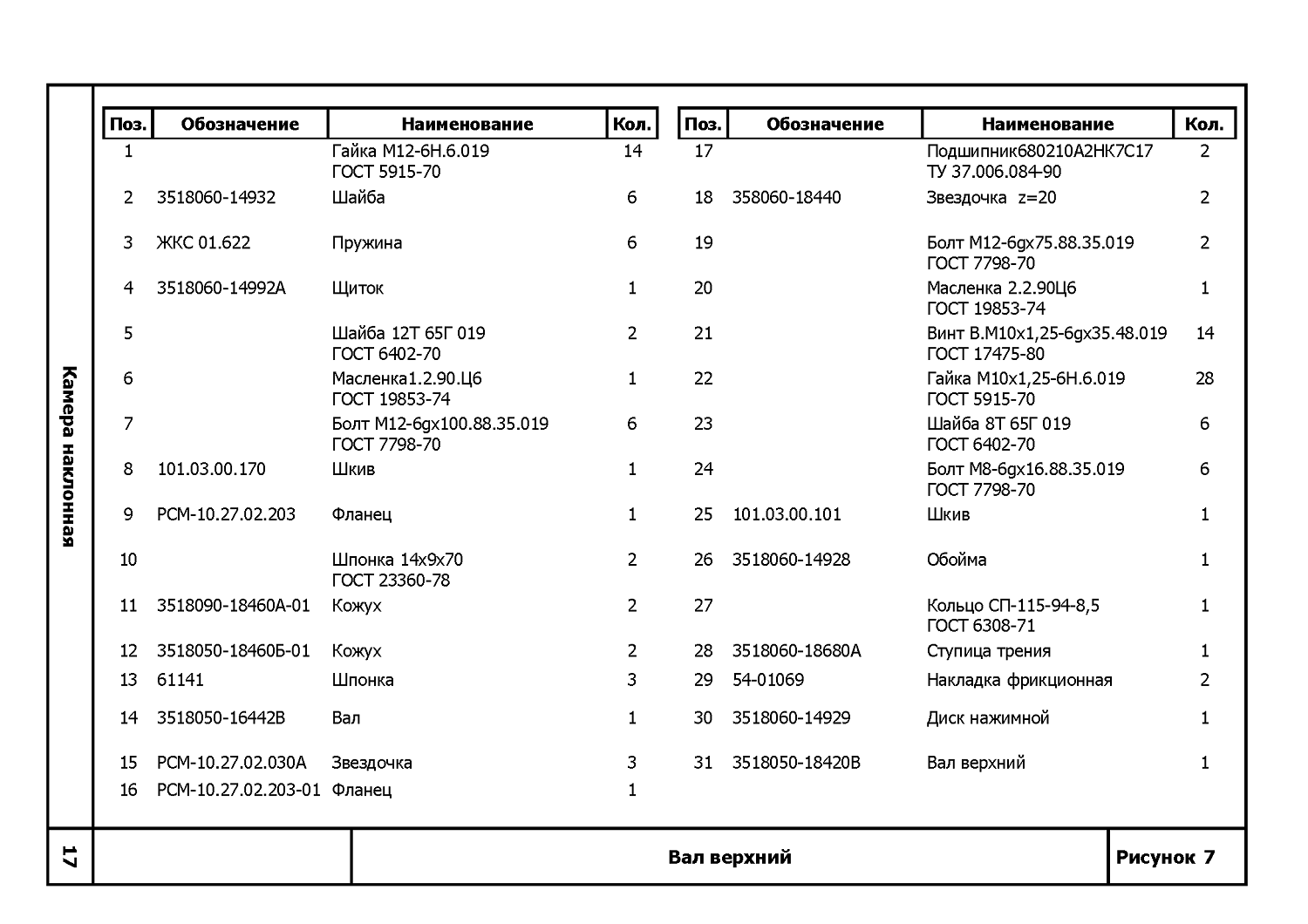

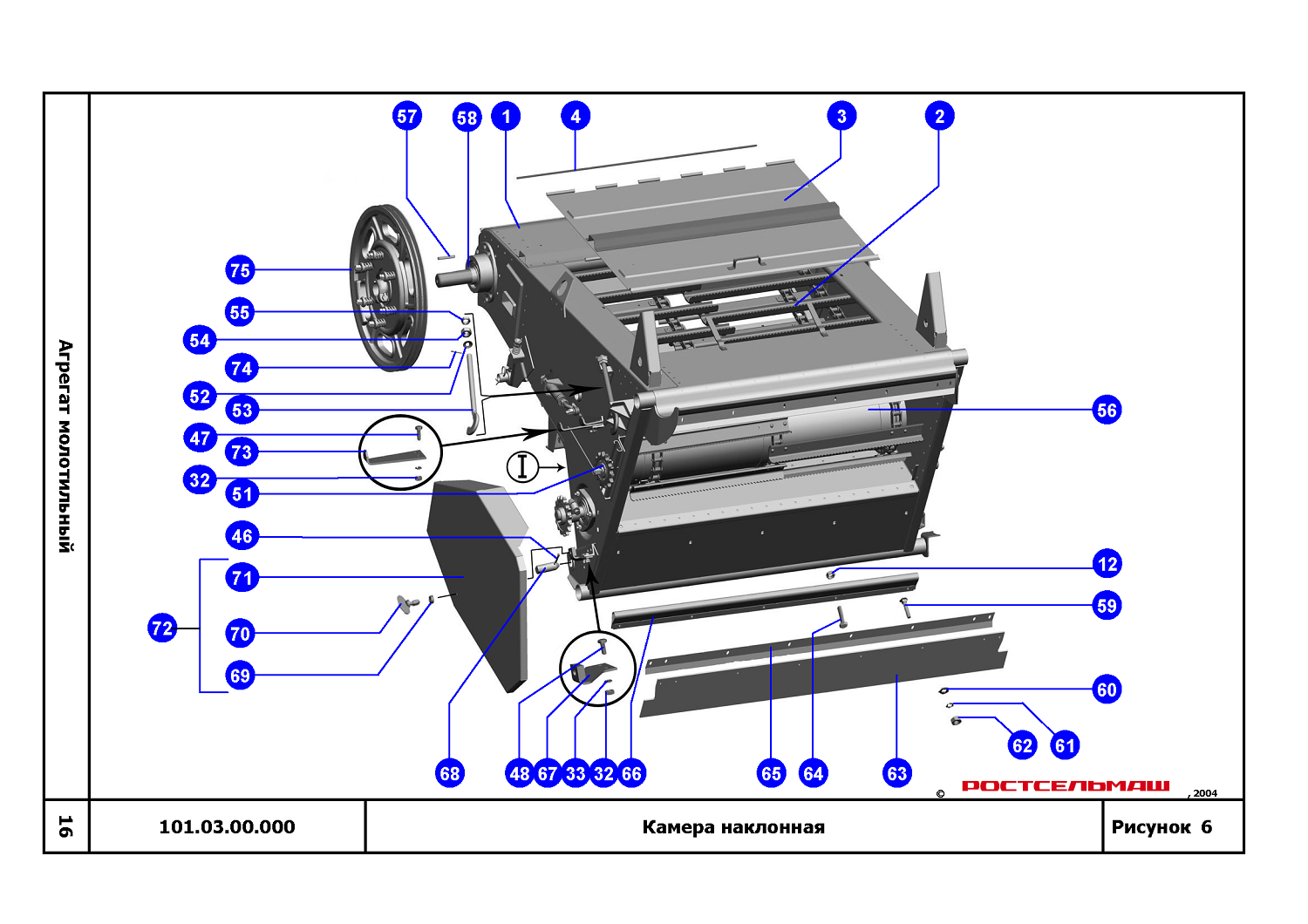

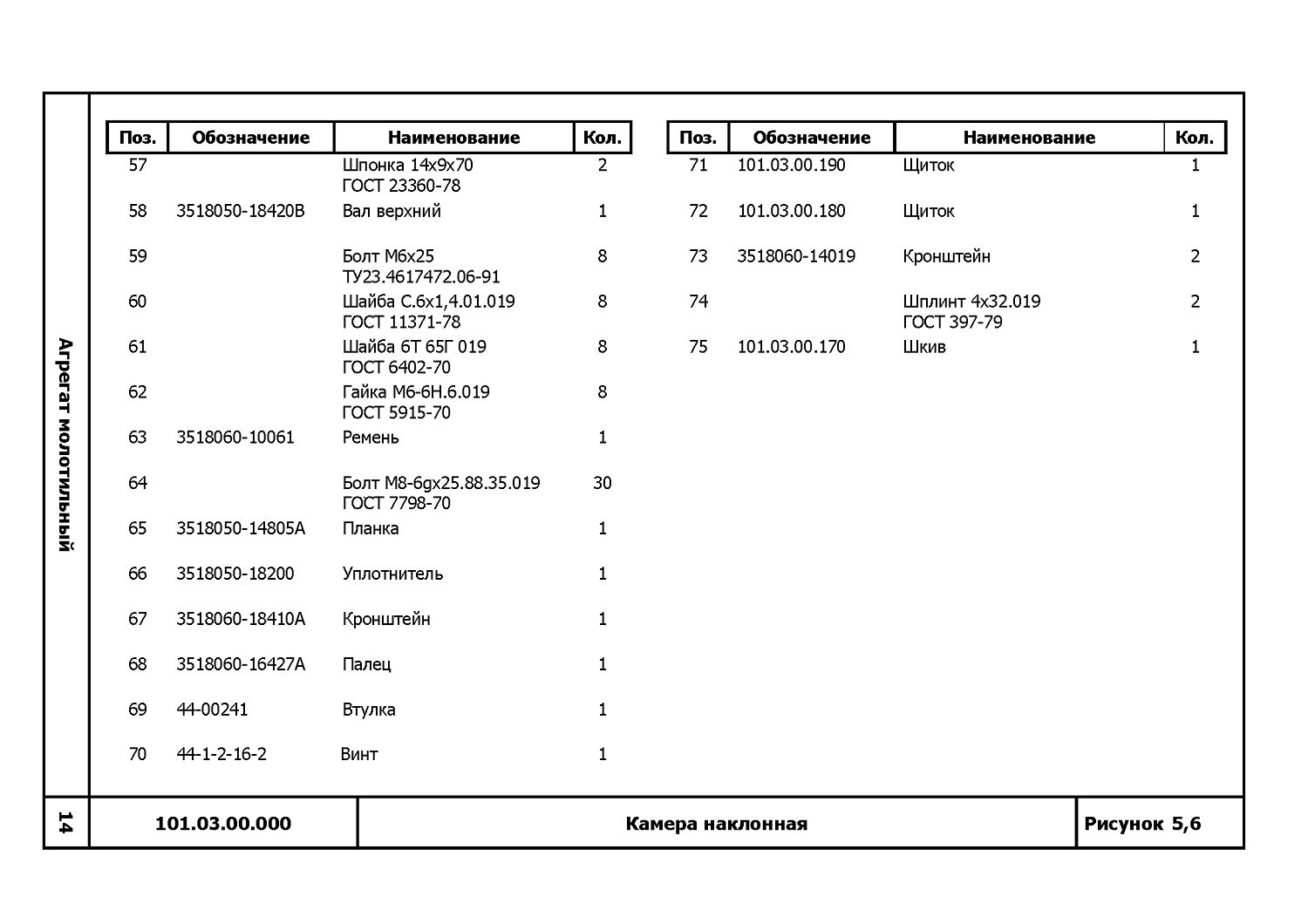

Раздел «Перечни и иллюстрации деталей и сборочных единиц» представлен в виде перечней и иллюстраций, которые располагаются в рамке. Внизу рамки указано наименование сборочной единицы, в которую входит детализируемая сборочная единица, справа от наименования указан номер страницы. Справа в рамке указано обозначение, наименование, номер рисунка детализируемой сборочной единицы. Под изображением указан знак собственности. Иллюстрации представлены в трехмерном изображении с выноской элементов и указанием позиций к деталям. Фигурными скобками объединены позиции деталей, входящие в отдельную сборочную единицу. Перечни оформлены в виде таблицы, включающей в себя номер позиции детали или сборочной единицы, проставленной на иллюстрации, ее обозначение, наименование и количество на детализируемую сборочную единицу. В некоторых перечнях или иллюстрациях размещены рисунки сборочных единиц (или комбайна «Вектор») для указания места расположения детализируемой сборочной единицы. Перечень предшествует иллюстрации. Если к перечню выполнена одна иллюстрация, то на иллюстрации и перечне проставлен один и тот же номер рисунка. Если к перечню выполнено несколько иллюстраций к одному перечню, то на каждой иллюстрации проставлен свой номер, а в перечне через запятую приведены все номера рисунков.

Раздел «Номерной указатель» содержит перечень сборочных единиц и деталей, в том числе стандартных в порядке возрастания их обозначения с указанием номера рисунка, на котором они изображены. Если эти детали или сборочные единицы находятся на нескольких рисунках, в «Номерном указателе» перечислены все номера рисунков.

Обозначение сборочных единиц и деталей комбайна «Вектор» состоит из девяти цифр. Первые три цифры обозначают базовую модель (101). Вторые две цифры обозначают агрегат комбайна (01-агрегат молотильный). Последующие

две цифры обозначают номер группы (03 - вентилятор). Номер сборочной единицы указывается последними тремя цифрами, кратными десяти, например, 101.02.01.500 - Мост ведущих колес. Номер детали указывается последними тремя цифрами, не кратными десяти, например, 101.02.01.415 - Рычаг.

Дополнительные последние цифры 01, 02 и т.д., проставленные через дефис, указывают на исполнение. Если после цифрового обозначения стоит буква (А, Б, В и т.д.), то это значит, что в конструкции этих деталей или сборочных единиц внесены изменения.

Включенные в КДС сборочные единицы и детали с системой нумерации, отличающейся от рассмотренной выше, относятся к стандартным или заимствованным с других машин.

Для заказа запасных частей необходимо знать: обозначение, наименование деталей и сборочных единиц и их количество. Если обозначение и наименование не известно, то в КДС по схеме деления определить составную часть комбайна, куда входят необходимые сборочные единицы или детали. Под изображением этой составной части указан номер страницы на которой находится иллюстрация этой сборочной единицы. На иллюстрации изображена сборочная единица в разобранном виде, показаны все входящие в нее сборочные единицы и детали, от которых проведены выноски с указанием позиций. Определив по иллюстрации номера позиций нужных деталей и сборочных единиц, найти по перечню их обозначение, наименование и количество.

Если обозначение сборочной единицы или детали известно, то поиск осуществляется по номерному указателю. Для этого следует по номерному указателю найти обозначение нужной детали или сборочной единицы. Рядом с обозначением указаны номера иллюстраций содержащих изображение данной детали или сборочной единицы. Открыв страницу с иллюстрацией, определить позиции, а по перечню - наименование, обозначение и количество.
