8.

ПРАВИЛА ЭКСПЛУАТАЦИИ И РЕГУЛИРОВКА СЕЯЛКИ ТС-М4150 И ТС-М8000





8.1. Высевающие секции.

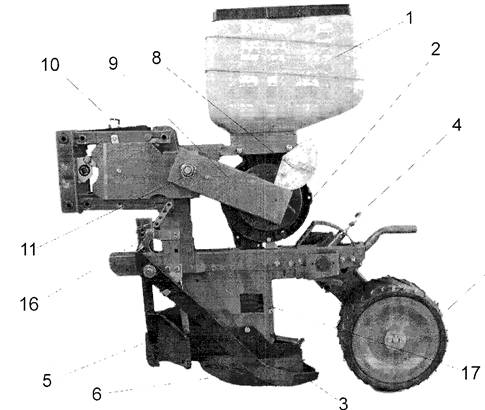

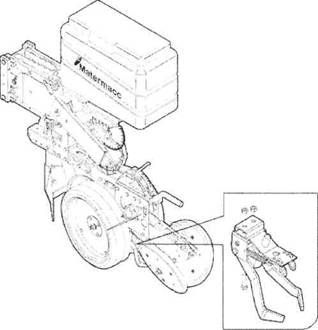

Рис.8 Секция серии 4150 для высева укурузы с анкерным килевидным сошником.

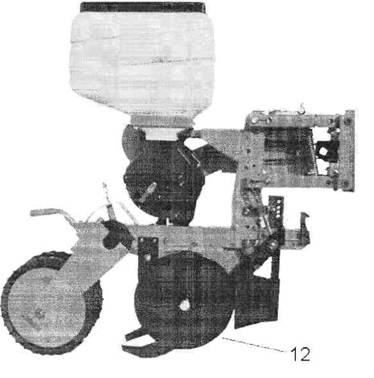

Рис.9 Секция серии 4150 для высева кукурузы с дисковыми сошниками.

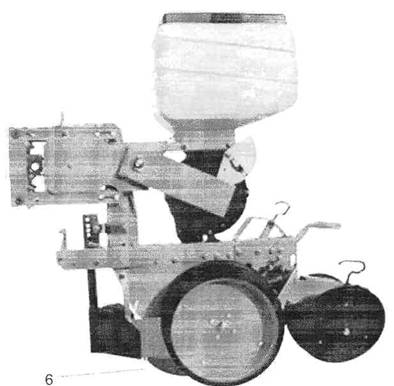

Рис.10. Секция универсальная серии 8000 с анкерным сошни­ком.

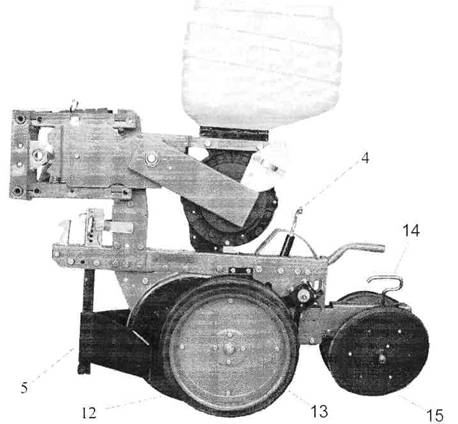

Рис.11. Секция универсальная серии 8000 с дисковым сошни­ком.

14

1.     Бункер семян.

2.     Высевающий аппарат.

3.     Загортач.

4.     Рычаг регулировки глубины заделки семян.

5.     Комкоотвод.

6.     Анкерный сошник.

7.     Прикатывающее колесо.

8.     Рычаг регулировки сбрасывателя семян.

9.     Привод высевающего аппарата.

10.Ручка регулировки давления на почву.

11.Фиксатор пружинный.

12.Дисковый сошник.

13.Колесо, определяющее заглубление семян.

14.Рычаг регулировки давления прикатывающего колеса на почву.

15.Прикатывающая V образная пара колёс.

16.Пружина регулировки давления загортача на почву.

17.Семяпровод с фотоэлементом.

Секции серии 4150 и 8000 могут быть оснащены как дисковыми, так и анкерными сошниками. Для работы на полях с повышенной влажностью рекомендуется устанавливать анкерные сошники. Схема переоборудования секций представлена в приложении 1 и 2.

8.1.1. Регулировка высевающей секции.

Высевающая секция регулируется в зависимости от типа грунта и от высеваемой культуры.

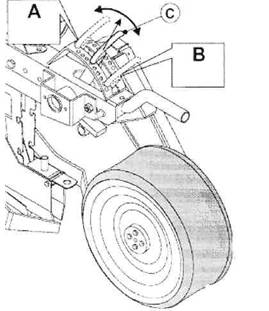

Для регулировки заделки семян в почву выполните сле­дующие операции (для секции се­рии 4150):

1.              Потяните ручку С на себя до выхода зубьев из пазов,

2.              Переместите ручку С в по­ложение А для увеличения глуби­ны или в положение В - для уменьшения,

3.              После изменения глубины отпустить ручку С введя зубцы в соответствующие отверстия.

Рис. 12

15

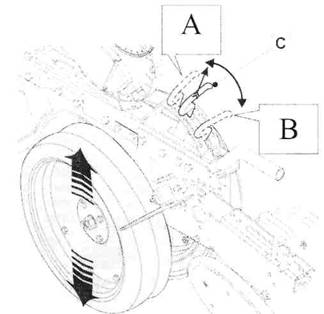

Для регулировки заделки семян в почву выполните сле­дующие операции (для секции се­рии 8000):

1.              Потяните ручку С на себя до выхода зубьев из пазов,

2.              Переместите ручку С в по­ложение В для увеличения глуби­ны или в положение А - для уменьшения,

3.              После изменения глубины отпустить ручку С введя зубцы в соответствующие отверстия.

Рис.13




Для изменения расстояния d в прикатывающей V-образной паре колёс, необходимо:

1.              Открутить гайку 5 (рис.14).

2.              Изменяя место установки дистанционных втулок 2, 3, 4 ре­гулируем расстояние d.

3.              Завинтить гайку 5. Регулировку провести на каждом колесе.

Рис.14

V-образная пара колёс формирует борозду. В зависимости от типа почвы силу давления этой пары можно регулировать. Перемещая ручку D в позицию А, давление уменьшается, в позицию В - уве­личивается.












Рис.16

Рис.17

Давление на почву регулируется пружиной М рис.16. Положение К1-К2 применяется для легких почв, КЗ-К4 для средних, К4-К5 - для тяжелых.

В зависимости от типа грунта секция серии 8000 может быть уком­плектована загортачами рис. 17.

Комкоотвод, поз.5 рис.8, должен скользить по поверхности земли.

Категорически запрещается заглублять его в землю.

Сила давления загортача на почву регулируется натяжением пружи­ны (поз. 16 рис.8).

При необходимости отключения одного или нескольких высеваю­щих аппаратов, достаточно извлечь фиксатор (поз.11. рис.8) из ступицы звездочки и установить его во внешнее отверстие промежуточный оси. Вращение высевающего диска прекращается.



8.1.2. Регулировка высевающего аппарата.



Качество высева семян зависит от правильно подобранного высе­вающего диска (Табл.3).

Таблица 3

Кол-во отверстий	Диаметр отверстий	Семена
24	5,5	кукуруза
24(26)	4,5	кукуруза
24(26)	2,5	подсолнечник
36(48)	2,2(2,0)	свекла, сорго, дыня, каба­чок
36	5,5	фасоль
72	4.5	соя

17

Данные, приведенные в табл.3 являются рекомендуемыми. Окончательный подбор дисков производится пользователем. Рекла­мации по высеву не принимаются, если высев осуществляется непра­вильно подобранными дисками.

Высевающий аппарат MAGICSEM® сконструирован таким образом, что происходит правильное распределение семян в борозде, с постоянным и легко регулируемым расстоянием посева.

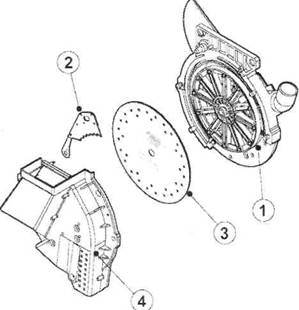

Высевающий аппаратРис.1 8 со­стоит:

S Корпус 1, на который кре­пятся:

-  вращающийся барабан с во­рошителями семян, на который устанавливают высевающий диск.

-  уплотнительные прокладки.

-  система крепления и регули­рования сбрасывателя семян.

S Сбрасыватель семян 2 •S       Высевающий диск 3, заме­няемый в зависимости от вида и размера семян.

^ Крышка 4.



Крышка состоит:

•S Наружная прокладка;

•S Щетка ограничения семян;

•S Делительный механизм с регулируемой перегородкой, слу­жащий для регулирования уровня семян в высевающем аппарате.

•S Эта перегородка регулирует выходное отверстие семян для предотвращения переполнения высевающего аппарата. Перего­родка регулируется смещением размещенной на крышке пружины (рис.19).

^ Щётка для удаления семян для неблагоприятных климатиче­ских условий (повышенная влаж­ность, туман и пр.);

S Поршень, поддерживающий соединение сбрасывателя и высе­вающего диска;



Рис.19

18











Рис. 21



8.1.3. Регулировка высева семян.

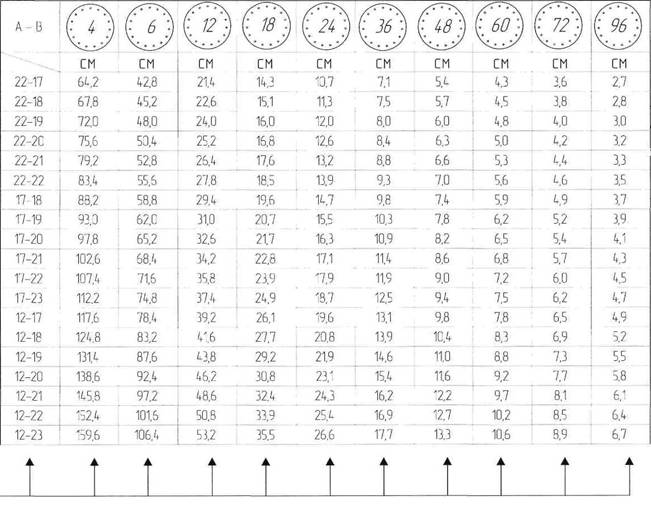

Продольное расстояние высева семян зависит от количества отвер­стий высевающего диска, и от передаточного отношения редуктора приво-да. Данные по регулировке представлены в таблице 4.



8.1.4. Установка высеваю­щего диска.

Выполняемые операции.

Выведите пружину (поз.1) из

зацепления с пазом (поз.2

рис.22), снимите крышку

высевающего аппарата (поз.3 рис.22), снимите сбрасыватель семян (поз.1 рис.23), Установите высевающий диск на

вращающийся барабан

высевающего аппарата

совместив отверстия диска

(рис.17) со штырями -

ворошителями барабана,

поставьте на место

сбрасыватель семян, поставьте крышку

высевающего аппарата, проследив, чтобы поршень (поз.1 рис.24) упирался

в сбрасыватель семян, введите пружину (поз.1) в зацепление с пазом (поз.2 рис.22).

Рис. 23



Рис.24

8.2. Регулировка маркеров.

На сеялке применяются левый и правый маркёры дискового типа. Маркёры предназначены для образования следа на незасеянной части поля, с целью обеспечения прямолинейности рядков и стыковых междурядий при вождении агрегата. Опускание и подъём маркёров осуществляется двумя гидроцилиндрами, которые управляются из кабины трактора. Чтобы определить расстояние Dc используйте формулу:

Dc=IxN, где

21



Рис.25

I-расстояние между рядами, см N-количество секций.

Угол атаки маркёра выставляется, как показано на рис.26. Более точ­ная, настройка производится с учётом характеристики поля.



Продвижение вперед

Рис.26

8.3 Регулировка туковой системы.

Для правильного внесения удобрений необходимо отрегулировать глубину рис.27 и подобрать норму их внесения. 1 -наральник, 2-пружина наральника, 3-тукопровод.

При необходимости тукопровод 3 подогнать по длине.

22






Рис. 27

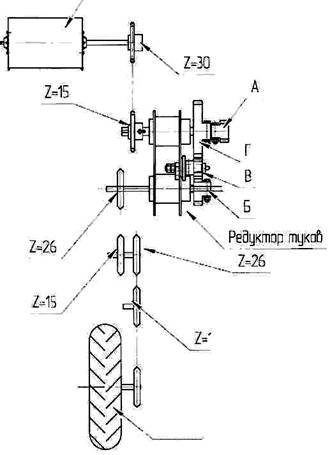

Схема передач на туковысевающий аппарат.

Аппарат тукойысеоающш

Z=15

,  Колесо

Рис.28

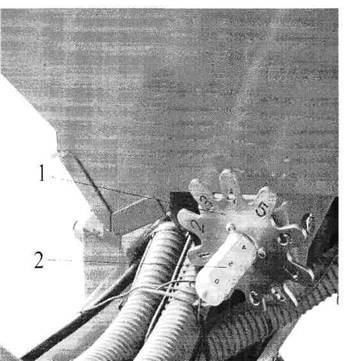

Регулировка внесения удобрений осуществляется изменением числа обо­ротов дозатора поз.1 и величиной открытия заслонки поз.2 рис.29.

Количество оборотов подающихся на дозатор изменяется с помощью пе­рестановки шестерён редуктора туков рис.28.

23

Величина открытия заслонки изменяется при помощи регулировоч­ного механизма (винт - гайка) рис.29. На рис.30, показано схематичное изображение этого механизма.

Пример подбора норм внесения удобрений.

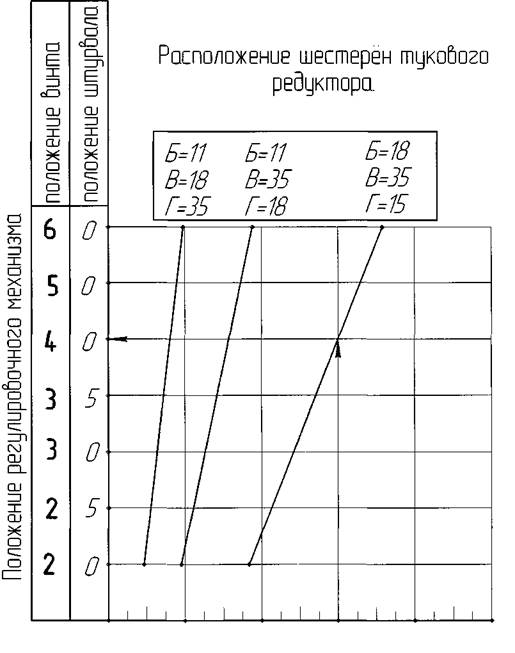

Допустим, необходимо подобрать норму внесения удобрений 300 кг/га, при междурядье 70 см. Находим на оси норм внесения удобрений значение 300 график 1, поднимаемся вверх до пересечения с линией гра­фика и определяем количество зубьев шестерён редуктора туков (Б=18,В=35, Г=15). На рисунке 28 указаны места установки этих шестерён на туковом редукторе. После этого, от точки соприкосновения проведён­ной нами линии с линией графика, проводим горизонтальную линию. Этим, мы определим, что положение штурвала должно равняться 0, а по­ложение винта равно 4.

Аналогично регулировка производится при ширине междурядья 45 см.

Примечание.

Один полный оборот штурвала открывает или закрывает заслонку тукового аппарата на 1 см.







Рис. 30





Рис. 29.1. Штурвал. 2.  Винт регулировки.





Ориентировочные нормы высева гранулированных удобрений, базо­вая плотность 1 кг/дм³. При междурядье 70 см.

кг/га

100     200     300     400     500 Нормы Внесения уЭобрений

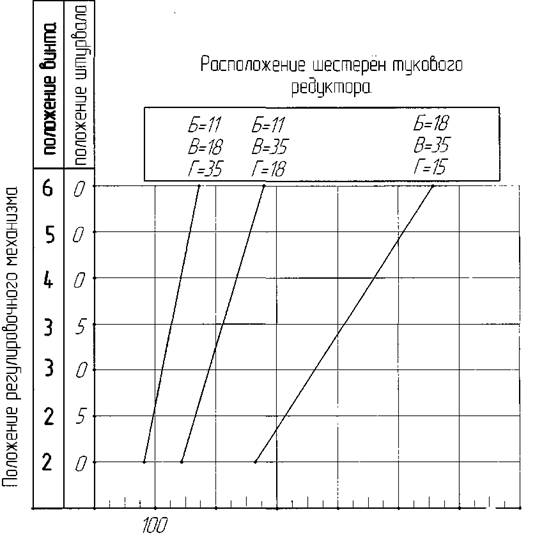

График 1.

Рис.31 Дозатор туковой системы

25



200     300     400     500 Нормы Внесения удобрений

График 2.

Данные, приведённые на графиках 1 и 2, являются ориентировочны­ми и могут меняться в зависимости от объёмной массы удобрений. Для бо­лее точного определения нормы рекомендуется пересчитать по ниже при­ведённому алгоритму.

Определите количество оборотов колеса на 0,01 га по формуле;

N=100/(3.14 xTxMxD), где

Т-ширина междурядья, м

М-количество рядков, высеваемых машиной,

D-диаметр приводного колеса, м.

Прокрутите вручную приводные колёса из расчёта на 0,01 га, высыпавшиеся удобрения из всех аппаратов, взвесьте. Полученную суммарную массу в кг умножьте на 100 и на величину проскальзывания колеса 5... 10%. Это и будет фактический высев удобрений в кг/га.



8.4. Требования к агротехническому фону (ГОСТ 26711-89).

Уклон поверхности поля не должен превышать 8°. Поверхностный слой почвы перед посевом должен быть выровнен и разрыхлен в соответствии с агротехническими указаниями для соответст­вующей зоны.

Почва в слое глубины заделки должна быть мелкокомковатой: весо­вое содержание комьев почвы размером от 1 до 10 мм должно быть не ме­нее 50%.

Крупные камни и комья размером 30 мм и более не допускаются. Поверхностный слой почвы не должен иметь скопления сорняков, пожнивных и соломистых остатков, превышающих по размеру установоч­ную глубину заделки семян.

Высота гребней и глубина борозд не должна превышать 20 мм. Влажность почвы в зоне заделки семян должна быть не более: •S  15-25% - для глубины 0 - 5 см; S  18-30%) - для глубины 5-10 см. Твердость взрыхленного слоя при предпосевной обработке почвы должна быть не более:

S 0,5-1,5 кг/см² - для глубины 0-5 см; S  1,5-4,5 кг/см² - для глубины 5-10 см.
