КОМБАЙН ЗЕРНОУБОРОЧНЫЙ САМОХОДНЫЙ КЗС-5 «ПАЛЕССЕ GS05». Гидравлические и электрические схемы

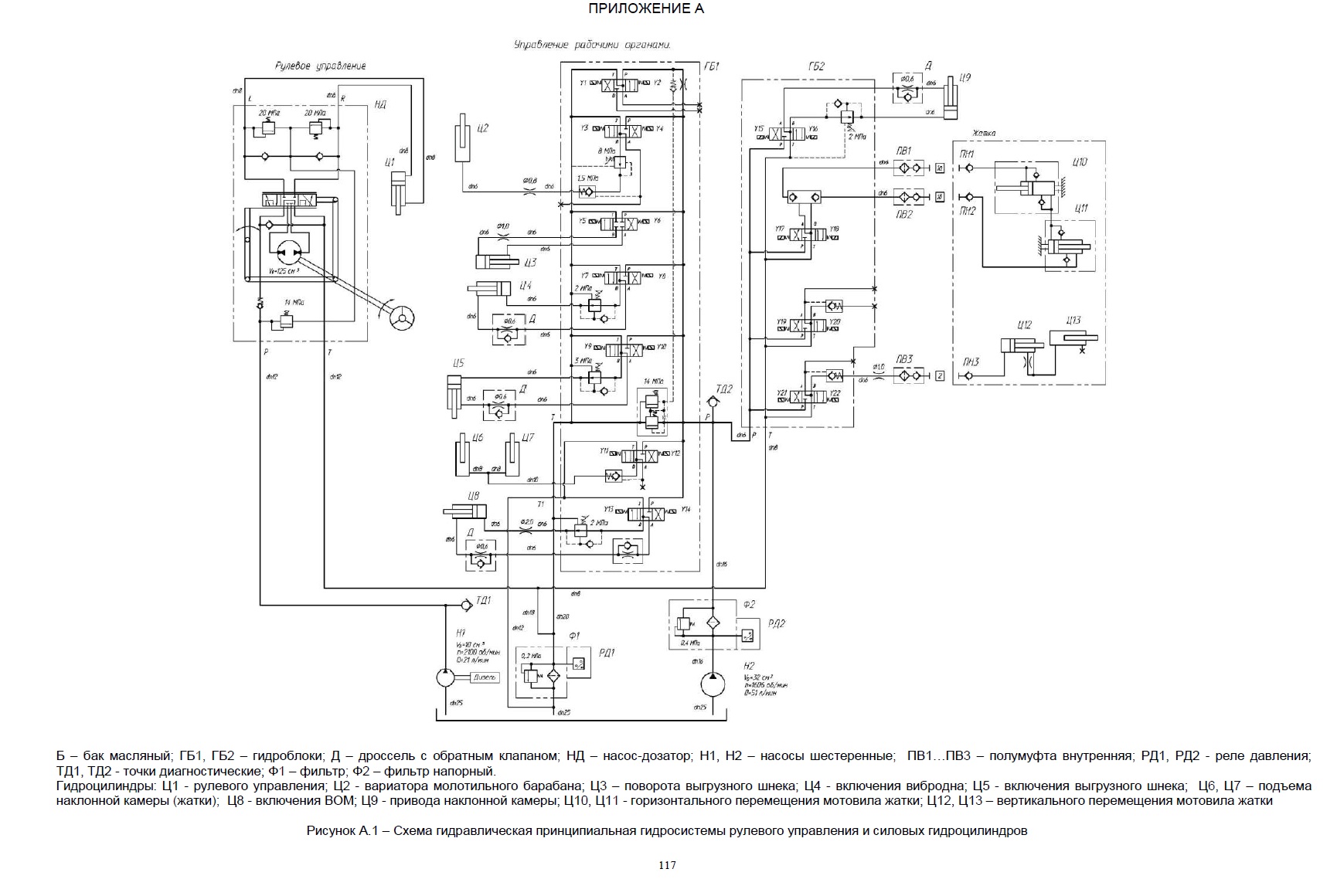

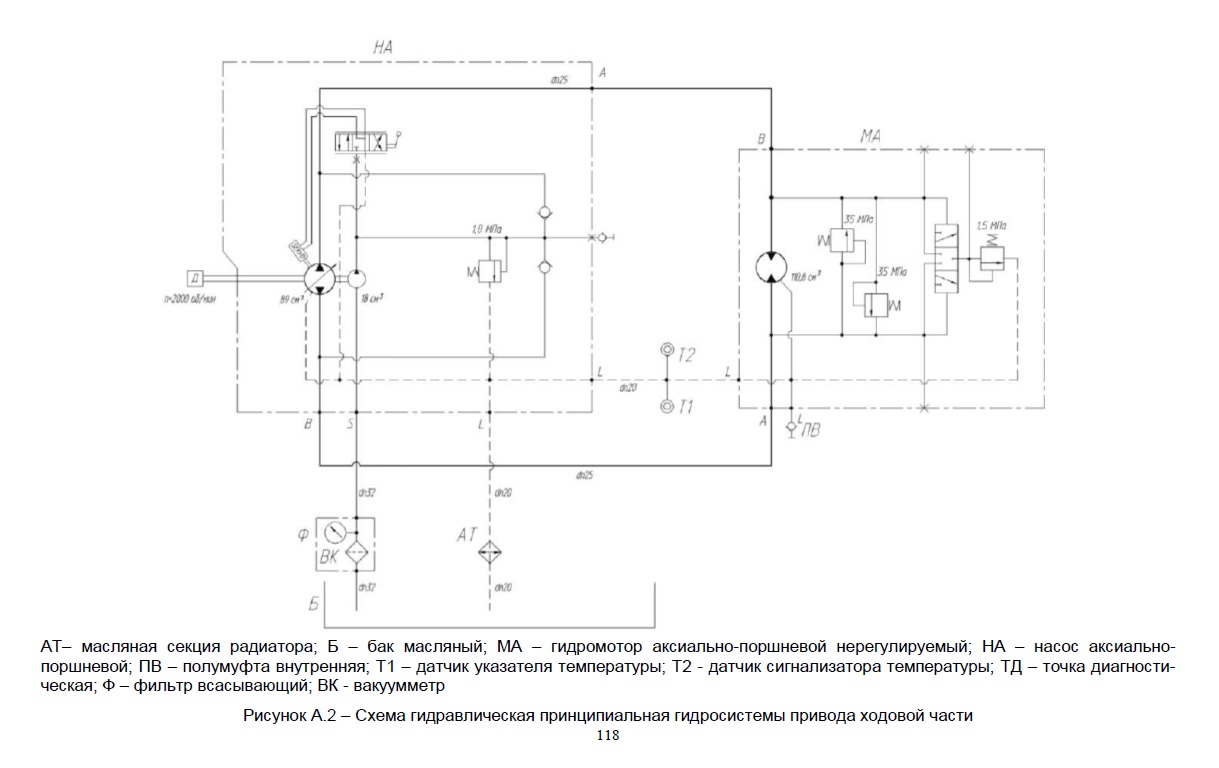

Схема гидравлическая

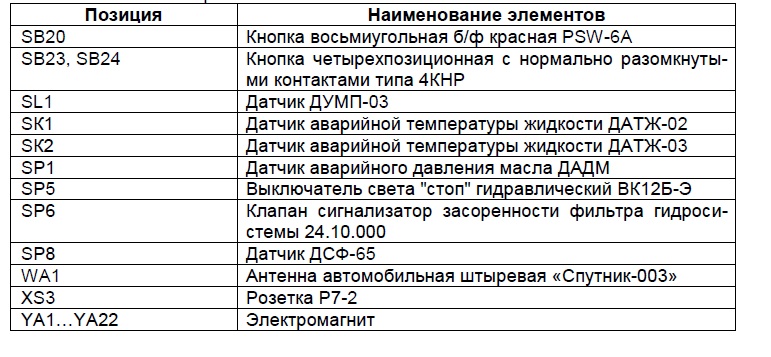

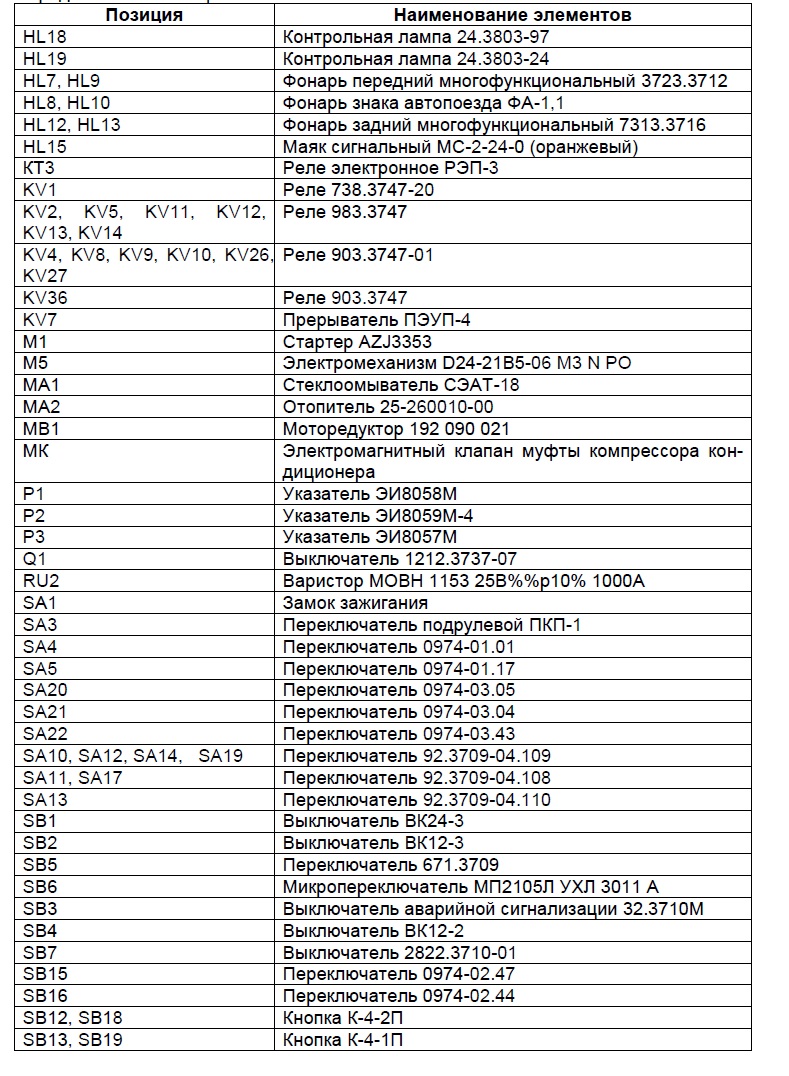

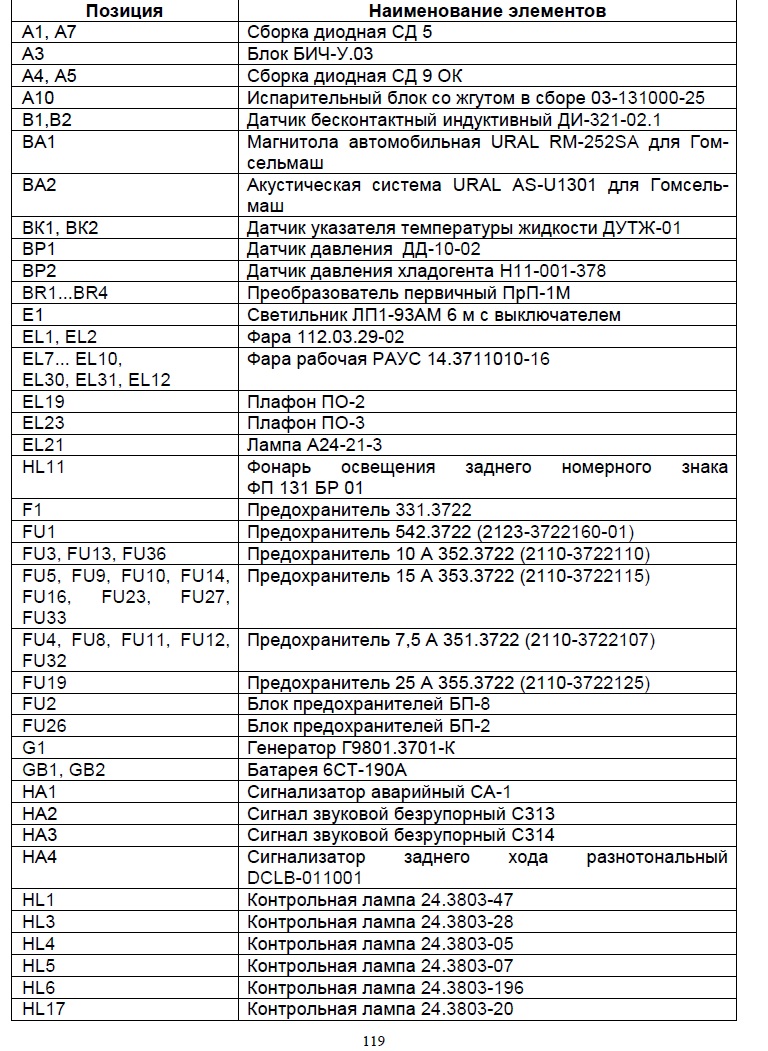

Перечень элементов схем электрических комбайна

Таблица Б.1

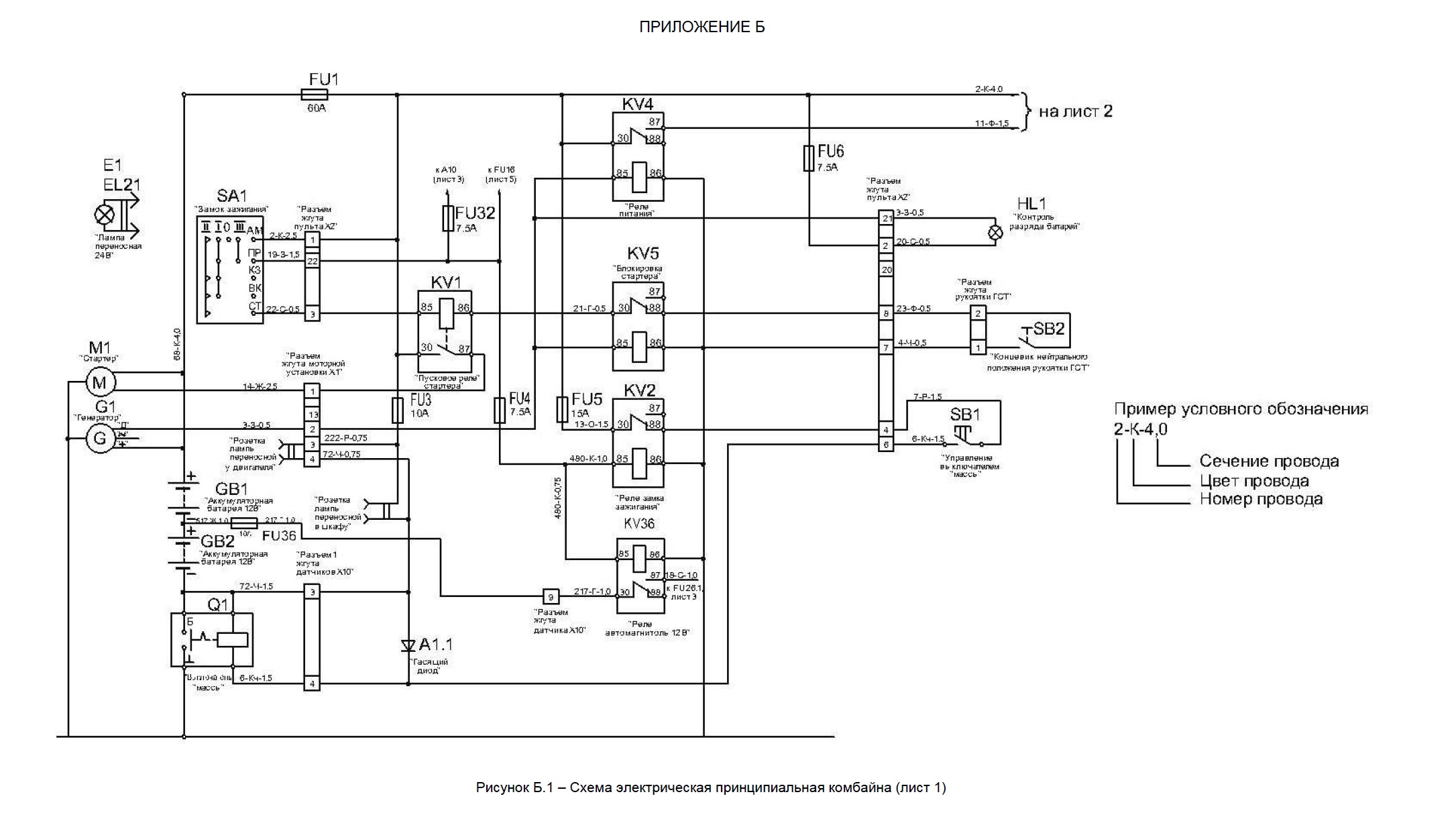

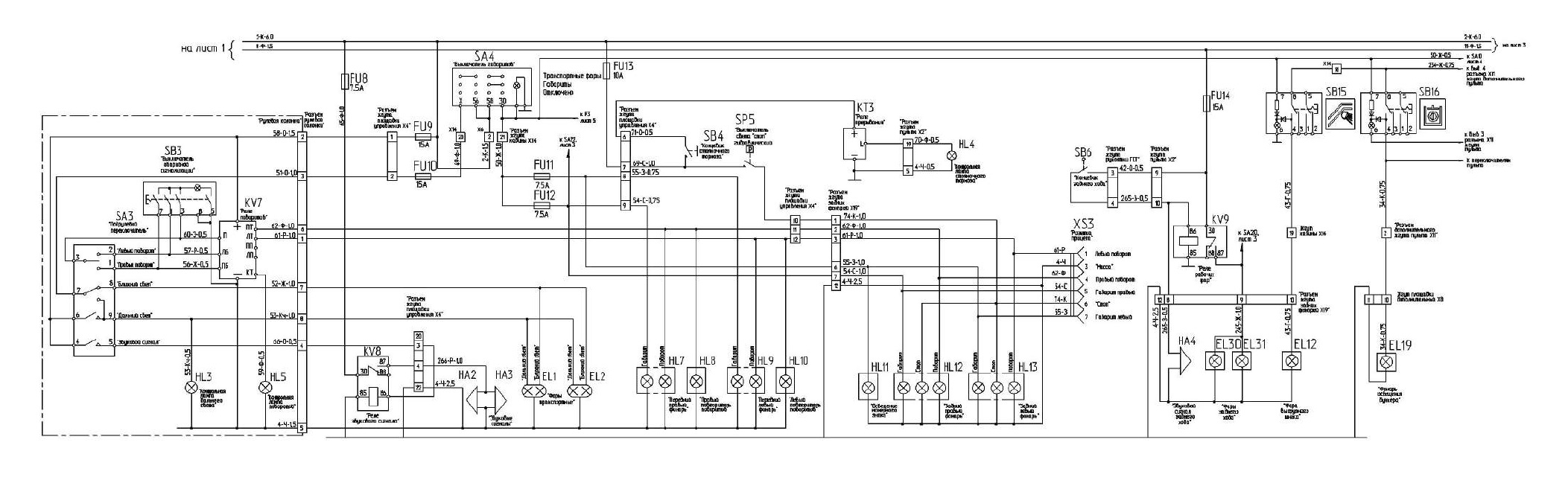

Рисунок Б.1 – Схема электрическая принципиальная комбайна (лист 1)

Рисунок Б.2 – Схема электрическая принципиальная комбайна (лист 2)

Рисунок Б.3 – Схема электрическая принципиальная комбайна (лист 3)

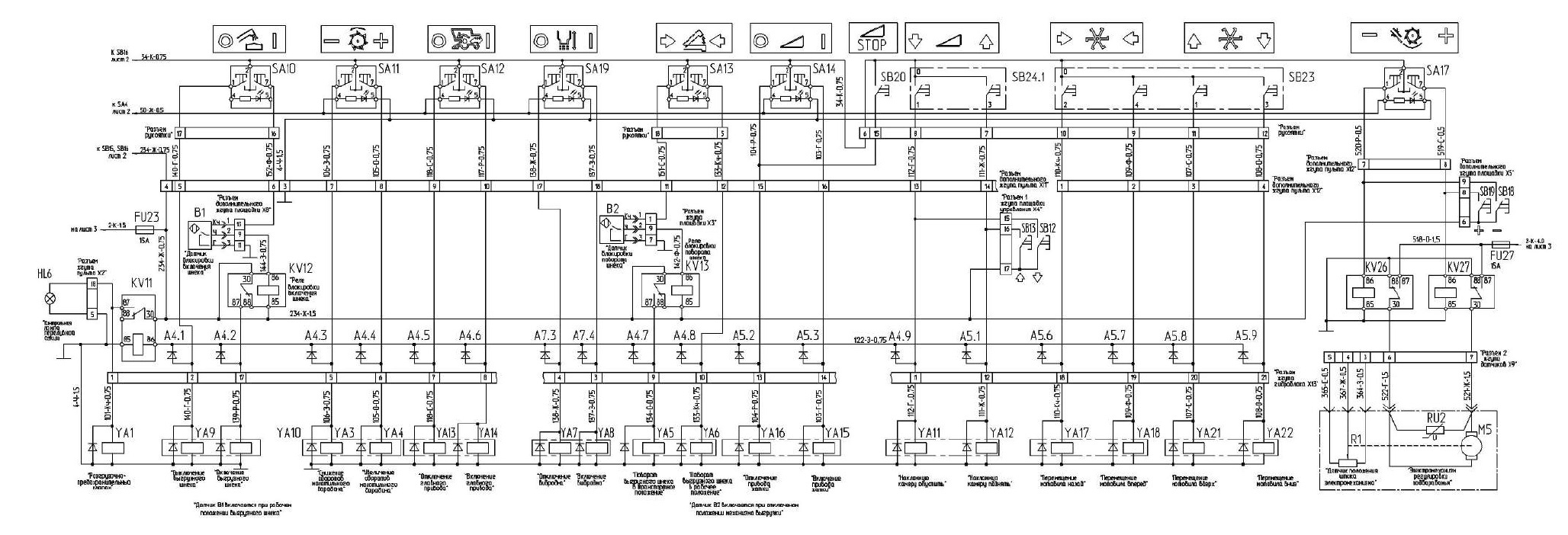

Рисунок Б.4 – Схема электрическая принципиальная комбайна (лист 4)

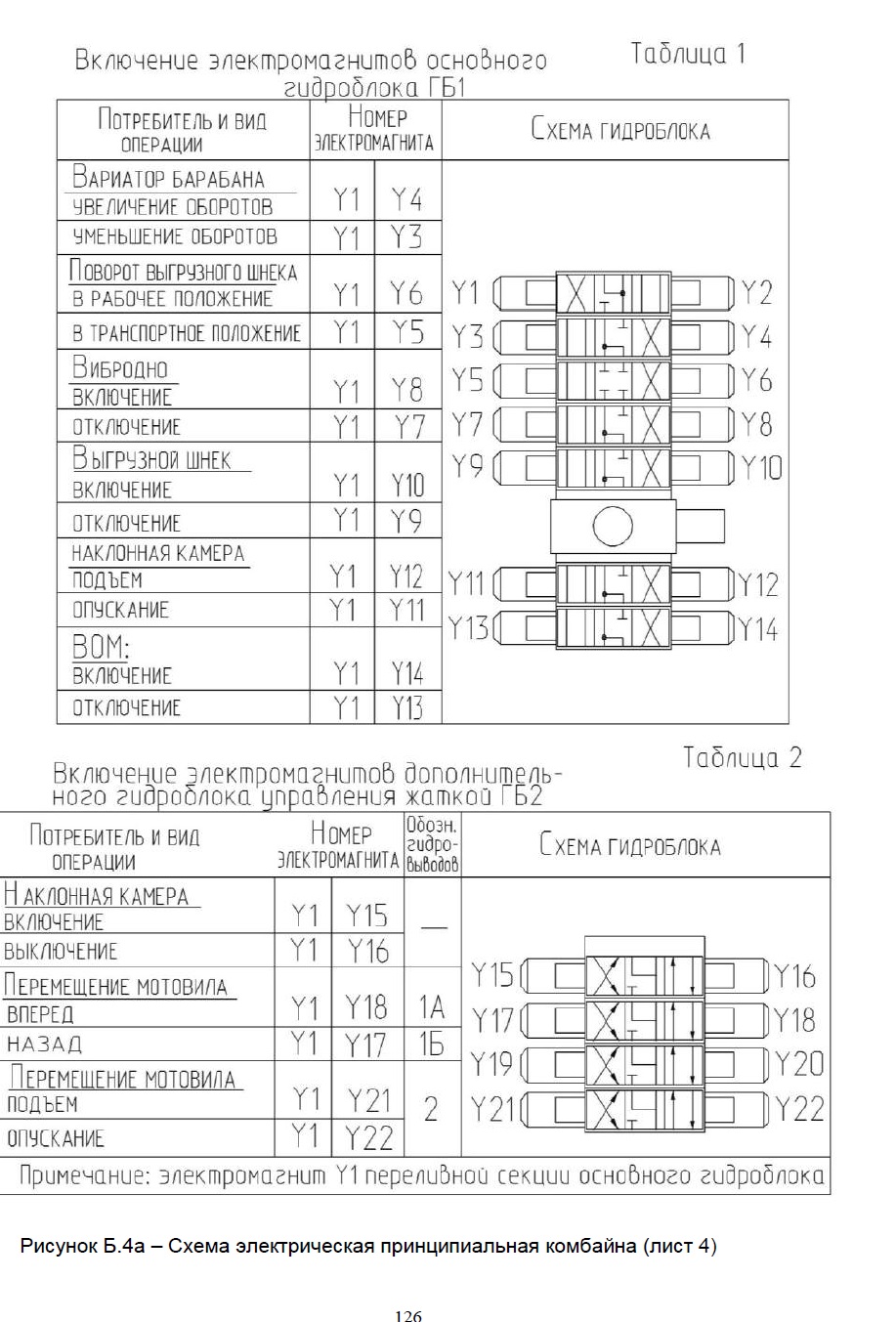

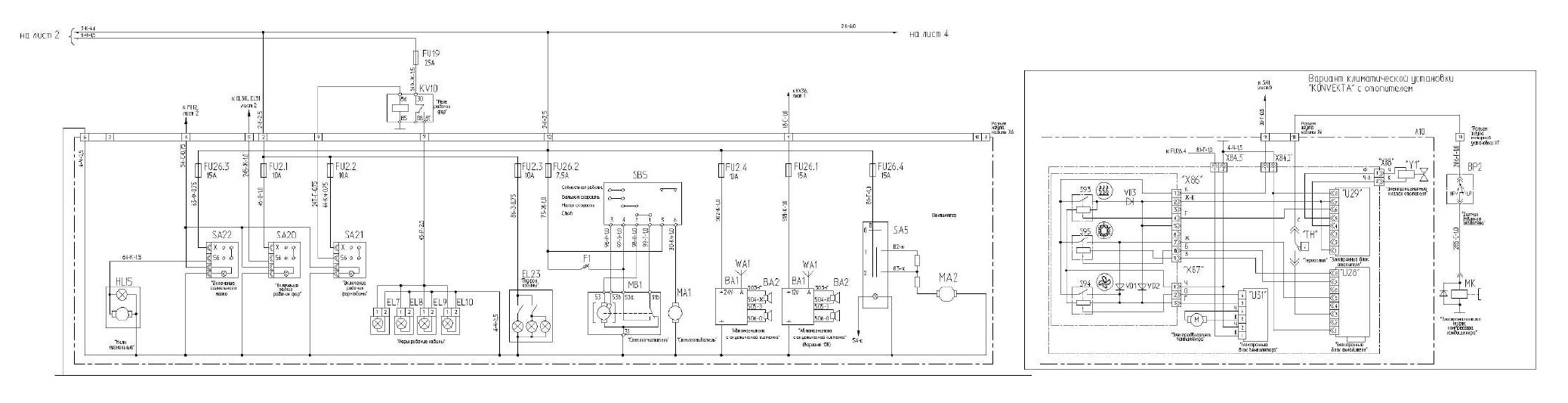

Рисунок Б.4а – Схема электрическая принципиальная комбайна (лист 4)

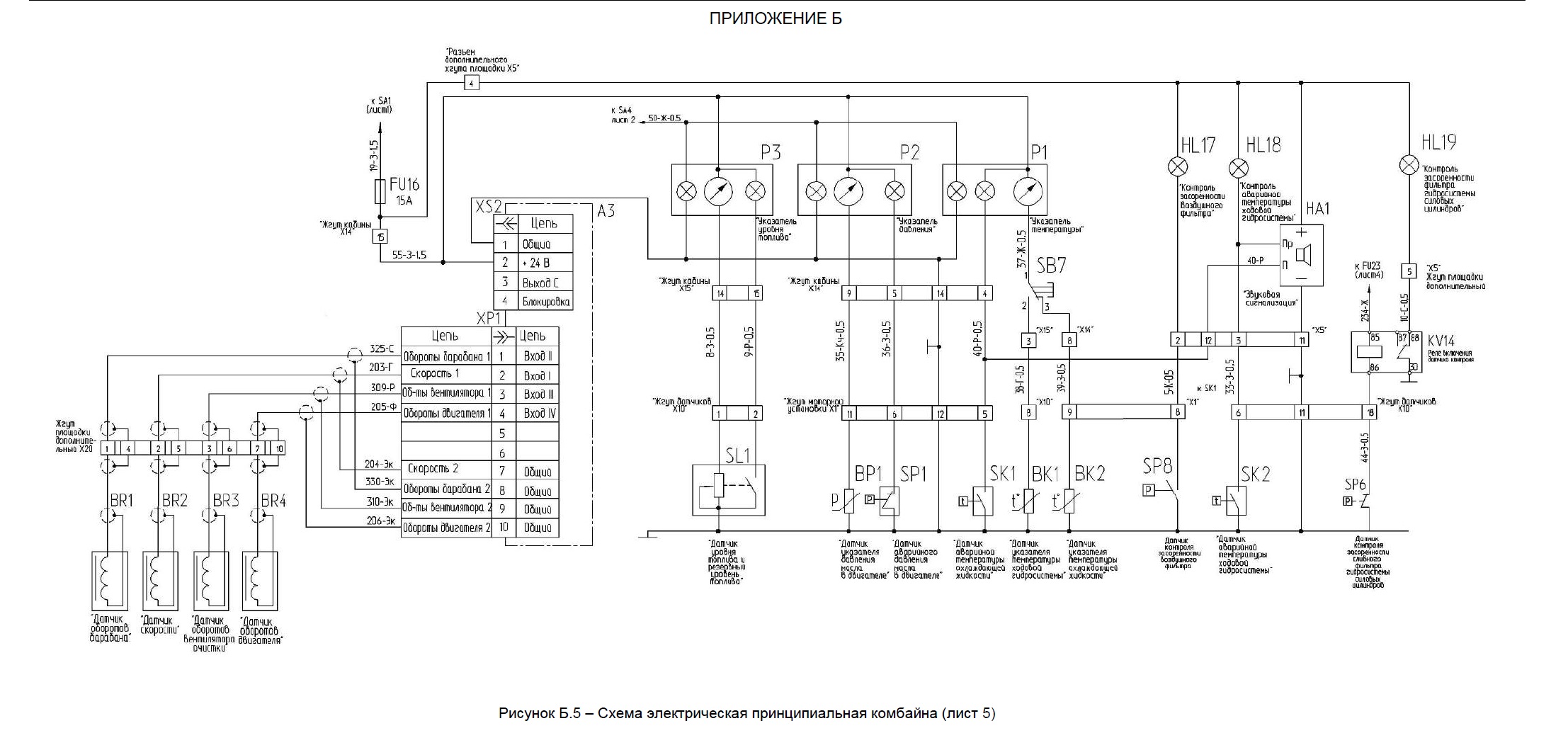

Рисунок Б.5 – Схема электрическая принципиальная комбайна (лист 5)

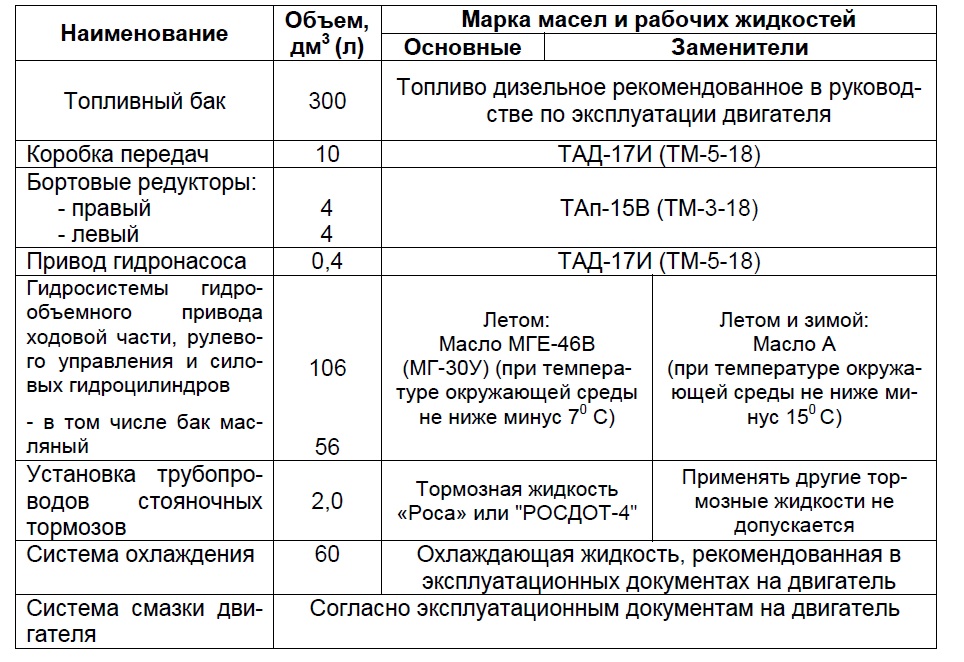

Заправочные емкости

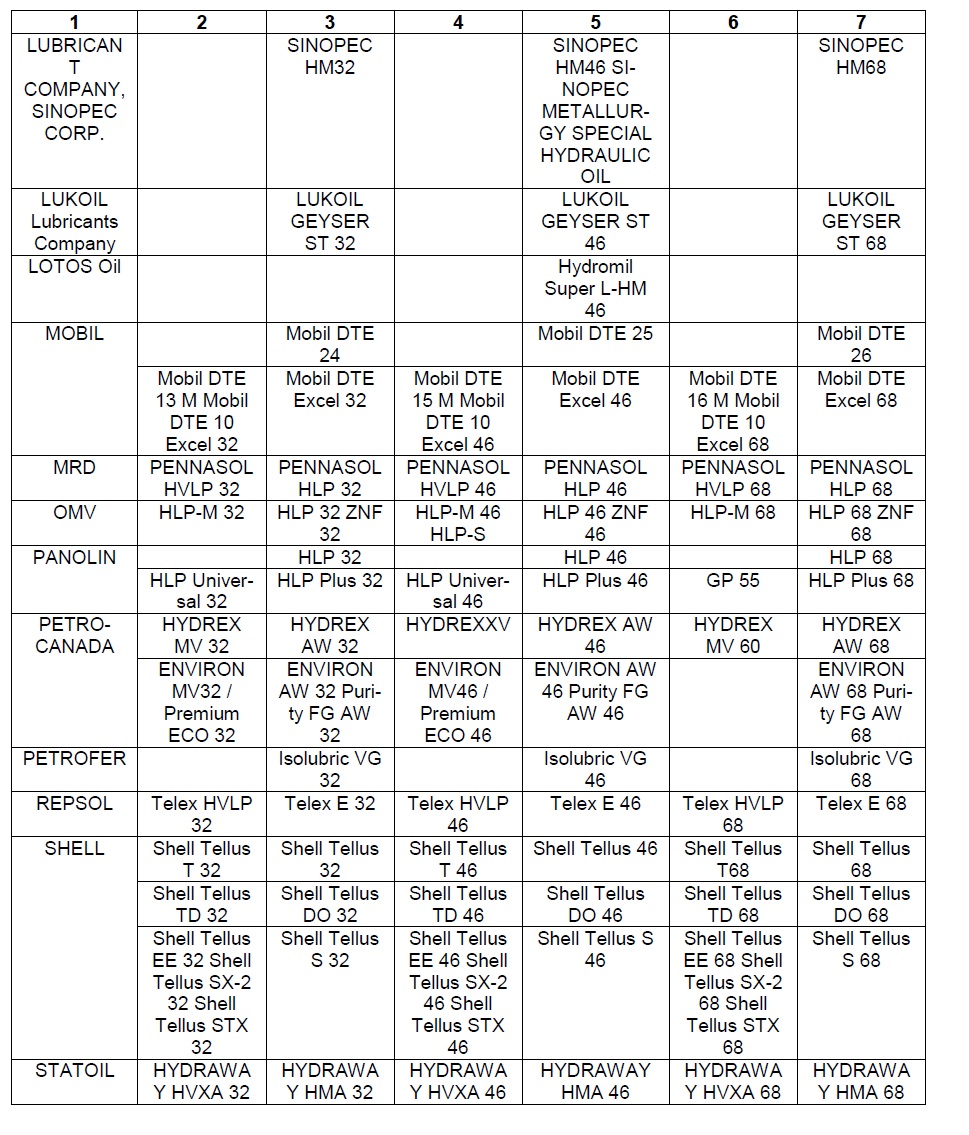

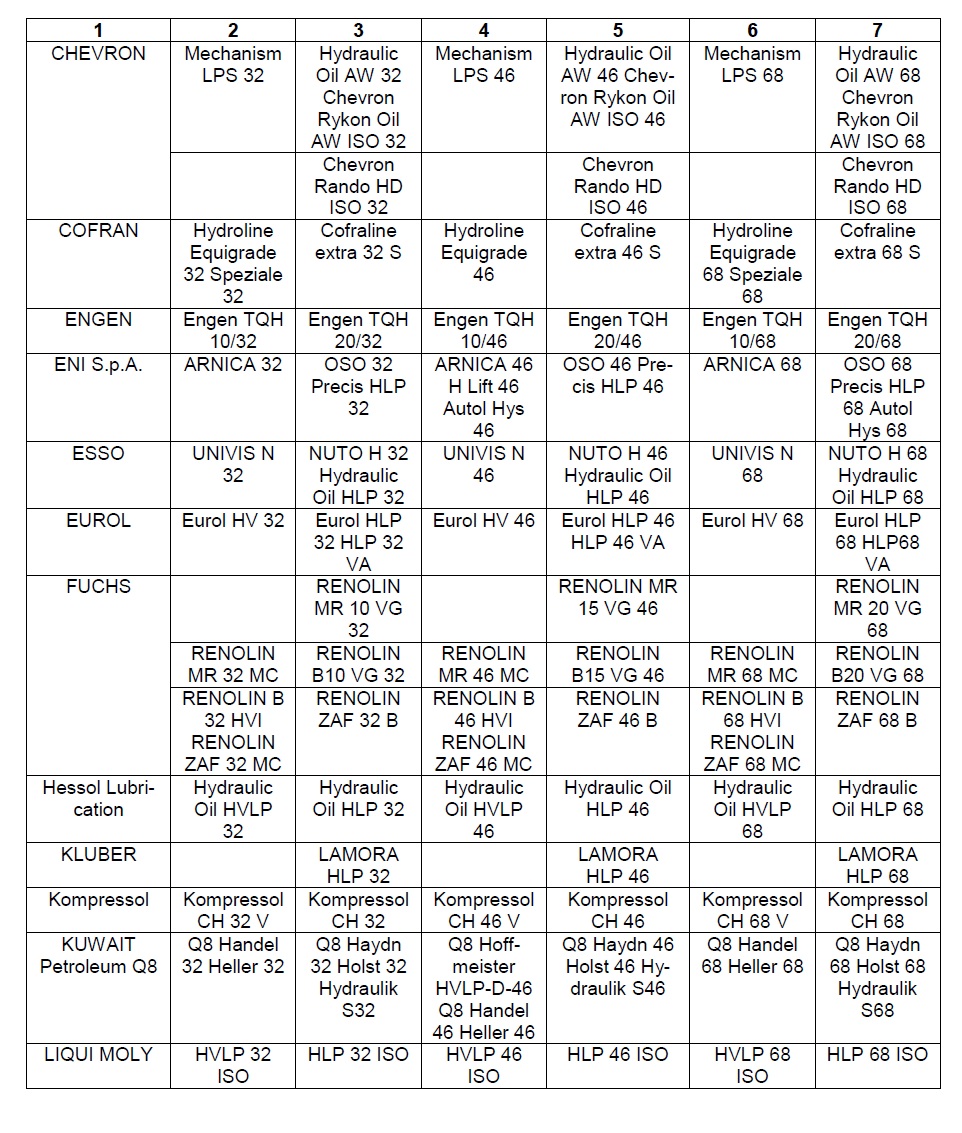

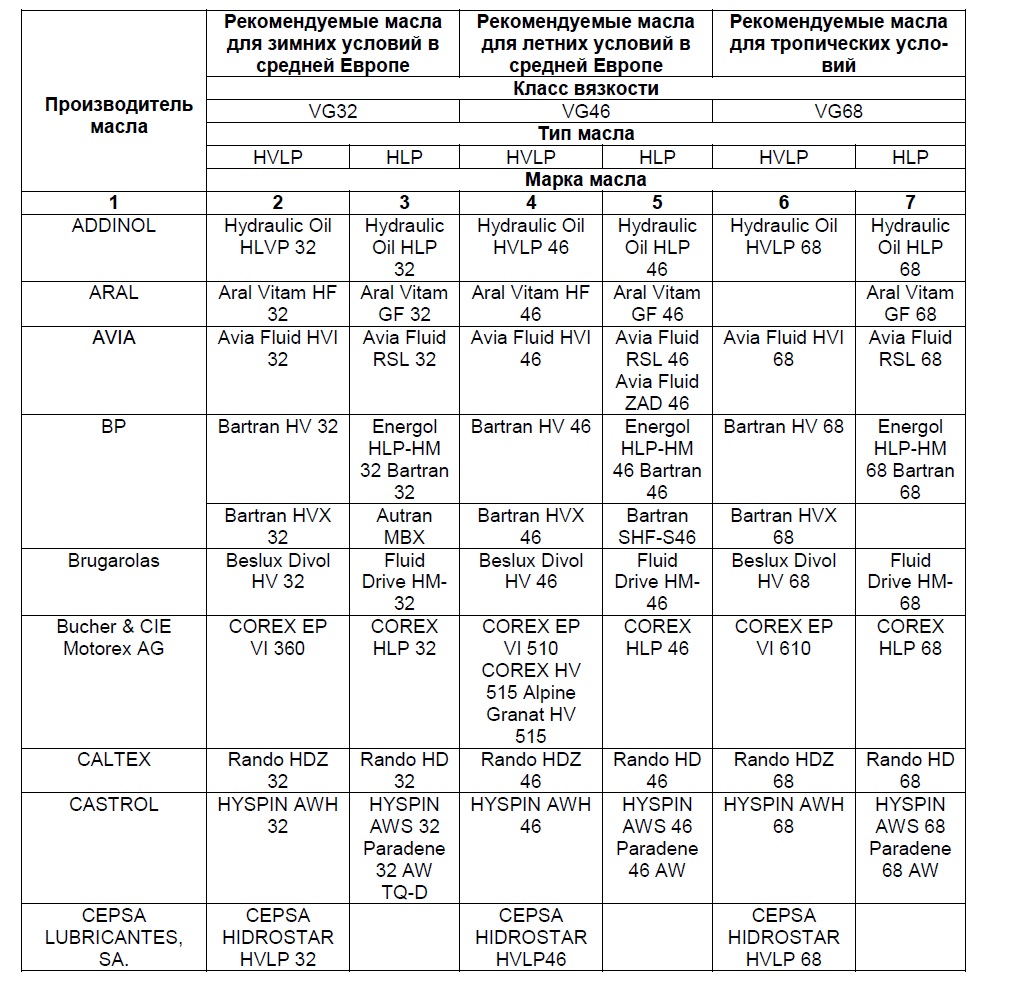

Перечень рекомендуемых масел для гидросистемы комбайна
