Бортовое устройство регистрации БУР-ЛК. Руководство - часть 2

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

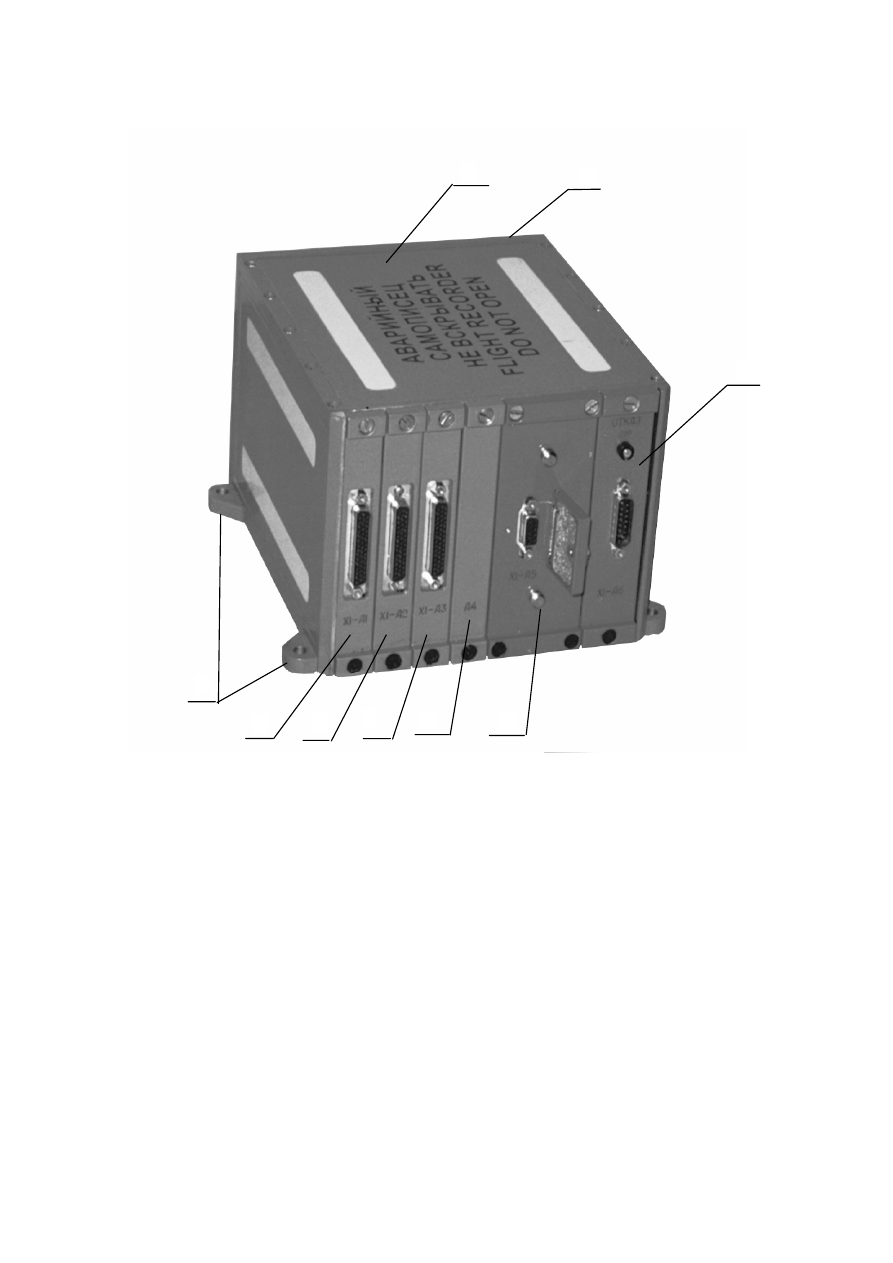

1 – корпус,
2 – задняя панель,
3 – модуль питания,
4 – защищенный бортовой накопитель ЗТН -1,
5 – устройство управления,
6, 7 – коммутаторы аналоговых сигналов,
8 – преобразователь разовых команд,
9 – площадки для заземления (четыре шт.).

Рисунок 1 Внешний вид БУР-ЛК

1

2

3

4

5

6

7

8

9

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

БУР-ЛК обеспечивает:
─ программируемый приём, преобразование и регистрацию информации
   от 30 датчиков аналоговых сигналов в соответствии с таблицей 1,
   от 25 датчиков разовых команд в соответствии с таблицей 2;

─ автоматическое считывание номера ЛА, или иной информации, с 13
   контактов кодового переключателя (КП), запись (регистрацию)
   и сохранение их.

БУР-ЛК

обеспечивает

формирование

и

регистрацию

служебной

информации:
─ четырёх синхрослов в каждом кадре;
─ времени с момента включения питания (часы, минуты, секунды, всего


шесть десятичных знаков) до значения времени 23 час 59 мин 59 сек;

─ 16 номеров включения (включение питания, перевод системы в режим
   «Обслуживание»), меняющихся циклически от 0 до 15.

Общее количество позиций, регистрируемых в секунду - 64.

Частота опроса аналоговых каналов -

   1, 2, 4, 8 и 16 Гц.

Частота опроса разовых команд -

   1, 2 и 4 Гц.

Частота опроса служебной информации -

   0,25 Гц.

БУР-ЛК обеспечивает:

─ формирование двух опорных напряжений от двух генераторов напряжения
   36  В, 400 Гц  (номинальное  значение)  для  регистрации  сигналов  СКТ-
датчиков;
─  электрозапитку  датчиков  потенциометрического  типа  по  двум
независимым  каналам  постоянным  напряжением  от 4,5 до 5,0 В  с  током
нагрузки до 75 мА по каждому каналу.
Продолжительность  накопления  последней  принимаемой  информации -
(5,5

±

0,1)ч, объём информации - 2 Мб.

Продолжительность  полного  копирования  информации  из  БУР-ЛК  в  ПЭВМ
не превышает 15 мин.
В  БУР-ЛК  исключено  взаимное  влияние  между  входами  регистрирующих
каналов, в том числе при обрывах и замыканиях на корпус в линиях связи.

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

    Таблица 1

Наименование
сигнала

Коли-
чество
кана-
лов

Регистрируемый
параметр,
диапазон
изменения

Приведенная
к диапазону
погрешность
преобразова-
ния, %

Вид линии
связи  с
БУР-ЛК

Сигнал

дат-

чиков

потен-

циометричес-
кого типа

Отношение
напряжений
постоянного  тока
к опорному
напряжению
от 0 до 1

Сигнал

посто-

янного

тока

(абсолютное
значение)

7 *

Напряжение
постоянного тока
 от 0 до 5В

±0,5

Двухпроводная,
запитка

потен-

циометров

груп-

повая от БУР-ЛК.
Опорное

напря-

жение от 4,5 до 5В
(5В пот 1 гр.)

Напряжение
постоянного
тока от 0 до5В
Напряжение
постоянного  тока
от 0 до 6,3В

Сигнал

посто-

янного

тока

(абсолютное
значение)

Напряжение
постоянного  тока
от 0 до 40В

±0,5

Двухпроводная

Сигнал

дат-

чиков

потен-

циометричес-
кого типа

Отношение
напряжения
постоянного  тока
к  опорному  на-
пряжению
 от 0 до 1

±0,5

Двухпроводная,
запитка

потен-

циометров

груп-

повая от БУР-ЛК.
Опорное

напря-

жение от 4,5 до 5В
(5В пот 2 гр.)

Сигнал

СКТ–

датчика,

про-

порциональ-
ный  углу  пово-
рота ротора

Отношение

фа-

зовых

напряже-

ний  переменного
тока от 0 до 1.
Среднеквадрати-
ческое

значение

напряжения
от 0 до 8,8В

±0,5

Трехпроводная

Сигнал
переменного
тока 400 Гц
(абсолютное
значение)

15 **

Среднеквадрати-
ческое

значение

напряжения
от 0 до 40В

±1,0

Двухпроводная

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

   Продолжение таблицы 1

Наименование
сигнала

Коли-
чество
кана-
лов

Регистрируемый
параметр,
диапазон
изменения

Приведенная
к диапазону
погрешность
преобразования,
%

Вид линии
связи с
БУР-ЛК

Частота
от 7 до 120Гц

Сигнал
переменного
тока

напря-

жения  синусо-
идальной
формы
амплитудой
от 3 до 30В

2 *

Частота
от 0,3 до 10кГц

±0,25

Двухпроводная

Напряжение
постоянного тока
от 0 до 20мВ

Сигнал неком-
пенсированной
термопары

Напряжение
постоянного тока
от 0 до 50мВ

±0,5

Двухпроводная

Сигнал термо-
резистора

6 *

Сопротивление,
от 70 до 120 Ом,
100 Ом при 0

°С

±0,5

Четырёхпро-водная

Сигнал термо-
датчика

Напряжение
постоянного тока
 от 0 до 20мВ

±0,5

Термодатчик
встроен

в

БУР-ЛК

____________
* Сигналы подключаются к соединителю “Х1-А3” БУР-ЛК,
 при этом  сигналов терморезисторов не более четырёх.

** Сигналы подключаются к соединителю “Х1-А2” БУР-ЛК,
при этом сигналов СКТ - датчиков не более семи.

Примечания

1  Суммарное  количество  программируемых  каналов  не  должно
превышать значений, указанных в таблице 1.
2  При  однопроводном  подключении  потенциометров  к  БУР-ЛК
приведенная погрешность увеличивается до 1%.
3 Приведенная погрешность преобразования сигналов БУР-ЛК
определяется по формуле

δ

Σ



 =

АЦП

2

Д

2

д
