Квадрокоптер Xiaomi Mi Drone. Руководство - часть 3

Установка и разборка

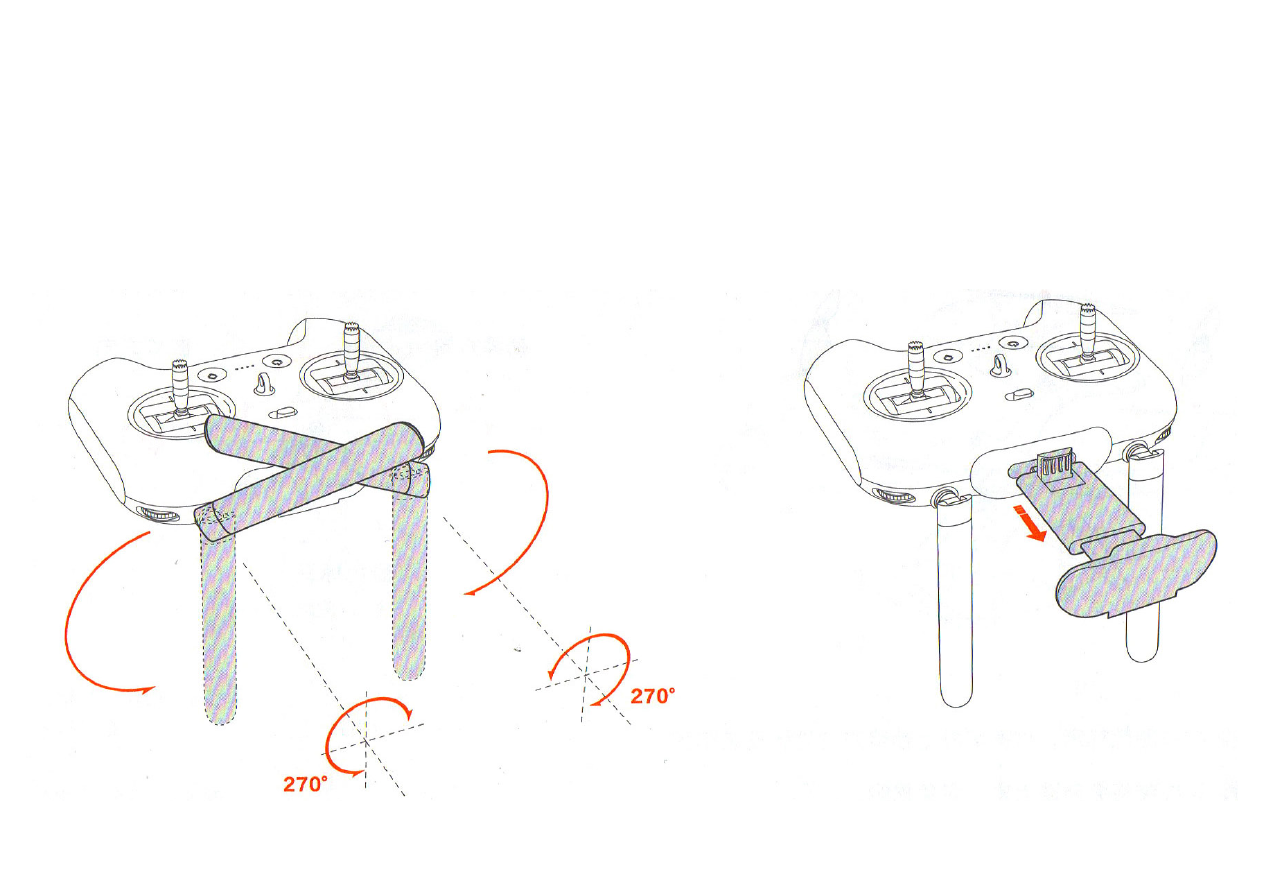

Пульт дистанционного управления

Установите антенны пульта дистанционного управления в положение,

изображенное на рисунке.

Внимание:

1. Антенна вращается только в пределах 270 градусов. Осторожно

вращайте антенну, чтобы не сломать ее.

2. Для более стабильного удаленного сигнала направьте антенны в

сторону квадрокоптера.

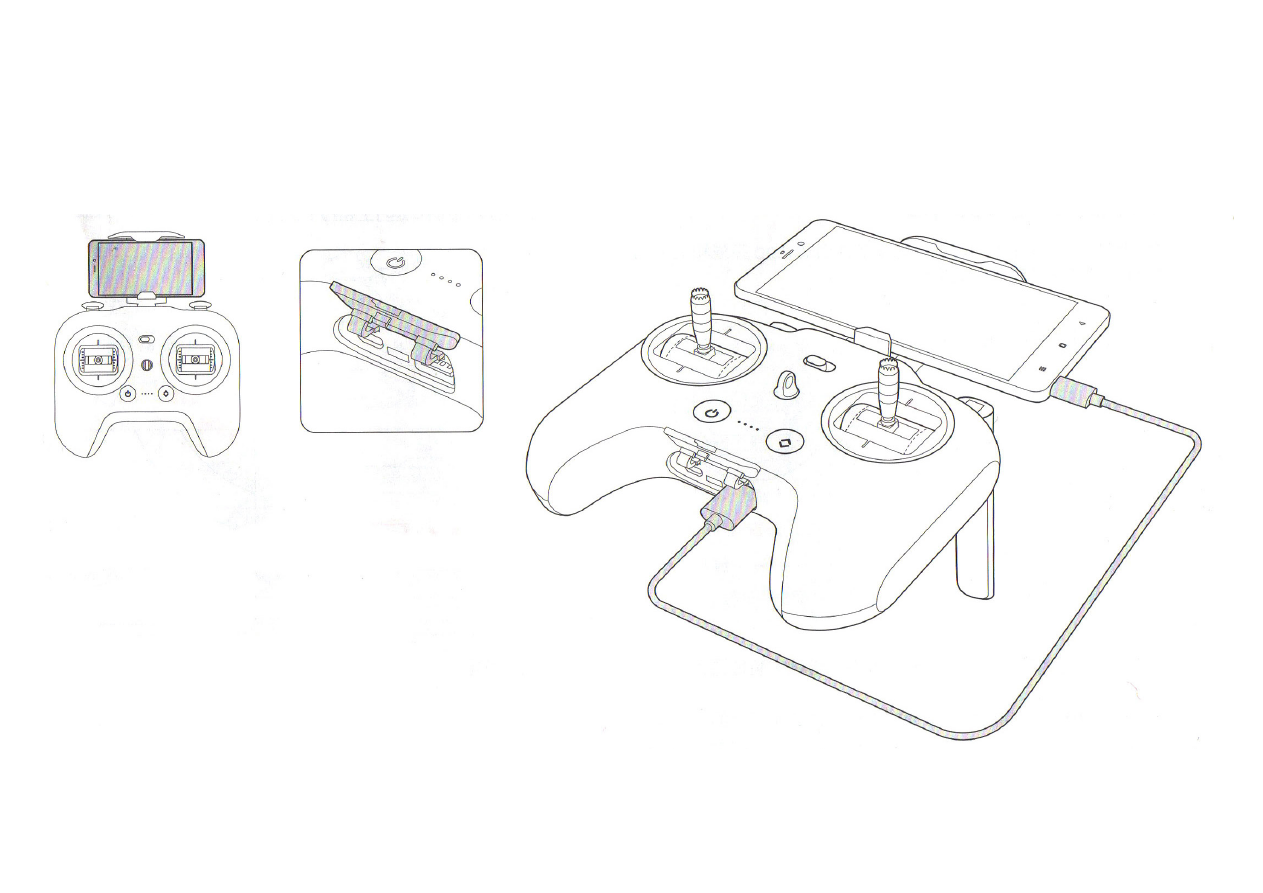

Извлеките фиксатор для мобильного телефона

Установка и разборка

•

Прочно поместите телефон в фиксатор. Пожа-

луйста, убедитесь в том, что нижний край фиксатора не

нажимает на кнопки телефона.

•

Откройте нижнюю панель пульта дистанционного

управления.

•

Подключите телефон к пульту дистанционного

управления с помощью USB кабеля.

•

В соответствии с указаниями Mi Drone АРР, вы-

полните сопряжение устройств, управляйте настройка-

ми и обновляйте встроенное программное обеспечение.

Внимание: В комплекте с устройством вы получите Micro USB кабель. Другие средства сопряжения не входят в стандартную комплектацию.

Некоторые телефоны невозможно установить в фиксатор для телефонов из-за их размера.

Руководство по эксплуатации

Включение Mi Drone АРР

Пользователь обязательно должен правильно выполнить сопряже-

ние мобильного телефона с пультом дистанционного управления,

включить Mi Drone АРР и подключиться к квадрокоптеру. Только

после выполнения этих действий возможна разблокировка и запуск

двигателя.

Определение «носа» (передней части) квадрокоптера

Место установки PTZ камеры указывает на нос квадрокоптера. Сто-

рона, на которой устанавливается батарея, указывает на «хвост»

устройства.

Также вы можете определить нос и хвост квадрокоптера после его

включения по ходовым огням. Два белых огня указывают на нос

квадрокоптера. Зеленый и красный – указывают на хвост.

Белый

Красный

Зеленый

Включение квадрокоптера и пульта дистанционного управления

Метод управления работой батареи квадрокоптера и пульта дистанци-

онного управления:

•

Короткое нажатие кнопки для просмотра текущего уровня заряда.

•

Одно короткое нажатие и повторное нажатие с удержанием кноп-

ки в течение 2 секунд для включения или выключения питания.

Советы по безопасности: Управляя квадрокоптером, удерживайте

хвост устройства по направлению к оператору. В противном случае,

может появиться сложность в определении направления движения

устройства и увеличивается риск возникновения несчастного случая.

Пульт дистанционного управления.

Описание функционирования стиков

Подъём

Вращение против часовой

стрелки

Передняя часть

квадрокоптера

Налево

Направо

Вращение по часовой

стрелке

Снижение

Внимание: На рисунке изображен основной принцип направле-

ния квадрокоптера

Левый стик пульта дистан-

ционного управления

Правый стик пульта дис-

танционного управления

Вносите свои изменения для удобного управления квадро-

коптером с помощью Mi Drone АРР
