Общие
требования безопасности при эксплуатации и обслуживании
оборудования, работающего под избыточным давлении.
Приказ Федеральной службы по экологическому, технологическому
и атомному надзору от 25 марта 2014 г. N 116 ФЕДЕРАЛЬНЫЕ
НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ "ПРАВИЛА
ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ, НА
КОТОРЫХ ИСПОЛЬЗУЕТСЯ ОБОРУДОВАНИЕ, РАБОТАЮЩЕЕ ПОД ИЗБЫТОЧНЫМ
ДАВЛЕНИЕМ"
Настоящие ФНП направлены на обеспечение промышленной
безопасности, предупреждение аварий, инцидентов,
производственного травматизма на объектах при использовании
оборудования, работающего под избыточным давлением более 0,07
мегапаскаля (МПа):
а) пара, газа (в газообразном, сжиженном состоянии);
б) воды при температуре более 115 градусов Цельсия (°C);
в) иных жидкостей при температуре, превышающей температуру их
кипения при избыточном давлении 0,07 МПа.
ФНП предназначены для применения при разработке технологических
процессов, техническом перевооружении опасного производственного
объекта, а также при размещении, монтаже, ремонте, реконструкции
(модернизации), наладке и эксплуатации, техническом
освидетельствовании, техническом диагностировании и экспертизе
промышленной безопасности оборудования, работающего под
избыточным давлением:
а) паровых котлов, в том числе котлов-бойлеров, а также
автономных пароперегревателей и экономайзеров;
б) водогрейных и пароводогрейных котлов;
в) энерготехнологических котлов: паровых и водогрейных, в том
числе содорегенерационных котлов;
г) котлов-утилизаторов (паровых и водогрейных);
д) котлов передвижных и транспортабельных установок;
е) котлов паровых и жидкостных, работающих с
высокотемпературными органическими и неорганическими
теплоносителями;
ж) электрокотлов;
з) трубопроводов пара и горячей воды;
и) трубопроводов технологических для транспортирования
газообразных, парообразных и жидких сред;
к) сосудов, работающих под избыточным давлением пара, газов,
жидкостей;
л) баллонов, предназначенных для сжатых, сжиженных и
растворенных под давлением газов;
м) цистерн и бочек для сжатых и сжиженных газов;
н) цистерн и сосудов для сжатых, сжиженных газов, жидкостей и
сыпучих тел, в которых избыточное давление создается
периодически для их опорожнения;
о) барокамер.
Настоящие ФНП не применяются в
отношении объектов, на которых используется следующее
оборудование под давлением:
а) котлы, включая электрокотлы, а также автономные
пароперегреватели и экономайзеры, трубопроводы пара и горячей
воды, сосуды, устанавливаемые на морских и речных судах и других
плавучих средствах (кроме драг и плавучих буровых установок) и
объектах подводного применения;
б) отопительные и паровозные котлы железнодорожного подвижного
состава;
в) котлы объемом парового и водяного пространства 0,001
кубического метра (м3) и менее, у которых произведение рабочего
давления (МПа) на объем (м3) не превышает 0,002;
г) электрокотлы вместимостью не более 0,025 м3;
д) трубчатые печи и пароперегреватели трубчатых печей
предприятий нефтеперерабатывающей и нефтехимической
промышленности;
е) сосуды вместимостью не более 0,025 м3 независимо от давления,
используемые для научно-экспериментальных целей. При определении
вместимости из общего объема сосуда исключают объем, занимаемый
футеровкой, трубами и другими внутренними устройствами. Группа
сосудов, а также сосуды, состоящие из отдельных корпусов и
соединенные между собой трубами внутренним диаметром более 100
мм, рассматривают как один сосуд;
ж) сосуды и баллоны вместимостью не более 0,025 м3, у которых
произведение значений давления (МПа) на вместимость (м3) не
превышает 0,02;
з) сосуды, работающие под давлением, создающимся при взрыве
внутри них в соответствии с технологическим процессом или
горении в режиме самораспространяющегося высокотемпературного
синтеза;
и) сосуды и трубопроводы, работающие под вакуумом;
к) сосуды, устанавливаемые на самолетах и других летательных
аппаратах;
л) воздушные резервуары тормозного оборудования подвижного
состава железнодорожного транспорта, автомобилей и других
средств передвижения;
м) оборудование под давлением, входящее в состав вооружения и
военной техники, применяемое для обеспечения интересов обороны и
безопасности государства, гражданской и территориальной обороны,
а также в условиях ликвидации чрезвычайных ситуаций природного и
техногенного характера, за исключением оборудования
общепромышленного назначения;
н) сосуды и трубопроводы атомных энергетических установок,
сосуды, работающие с радиоактивной средой, а также
теплоэнергетическое оборудование, включая трубопроводы атомных
электростанций;
о) приборы парового и водяного отопления;
п) сосуды, состоящие из труб внутренним диаметром не более 150
мм без коллекторов, а также с коллекторами, выполненными из труб
внутренним диаметром не более 150 мм;
р) части машин, не представляющие собой самостоятельных сосудов
(корпусы насосов или турбин, цилиндры двигателей паровых,
гидравлических, воздушных машин и компрессоров);
с) трубопроводы пара и горячей воды, устанавливаемые на
подвижном составе железнодорожного, автомобильного транспорта;
т) трубопроводы пара и горячей воды наружным диаметром менее 76
мм, у которых параметры рабочей среды не превышают температуру
450 °C и давление 8 МПа;
у) трубопроводы пара и горячей воды наружным диаметром менее 51
мм, у которых температура рабочей среды не превышает 450 °C при
давлении рабочей среды более 8,0 МПа, а также у которых
температура рабочей среды превышает 450 °C без ограничения
давления рабочей среды;
ф) сливные, продувочные и выхлопные трубопроводы котлов,
трубопроводов, сосудов, редукционно-охладительных и других
устройств, соединенные с атмосферой;
х) магистральные трубопроводы, внутрипромысловые и местные
распределительные трубопроводы, предназначенные для
транспортирования газа, нефти и других продуктов;
ц) трубопроводы сетей газораспределения и сетей газопотребления;
ч) оборудование, изготовленное (произведенное) из
неметаллической гибкой (эластичной) оболочки.
Обеспечение промышленной
безопасности, предупреждение аварий, инцидентов,
производственного травматизма на объектах, на которых
используется оборудование под давлением, осуществляется путем:
а) соблюдения организациями и их работниками требований
промышленной безопасности, установленных федеральными законами
Российской Федерации, принимаемыми в соответствии с ними
нормативными правовыми актами Президента Российской Федерации и
Правительства Российской Федерации;
в) осуществления государственного надзора в области промышленной
безопасности Ростехнадзором или иным уполномоченным органом в
порядке, установленном в соответствии с законодательством
Российской Федерации в области промышленной безопасности;
г) осуществления лицензионного контроля за лицензируемым видом
деятельности в пределах компетенции Ростехнадзора.
Установка, размещение и обвязка оборудования под давлением на
объектах, для применения на которых оно предназначено, должны
осуществляться на основании проектной документации,
разработанной специализированными проектными организациями с
учетом требований законодательства в области промышленной
безопасности и законодательства о градостроительной
деятельности. Отклонения от проектной документации не
допускаются.
Установка, размещение, обвязка котлов и сосудов, прокладка
трубопроводов пара и горячей воды, технологических трубопроводов
должны обеспечить безопасность их обслуживания, осмотра,
ремонта, промывки и очистки.
Арматура должна быть установлена в местах, удобных для
управления, обслуживания и ремонта.
Для удобства и безопасности обслуживания, осмотра, ремонта
оборудования под давлением проектом должно быть предусмотрено
устройство стационарных металлических площадок и лестниц. Для
ремонта и технического обслуживания оборудования в местах, не
требующих постоянного обслуживания, в случаях, предусмотренных
проектной документацией, руководствами (инструкциями) по
эксплуатации и производственными инструкциями, допускается
применение передвижных, приставных площадок и лестниц,
строительных лесов.
Площадки и лестницы для обслуживания, осмотра, ремонта
оборудования под давлением должны быть выполнены с перилами
высотой не менее 0,9 метра со сплошной обшивкой по низу на
высоту не менее 100 мм.
Переходные площадки и лестницы должны иметь перила с обеих
сторон. Площадки при расстоянии от тупикового конца до лестницы
(выхода) более 5 метров должны иметь не менее двух лестниц (двух
выходов), расположенных в противоположных концах.
Применение гладких площадок и ступеней лестниц, а также
выполнение их из прутковой (круглой) стали запрещается.
Лестницы должны иметь ширину не менее 600 мм, высоту между
ступенями не более 200 мм, ширину ступеней не менее 80 мм.
Лестницы большой высоты должны иметь промежуточные площадки.
Расстояние между площадками должно быть не более 4 метров.
Лестницы высотой более 1,5 метров должны иметь угол наклона к
горизонтали не более 50°.
Ширина свободного прохода площадок должна быть не менее 600 мм,
а для обслуживания арматуры, контрольно-измерительных приборов и
другого оборудования - не менее 800 мм.
Свободная высота над полом площадок и ступенями лестниц должна
быть не менее 2 метров.
Установка, размещение и обвязка
сосудов
Сосуды должны быть установлены на открытых площадках в местах,
исключающих скопление людей, или в отдельно стоящих зданиях.
Воздухосборники или газосборники должны быть установлены на
фундамент вне здания питающего источника. Место их установки
должно иметь ограждение.
Расстояние между воздухосборниками должно быть не менее 1,5
метра, а между воздухосборником и стеной здания - не менее 1
метра. Расстояние между газосборниками определяет проектная
организация.
Ограждение воздухосборника должно находиться на расстоянии не
менее 2 метров от воздухосборника в сторону проезда или прохода.
При установке сосудов со взрывопожароопасными средами на
производственных площадках организаций, а также на объектах,
расположенных (в обоснованных случаях) на территории населенных
пунктов (автомобильные газозаправочные станции), должно быть
обеспечено соблюдение безопасных расстояний размещения сосудов
от зданий и сооружений, установленных проектом с учетом радиуса
опасной зоны в случае аварийной разгерметизации сосуда и
требований норм пожарной безопасности.
Допускается установка сосудов:
а) в помещениях, примыкающих к производственным зданиям, при
условии отделения их капитальной стеной, конструктивная
прочность которой определена проектной документацией с учетом
максимально возможной нагрузки, которая может возникнуть при
разрушении (аварии) сосудов;
б) в производственных помещениях, включая помещения котельных и
тепловых электростанций, в случаях, предусмотренных проектом с
учетом норм проектирования данных объектов в отношении сосудов,
для которых по условиям технологического процесса или условиями
эксплуатации невозможна их установка вне производственных
помещений;
в) с заглублением в грунт при условии обеспечения доступа к
арматуре и защиты стенок сосуда от коррозии.
Не разрешается установка в жилых, общественных и бытовых
зданиях, а также в примыкающих к ним помещениях, сосудов,
подлежащих учету в территориальных органах Ростехнадзора
Установка сосудов должна исключать возможность их опрокидывания.
ПОРЯДОК ВВОДА В ЭКСПЛУАТАЦИЮ, ПУСКА (ВКЛЮЧЕНИЯ)
В РАБОТУ И УЧЕТА ОБОРУДОВАНИЯ
204. Решение о вводе в эксплуатацию оборудования под давлением,
принимает руководитель эксплуатирующей организации на основании
результатов проверок готовности оборудования к пуску в работу и
организации надзора за его эксплуатацией, проводимых:
а) специалистом, ответственным за
осуществление производственного контроля за безопасной
эксплуатацией оборудования, совместно с ответственным за
исправное состояние и безопасную эксплуатацию в случаях,
после монтажа без применения неразъемных соединений оборудования
под давлением, поставленного на объект эксплуатации в собранном
виде;
после монтажа без применения неразъемных соединений оборудования
под давлением, демонтированного и установленного на новом месте;
до начала применения транспортабельного оборудования под
давлением.
б) комиссией, назначаемой
приказом эксплуатирующей организации в случаях,
после монтажа оборудования, поставляемого отдельными деталями,
элементами или блоками, окончательную сборку (доизготовление)
которого с применением неразъемных соединений производят при
монтаже на месте его установки (использования);
после монтажа оборудования под давлением, подтверждение
соответствия которого не предусмотрено ТР
ТС 032/2013;
после реконструкции (модернизации) или капитального ремонта с
заменой основных элементов оборудования;
при передаче ОПО и (или) оборудования под давлением для
использования другой эксплуатирующей организации.
Пуск (включение) в работу оборудования на основании решения о
вводе его в эксплуатацию, а также пуск (включение) в работу и
штатная остановка оборудования в процессе его эксплуатации
осуществляется на основании письменного распоряжения
ответственного за исправное состояние и безопасную эксплуатацию,
в порядке, установленном распорядительными документами и
производственными инструкциями эксплуатирующей организации.
Перед пуском (включением) в работу
на каждой единице оборудования (кроме транспортируемых баллонов
вместимостью до 100 литров) должна быть вывешена табличка или
нанесена надпись с указанием:
а) номера оборудования (по системе нумерации, принятой
эксплуатирующей организацией);
б) разрешенных параметров (давление, температура);
в) даты следующего наружного и внутреннего осмотров и
гидравлического испытания.
215. Не подлежит учету в органах
Ростехнадзора следующее оборудование под давлением:
а) сосуды, работающие со средой 1-й группы (согласно ТР
ТС 032/2013), при температуре стенки не выше 200 °C,
у которых произведение давления (МПа) на вместимость (м3) не
превышает 0,05, а также сосуды, работающие со средой 2-й группы
(согласно ТР
ТС 032/2013), при указанной выше температуре, у
которых произведение давления (МПа) на вместимость (м3) не
превышает 1,0;
б) аппараты воздухоразделительных установок и разделения газов,
расположенные внутри теплоизоляционного кожуха (регенераторы,
колонны, теплообменники, конденсаторы, адсорберы, отделители,
испарители, фильтры, пароохладители и подогреватели);
в) резервуары воздушных и элегазовых электрических выключателей;
г) бочки для перевозки сжиженных газов, баллоны вместимостью до
100 литров включительно, установленные стационарно, а также
предназначенные для транспортирования и (или) хранения сжатых,
сжиженных и растворенных газов;
д) генераторы (реакторы) для получения водорода, используемые
гидрометеорологической службой;
е) сосуды, включенные в закрытую систему добычи нефти и газа (от
скважины до магистрального трубопровода), к которым относятся
сосуды, включенные в технологический процесс подготовки к
транспорту и утилизации газа и газового конденсата: сепараторы
всех ступеней сепарации, отбойные сепараторы (на линии газа, на
факелах), абсорберы и адсорберы, емкости разгазирования
конденсата, абсорбента и ингибитора, конденсатосборники,
контрольные и замерные сосуды нефти, газа и конденсата;
ж) сосуды для хранения или транспортирования сжиженных газов,
жидкостей и сыпучих тел, находящихся под давлением периодически
при их опорожнении;
з) сосуды со сжатыми и сжиженными газами, предназначенные для
обеспечения топливом двигателей транспортных средств, на которых
они установлены;
и) сосуды, установленные в подземных горных выработках;
к) трубопроводы пара и горячей воды с условным проходом 70 мм и
менее, у которых температура рабочей среды не превышает 450 °C
при давлении рабочей среды более 8,0 МПа, а также у которых
температура рабочей среды превышает 450 °C без ограничения
давления рабочей среды;
л) трубопроводы пара и горячей воды с условным проходом 100 мм и
менее, у которых температура рабочей среды свыше 250 °C до 450
°C при давлении рабочей среды свыше 0,07 МПа до 1,6 МПа, а также
у которых температура рабочей среды свыше 115 °C до 450 °C при
давлении рабочей среды свыше 1,6 МПа до 8,0 МПа;
м) трубопроводы пара и горячей воды, у которых параметры рабочей
среды не превышают температуру 250 °C и давление 1,6 МПа (за
исключением таких трубопроводов с условным проходом более 100
мм, расположенных в пределах зданий тепловых электростанций,
котельных и производственных помещений предприятий, а также за
исключением трубопроводов тепловых сетей в составе ОПО III
класса опасности, имеющих признак опасности, указанный в подпунктах
"а" и "б" пункта 2 настоящих
ФНП;
н) технологические трубопроводы.
ОПО, на которых используется оборудование под давлением,
подлежат регистрации в государственном реестре в порядке,
устанавливаемом Правительством Российской Федерации.
Регистрации в государственном реестре ОПО подлежат объекты, на
которых используется:
а) оборудование под давлением, подлежащее учету в
территориальных органах Ростехнадзора согласно пункту
214 настоящих ФНП;
б) оборудование под давлением, не подлежащее учету в
территориальных органах Ростехнадзора, при наличии иных
признаков отнесения объектов к категории ОПО, установленных
законодательством Российской Федерации в области промышленной
безопасности.
Требования к организациям,
осуществляющим эксплуатацию
оборудования под давлением, и к
работникам этих организаций
218. Организация, индивидуальный предприниматель,
осуществляющие эксплуатацию оборудования под давлением
(эксплуатирующая организация), должны обеспечить содержание
оборудования под давлением в исправном состоянии и безопасные
условия его эксплуатации.
В этих целях необходимо:
а) соблюдать требования законодательства Российской Федерации
в области промышленной безопасности ОПО, других федеральных
законов, а также настоящих ФНП и иных нормативных правовых актов
Российской Федерации в области промышленной безопасности;
б) назначить приказом из числа специалистов, прошедших
аттестацию в области промышленной безопасности, ответственного
(ответственных) за осуществление производственного контроля за
безопасной эксплуатацией оборудования под давлением, а также
ответственных за исправное состояние и безопасную эксплуатацию
оборудования под давлением. Ответственный за осуществление
производственного контроля за безопасной эксплуатацией
оборудования под давлением не может совмещать обязанности
ответственного за исправное состояние и безопасную эксплуатацию
оборудования под давлением;
в) назначить необходимое количество лиц обслуживающего
оборудование персонала (рабочих) не моложе восемнадцатилетнего
возраста, удовлетворяющего квалификационным требованиям, не
имеющего медицинских противопоказаний к указанной работе и
допущенного в установленном порядке к самостоятельной работе;
г) установить такой порядок, чтобы рабочие, на которых
возложены обязанности по обслуживанию оборудования под
давлением, поддерживали его в исправном состоянии и вели
наблюдение за порученным им оборудованием под давлением путем
его осмотра, проверки действия арматуры,
контрольно-измерительных приборов, предохранительных и
блокировочных устройств, средств сигнализации и защиты,
записывая результаты осмотра и проверки в сменный журнал;
д) утвердить перечень нормативных документов, применяемых в
эксплуатирующей организации для обеспечения требований
промышленной безопасности, установленных законодательством
Российской Федерации и настоящими ФНП;
е) разработать и утвердить инструкции для ответственного за
осуществление производственного контроля за безопасной
эксплуатацией оборудования под давлением и ответственного за его
исправное состояние и безопасную эксплуатацию, а также
производственную инструкцию для рабочих, обслуживающих
оборудование, разрабатываемую на основе руководства (инструкции)
по эксплуатации конкретного вида оборудования, с учетом
особенностей технологического процесса, установленных проектной
и технологической документацией;
ж) обеспечить рабочих, осуществляющих эксплуатацию
оборудования под давлением, производственными инструкциями,
определяющими их обязанности, порядок безопасного производства
работ и ответственность. Производственные инструкции персоналу
должны выдавать под расписку перед допуском их к работе;
з) обеспечить порядок и периодичность аттестации в области
промышленной безопасности специалистов, связанных с
эксплуатацией оборудования под давлением, а также - проверки
знаний рабочих в объеме производственных инструкций и допуска их
к работе.
и) обеспечить проведение работ по техническому
освидетельствованию, диагностированию, техническому обслуживанию
и планово-предупредительному ремонту оборудования под давлением
в соответствии с требованиями настоящих ФНП и принятой в
эксплуатирующей организации системой проведения работ;
к) соблюдать требования изготовителя, установленные
руководством (инструкцией) по эксплуатации, не допускать
эксплуатацию неисправного (неработоспособного) и не
соответствующего требованиям промышленной безопасности
оборудования под давлением, у которого выявлены дефекты
(повреждения), влияющие на безопасность его работы, неисправны
арматура, контрольно-измерительные приборы, предохранительные и
блокировочные устройства, средства сигнализации и защиты, а
также если период эксплуатации превысил заявленный изготовителем
срок службы (период безопасной эксплуатации), указанный в
паспорте оборудования, без проведения технического
диагностирования;
л) контролировать состояние металла в процессе эксплуатации
оборудования под давлением в соответствии с требованиями
руководства (инструкции) по эксплуатации и настоящих ФНП;
м) при выявлении нарушений требований промышленной
безопасности принимать меры по их устранению и дальнейшему
предупреждению;
н) обеспечить проведение экспертизы промышленной безопасности
оборудования по окончании срока службы и в иных случаях,
предусмотренных законодательством Российской Федерации в области
промышленной безопасности;
о) обеспечить осмотр, обслуживание, обследование, ремонт и
экспертизу промышленной безопасности зданий и сооружений,
предназначенных для осуществления технологических процессов с
использованием оборудования под давлением, в соответствии с
требованиями технических регламентов, иных федеральных норм и
правил в области промышленной безопасности.
Номер и дата приказа о назначении ответственного за исправное
состояние и безопасную эксплуатацию оборудования должны быть
записаны в паспорт оборудования.
222. Количество ответственных лиц, и (или) численность
службы производственного контроля и ее структура должны быть
определены эксплуатирующей организацией с учетом вида
оборудования, его количества, условий эксплуатации и требований
эксплуатационной документации, исходя из расчета времени,
необходимого для своевременного и качественного выполнения
обязанностей, возложенных на ответственных лиц должностными
инструкциями и распорядительными документами эксплуатирующей
организации.
Эксплуатирующая организация должна создать условия для
выполнения ответственными специалистами возложенных на них
обязанностей.
304. Руководством эксплуатирующей организации должна быть
утверждена схема включения сосуда с указанием: источника
давления; параметров; рабочей среды; арматуры,
контрольно-измерительных приборов, средств автоматического
управления; предохранительных и блокирующих устройств. Схемы
включения сосудов должны быть на рабочих местах.
305. При эксплуатации сосудов, обогреваемых горячими газами,
необходимо обеспечить надежное охлаждение стенок, находящихся
под давлением, не допуская превышение температуры стенки выше
допустимых значений.

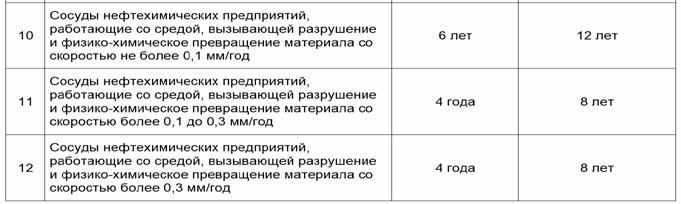

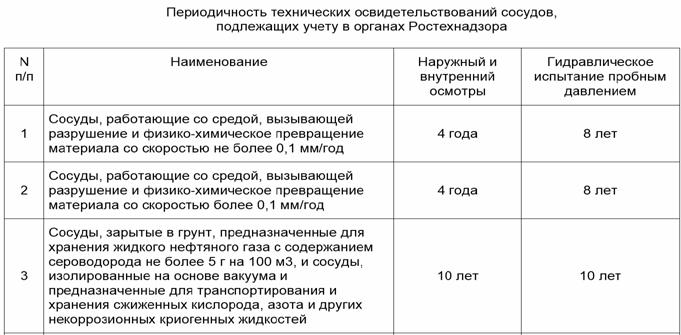

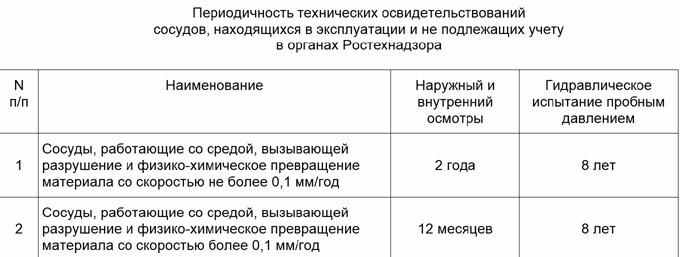

Объем работ, порядок и периодичность проведения технических
освидетельствований в пределах срока службы оборудования под
давлением определяется руководством (инструкцией) по
эксплуатации и требованиями настоящих ФНП.
362. Технические освидетельствования оборудования под
давлением проводит уполномоченная в установленном порядке
специализированная организация, а также ответственный за
осуществление производственного контроля за безопасной
эксплуатацией оборудования совместно с ответственным за
исправное состояние и безопасную эксплуатацию оборудования в
случаях, установленных настоящими ФНП.
363. Внеочередное техническое освидетельствование оборудования,
работающего под давлением, проводят в случаях, если:
а) оборудование не эксплуатировалось более 12 месяцев, а
трубопроводы - более 24 месяцев;
б) оборудование было демонтировано и установлено на новом месте,
за исключением транспортабельного оборудования, эксплуатируемого
одной и той же организацией;
в) произведен ремонт оборудования с применением сварки, наплавки
и термической обработки элементов, работающих под давлением, за
исключением работ, после проведения которых требуется экспертиза
промышленной безопасности в соответствии с законодательством
Российской Федерации в области промышленной безопасности.
364. Результаты технического освидетельствования с указанием
максимальных разрешенных параметров эксплуатации (давление,
температура), сроков следующего освидетельствования должны быть
записаны в паспорт оборудования под давлением лицами,
проводившими техническое освидетельствование. Срок следующего
периодического технического освидетельствования не должен
превышать срока службы оборудования, установленного
изготовителем или заключением экспертизы промышленной
безопасности, оформленным по результатам технического
диагностирования при продлении срока службы оборудования.
365. Если при освидетельствовании будут обнаружены дефекты, то
для установления их характера и размеров должно быть проведено
техническое диагностирование с применением методов
неразрушающего контроля в порядке, предусмотренном настоящими
ФНП. Если по результатам проведенного технического
диагностирования выявлены дефекты, снижающие прочность
оборудования под давлением, то его эксплуатация до устранения
дефектов (ремонт, замена оборудования) может быть разрешена на
пониженных параметрах (давление, температура). При этом
возможность безопасной эксплуатации оборудования на пониженных
параметрах должна допускаться технологическим процессом, в
составе которого оборудование используется, а также должна быть
подтверждена расчетом на прочность с учетом характера и размеров
дефектов и определением при необходимости остаточного ресурса.
При переводе оборудования в режим эксплуатации на пониженных
параметрах должна быть проведена проверка пропускной способности
предохранительных клапанов соответствующим расчетом, а также их
перенастройка (с учетом пониженных параметров) или замена (в
случае отрицательных результатов расчета пропускной
способности).
Решение о возможности и сроках использования оборудования под
давлением на пониженных параметрах записывает в паспорт
оборудования лицо, проводившее техническое освидетельствование,
с указанием причин снижения разрешенных параметров и приложением
подтверждающих документов (результатов диагностирования и
расчетов).
366. Если при техническом освидетельствовании будет установлено,
что оборудование под давлением вследствие имеющихся дефектов или
нарушений находится в состоянии, опасном для дальнейшей его
эксплуатации, то работа такого оборудования должна быть
запрещена.
367. В случае если при анализе (оценке характера, размеров и
причин возникновения) дефектов, выявленных при техническом
освидетельствовании оборудования под давлением, установлено, что
их возникновение обусловлено режимом эксплуатации оборудования в
данной эксплуатирующей организации или особенностями
(недостатками) конструкции данного типа оборудования, то лицо,
проводившее техническое освидетельствование, должно направить
руководителю эксплуатирующей организации информацию о
необходимости проведения внеочередного технического
освидетельствования всего оборудования, эксплуатируемого в
данной эксплуатирующей организации в аналогичном режиме, или
оборудования аналогичной конструкции.
При этом эксплуатирующая организация обязана обеспечить
проведение указанных работ с последующим информированием
Ростехнадзора о результатах их проведения.
О факте выявления дефектов, возникновение которых обусловлено
особенностями (недостатками) конструкции оборудования,
организация, проводившая техническое освидетельствование, должна
уведомить (с приложением подтверждающих документов) изготовителя
этого оборудования и (или) разработчика проекта этого
оборудования, а также Ростехнадзор и организацию, оформившую
документ подтверждения соответствия этого оборудования
требованиям ТР
ТС 032/2013.
Гидравлическое (пневматическое)
испытание
Гидравлическое испытание в целях проверки плотности и прочности
оборудования под давлением, а также всех сварных и других
соединений проводят:
а) после монтажа (доизготовления) на месте установки
оборудования, транспортируемого к месту монтажа (доизготовления)
отдельными деталями, элементами или блоками;
б) после реконструкции (модернизации), ремонта оборудования с
применением сварки элементов, работающих под давлением;
в) при проведении технических освидетельствований и технического
диагностирования в случаях, установленных настоящими ФНП.
Гидравлическое испытание отдельных деталей, элементов или блоков
оборудования на месте монтажа (доизготовления) не является
обязательным, если они прошли гидравлическое испытание на местах
их изготовления или подвергались 100% контролю ультразвуком или
иным равноценным неразрушающим методом дефектоскопии.
Допускается проведение гидравлического испытания отдельных и
сборных элементов вместе с оборудованием, если в условиях
монтажа (доизготовления) проведение их испытания отдельно от
оборудования невозможно.
Гидравлическое испытание оборудования и его элементов проводят
после всех видов контроля, а также после устранения обнаруженных
дефектов.
Сосуды, имеющие защитное покрытие или изоляцию, подвергают
гидравлическому испытанию до наложения покрытия или изоляции.
Сосуды, имеющие наружный кожух, подвергают гидравлическому
испытанию до установки кожуха.
Допускается эмалированные сосуды подвергать гидравлическому
испытанию рабочим давлением после эмалирования.
При гидравлическом испытании сосуд считают выдержавшим
испытание, если не будет обнаружено:
а) течи, трещин, слезок, потения в сварных соединениях и на
основном металле;
б) течи в разъемных соединениях;
в) видимых остаточных деформаций, падения давления по манометру.
После проведения гидравлического испытания необходимо
обеспечить удаление воды из испытуемого оборудования.
Оборудование и его элементы, в которых при гидравлическом
испытании выявлены дефекты, после их устранения подвергают
повторным гидравлическим испытаниям пробным давлением
392. Гидравлические испытания
сосуда должны быть проведены в соответствии с утвержденными
схемами и инструкциями по режиму работы и безопасному
обслуживанию сосудов, разработанными в эксплуатирующей
организации с учетом требований руководства (инструкции) по
эксплуатации.
При проведении гидравлического
испытания сосуда должны быть выполнены соответствующие
требования подраздела "Гидравлическое (пневматическое)
испытание" раздела III настоящих ФНП. Величину пробного давления
определяют исходя из разрешенного давления для сосуда. Время
выдержки сосуда под пробным давлением (если отсутствуют другие
указания в руководстве по эксплуатации) должно быть не менее:
а) 10 мин. - при толщине стенки
до 50 мм включительно;
б) 20 мин. - при толщине стенки
свыше 50 до 100 мм включительно;
в) 30 мин. - при толщине стенки
свыше 100 мм.
393. Гидравлические испытания сосудов должны быть проведены
только при удовлетворительных результатах визуального и
измерительного контроля внутренней и наружной поверхностей,
предусмотренных руководством (инструкцией) по эксплуатации
неразрушающего контроля и исследований.
394. При гидравлическом испытании вертикально установленных
сосудов пробное давление должно контролироваться по манометру,
установленному на верхней крышке (днище) сосуда, а в случае
конструктивной невозможности такой установки манометра величина
пробного давления должна определяться с учетом гидростатического
давления воды в зависимости от уровня установки манометра.
395. В случаях, когда проведение гидравлического испытания
невозможно (большие нагрузки от веса воды на фундамент,
междуэтажные перекрытия или на сам сосуд; трудность удаления
воды, наличие внутри сосуда футеровки), допускается заменять его
пневматическим испытанием в соответствии с требованиями подраздела "Гидравлическое
(пневматическое) испытание" раздела III настоящих ФНП.
396. Сосуды, работающие под давлением сред, отнесенных к 1-й
группе согласно ТР
ТС 032/2013, до пуска в работу после окончания
технического освидетельствования и иных работ должны
подвергаться эксплуатирующей организацией испытанию на
герметичность воздухом или инертным газом под давлением, равным
рабочему давлению, в соответствии с инструкцией, утвержденной
эксплуатирующей организацией.
|
