OptiX BWS 1600G. Магистральная оптическая система передачи DWDM. Руководство по описанию аппаратной части - 23

демультиплексора и блок ввода/вывода

OUT

MON

Splitter

Control and

communication circuit

SCC

MUX

40

 o

pt

ic

al

 in

pu

ts

Comminication and control unit-плата управления и связи

40 optical channel input-ввод 40 оптических каналов

Splitter-сплиттер

MUX-мультиплексор

  Функциональная структурная схема плат M40 иV40

На   стороне   передачи   открытой   системы   плата   М40   мульиплексирует
оптические сигналы 40 OUT в одну оптоволоконную линию для передачи.

На   передающей   стороне   интегрированного   оборудования   плата   М40
выполняет   мультиплексирование   оптических   сингналов   от   40   комплектов
оборудования заказчика в один основной путь, отправляет на плату ITL для
чётного /нечётного мультиплексирования C или L диапазона .Затем сигналы
выводятся на оптический усилитель для усиления.

Оптический модуль состоит из оптического мультиплексора и оптического
сплиттера для мультиплексиования и вывода 40 длин волн.Электрический
модуль   это   плата   управления   и   связи,   осуществляющая   управление
температурой   мультиплексора,   проверку   общей   мощности   выводимых
сигналов и, также, взаимодействует с SCC.

Принцип работы платы V40 аналогичен принципу работы платы M40. Плата
V40 укомплектована 40 канальным VOA.

7.1.3  Передняя панель

На рисунке показаны передние панели плат M40 и V40.

T2-042535-20051210-C-1.22

Право собственности принадлежит

Huawei Technologies

3

7Блок оптического мультиплексора/ демультиплексора и
блок ввода/вывода

M07M08 M09 M10 M11 M12 M13M14

M15M16 M17M18 M19 M20 M21M22

M23 M24 M25M26 M27 M28 M29 M30

M31 M32 M33M34 M35 M36

M37M38 M39M40

RUN

ALM

M40

196.00

192.10

MONOUT M01M02 M03 M04 M05M06

M07M08 M09 M10 M11 M12 M13M14

M15 M16 M17M18 M19 M20 M21 M22

M23 M24 M25M26 M27 M28 M29 M30

M31 M32 M33M34 M35 M36

M37 M38 M39 M40

RUN

ALM

V40

196.00

192.10

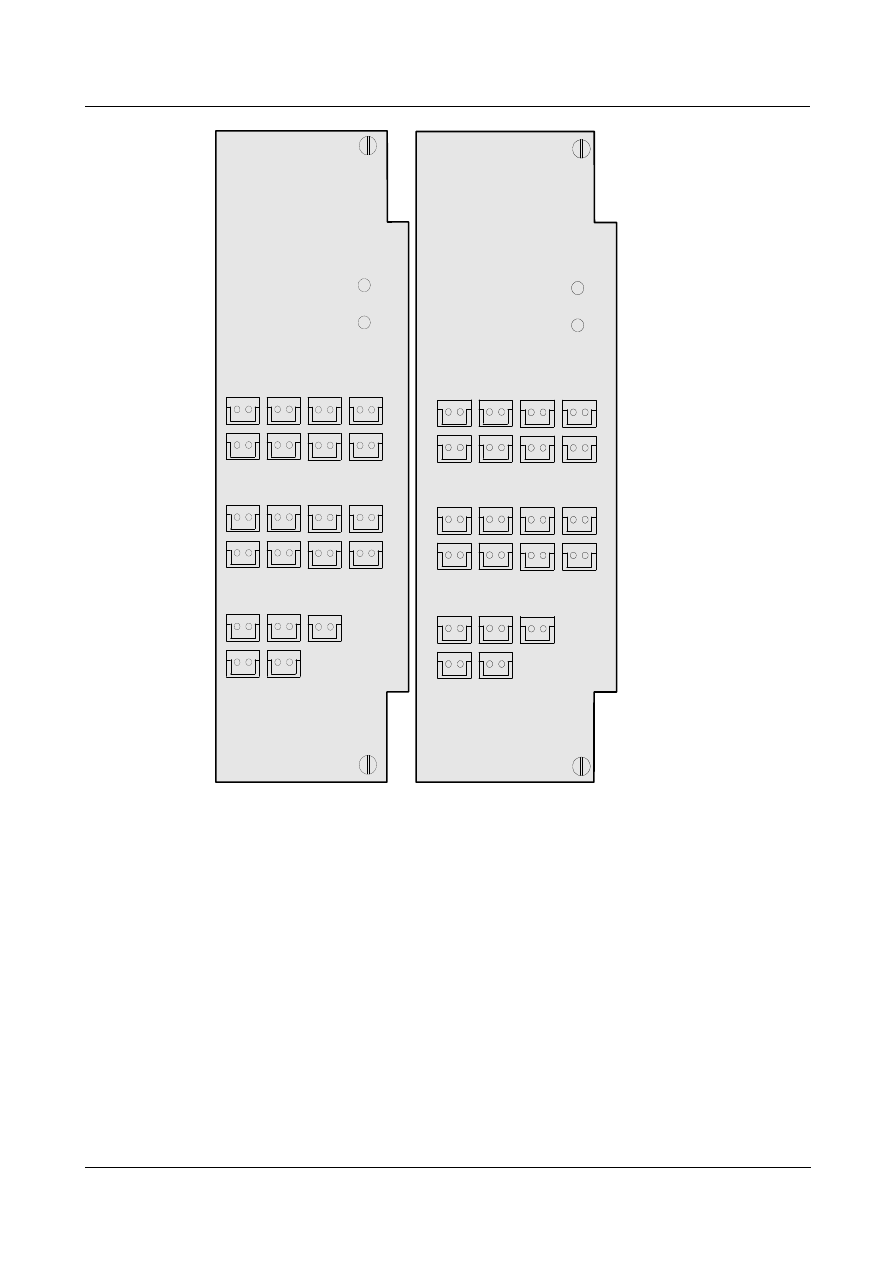

Передняя панель плат M40 и V40

Индикаторы

На передней панели плат M40 и V40расположены по два индикатора.

Индикатор

Цвет

Описание

RUN

Зелёный

Индикатор рабочего состояния

ALM

Красный

Индикатор аварийного состояния

Обратитесь к Приложению А, где приводится подробное описание
индикаторов.

4

Право собственности принадлежит

Huawei Technologies

T2-042535-20051210-C-1.22

демультиплексора и блок ввода/вывода

Интерфейсы

На передней панели плат M40 и V40расположены по два оптических
интерфейса.

Интерфейс

Тип коннектора

Описание

M01–M40

LC

Приём сигналов для мультиплексирования.

OUT

LC

Передача мультиплексированных сигналов
Соединение ITL для чётного/нечётного
мультиплексирования, или соединения с OAU.

MON

LC

Мониторинг отического спектра в режиме он-
лайн.

7.1.4  Описание параметров

В этом разделе приводится описание параметров интерфейса WDM плат
M40 и V40, настраиваемых при помощи Т2000.

В таблице представлены основные сведения об аттрибутах интерфейса
платы M40.

Название
параметра

Величина

Описание параметров

Оптический
интефейс/путь

По умолчанию, согласно
конфигурации

Отображение названия NE,
платы и оптического
интерфейса

Название
оптического
интерфейса

По умолчанию, согласно
конфигурации.
Примечание:
Более подробная информация о
названии оптических
интерфейсов указывается в
текстовом окне (например:
IN/OUT).

Настройка отображения
названия оптического
интерфейса на
соответствующей плате.

Фиксированная
поплоса частот

C+L/C/L/улучшенная Raman C
Band/ улучшенная Raman L Band

Отображает
фиксированную полосу
частот. Только OptiX BWS
1600G поддерживает band
L.

В таблице представлены основные сведения об аттрибутах интерфейса
платы V40.

T2-042535-20051210-C-1.22

Право собственности принадлежит

Huawei Technologies

5

7Блок оптического мультиплексора/ демультиплексора и
блок ввода/вывода

Величина

Описание параметров

Оптический
интефейс/путь

По умолчанию, согласно
конфигурации

Отображение названия NE,
платы и оптического
интерфейса

Название
оптического
интерфейса

По умолчанию, согласно
конфигурации
Примечание:
Более подробная информация о
названии оптических
интерфейсов указывается в
текстовом окне (например: IN/
OUT).

Настройка отображения
названия оптического
интерфейса на
соответствующей плате.

Значение
оптического
интерфейса
(0.1дБ)

0 - 400

Выставить значение
затухания оптического
порта.

Максимальное
значение
затухания (0.1дБ)

0 - 400

Выставить   максимальное
допустимое



значение

затухания.   Если   величина
затухания   превышена,
оптическая   мощность   на
выходе   будет   слишком
низкой, поэтому возникнет
большой уровень шума на
принимающей стороне.

Минимальное
значение
затухания (0.1дБ)

0 - 400

Выставить   минимальное
допустимое



значение

затухания.  Если   величина
затухания   превышена,
оптическая   мощность   на
выходе   будет   слишком
высокой,



поэтому

возникнет



большой

уровень



шума



на

принимающей стороне.

Фиксированная
поплоса частот

C+L/C/L/улучшенная  Raman   C
Band/  улучшенная  Raman   L
Band

Отображает
фиксированную   полосу
частот. Только OptiX BWS
1600G  поддерживает  band
L.

6

Право собственности принадлежит

Huawei Technologies

T2-042535-20051210-C-1.22

демультиплексора и блок ввода/вывода

7.1.5  Технические спецификации

Оптические спецификации

В таблице представлены подробые сведения об оптических спецификациях
плат M40 и V40.

Параметры

Ед.
измерения

Спецификации (40 канальный)

Разнос каналов

ГГц

100

Вносимые потери

дБ

<8 /10 (Примечание: 1)

Отражение

дБ

<-40

Диапазон рабочих длин
волн

нм

1529 – 1561/1570 – 1604
(Примечание: 2)

Изоляция (смежных
каналов)

дБ

 22

Изоляция (несмежных
каналов)

дБ

 25

Потери, зависимые от
поляризации (PDL)

дБ

<0.5/0.8 (Примечание: 3)

Характеристики
температуры

пм/C

<2

Максимальная разность
вносимых потерь канала

дБ

<3

Примечание: (1) 10 для V40. перед поставкой на всех VOA выставляется значение для каждого канала
в  V40  - 3дБ. Таким образом, при тестировании вносимые потери могут составлять 13  дБ. Значение
VOA настраивается с учётом действительных требований.
(2)  Диапазон   длин   волн   мультиплексора  C  диапазона   1529   нм   –   1561   нм.  Диапазон   длин   волн
мультиплексора L- диапазона 1570 нм– 1604 нм.
(3) Для платы M40- 0.5 для платы V40-0.8.

Электрические спецификации

В   таблице   представлены   подробые   сведения   об   электрических
спецификациях плат M40 и V40.

Плата

Максимальная
потребляемая мощность
при температуре 25

0

C

Максимальная потребляемая
мощность при температуре
55

0

C

M40

21.5 Вт

23.6 Вт

V40

46 Вт

50.5 Вт

T2-042535-20051210-C-1.22

Право собственности принадлежит

Huawei Technologies

7

7Блок оптического мультиплексора/ демультиплексора и
блок ввода/вывода

В таблице представлены подробые сведения о механических спецификациях
плат M40 и V40.

Параметр

Спецификация

Размеры платы (PCB)

321 мм (длина) x 218.5мм (Ширина) x 2 мм (толщина)

Размеры передней панели

345 мм (длина) x 76 мм (Ширина)

Вес

2.2 кг

Число занятых слотов

2

Число зарезервированных
слотов

IU2–IU6, IU9–IU13

7.2  D40

В   это   разделе   рассматривается   функциональность   и   технические
спецификации платы D40.

В соответствии с рабочими диапазонами длин волн различают четыре типа
плат D40: C-ODD, C-EVEN, L-ODD и L-EVEN.

7.2.1  Функциональность

В таблице представлены подробные сведения о функциональности платы
D40.

Функциональность

Описание

Основные функции

Демультиплексирование сигнала основного пути в 40
каналов услуг в расносом каналов 100 ГГц.

Мониторинг   оптических
параметров в режиме он-
лайн

Обеспечение   мониторинга   в   режиме   он-лайн
оптического спектра основго пути при помощи платы
MCA или анализатора оптического спектра.

Мониторинг   аварий   и
рабочих событий

Поддержка определения уровня оптической мощности
и собщения рабочих и аварийных событий.

7.2.2  Принцип работы

На  показана функциональная структурная схема платы D40.

8

Право собственности принадлежит

Huawei Technologies

T2-042535-20051210-C-1.22

демультиплексора и блок ввода/вывода

MON

Control and

communication circuit

SCC

Splitter

DMUX

Input

40

 o

pt

ic

al

 o

ut

pu

ts

Comminication and control unit-плата управления и связи

40 optical channel input-ввод 40 оптических каналов

Splitter-сплиттер

DMUX-демультиплексор

Функциональная структурная схема платы D40

На   принимающей   стороне   плата  D40   демультиплексирует   сигналы   из
основного оптического пути, передаваемые по  оптоволокну, в 40 каналов
сигналов различных длин волн.

На   принимающей   стороне   интегрированного   оборудования,   плата  D40
принимает   линейные   оптические   сигналы   с   основного   пути   и
демультиплексирует их в 40 сигналов оборудования стороны клиента.

Плата  D40   состоит   из   оптических   и   элетрических   модулей.  Оптический
модуль состоит из оптического демультиплексора и оптического сплиттера.
Электрический   модуль   это   плата   управления   и   связи,   осуществляющая
управление   темепературой   демультиплексора,   проверку   общей   мощности
вводимых сигналов и, также, реализует взаимодействие с SCC.

7.2.3  Передняя панель

Передняя панель платы D40.

T2-042535-20051210-C-1.22

Право собственности принадлежит

Huawei Technologies

9

7Блок оптического мультиплексора/ демультиплексора и
блок ввода/вывода

D07D08 D09 D10 D11 D12 D13 D14

D15 D16 D17 D18 D19 D20 D21 D22

D23D24 D25D26 D27D28 D29 D30

D31 D32 D33D34 D35D36

D37D38 D39 D40

RUN

ALM

D40

196.00

192.10



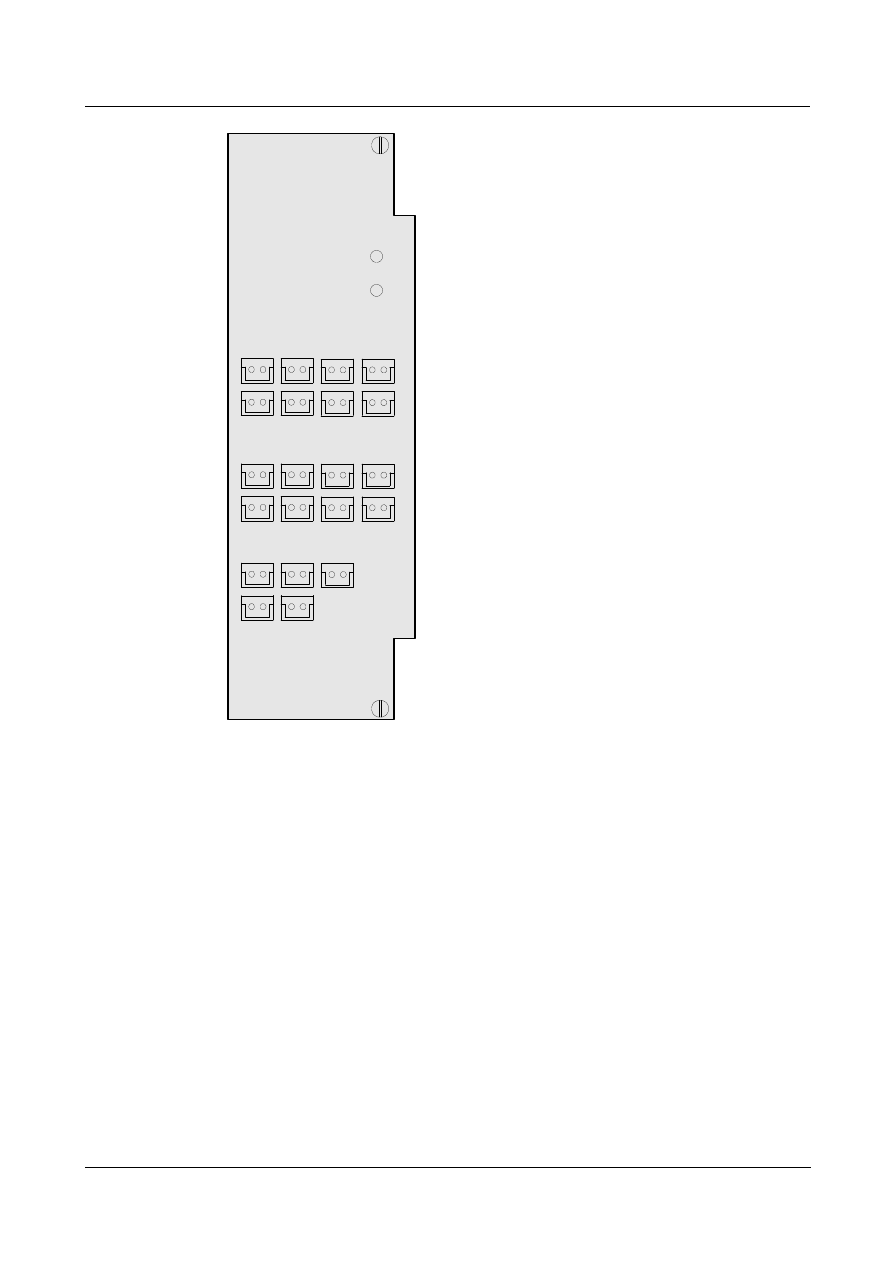

Передняя панель платы D40

Индикаторы

На передней панели платы D40 расположены два индикатора.

Индикатор

Цвет

Описание

RUN

Зелёный

Индикатор рабочего состояния

ALM

Красный

Индикатор аварийного состояния

Обратитесь   к   Приложению   А,   где   приводится   подробное   описание
индикаторов.

Интерфейсы

На передней панели платы D40 расположено 42 оптических интерфейса.
